Cameramodule:definitie en typen

Dankzij de geavanceerde cameramodules is het maken van foto's en video's met je mobiele telefoon nu een soort spinale reflex.

In dit bericht gaan we de basisprincipes van een cameramodule met je delen.

1. Wat is cameramodule?

Cameramodule is een echte imitatie van het menselijk oog.

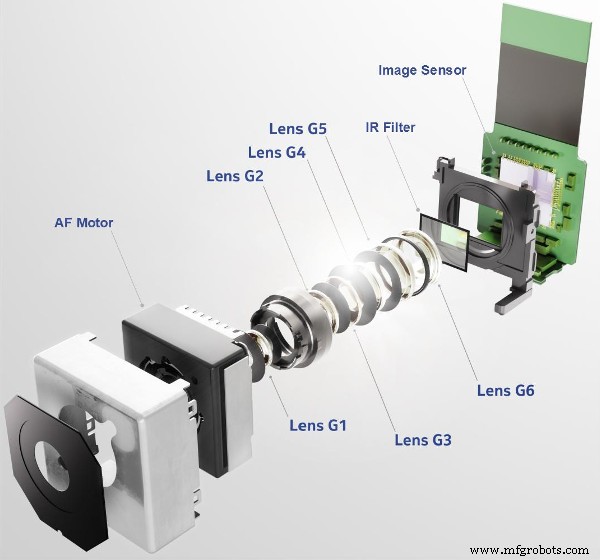

Het bestaat eigenlijk uit een lens , een houder , een spreekspoelmotor (VCM) , een infraroodfilter (IR) , een sensor en een flexibele printplaat (FPC) .

Laten we ze debriefen, zodat u beter weet wat ze zijn:

• Lens :lens is een belangrijk onderdeel van de cameramodule. Het wordt gebruikt om afbeeldingen te genereren . De kwaliteit van de lens is een cruciaal aspect dat de kwaliteit van het beeld bepaalt.
• Houder :een structuur die gewoonlijk van plastic is en die alle componenten bevat.
• VCM :een element ingebed in de houder. Het wordt gebruikt om aan te passen de brandpuntsafstand van lens.
• IR-filter :het bereik van de lichtgolflengte die de sensor op de camera kan ontvangen is groter dan dat op menselijke ogen, dus een IR-filter is hier om dat onzichtbare licht te filteren.
• Sensor :Een ander belangrijk onderdeel van de cameramodule. Het wordt gebruikt om te ontvangen de afbeelding die de lens genereert.
  Er zijn twee soorten aantal sensoren:CCD (opladen gekoppeld apparaat) en CMOS (complementaire metaaloxide halfgeleider).CCD heeft een betere gevoeligheid , dus het kan een beter beeld produceren. De beeldsnelheid van CCD is echter vrij langzaam , en het verwerkingscircuit produceert grote warmte , wat resulteert in thermische ruis en energieverspilling.
  CMOS is relatief goedkoop en energiebesparing , en de beeldkwaliteit die het biedt, neemt geleidelijk toe , waardoor het een betere keuze op de markt is, vooral op het gebied van consumentenelektronica .
• FPC :het is een geïntegreerd regelcircuit gecombineerd met de koppeling naar andere delen van het apparaat.

2. Soorten cameramodule

Gedeeld door de positie zijn er 2 soorten cameramodules:een voorkant cameramodule en een achterkant cameramodule.

2.1 Cameramodule aan de voorkant

De cameramodule aan de voorkant wordt voornamelijk gebruikt om selfies en videogesprekken te voeren en heeft normaal gesproken maar één lens. iPhone X creëert met succes de nieuwe norm.

Vandaag in high-end mobiele telefoons, kan de camera aan de voorkant worden geïntegreerd met een Time-of-Flight (TOF) camera om gezichtsherkenning te realiseren .

Hoewel de telefoons met een enkele camera aan de voorkant dat ook kunnen met behulp van een algoritme, zijn telefoons met een TOF-camera een stuk veiliger en kunnen ze ontgrendelen zonder licht .

TOF-camera maakt veel interessante functies mogelijk. Animaties met gezichtsuitdrukkingen en reconstructie van 3D-modellen zijn twee levendige voorbeelden.

2.2 Achtercameramodule

De achteruitrijcameramodule wordt meestal gebruikt om foto's van anderen en video's te maken. Er is altijd een zaklamp in de achteruitrijcameramodule.

Fabrikanten hebben veel manieren bedacht om het vermogen van de achteruitrijcameramodule te verbeteren, zoals het ontwikkelen van een betere sensor , het verbeteren van de optische eigenschappen van de lens en meer camera toevoegen in modules.

Volgens het nummer van de camera kunnen we de achteruitrijcameramodule in 3 typen verdelen:enkele cameramodule, dubbel cameramodule en drievoudig cameramodule.

2.2.1 Enkele cameramodule

Het is de traditionele achteruitrijcameramodule in low-end elektronische apparaten.

2.2.2 Dubbele cameramodule

Er zijn hoofdzakelijk drie opstellingen van een dubbele cameramodule:

• Kleur plus kleur :ontworpen om bokeh te realiseren en herfocussen . Het verschijnt in sommige goedkope telefoons.
• Kleur plus zwart-wit :in deze opstelling worden de kleurinformatie en grijsschaalinformatie afzonderlijk vastgelegd, waarna het algoritme twee afbeeldingen samen combineert om een ​​betere fotokwaliteit te realiseren, vooral bij weinig licht scènes en nachten . Huawei-telefoons zijn de uitstekende vertegenwoordigers die dit schema gebruiken.
• Groothoek plus telelens :voornamelijk ontworpen om optische zoom . te bereiken . Op deze manier kunnen we duidelijkere foto's maken van het landschap op lange afstand . Het verschijnt in high-end iPhones en Samsung Galaxy-series.

2.2.3 Drievoudige cameramodule

Door nog een camera toe te voegen aan de dubbele cameramodule kunnen we supertelefoto . maken of supergroothoek afbeeldingen, die een enorme visuele impact . hebben .

Dat is alles voor wat we in dit bericht te zeggen hebben.
