ASMD Schokgeweer – DIY Arduino Nerf Launcher

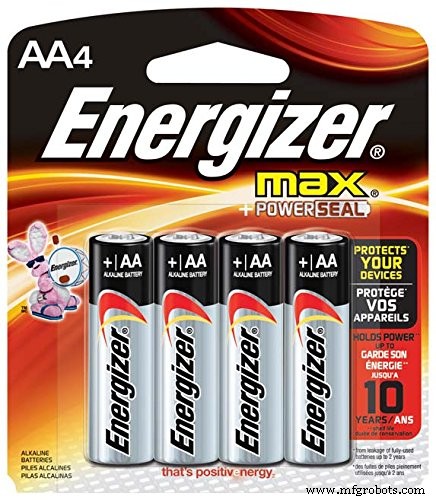

Onderdelen en Benodigdheden

Benodigde Tools en Machines

• Solderbout

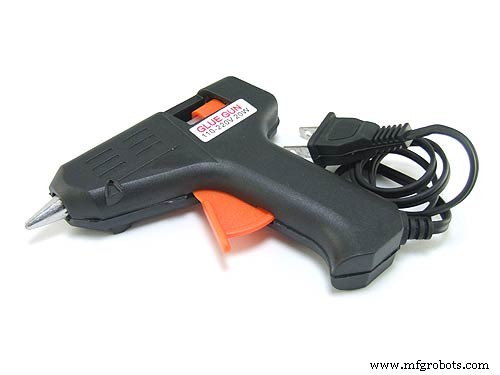

• Lijmpistool

Over dit Project

Liandri

Allereerst dank aan DFRobot voor de onderdelen! Ik ben een grote fan van Unreal Tournament (UT) en vooral van het ASMD Schokgeweer. Omdat de nieuwe UT niet meer in ontwikkeling is, wilde ik er zelf één bouwen.

Het ASMD is een plasma-geweer dat paarse stralen afvuurt, met een secundaire vuurmodus voor een paarse bol die ontplofft wanneer geraakt door een straal.

Na ervaring met SimplePlastics bij mijn Arduino Zwaardproject, besloot ik hetzelfde materiaal te gebruiken voor dit geweer.

Doelstellingen

• Een echt ASMD Schokgeweer bouwen
• Verlichting, geluidseffecten uit de game (beide vuurmodi) en een scherm dat de actieve modus toont

Constructie

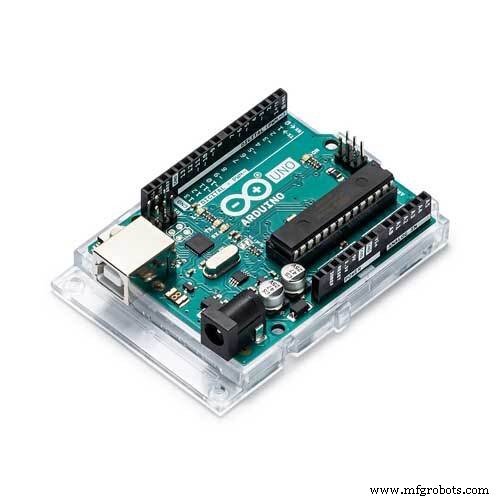

Eerst haalde ik een oude, kapotte Nerf Retaliator uit elkaar en verwijderde de interne mechanismen om ruimte te maken voor de elektronica. Vervolgens montageerde ik de IO Shield op de Arduino UNO en sluitte de DFRobot modules (Lichtschijven, OLED, MP3/speler) aan – allemaal plug-and-play dankzij het Gravity-systeem.

Na een lichttest met de acrylaten staven bouwde ik twee knoppen: één voor vuur, één voor moduswisseling naar 'Instagib-modus' (rode kleur, instant kill in-game). De OLED werd op de kol geplaatst, de batterijhouder en luidspreker werden vastgelimd. De LED-schijven werden in de loopingen gekleefd, de Arduino in het magazijnvak. De knoppen werden geïntegreerd in de bestaande magazijn-klik en afknop.

Na veel lijm en assemblage was het geweer klaar. De afwerking met de loop gaf het de definitieve uitstraling.

Code

De code gebruikt de DFRobot bibliotheken en implementeert een 'hold-button' timer voor de twee vuurmodi: kort indrukken = standaard straal, vasthouden = schokbol geluid. Geluiden zijn op GitHub beschikbaar.

DM-Deck16 Test

Het project werkt uitstekend. De OLED toont correct de modus, de moduswisselaar werkt perfect. Het vuurmechanisme is iets klonterig door de beperkte ruimte, maar functioneert.

Conclusie

Een ontzettend leuk project met een geweldige esthetiek – een amalgamatie van alle UT-geweeren. Het geluid is prachtig. De bouw was uitdagend maar de bedrading zit netjes verstopt. Enig minpuntje: de loop is iets te lang geworden.

Ben jij een Unreal Tournament fan? Wat vind je ervan?

Code

Volledige code beschikbaar op GitHub: https://github.com/LordofBone/ASMDShockRifle

Schema

Schema-afbeelding beschikbaar in de originele projectdocumentatie.
