Bouw een betrouwbare Arduino-weerstation met DHT-sensoren

Onderdelen en benodigdheden

Over dit project

Intro

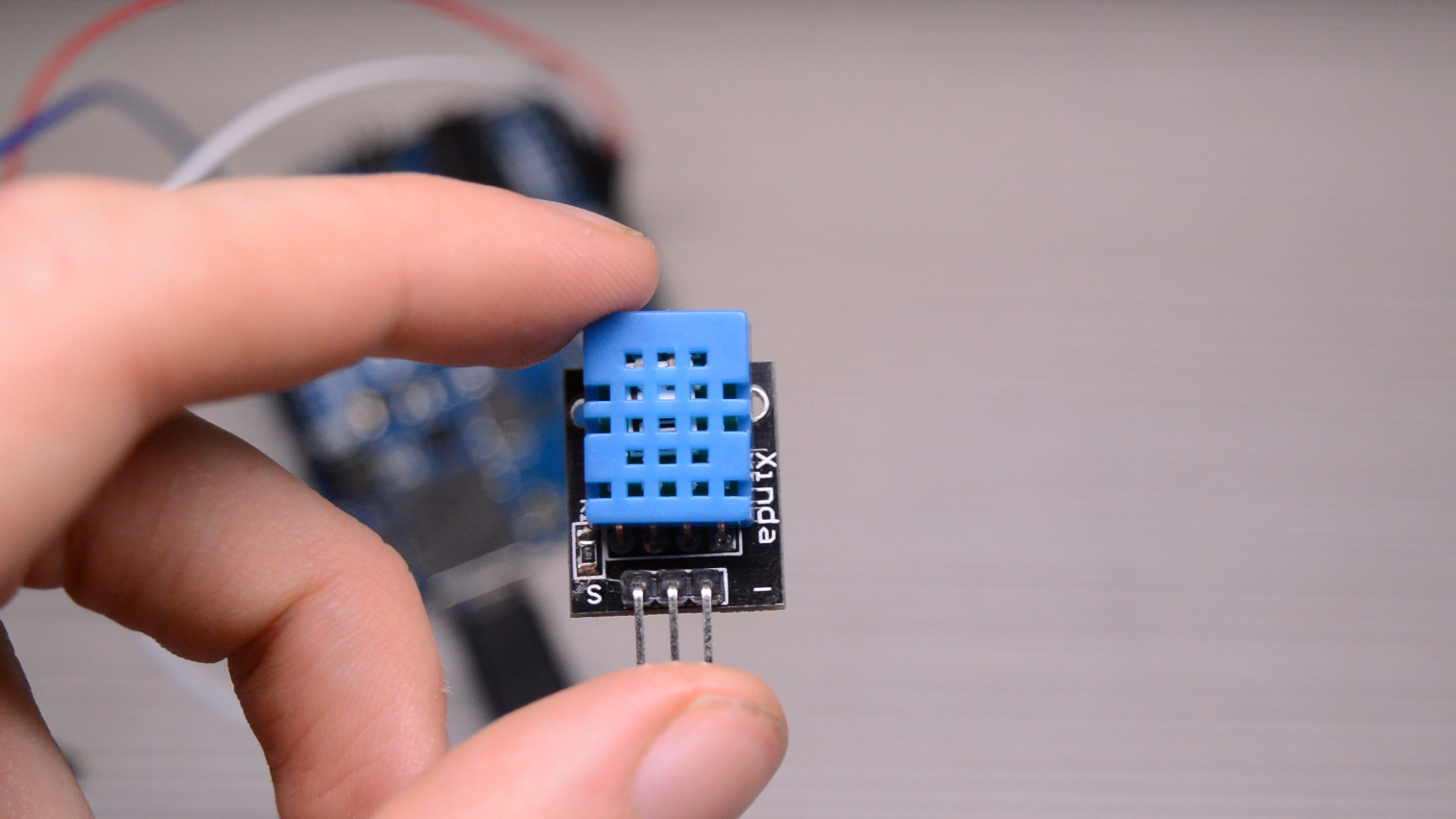

Ik heb een Arduino-weerstation gebouwd. Het gebruikt een DHT11 (werkt ook met DHT21 of DHT22).

Video

Ik leg alles uit in deze video. Misschien is het makkelijker om hem te bekijken!

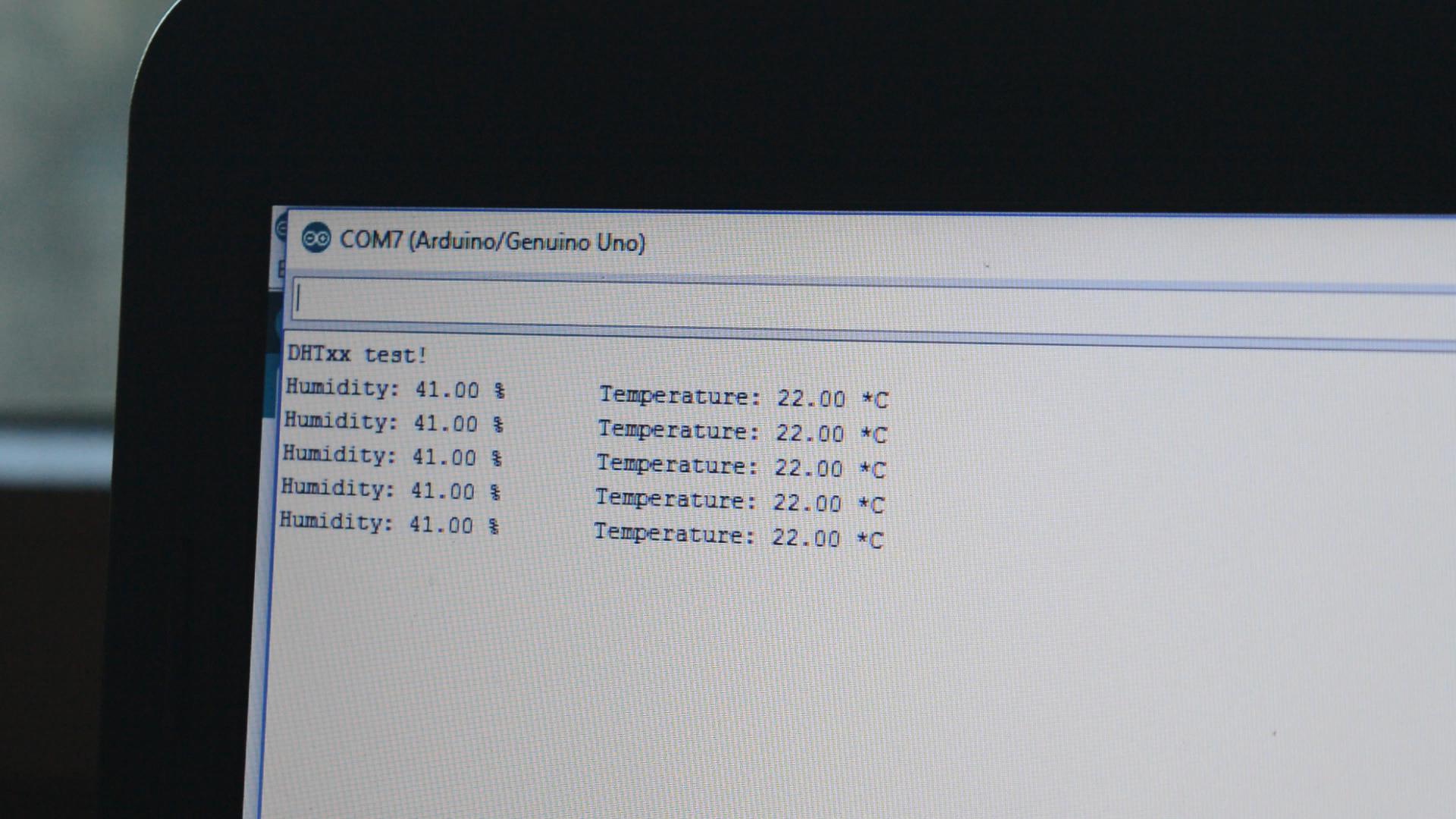

Eerste Sketch: Seriële Monitor

De eerste sketch toont de sensorwaarden op de Seriële Monitor.

Sensor aansluiting:

• Pin 1 (VCC) → 5V
• Pin 2 (Data) → Digitale pin (bijv. D2)
• Pin 3 (NC) → Niet aangesloten
• Pin 4 (GND) → GND

Tweede Sketch: LCD-weergave

In deze sketch tonen we de waarden op een LCD. Ik gebruikte een I²C LCD.

Sensor aansluiting:

• Pin 1 → 5V
• Pin 2 → 5V (data pin met pull-up)
• Pin 3 → GND

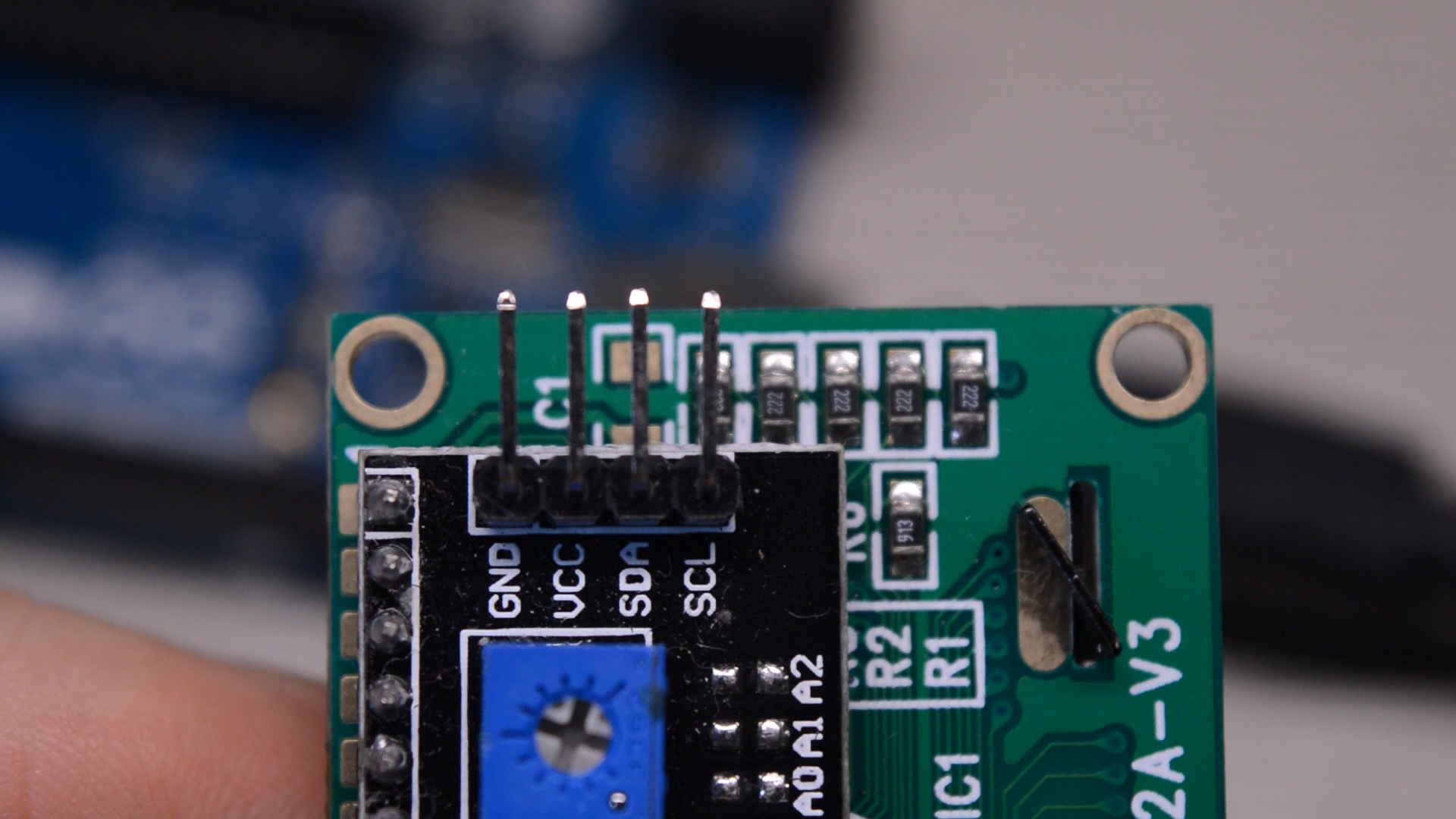

LCD (I²C) aansluiting:

• SDA → A4
• SCL → A5
• GND → GND
• VCC → 5V

Derde Sketch: LCD met Realtime Klok

De finale sketch toont ook een realtime klok op het LCD. Het gebruikt een DS1302 module. Meer info over deze klok vind je in mijn eerdere Arduino-klokproject.

Sensor aansluiting:

• Pin 1 → 5V
• Pin 2 → 5V
• Pin 3 → GND

DS1302 RTC aansluiting:

• RST → D2
• DATA → D3
• CLK → D4

LCD (I²C) aansluiting:

• SDA → A4
• SCL → A5
• GND → GND
• VCC → 5V

Code

De code is te vinden in de CODE-sectie van dit project. Bibliotheken zitten in een map. Je moet de map eerst uitpakken en de bibliotheken installeren.

Eerste sketch: Upload TEST. Benodigde bibliotheken: Adafruit_Sensor-master, DHT-sensor-library-master.

Tweede sketch: Upload LCD. Benodigde bibliotheken: NewliquidCrystal, Adafruit_Sensor-master, DHT-sensor-library-master.

Derde sketch: Upload LCDCLOCK. Benodigde bibliotheken: DS1302, NewliquidCrystal, Adafruit_Sensor-master, DHT-sensor-library-master.

GitHub repository: https://github.com/TechMakerOfficial/ArduinoWeatherStation
