Inleiding

Hallo allemaal, ik ga het hebben over de straton-runtime en de programmeeromgeving rond de IEC61850-standaard. Deze runtime respecteert de standaard Editie 2, een protocol dat volop in ontwikkeling is op het gebied van energie.

In het verleden heeft Phoenix Contact een IEC61850-stack ontwikkeld voor PCWORX en ons voormalige PLC-assortiment (AXC1050), tegenwoordig is het dankzij deze applicatie die beschikbaar is in de winkel, mogelijk om PLCNextEngineer en de IEC61850-standaard te combineren. Bovendien biedt deze runtime het enorme voordeel van het configureren van een 61850-client, dus de mogelijkheid om commando's te verzenden. Iets dat in het verleden niet bestond, waardoor andere deuren naar de energiemarkt konden worden geopend.

Ik wilde delen wat ik kon. Ik ben van plan meerdere Makers Blogs over deze standaard te maken.

De eerste tutorial gaat over het downloaden van de applicatie, het installeren ervan, het maken van een licentie en het uitwisselen van gegevens tussen de twee omgevingen.

De tweede tutorial gaat over MMS-communicatie (server-client), het maken van een SCL-configuratie op een server en het in kaart brengen tussen IEC61131- en IEC61850-variabelen. (https://www.plcnext-community.net/en/hn-makers-blog/659-straton-tutorial-2-mms-communicatie.html)

De derde tutorial behandelt het maken van een GOOSE-communicatie (server-server).

En de laatste in de serie laat zien hoe commando's van een 61850-client naar een 61850-server kunnen worden doorgegeven.

---

Tutorial 1 – Gegevensuitwisseling tussen PLCNextEngineer en straton

1) Installeren en licentiëren

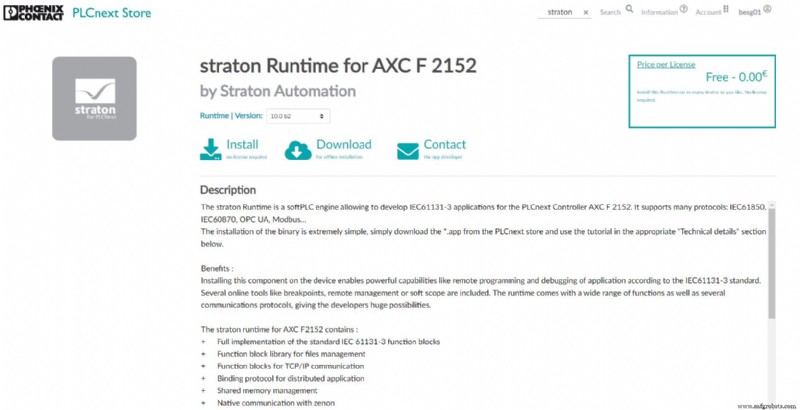

• Als eerste stap is het noodzakelijk om de applicatie voor de AXC F 2152 te downloaden, beschikbaar in onze winkel.

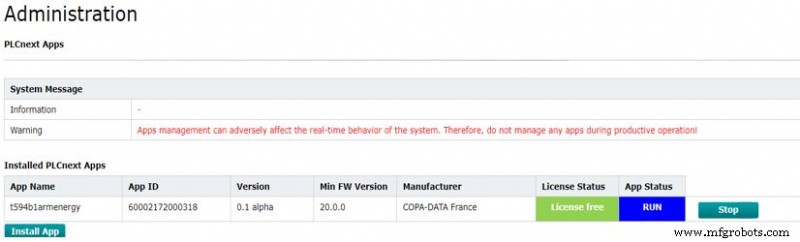

• Vervolgens is het, net als voor de andere applicaties van de winkel, mogelijk om deze te installeren via het webgebaseerde beheer.

• Na het starten van de AXC F 2152 is de stack 61850 twee uur geldig. Zonder licentie zal het opnieuw moeten worden opgestart om de ontwikkeling voort te zetten. De beste manier om te werken is om rechtstreeks contact op te nemen met straton ([email protected]), met vermelding van uw behoeften en het aantal datapunten dat u wilt gebruiken. Afhankelijk van uw behoeften en het aantal bestelde licenties, kunnen zij u prijzen op maat aanbieden.

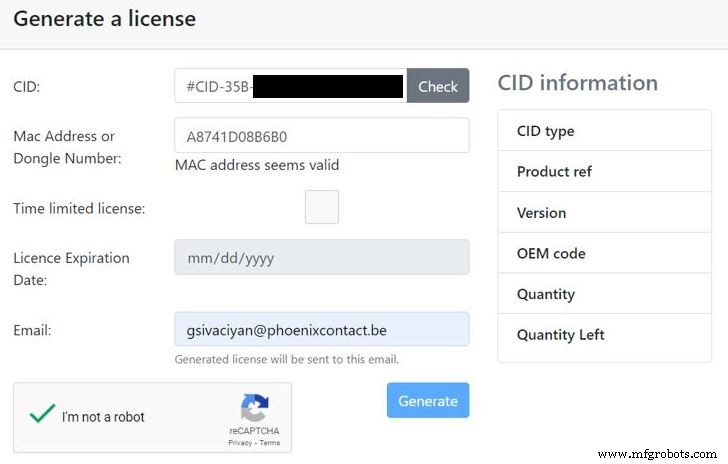

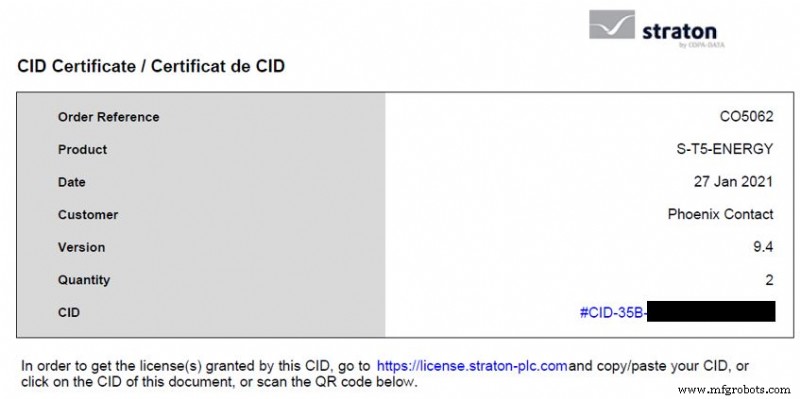

• Volg de link https://license.straton-plc.com/ om de licentie te krijgen die door deze CID wordt verleend.

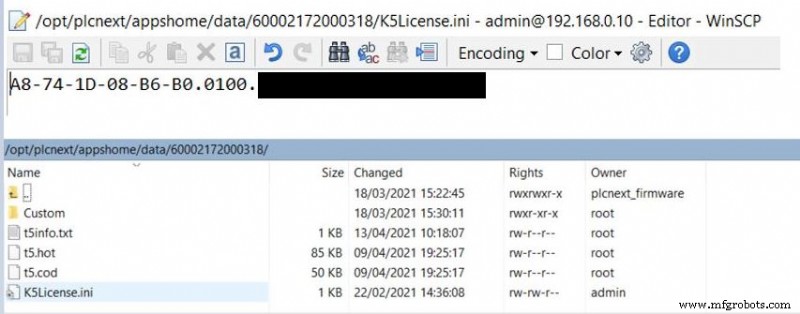

• Vervolgens moet u verbinding maken met SFTP en een bestand maken in de directory PLC appshome/data/6000217200318 met de naam K5License.ini en het resultaat van de e-mailgeneratie kopiëren en plakken.

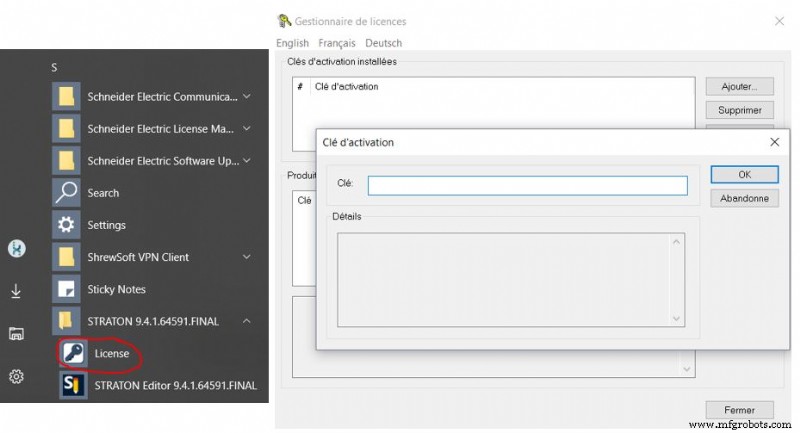

• Nu u de runtime op de PLC hebt geïnstalleerd, kunt u straton Editor (de programmeeromgeving) downloaden door in te loggen met uw inloggegevens op de straton-website https://straton-plc.com/en/. Natuurlijk kunt u, afhankelijk van uw behoeften, een licentie voor straton Editor aanvragen (niet nodig voor de behoeften die in deze tutorialreeks zijn ontwikkeld).

---

2) Uitwisseling van gegevens tussen PLCNext Engineer en straton

• Open straton Editor en maak een nieuw project. Ga naar "Bestand" en vervolgens "Nieuw project toevoegen"

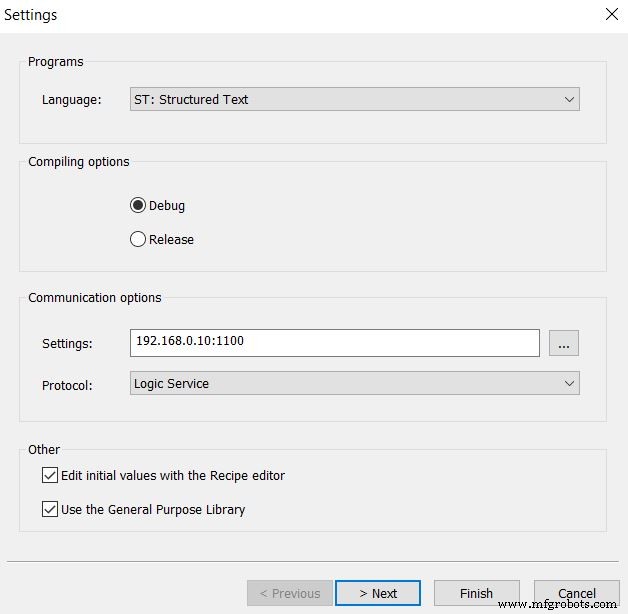

• Kies uw programmeertaal (gestructureerde tekst aanbevolen) en het IP-adres van de controller.
  Verander de poort 1100 niet, dit is de standaard runtime-communicatiepoort van Straton voor de Ethernet-kaarten van elk apparaat.

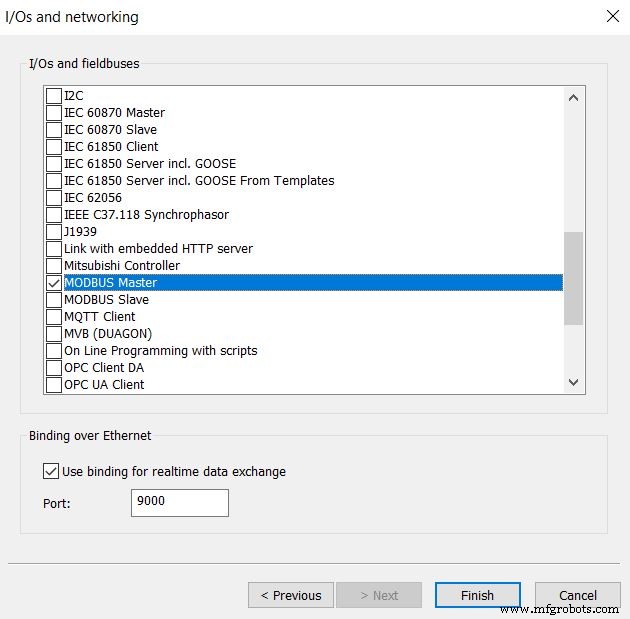

• Kies vervolgens het protocol dat u gaat gebruiken (op dit moment kies ik alleen MODBUS Master voor communicatie tussen omgevingen). Het is altijd mogelijk om later gewenste protocollen toe te voegen.

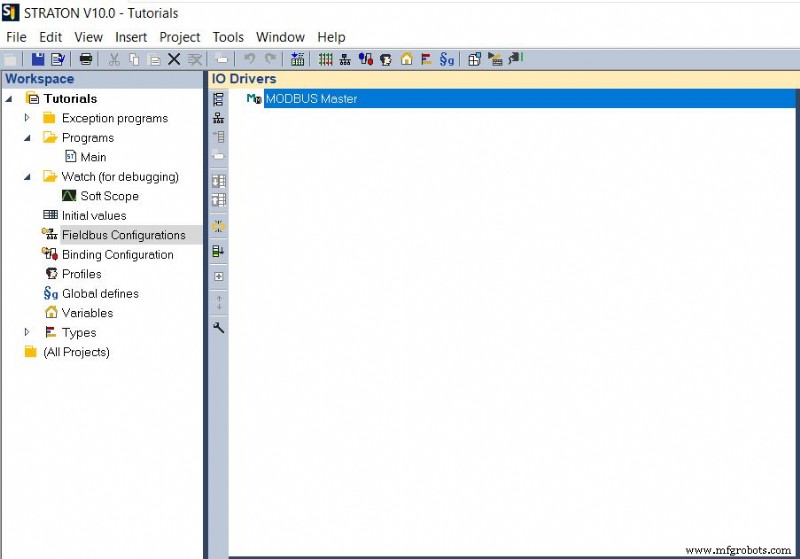

• Eerst moet u op het tabblad "Veldbusconfiguraties" het Modbus Master-stuurprogramma selecteren.

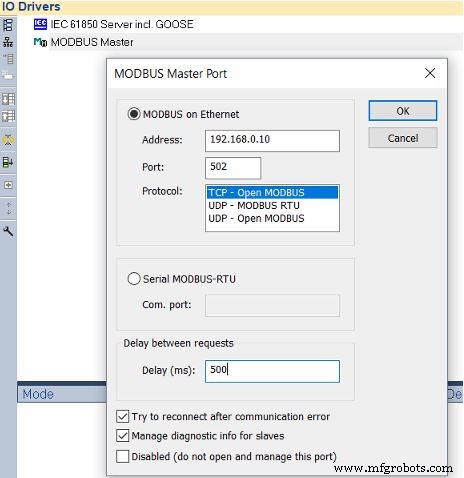

• Voer onder de Modbus Master een Modbus Master Port in en configureer de netwerkparameters.

• Voer onder de Modbus Master Port een Modbus Master Request in en selecteer de FC en de datacount (bepaal het aantal variabelen =Nb items) die u wilt.

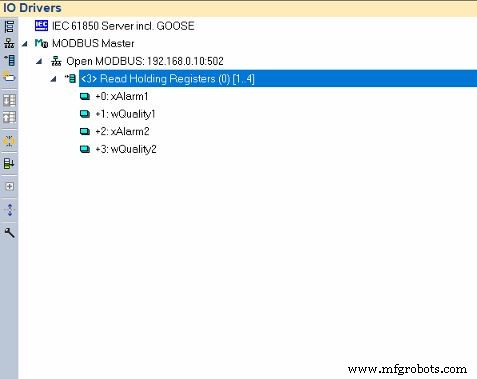

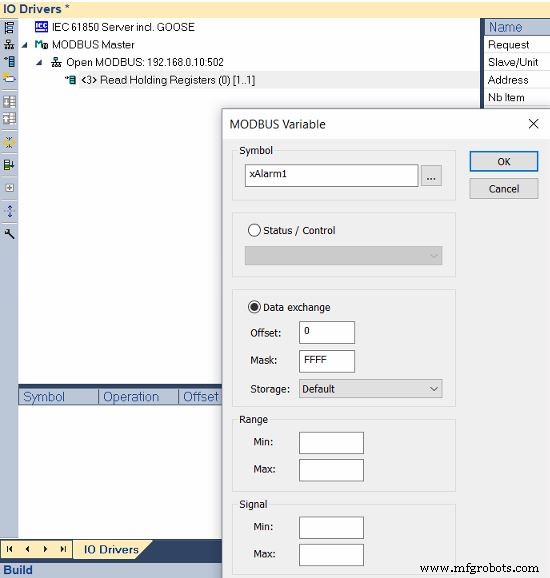

• Voer onder de Modbus Master Request de gewenste Modbus-variabelen in zonder te vergeten de offset in te stellen (verschillend voor elke variabele), met andere woorden de plaats van de variabele in het register.

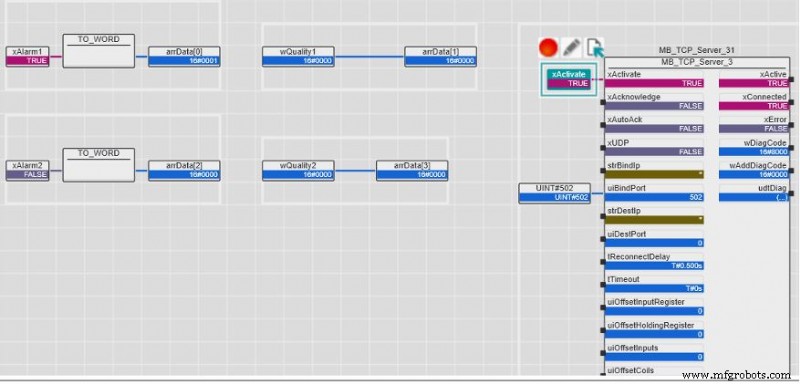

• Nu de configuratie klaar is op straton, moet u een TCP/IP MODBUS-server opzetten op PLCNEXTEngineer en online gaan om de communicatie tussen beide omgevingen tot stand te brengen.

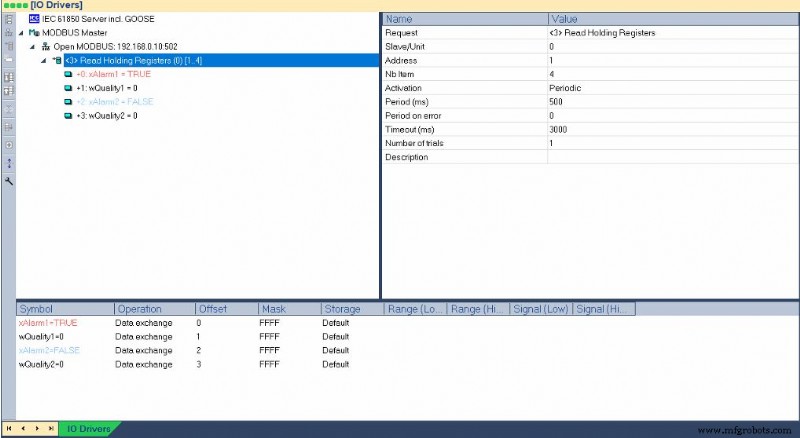

• Bouw het project op straton en ga ook online. Nu kunt u de variabele in PLCnextEngineer omschakelen en het effect op straton zien.

Als je meer vragen hebt, raad ik je aan om hier contact op te nemen met de app-ontwikkelaar:https://www.plcnextstore.com/message?appid=1084&messagetype=aq

Of direct de straton-ondersteuning hier [email protected]

Bedankt voor het lezen!
