Aluminium vs. staal hulpmiddelen: Het juiste materiaal kiezen voor uw productie

Hulpmiddelen, of machine tooling, verwijst naar het proces van het bouwen van de verschillende typen componenten en machines die nodig zijn voor productie. Tooling kan opgesplitst worden in twee brede categorieën – zacht en hard.

Zachte tooling is een kosteneffectieve benadering van tooling die ideaal is voor lage productievolumes. Veel fabricanten gebruiken zachte tooling voor prototyping en het maken van testunits omdat dit proces korte levertijden en snelle orderafhandeling biedt. Bovendien is het compatibel met een grote verscheidenheid aan materialen. Echter, zachte hulpmiddelen slijten snel, dus ze maken geen zin voor hogere productievolumes.

Harde tooling, aan de andere kant, is de bevorzugde toolingmethode voor hoge productievolumes. Harde hulpmiddelen zijn duurder dan zachte, maar ze zijn gebouwd om te duren en betalen zich over de tijd terug. Het metaal waaruit ze gemaakt zijn, is letterlijk harder, wat resulteert in een robuustere en veerkrachtigere gietvorm die miljoenen delen kan maken met hoge precisie en nauwkeurigheid. Aluminium en staal zijn de meest gebruikte materialen voor zachte en harde tooling, respectievelijk, en ze brengen allebei unieke voordelen voor het injectiegietproces.

Hier zijn de belangrijkste verschillen tussen aluminium en staal tooling, plus wanneer u de een de ander moet kiezen.

Waarom materiaalkeuze belangrijk is

Voor ingenieurs en productteams is het kiezen van het juiste materiaal voor hun hulpmiddelen net zo belangrijk als het kiezen van het juiste materiaal voor het gehele project. Een goed gemaakt hulpmiddel van het juiste materiaal zorgt voor een soepel productieproces.

Ingenieurs moeten productiegrootte en productiesnelheid eerst overwegen omdat deze factoren sleuteloverwegingen zijn bij het bepalen van geschikte toolingmaterialen. Daarna kunnen ingenieurs beginnen te nadenken over specifieke kwaliteiten die ze in hun hulpmiddel willen, zoals slijtvaste of de mogelijkheid om complexe ontwerpen te accommoderen. Eenmaal de materiaalopties ingeperkt, moeten ingenieurs het materiaal kiezen dat het maximum aantal criteria voldoet voor de laagst mogelijke kosten.

Het geval voor staal tooling

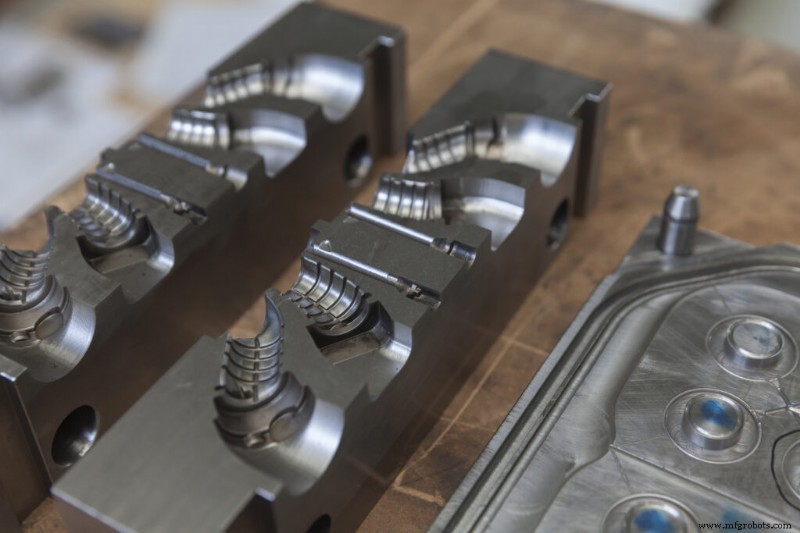

Wat duurzaamheid betreft, overstijgt staal tooling aluminium tooling met een brede marge. Staal biedt superieure sterkte en kan jarenlang herhaald gebruik weerstaan, wat het de beste keuze maakt voor hoge productievolumes. Een goed ontworpen, goed onderhouden staal hulpmiddel kan miljoenen delen produceren zonder af te breken. Als zodanig daalt de kosten-per-deel als de hoeveelheid toeneemt.

Staals sterkte stelt ontwerpers ook in staat om een breder scala aan toepassingen te verkennen en creatief te zijn. Wanneer een deel complexe, extreem kleine of nauwkeurige kenmerken vereist – kenmerken zoals niet-uniforme wanden of smalle gietvormkaviteiten die normaal de grenzen van injectiegietvorm ontwerp best practices overschrijden – leveren staal gietvormen betere resultaten. Dit materiaal kan zijn vorm beter behouden in de aanwezigheid van complexe geometrieën.

Ook kan staal gebruikt worden met geavanceerde harsen die versterkt zijn met glas, vezel of andere additieven. Zachttere metalen zoals aluminium zijn gevoeliger voor krassen en erosie door de additieven, wat de oppervlakteafwerking van het hulpmiddel negatief kan beïnvloeden.

Het meest significante nadeel van staal tooling is de kosten – staal gietvormen vereisen doorgaans hoge voorafgaande kosten. Ook nemen staal gietvormen tot zeven keer zo lang om op te warmen en af te koelen dan aluminium gietvormen, wat de cyclus tijden verlengt.

Het geval voor aluminium tooling

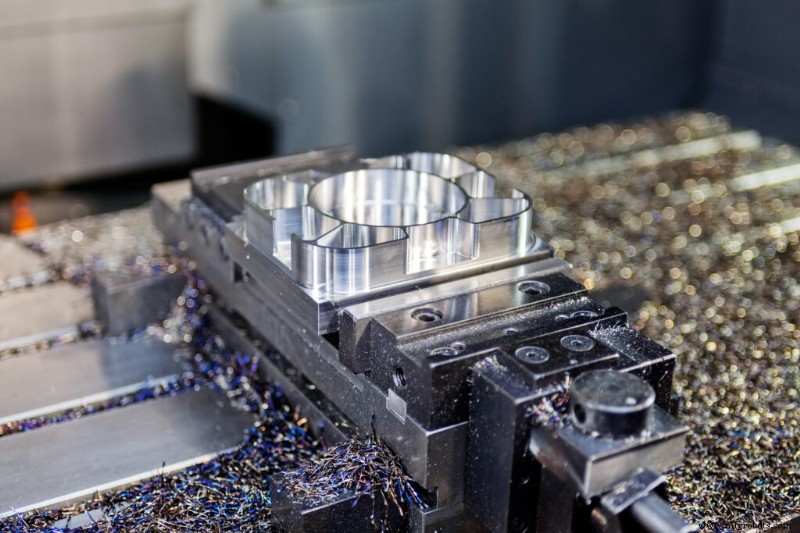

Staal is duurzaam, maar aluminium biedt andere waardevolle voordelen. Aluminium tooling is meer kosteneffectief dan staal tooling om diverse redenen. Ten eerste zijn de initiële investeringskosten lager – aluminium gietvormen kosten typisch rond $1.500 – en ingenieurs krijgen betere waarde voor lage productievolumes. Omdat dit materiaal ideaal is voor eenvoudige gietvormontwerpen, kunnen ingenieurs ook besparen op productietijd en -kosten. In 15 dagen of minder kunnen ingenieurs de aluminium gietvorm bouwen en hun productierun voltooien.

Aluminium tooling geeft ingenieurs ook meer opties dan staal wat betreft productie. Staal gietvormen zijn berucht moeilijk te wijzigen of te repareren omdat het materiaal zo sterk is, en voor grotere ontwerpwijzigingen moeten ingenieurs vaak helemaal opnieuw beginnen met een volledig nieuwe gietvorm als productiefouten zijn voorgekomen. Aluminium is zachter en makkelijker te repareren, plus de superieure warmteafgifte vermindert het aantal afgedane delen door krimp, vervorming en inzakken.

Aluminium tooling heeft wel zijn beperkingen. Aluminium is niet zo duurzaam als staal en gietvormen slijten na een paar duizend productiecycli uit. Dit kan non-conformiteiten in het deel veroorzaken die hertoold moeten worden, wat de kosten opschuift. Een ander punt is dat bij tooling met aluminium, de textuurkeuze vrij beperkt is vanwege de lage dichtheid van het materiaal.

Tooling aanpakken met Fast Radius

Ingenieurs zouden staal tooling moeten overwegen als ze ten minste 50.000 hooggedetailleerde delen moeten produceren en de fondsen hebben om in dure gietvormen te investeren die ze voor de nabije toekomst zullen gebruiken. Aluminium tooling is de moeite waard om te overwegen voor lage productievolumes en voor diegenen die een snellere, meer kosteneffectieve alternatief voor staal zoeken. Zoals altijd moeten productteams tijd besteden aan het onderzoeken van toolingmaterialen om te garanderen dat ze de beste beslissing voor hun project nemen.

Een ervaren productiepartner als Fast Radius kan ingenieurs en productteams helpen hun opties te wegen en de beste toolingmethode voor hun productierun te kiezen. Ons team van expert technologen, ingenieurs en ontwerpers is klaar om het productontwikkelingsproces te stroomlijnen – van ideatie en prototyping tot nabehandeling en fulfillment, sneller dan u dacht mogelijk. Neem vandaag nog contact met ons op voor een offerte.

Om te leren hoe u de beste materialen kiest voor additieve productie, plastic injectiegieten en meer, bekijk onze andere materiaalgidsen in het Fast Radius resource center.
