Potentiometer bedrading gemaakt makkelijk: Een professionele gids
Wanneer u een radio of een muziekinstrument bedient, draait u een knop voor volumecontrole. Ook, als u ooit met een audioversterker heeft geïnteracteerd, heeft u misschien de talrijke knoppen op het apparaat opgemerkt. Let op, potentiometers maken volumecontrole in alle apparaten mogelijk. Dit artikel kijkt naar hoe potentiometers voor volumecontrole werken. Verder zullen we het cruciale proces van potentiometer bedrading in een elektronische schakeling uitleggen. We zullen ook kijken naar de verschillende voorbeelden van potentiometers waar u mee in contact zult komen. Lees dus verder voor die inzichten in generieke potentiometer bedrading.
Wat is een Potentiometer?

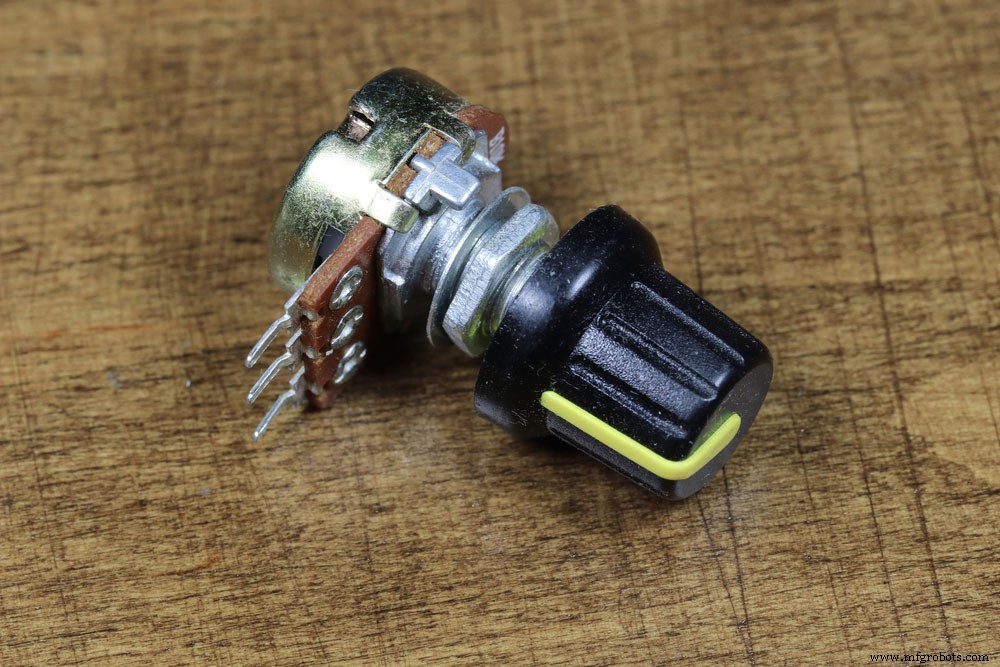

Figuur 1: Een Potentiometer
Een potentiometer is een type weerstand. In een lineaire potentiometer verandert het draaien van de as van het apparaat de weerstand. Niettemin, in tegenstelling tot conventionele weerstanden wier weerstand vast is, kunt u die van een potentiometer veranderen.
Ook opmerkelijk, een potentiometer heeft drie pennen. Daarnaast zit er een weerstandsmateriaal zoals koolstof tussen deze pennen. Het is dit materiaal dat weerstand creëert. U zult deze basisstructuur in alle lineaire taper potentiometers vinden, ongeacht het model.
Ook let op dat een potentiometer handig is in het detecteren van het uitgangssignaal van een elektrisch instrument. Neem bijvoorbeeld een luidspreker op de radio. Het apparaat heeft een buitenste as die fungeert als volumecontroknop. Het draaien van deze knop verandert de variabele weerstandswaarde. Op zijn beurt zullen de elektrische signaalwaarden veranderen.
Hoe werkt een Potentiometer?
Figuur 2: Potentiometer, schuif, knop, equalizer vector
Zoals eerder vermeld, heeft een potentiometer voornamelijk drie hoofddelen. De twee terminals aan elk uiteinde zijn verbonden met de strip van weerstandsmateriaal. Daarna is er de middenterminal die verbonden is met de wiper.
We kunnen de terminals aanduiden als 1, 2 en 3 zoals geïllustreerd in het schakelingsdiagram hieronder. In dit geval zijn 1 en 3 de terminals die verbonden zijn met het weerstandsmateriaal. Aan de andere kant is 2 de terminal die verbonden is met de wiper.

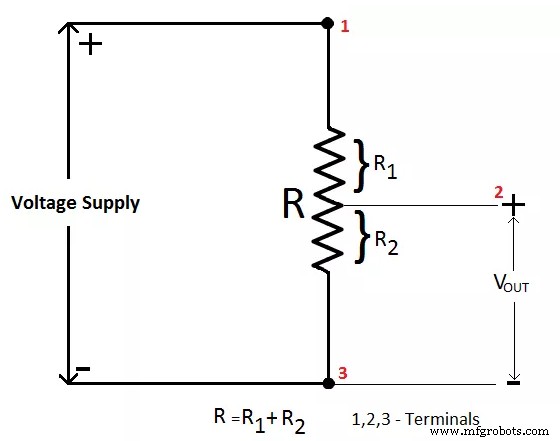

Figuur 3: Een Potentiometer Schakelingsdiagram
De wiper verdeelt de weerstanden in twee gelijke paden vanuit het schakelingsdiagram hierboven. Dus, de weerstand met een langere route zal een hogere schakelingsweerstand vertonen. Let op, in een continue schakeling is de lengte een cruciale bepaler van de weerstand van een weerstand.
Nu neem een geval waar we twee weerstanden hebben. We kunnen ze aanduiden als R1 en R2. In ons geval, vanuit het schakelingsdiagram hierboven, is de wiperspanning de spanning dichtbij R2. Dus, deze schakeling is nu een spanningsdeler. We kunnen de uitgangsspanning van dergelijke elektrische schakelingen berekenen met de schakelingsvergelijking hieronder.
V (uit) = R2 / (R1 + R2) * V
V vertegenwoordigt in dit geval de voedingsspanning van de schakeling. Let op, u kunt de uitgangsspanning veranderen wanneer u de positie van de wiper dichter bij terminal 3 verschuift.
Potentiometer Bedrading
De volgende zijn de drie prominente voorbeelden van hoe u een potentiometer kunt bedraden.
Bedradingsvoorbeeld 1: Variabele Weerstand
U kunt deze potentiometerverbinding maken wanneer u een eenvoudige weerstand heeft. Het vereist slechts twee pennen, waaronder de middenpen en één zijpen. Hier is de schematische weergave:

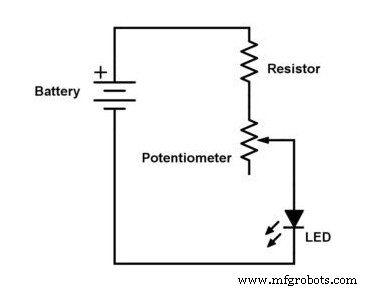

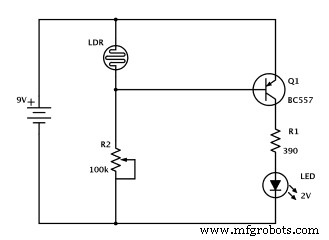

Figuur 4: Variabele Weerstand Bedrading
Zo'n eenvoudige schakeling zal effectief een LED dimmen. Zoals u kunt zien, zit er een extra weerstand in de loop. De functie ervan is om de LED te beschermen tegen vernietiging zelfs wanneer u de weerstand op nul zet.
Tijdens de werking, wanneer u de knop van de potentiometer naar het ene uiteinde draait, neemt de weerstand toe. Integenstelling, de weerstand neemt af wanneer u hem in de andere richting draait.
Bedradingsvoorbeeld #2: Rare Verbinding
U kunt een verbinding tegenkomen die lijkt op dit schakelingsdiagram:
Figuur 5: Rare Potentiometer Verbinding
De onderste en de middenpen zijn verbonden, maar dit beïnvloedt de weerstand niet. Let op, hoewel zo'n verbinding raar lijkt, is het niet abnormaal. Het is hetzelfde als alleen twee pennen verbinden.
Als u een derde pen met de wiper-terminal pen verbindt, zal het de weerstand niet beïnvloeden. U vraagt u misschien af waarom sommige mensen voor zo'n bizarre verbinding kiezen. Er is geen reden achter, alleen dat sommigen het op die manier prefereren.
Bedradingsvoorbeeld 3: Volume Invoer
Ten slotte is er een verbinding, die hieronder wordt vertegenwoordigd.

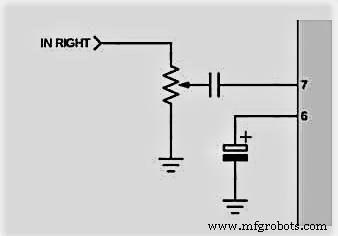

Figuur 6: Volume Invoer Potentiometer Verbinding
Bron: https://www.build-electronic-circuits.com/potentiometer/
In deze verbinding zijn de drie pennen van een potentiometer verbonden. Het is een eenvoudige verbinding die nuttig is bij het regelen van het volume van audiotoestellen zoals een versterker.
Zo'n verbinding creëert een spanningsdeler die handig is bij het verhogen van de invoersignaalspanning. Stel, u gebruikt deze verbinding om een extern apparaat te regelen zoals een audioversterker. Hoe meer u de knop draait, hoe meer u het volume verlaagt. Als resultaat is zo'n verbinding alomtegenwoordig in audioapparatuur.
Hoe een Potentiometer te bedraden?

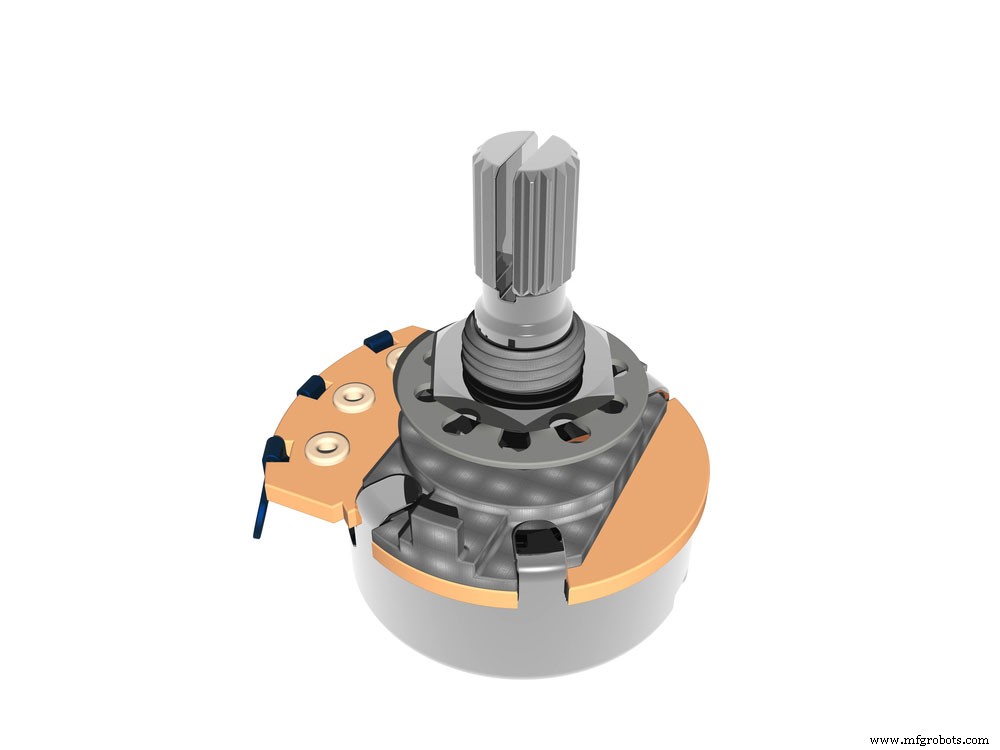

Figuur 7: Potentiometer als een elektronische regelaar
Een potentiometer bedraden is eenvoudig. Eerst moet u de eerste terminal aarden. Vervolgens moet u een invoersignaal aan de derde terminal leveren. Ten slotte past u een uitgangssignaal toe op de centrale terminal.
De volgende zijn de cruciale stappen in het bedradingsproces.
Selecteren en voorbereiden van een Potentiometer
- Eerst moet u de drie terminals op de potentiometer identificeren. Vervolgens plaatst u de potentiometer op een vlakke oppervlakte. Zoals we eerder noemden, is de eerste terminal de grondterminal. Aan de andere kant is de middelste terminal de invoerpoort van de potentiometer. Ten slotte is de derde terminal de uitgangspoort.
- Vervolgens moet u de weerstandsbereiken kennen die een bepaalde potentiometer kan regelen. Meeste potentiometers zullen geen hoge spanningen regelen. Zorg er dus voor dat u de weerstand leest die de specifieke potentiometer kan leveren. Bijvoorbeeld, u kunt een potentiometer hebben met een waarde van 200K. Dit betekent dat het een weerstand van maximaal 200.000 ohm kan leveren.
- Tijdens het bedraden is het imperatief om de potentiometer op een vlakke oppervlakte te plaatsen. Zorg ervoor dat de terminals van de potentiometer u tegenover staan. Vervolgens zorg ervoor dat u de achterkant van het elektrische systeem dat u wilt verbinden heeft verwijderd. Het blootstelt de in- en uitgangsterminals die essentieel zijn voor het maken van de verbinding.
- Vervolgens moet u de secties die u wilt gebruiken tijdens de verbinding ontmantelen. Een draadstripper is handig in dit proces. Ook hebt u een soldeerdraad nodig om de terminals van het systeem te verbinden. Bij het ontmantelen van de draad, zorg ervoor dat u ongeveer 1,3 tot 2,5 cm van het bovenste deel van de draad verwijdert. Let op, sommige elektrische componenten vereisen specifieke typen soldeerdraden. Zorg dus dat u de juiste typen selecteert.
Uw Terminals Solderen

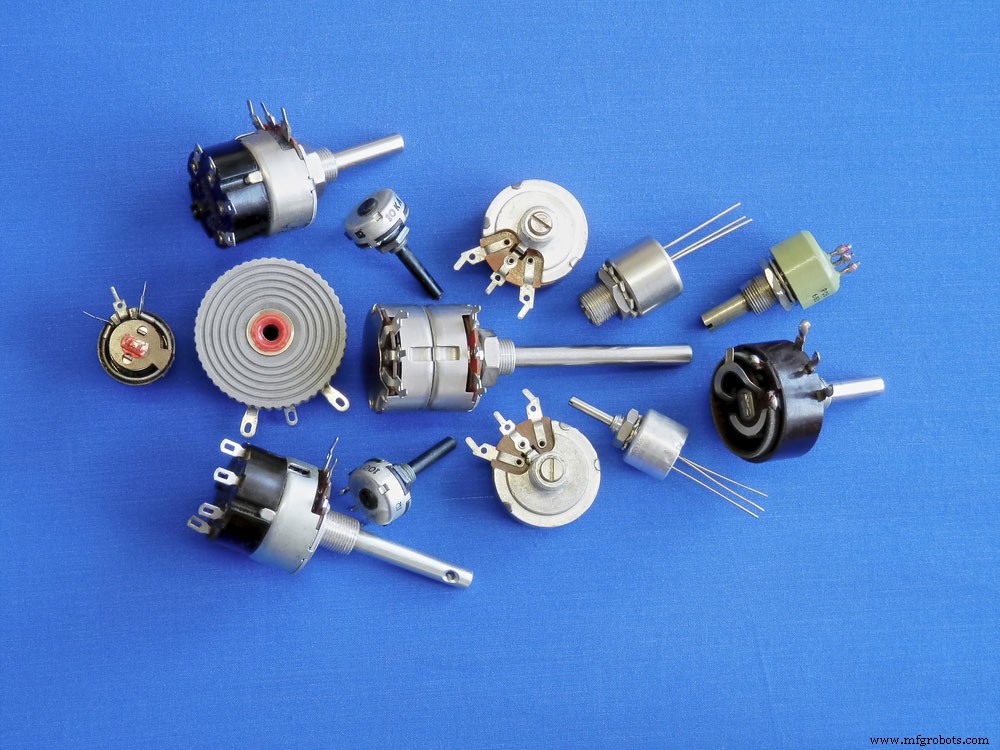

Figuur 8: Regelknoppen in verschillende versies.
- U zult de draad aan de potentiometer en het elektrische component aan de andere kant moeten solderen. Eerst plaatst u de draad op het deel waar u het wilt bevestigen. Vervolgens plaatst u een soldeervloeistof en de soldeerbout en drukt. Begin met de eerste terminal, de grond.
- Vervolgens moet u een draad solderen aan het midden van de potentiometer. Onthoud, het midden is de invoer van de potentiometer.
- Ten slotte solderen u een draad aan de derde terminal op de potentiometer. Het is de uitgangsterminal van de potentiometer. Dus, dit is de terminal die u met het uitgangsapparaat verbindt. Dus, op een gitaar, zal de uitgangsterminal van de potentiometer op de invoerjack zijn. Op een audioversterker zal het het invoerkanaal van een audioversterker zijn.
Uw Potentiometer Gebruiken
Figuur 9: Kleurenschuiven die de werking van een potentiometer illustreren
- Ook moet u controleren of de potentiometer functioneel is. Eerst verbindt u de in- en uitgangsterminals van de potentiometer met de meetpenen van de voltmeter. Vervolgens draait u de knop van de potentiometer om de spanning te veranderen. Het signaal moet toenemen/afnemen wanneer u de knop draait. Als het niet verandert, heeft u de potentiometer verkeerd aangesloten.
- Vervolgens verbindt u de potentiometer met een uitgangsapparaat zoals een gitaar. Draai de knop om te bepalen of er een verandering is in de noot van het systeem. Als er een variatie is, is de potentiometer operationeel.
Conclusie
Zoals u gezien hebt, is een potentiometer een weerstand met gevarieerde weerstanden. We hebben uitgebreid over het werkingsprincipe en hoe u het kunt bedraden. Met deze inzichten kunt u nu een potentiometer gebruiken voor uw college- of DIY-project zonder enige haken. Niettemin, als u wilt verduidelijken, praat met ons. We zullen uw vragen prompt beantwoorden.
