Condensator lekkagestester: doel, werking en zelfbouw

Condensatoren zijn essentieel in elektronica, maar kunnen lijden onder lekkagestroom door onvolkomenheden in de oxidelaag. Lekkende condensatoren veroorzaken problemen in circuits. De oplossing: een condensator lekkagetester! Hoewel er verschillende testen zijn, is de lekkagetest cruciaal. In dit artikel leggen we uit wat het is en hoe je een simpele, betaalbare tester bouwt.

DIY Condensator Lekkagetester

Standaard condensatortesters meten capaciteit en ESR, maar niet de lekkagestroom bij de nominale werkspanning. Omdat condensatoren met de leeftijd gaan lekken, is een speciale tester nodig.

Let op: Deze tester levert geen hoge spanning op. Hij is niet geschikt voor condensatoren ≥ 1 µF (zoals elektrolyten). Voor elektrolytische condensatoren is ESR-meting beter.

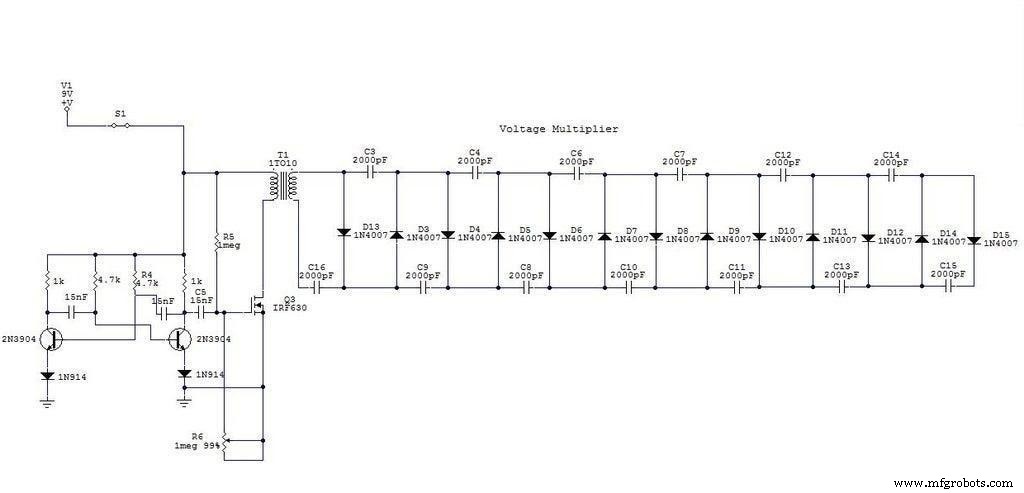

Hoe het circuit werkt

Het circuit gebruikt een astabiele multivibrator met 2× 2N3904 transistoren (~10 kHz). Deze frequentie is gekozen omdat de miniatuur transformator (verhouding 1:10) hier het meest efficiënt werkt.

Het signaal van de tweede transistor wordt via een 15 nF condensator gekoppeld aan de gate van een IRF630 MOSFET. De gate is gebias op 4,5 V (tussen 2× 1 MΩ weerstanden, waarvan 1 variabel voor uitgangsspanningsregeling).

De drain van de MOSFET stapt de spanning op van 25 Vp naar ~225 Vp via de step-up transformator (1:10). Vervolgens volgt een Cockcroft-Walton spanningsvermenigvuldiger → ~1000 V DC op de uitgangsterminals.

De positieve terminal gaat via een 0–400 µA meterbeweging naar de meetpunt. Terminals zijn bananenbussen voor standaard meetpennen. Voeding: 9 V batterij via drukknopschakelaar.

Benodigde componenten en gereedschap

• Lood, diverse schroevendraaiers, tangetjes
• Multimeter, 40 W solderbout, reamer, boormachine met boorset
• 2× 2N3904 transistor
• 3× 15 nF condensator
• 1× IRF630 MOSFET
• 2× 4,7 kΩ weerstand
• 2× 1N914 diode
• 1× 1 kΩ weerstand

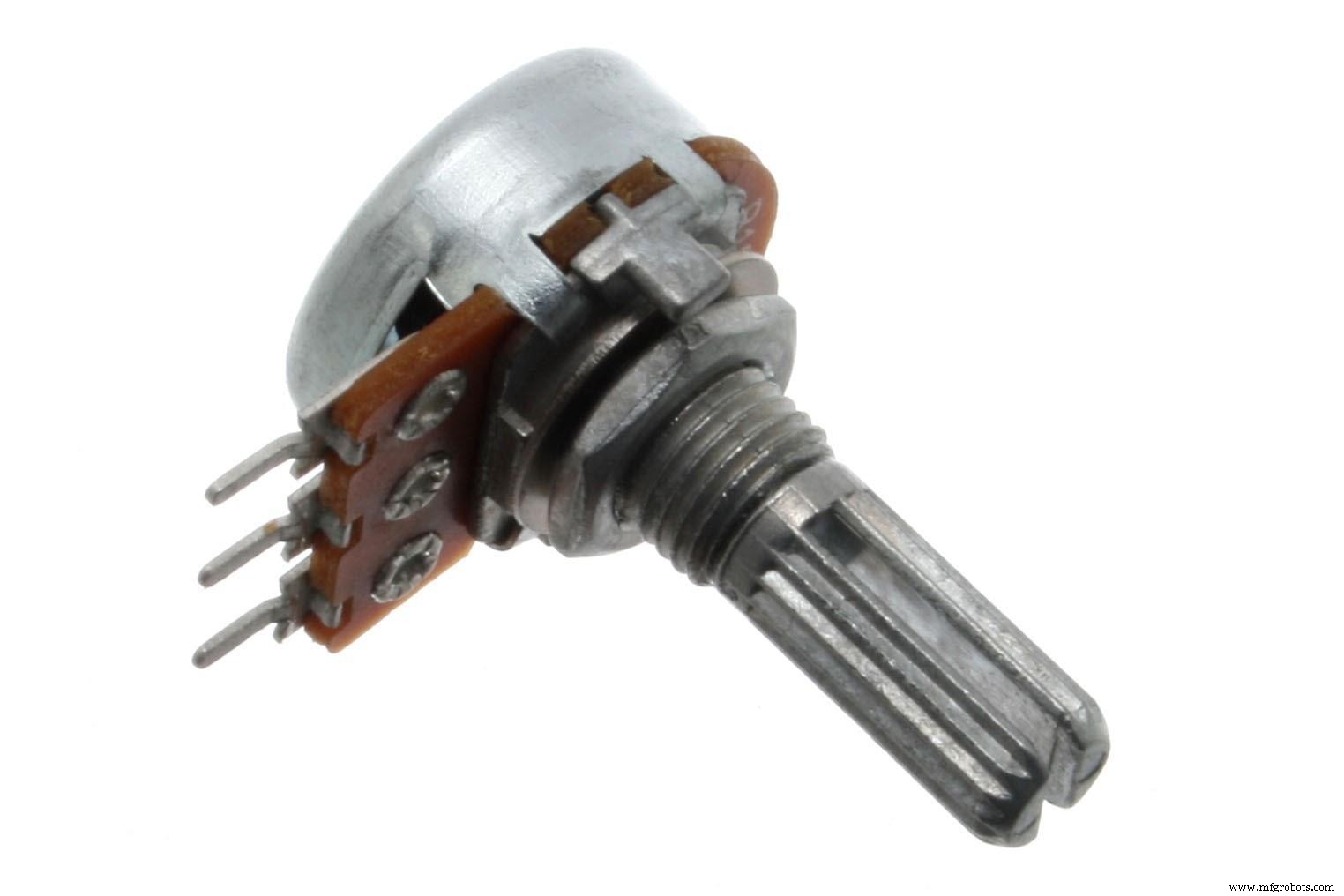

• 1× 1 MΩ potentiometer (½ W)

• 1× miniatuur audio transformator 1:10
• 1× 9 V batterijclip + batterij
• 13× 2000 pF condensator ≥ 400 V
• 13× 1N4007 diode
• 1× set bananenbussen (rood/zwart)
• 1× miniatuur analoog meter < 1 mA
• Verschillende kleuren haakdraad + krimpkous voor hoogspanningsdraden
• Knop voor potentiometer
• 1× miniatuur drukknopschakelaar

Bouwstappen

Stap 1: Behuizing en componenten monteren

Boor gaten voor drukknop, meter, potentiometer, 2× bananenbus. Monteer componenten in deksel en bodem.

Stap 2: Cockcroft-Walton spanningsvermenigvuldiger bouwen

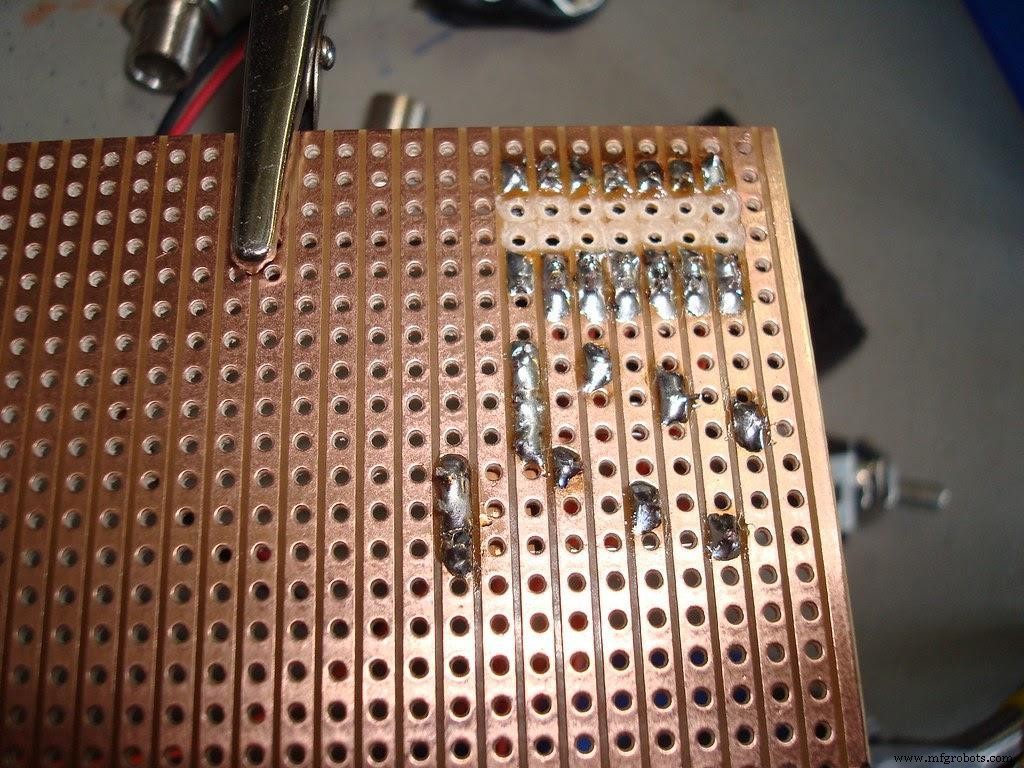

Gebruik veroboard (3 × 1,5 inch) voor de 13-traps vermenigvuldiger (13× 2000 pF + 13× 1N4007).

Stap 3: Multivibrator bouwen

Op veroboard (3 × 1,75 inch). Controleer of de frequentie ~10 kHz is.

Stap 4: Bedrading

Alles verbinden. Hoogspanningsdraden isoleren met krimpkous.

Stap 5: Testen

Test met slechte condensatoren uit je voorraad. Herbedraad indien nodig.

Testen met oscilloscoop

1. Gate MOSFET: zaagtandgolving ~+9 V met ~1 µs negatieve piek (ingangscapaciteit MOSFET).
2. Drain MOSFET (na transformator): afgeronde golving tot ~20 Vp. Eerste piek 25 V door transformatorweerstand.
3. Uitgang transformator/ingang vermenigvuldiger: ~225 Vp. Vermenigvuldiger brengt dit naar ~1000 V DC.

Praktijktest

Testcondensatoren: moderne 400 V condensator → lekkage ~25 µA (goed). Oude papiercondensator 400 V → 10× zoveel stroom (slecht, vervang).

Conclusie

Deze tester werkt voor elektrolyten van 1–450 µF, grote start/loopcondensatoren en kleine 1 µF/10 V types. Door de timing aan te passen kun je tot 0,1 µF en 650 µF testen. Ook bruikbaar voor isolatiewestandheid draden en diode doorlaatspanning.

WAARSCHUWING: Dit apparaat genereert tot 1000 V. Onjuist gebruik kan dodelijk zijn. Alleen bouwen/gebruiken als je de veiligheidsregels voor hoogspanning beheerst.
