De IR-blaster onder de knie: Infraroodbediening via je smartphone

Het is vervelend als je uit je comfortzone moet stappen en naar de televisie moet lopen om te zappen of het volume aan te passen, gewoon omdat je de afstandsbediening niet kunt vinden of de batterijen leeg zijn. Een smartphone met een ingebouwde IR-blaster lost dit probleem eenvoudig op.

Hoewel sommige Android-telefoons standaard voorzien zijn van een IR-blaster, kun je ook een infraroodzender aan telefoons toevoegen die er geen hebben.

Wat is een IR-blaster?

Een infraroodblaster is een draadloos apparaat dat een signaal van een afstandsbediening ontvangt en dit “uitzendt” via infrarood naar het te besturen apparaat. Een goed voorbeeld is de Logitech Harmony Elite.

De afstandsbediening hoeft niet direct met het doelapparaat te communiceren; de Harmony Hub zorgt voor de verbinding.

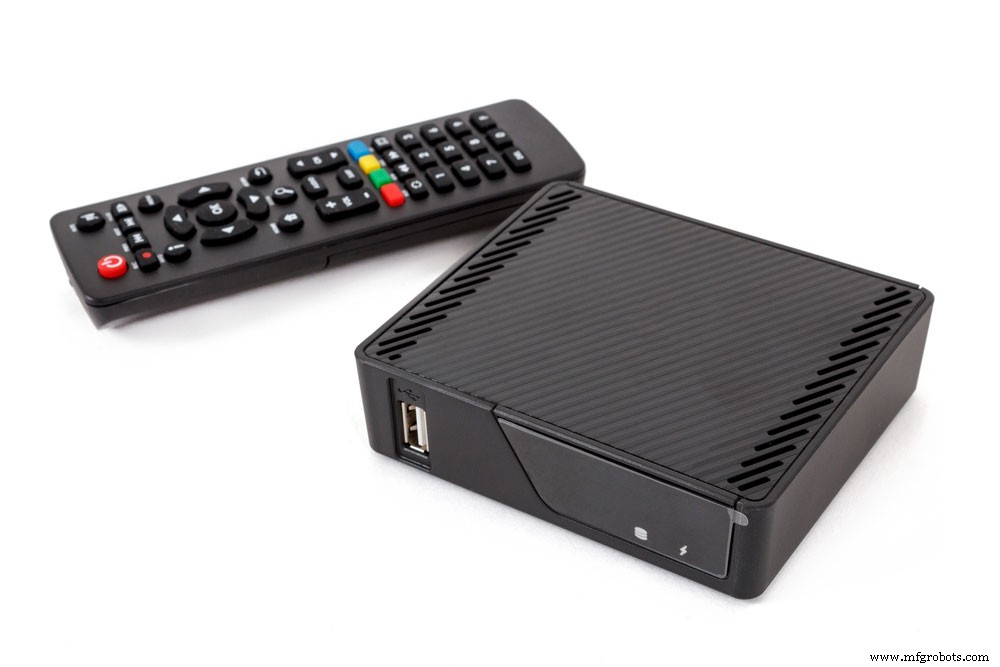

Mini-IR-blasters verbinden de hub met externe apparaten zoals je set-top box, audio-ontvanger of Blu-ray-speler.

Toepassingen van een IR-blaster

De IR-blaster stuurt voornamelijk commando's naar apparaten via infrarood. Het werkt met een breed scala aan elektronica: televisies, computers, videorecorders, homecinemasystemen, airconditioners en grootschermprojectors.

Daarnaast vergroot het de bereik van een standaard IR-afstandsbediening door de blaster op een verborgen of gunstige plaats te positioneren, zelfs achter gesloten deuren. Zo bedien je meerdere apparaten in de ruimte vanaf één punt.

Hoe werkt een IR-blaster?

Een infraroodblaster functioneert vergelijkbaar met een TV-afstandsbediening, maar bevat een array van digitale signalen die worden omgezet in infrarood lichtpulsen. Hoewel infrarood licht onzichtbaar is, bestehen digitale signalen uit op- en neergaande energiepulsen met een hoge transmissiesnelheid die veilig door de lucht reizen.

Zelf een IR-blaster maken

Hieronder volgt een stapsgewijze handleiding voor het bouwen van een eenvoudige IR-blaster via de audio-uitgang van je telefoon.

Stap I: Benodigde onderdelen

• 1x 3,5 mm aux-kabel

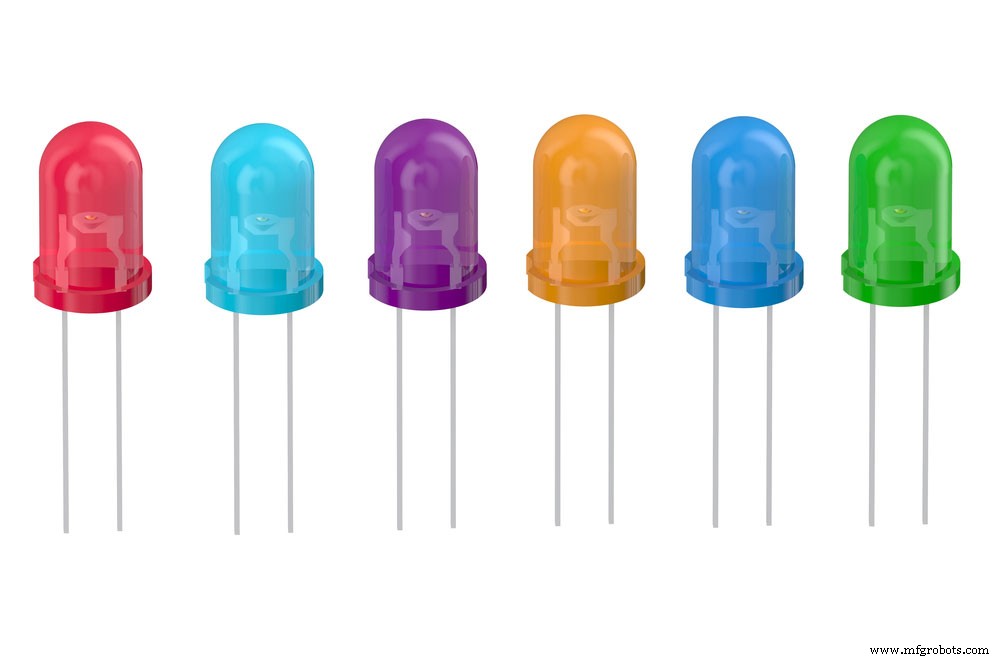

• Twee infrarood LED's

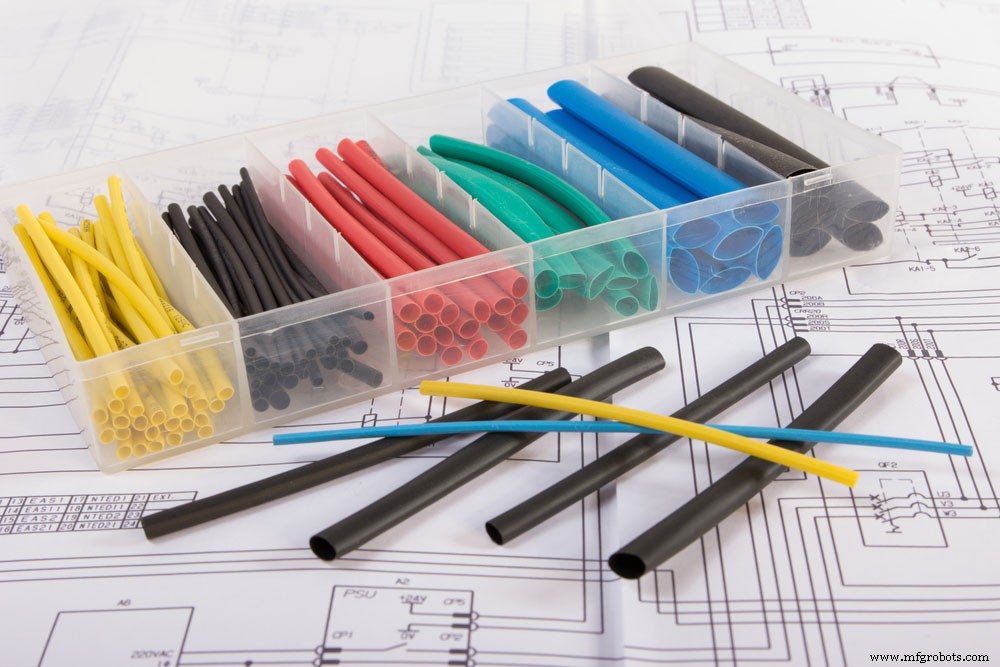

• 6 mm krimpkous
• Solderbout en lijmpistool

Stap II: De LED uitgelegd

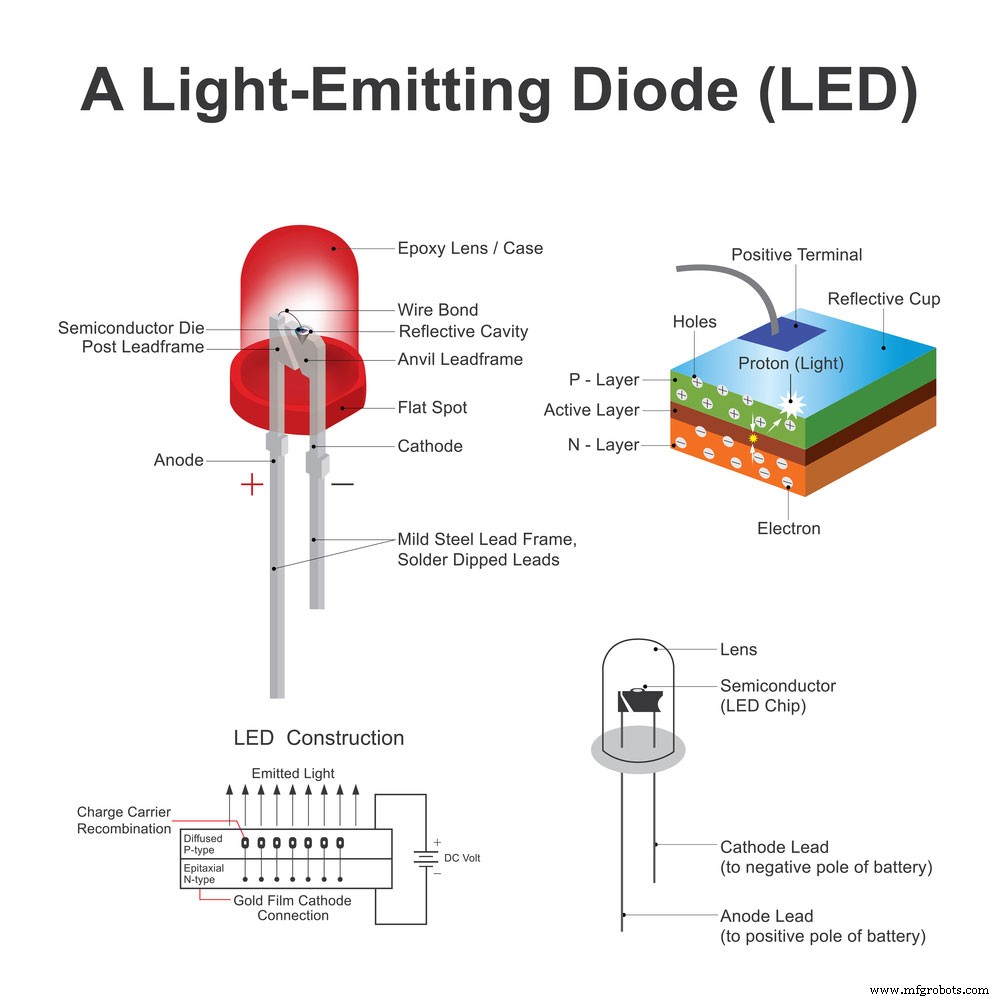

Een LED heeft een anode (lange poot, +) en een kathode (korte poot, -).

Stap III: LED's in serie schakelen

Verbinden de anode van LED 1 met de kathode van LED 2. De overgebleven kathode van LED 1 en anode van LED 2 worden later aangesloten op de audiojack.

Stap IV: Aansluiten op de audiojack

Solder de vrije pooten van de LED's aan de contacten van de 3,5 mm jack. De onderste pen hoeft niet gebruikt te worden.

Stap V: Afwerken

Na het solderen schuif je de krimpkous over de verbindingen en verwarm je deze voor een nette, geïsoleerde afwerking.

Stap VI: App installeren en configureren

Installeer de ZAZA Remote-app (beschikbaar via Google Play). Ga in de app naar Geavanceerde opties, schakel Audio-omkering in en stel de macro-key verzendvertraging in op 1000 ms.

Testresultaten

De zelfbouw-IR-blaster werkt effectief, maar heeft beperkingen: compatibiliteit verschilt per telefoonmodel, het bereik is beperkt en de audio-driver kan de prestaties beïnvloeden.

Welke apparaten zijn compatibel?

Veel moderne apparaten hebben ingebouwde besturing via Wi-Fi (slimme TV's, airconditioners, universele afstandsbedieningen). Onder smartphones bezitten onder andere de Huawei P40 Pro, Poco M3 en Redmi Note 10 een IR-blaster. Telefoons met IR-blaster zijn echter zeldzamer geworden.

Voor- en nadelen

Voordelen

• Één centrale bediening voor meerdere apparaten
• Werkt met oudere apparaten zonder Bluetooth/Wi-Fi
• Geen externe voeding of batterijen nodig (wordt gevoed via de telefoon)

Nadelen

• De opbouw is voor beginners complex
• Beperkt bereik
• Lage data-overdrachtsnelheid via het besturingssysteem

Conclusie

Samenvattend: veel apparaten werken goed met IR-blasters. Let op dat de zender gericht moet zijn op het ontvangende apparaat. De IR-blaster vergroot het bereik en kan obstakels overwinnen.

Heb je vragen? Neem gerust contact met ons op.
