Gids voor zelfklemmende bevestigingsmiddelen

Voor op maat gemaakte behuizingen of onderdelen zijn zelfklevende bevestigingsmiddelen waarschijnlijk de meest bruikbare hardwarecomponenten die een ontwerper tot zijn beschikking heeft. Ze lossen een hele reeks uitdagingen op als het gaat om het monteren van componenten, en vanwege hun compacte ontwerp en lage profiel bieden ze ook een uitstekende esthetiek.

Zelfklemmende bevestigingsmiddelen zijn van schroefdraad voorziene moeren, tapeinden of afstandhouders die mechanisch in metaal worden geperst en een permanent onderdeel worden van het paneel, de behuizing of de beugel. Zelfklevende bevestigingsmiddelen worden vaak aangeduid met de naam van het meest voorkomende merk, 'PEM®'-merk zelfklevende bevestigingsmiddelen, een handelsmerk van Penn Engineering.

Een van de grootste sterke punten van zelfklevende bevestigingsmiddelen is hoe stevig ze in het onderdeel of de behuizing zijn gemonteerd. Bij veel zelfklevende moeren zal de schroef zelfs falen voordat de moer in het materiaal draait. Zelfklemmende bevestigingsmiddelen zijn ongelooflijk veilig, omdat ze een permanent onderdeel van de behuizing worden zodra ze zijn geïnstalleerd.

Dit bericht geeft een overzicht van de belangrijkste typen zelfklevende bevestigingsmiddelen die we bij Protocase in voorraad hebben, en hoe ze nuttig zijn bij de fabricage van plaatstaal.

Standoffs en noppen:

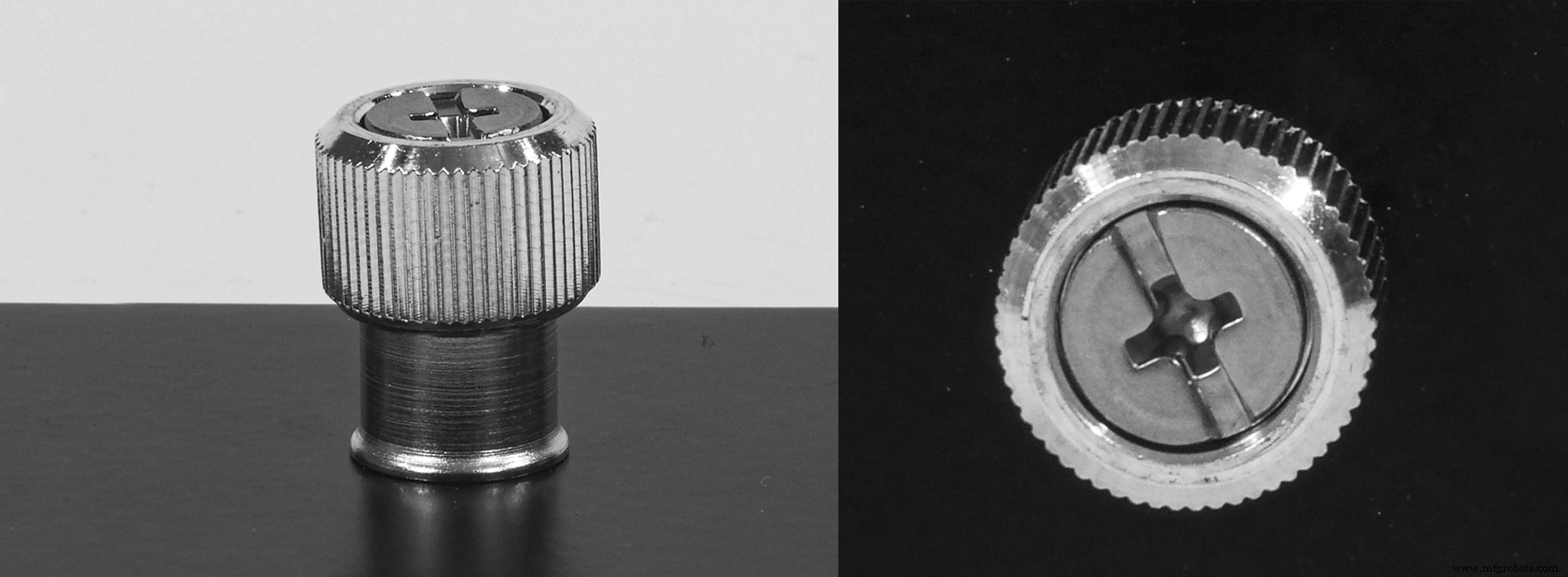

Paneelbevestiging: Een paneelbevestiging is een gereedschapsloos apparaat dat aan de buitenkant van het montagedeel wordt geïnstalleerd. Het heeft een draadeind op een veer waarmee u in een van schroefdraad voorziene houder kunt duwen en bevestigen. Wanneer ze worden losgemaakt van de hoofdmoer, blijven de paneelbevestigingen aan het paneel zelf bevestigd.

Vastbinder: Dit type bevestigingsmiddel, ook wel bekend als een tie-mount-bevestigingsmiddel, kan u een punt in uw behuizing geven om alle soorten losse bedrading of kabels netjes te ordenen en vast te binden.

Bladverbindingsbevestiging: Door middel van plaatverbindingsbevestigingen kan een pc-bord of paneel gemakkelijk op zijn plaats worden geschoven en indien nodig van een assemblage worden verwijderd door het bord zijwaarts te schuiven en op te tillen.

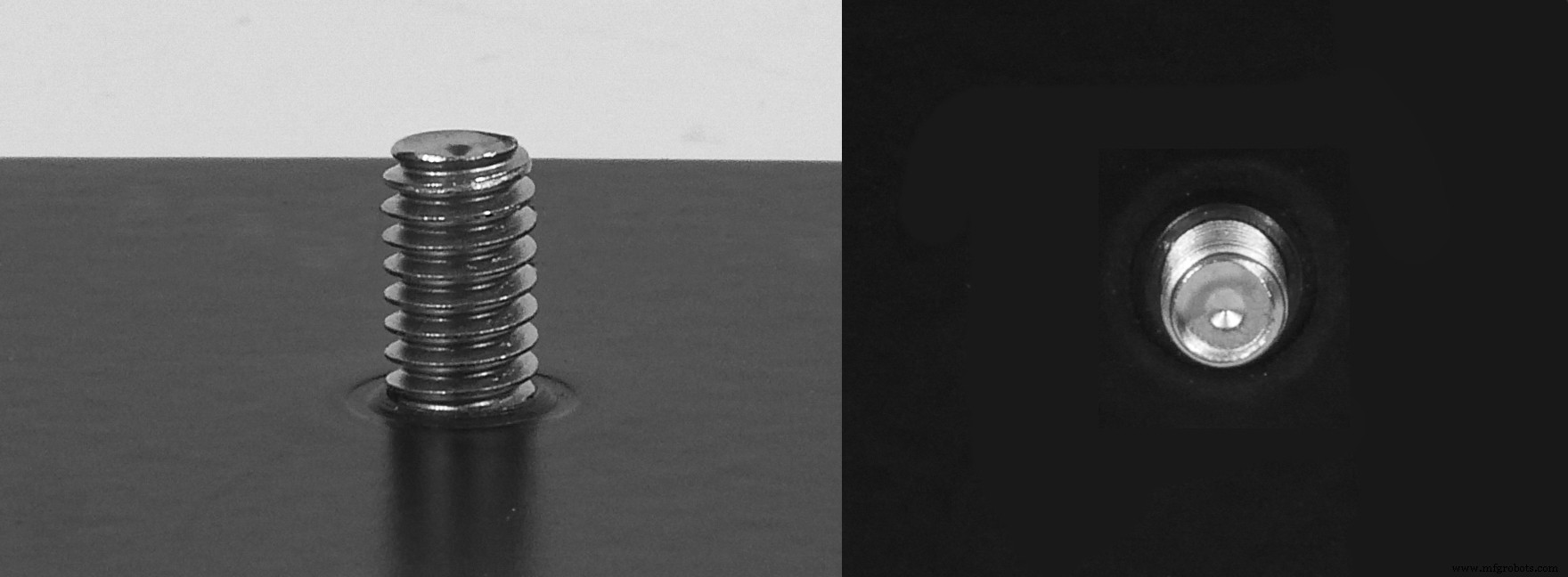

Dekhengst: Een tapeind geeft u een schroef met permanente schroefdraad in uw behuizing die voor veel verschillende doeleinden kan worden gebruikt, waaronder montage- of aardingscomponenten.

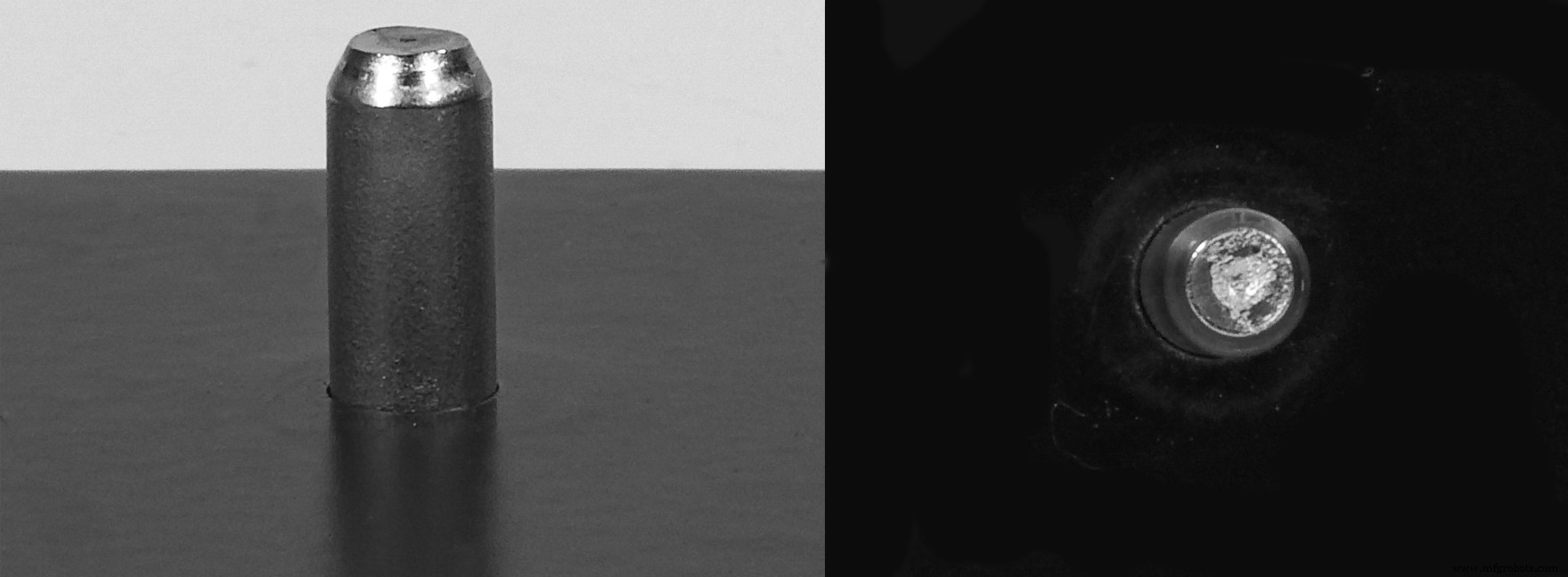

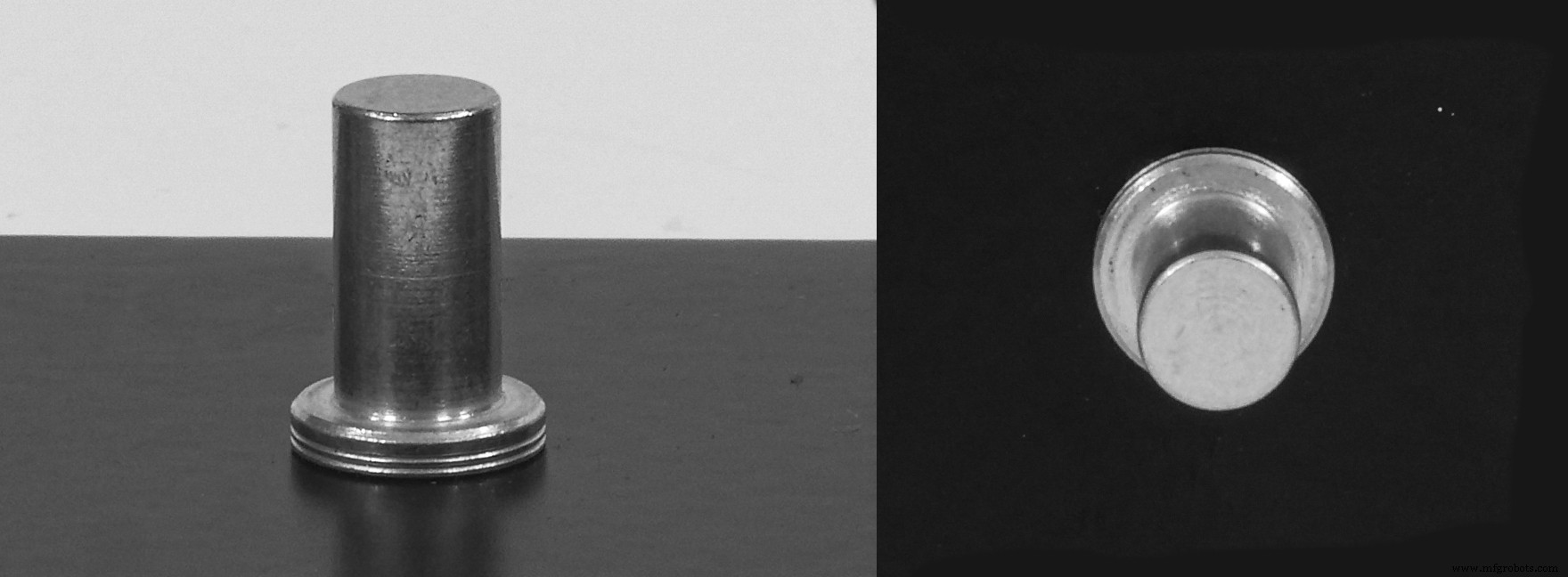

Pilotpin: Een pilootpen is een eenvoudige staaf zonder schroefdraad die kan worden gebruikt voor toepassingen zoals het lokaliseren van componenten in uw behuizing.

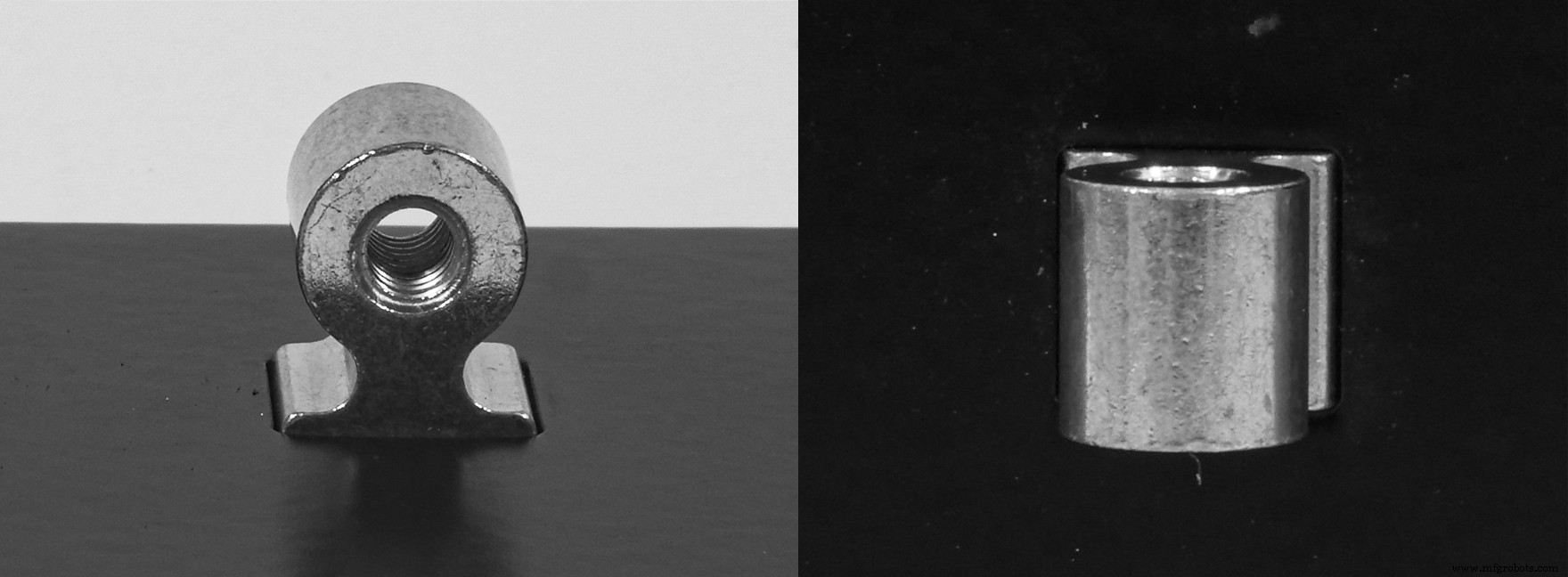

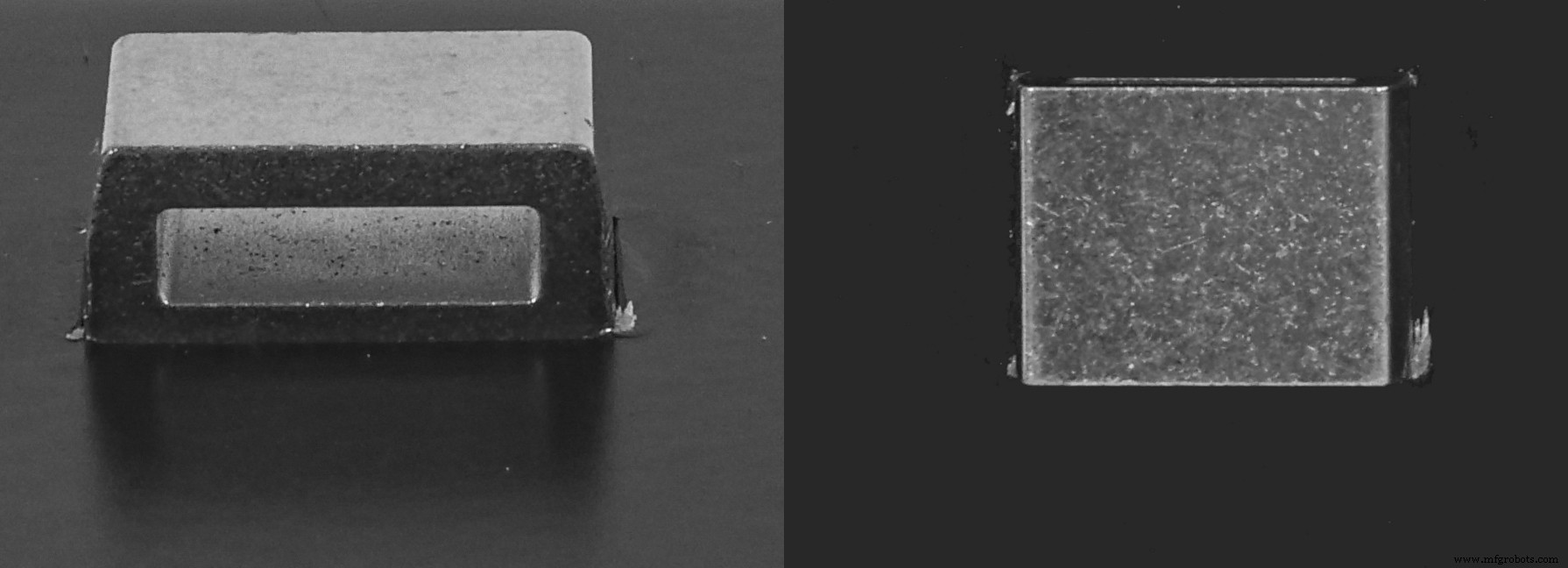

Rechthoekige sluiting: Haakse bevestigingsmiddelen bieden sterke haakse bevestigingspunten in plaatmetalen onderdelen en behuizingen, vooral in dunne metalen platen. Ze worden vlak in een rechthoekig montagegat geperst. Haakse bevestigingsmiddelen zijn geschikt voor standaard schroeven met metrische of uniforme schroefdraad.

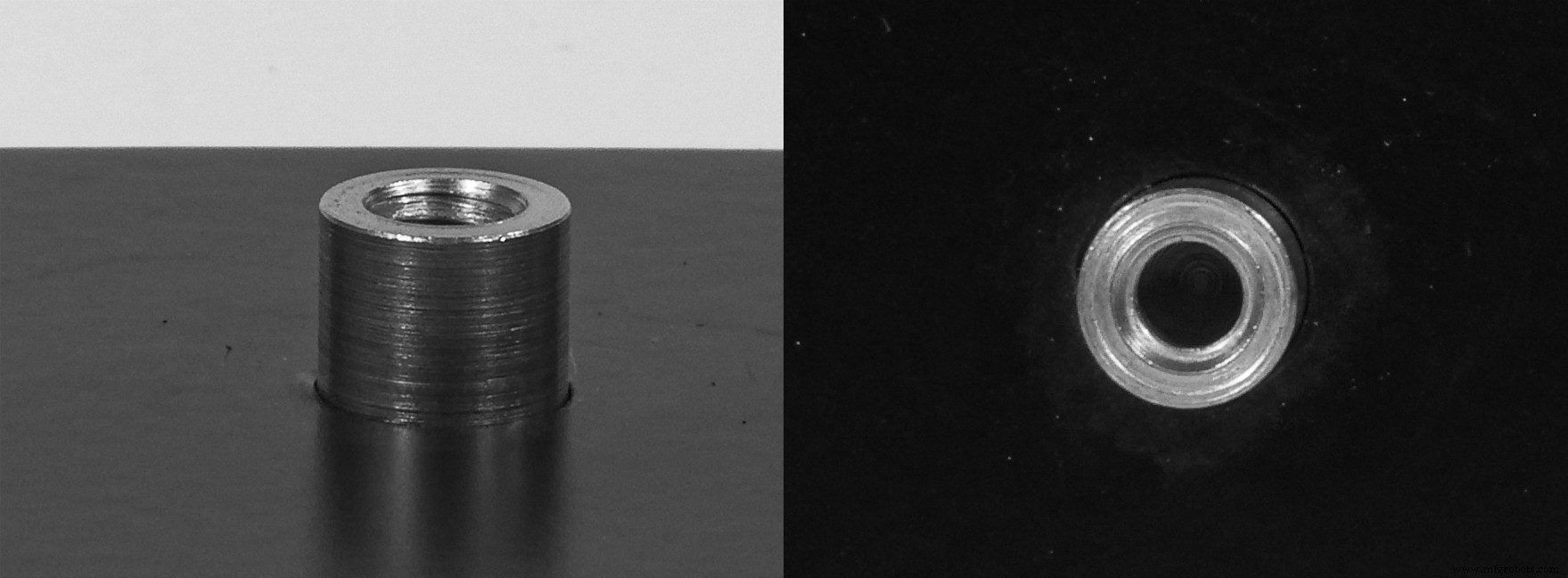

Stand-off: Een impasse is een bevestigingsmiddel dat wordt gebruikt om ruimte tussen twee objecten te creëren, meestal om ze op de juiste manier in een bepaalde ruimte te plaatsen. Een impasse geeft je een interne schroefdraad die kan worden gebruikt om dingen zoals moederborden of PCB's te monteren.

Noten:

Protocase heeft verschillende stijlen zelfklemmende moeren op voorraad voor gebruik in uw aangepaste behuizingen en onderdelen, elk met verschillende vereisten:

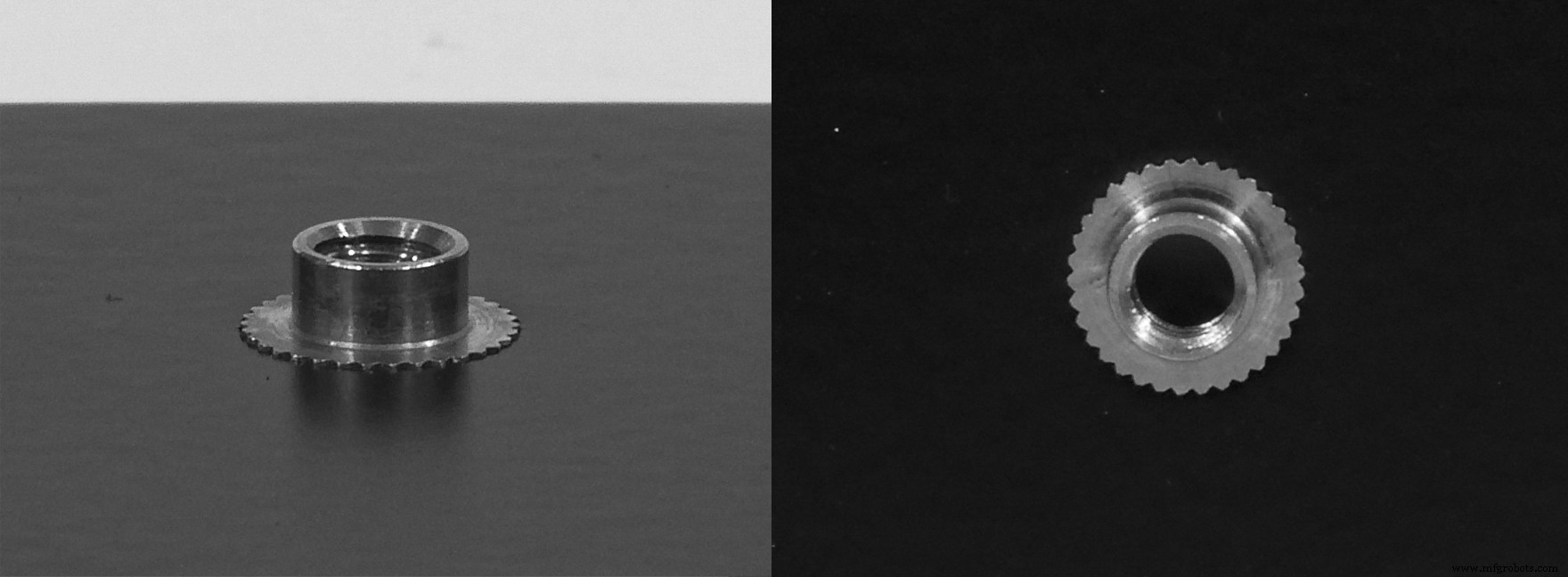

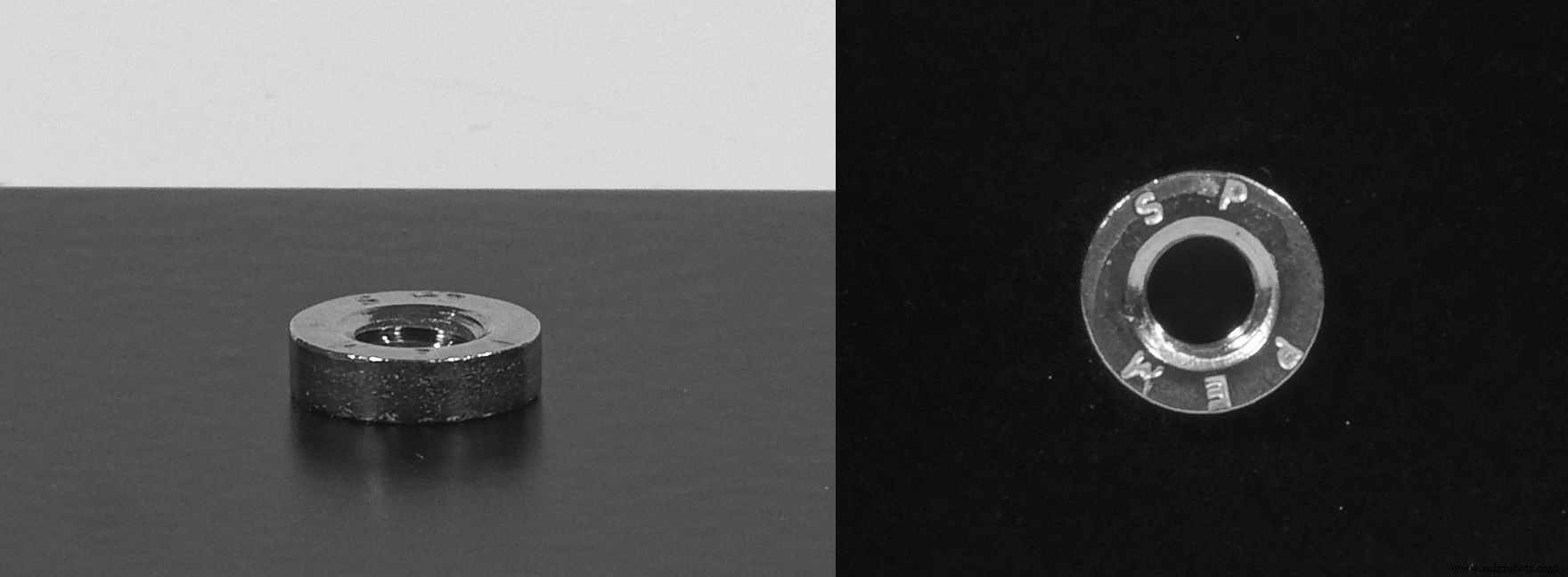

Moer :Beschouwd als een standaard zelfklevende moer, omhult dit type moer uw schroefdraad niet. Steekt uit aan één kant van het plaatwerk.

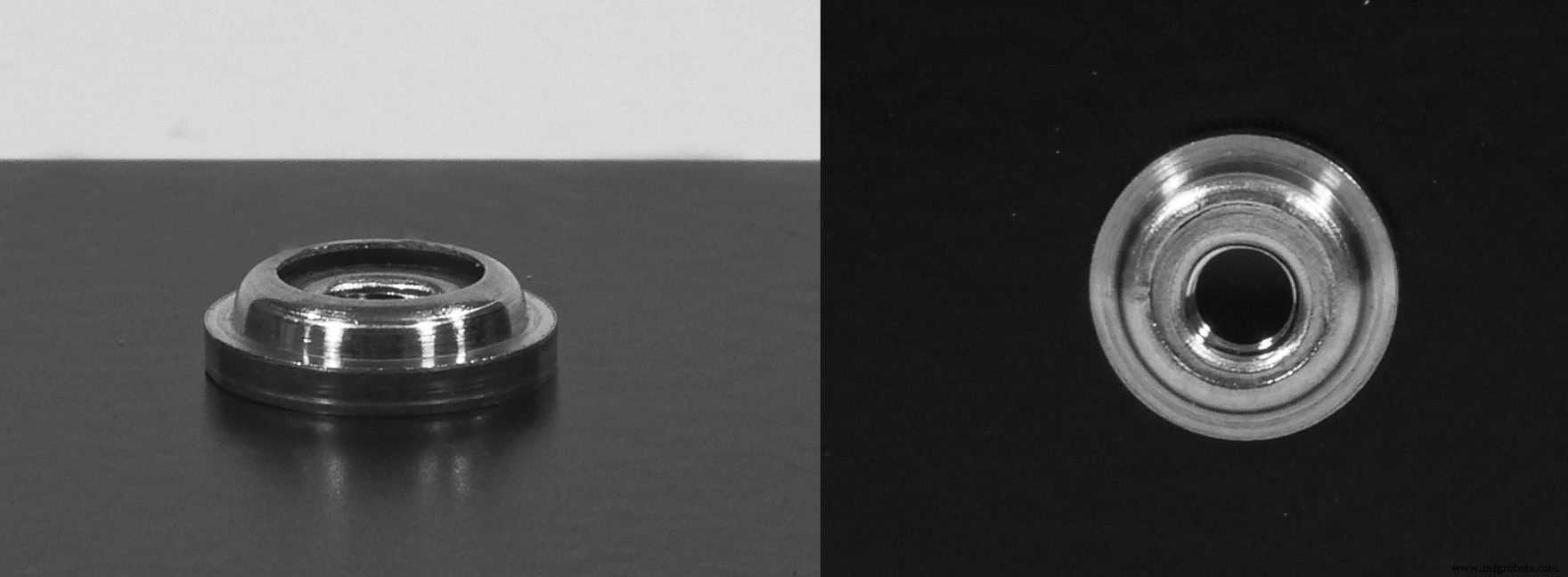

Miniatuurnoot :Dit type moer wordt gebruikt om bevestigingsmiddelen dichter bij de rand van een onderdeel te plaatsen. Steekt uit aan één kant van het plaatwerk.

Drijvende noot: Een zwevende moer zorgt voor een lossere tolerantie bij het plaatsen van de gaten, want als ze niet perfect zijn uitgelijnd, kan de draad naar boven drijven om het bevestigingsmiddel te ontvangen. Steekt uit aan één kant van het plaatwerk.

Blinde moer :Een blinde moer omhult uw schroefdraad, meestal om te voorkomen dat er vreemd materiaal binnendringt. Steekt uit aan één kant van het plaatwerk.

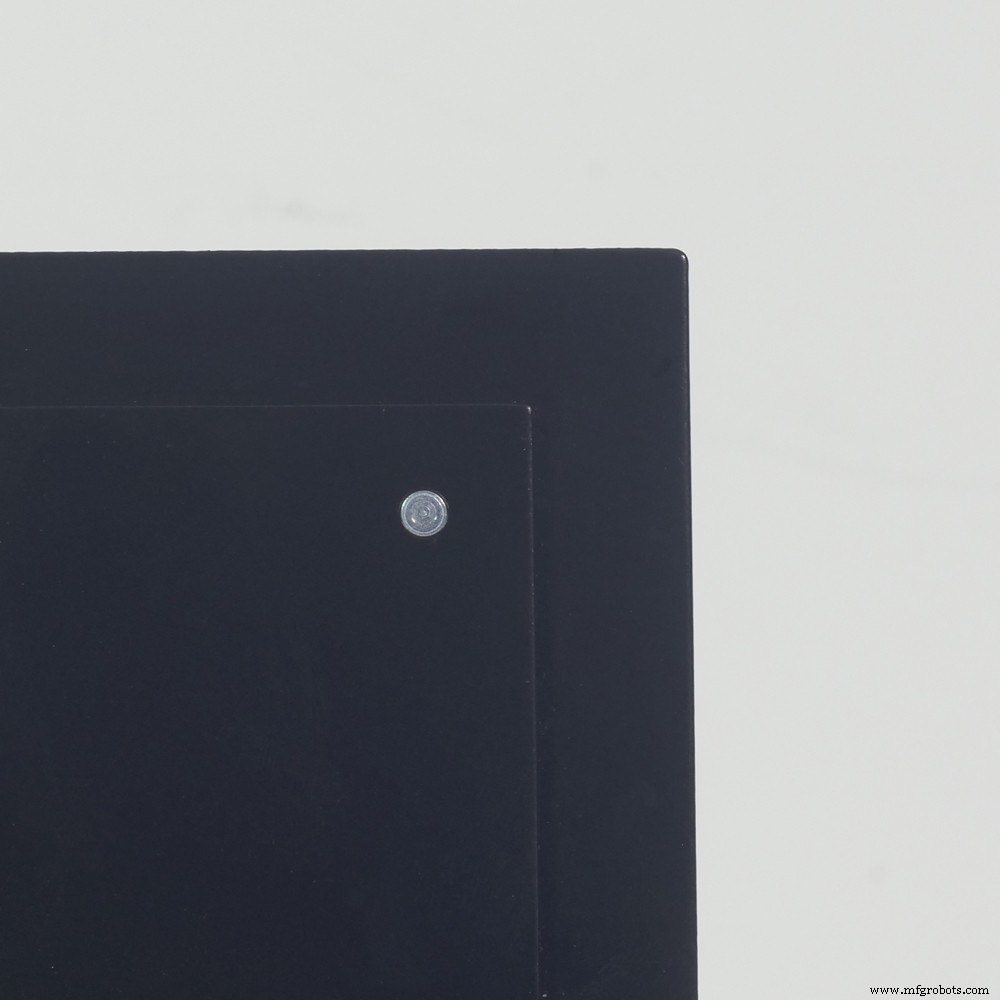

Flush moer :Deze moer wordt vlak met uw plaatwerk gemonteerd en steekt niet aan beide kanten van uw kast uit. Een geweldige vervanging voor een draadgat.

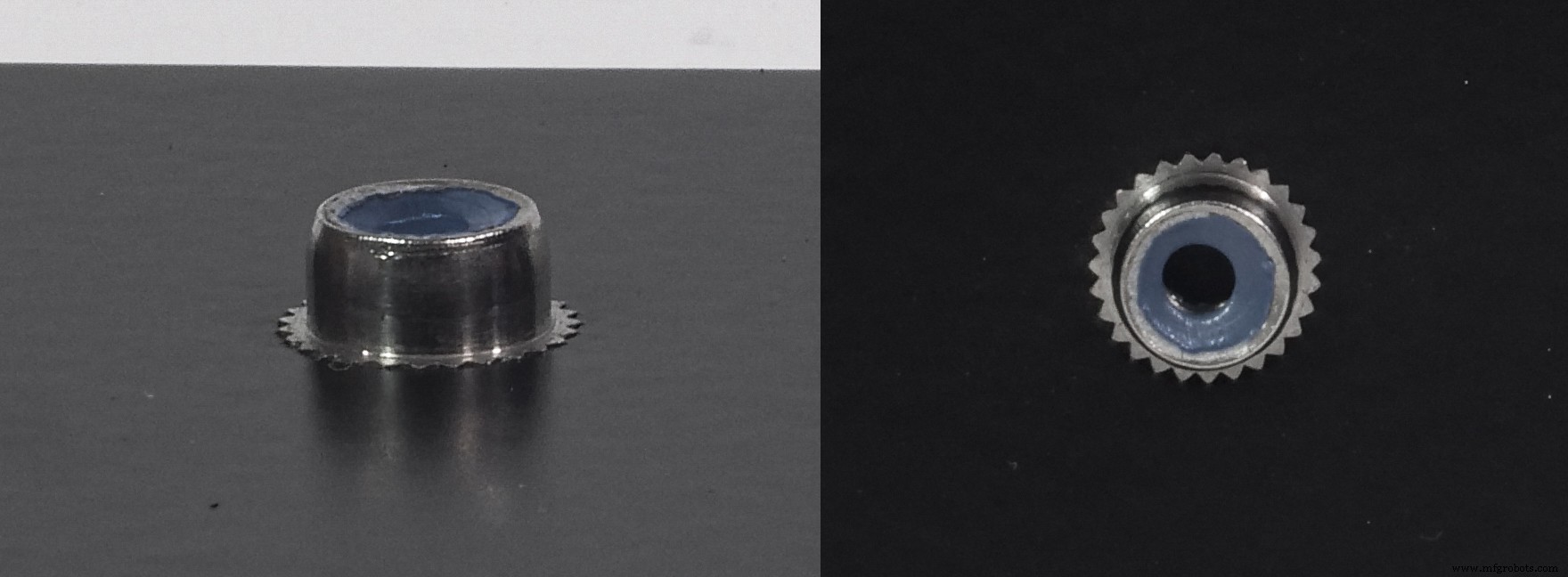

Nylon inzetmoer :Dit type moer bevat een in nylon gestoken borgschroefdraad die de wrijving met de schroef verhoogt om een ​​strakkere vergrendeling mogelijk te maken. Steekt uit aan één kant van het plaatwerk.

Conclusie

We hebben een grote verscheidenheid aan zelfklevende bevestigingsmiddelen in verschillende soorten en stijlen op voorraad, omdat we ervoor willen zorgen dat u voldoende opties heeft om een ​​ontwerp te maken dat uw technische of innovatie-uitdagingen gaat oplossen. Als je een bevestigingsmiddel nodig hebt dat we niet op voorraad hebben, neem dan contact met ons op - we zoeken graag wat je nodig hebt, voor extra levertijd en kosten.

Bekijk voor meer informatie onze Proto Tech Tip over zelfklevende bevestigingsmiddelen!
