38 Typen Klemmen: Uitgebreide Gids met Afbeeldingen

In dit artikel bespreken we de betekenis van klemmen, toepassingen en typen klemmen zoals C-klemmen, buisklemmen, slangklemmen, pijpklemmen, g-klemmen, draadklemmen en nog veel meer. Het gebruik van klemmen hangt af van de eisen van de uit te voeren werkzaamheden. Laten we kijken naar de definitie en typen.

Wat zijn Klemmen?

Klem betekenis: Een klem is een bevestigingshulpmiddel dat wordt gebruikt om objecten stevig vast te houden of te bevestigen om beweging of scheiding te voorkomen door inwaartse druk uit te oefenen. Het helpt bij het beveiligen van materialen voor nauwkeurig zagen of verbinden, afhankelijk van het type klem. Essentieel gebruikt in toepassingen als: metaalbewerking, houtbewerking en bouw.

Waarvoor wordt een Klem gebruikt?

Meesten van ons kunnen volstaan met een hamer of zaag, maar die enkele-hulpmiddel-filosofie geldt niet voor klemmen. Geen enkele klem is veelzijdig genoeg voor alle DIY-klemklussen.

Gelukkig komen klemmen in diverse stijlen, maten en modellen, en zoals elke timmeraar zal zeggen: je kunt nooit genoeg klemmen hebben.

Hier zijn de essentiële klemmen die u nodig heeft voor huishoudelijke reparaties en houtwerkprojecten. Houd er rekening mee dat u meerdere typen klemmen van verschillende maten nodig kunt hebben, zoals C-klemmen of veerklemmen, maar een gehringsklem of bandklem is meestal voldoende.

Een klem is een nuttig hulpmiddel om een werkstuk veilig op zijn plaats te houden tijdens het werken. Een klem kan worden gebruikt voor:

1. Houtbewerking en timmerwerk: Een klem bevestigt een houtstuk aan een werktafel tijdens zagen of kwasten.
2. Schilderen: Perfect om een werkstuk stabiel te houden tijdens het schilderen.
3. Metaalbewerking: Ideaal voor het vasthouden van alle metaalsoorten (staal, ijzer, aluminium, koper) bij lassen, slijpen, fabricage.
4. Boren: Op een boortafel houden klemmen het werkstuk stevig.
5. Vijlen: De vijldruk zou het werkstuk kunnen verplaatsen; een klem is hier erg nuttig.
6. Lijmen: Klemmen houden componenten op hun plaats tot de lijm gedroogd is.

Wat zijn de Typen Klemmen?

Er zijn veel verschillende typen klemmen afhankelijk van hun toepassing en eisen. Alle typen worden hieronder besproken:

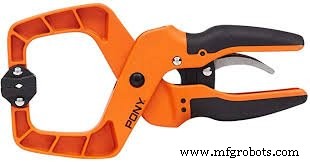

1. Handklemmen (Hand Clamps)

Handklemmen zijn handmatig bediende hulpmiddelen om een werkstuk tijdens montage of een productieproces vast te houden. Speciale kenmerken: klemtype of greepbereik, en specifieke toepassingen.

Toepassingen: Handklemmen zijn beschikbaar in diverse stijlen zoals staaf-, trek-, parallell- en wipklemmen, en worden gebruikt voor boekbinden, lijsten, deurproductie en bepaalde productieoperaties. Ook gebruikt met laboratoriumglas.

2. Schaarklemmen (Scissor Clamps)

Schaarklemmen functioneren als tillklemmen. De klemkracht wordt gegenereerd door het getilde gewicht. Ze hebben geribbelde klemkaken die in het deel graven voor betere greep. Hoofddoel: tillen.

Ook bekend als Schaartillers, Schaar Tillklemmen, en Tillklemmen.

Toepassingen: Verplaatsen van zware objecten zoals steen, graniet, bordes, barrières, gravestenen, platen, beton, blokken, klinkers. Elke klem heeft een specifiek greepbereik, draagcapaciteit en tillcapaciteit.

3. Verticaal Plaat Tillklem (Vertical Plate Lifting Clamp)

Verticaal plaat tillklemmen hebben teruggaande tanden die het gewicht van de last gebruiken om de klemkracht te verhogen en afglijden te voorkomen. Hoofddoel: tillen.

Geschikt voor alle warmgewalste constructiestalen met oppervlaktehardheid tot 25 HRc. Kunnen een plaat van horizontaal naar verticaal en vice versa tillen (180°). Uitgerust met open-houd- en sluitvergrendeling. Een veer zorgt voor initiële bijt voor zelfwerkende kracht.

4. Pneumatische Klem (Pneumatic Power Clamp)

Pneumatische klemmen zijn mechanische hulpmiddelen die klemkracht toepassen middels gecomprimeerde lucht. Gebruikt in productie en machines. Voorkeur door: grote productiecapaciteit en hoge snelheid.

5. Dimide Klemmen (Dimide Clamps)

Een Dimide klem is een zware metaal- en lasklem die snelheid en kracht combineert door de impact van een draaisleutel. Ontworpen voor hoge draaimomentbelasting met een impactsleutel.

De Dimide klem is betrouwbaar en consistent, ideaal om delen samen te persen, afglijden te voorkomen en de klemknelpunt van de productielijn te verwijderen.

Kenmerken: verwijderbare T-handvat en zestakelkop, voor eenvoudige aanpassing in krappe ruimtes en gebruik met diverse aandrijvingen (ratels, impactsleutels, draaimomentsleutels, verlengstangen).

Voorkeurredenen: hoge belasting, snelle actie, duurzaamheid. Gebruikt bij lassen (metaal) en bewerken.

Voordelen: Door impactsleutelcompatibiliteit 10 keer sneller aan te trekken dan andere klemmen. Bespaart tijd en ruimte op de opstelling.

6. Krachklem (Power Clamp)

Deze pneumatische klemmen sluiten stevig en krachtig. Ze zijn vaak automatisch, ingesteld op een timer om op vaste intervallen te klemmen en los te laten. Krachklemmen zijn oorspronkelijk ontwikkeld voor de auto-industrie om de productiviteit te verhogen en over te stappen van handmatige klemmen.

Nu gebruikt in montagelijnen en fabrieken. Besparen tijd door automatische werking en minder handmatige ingriep. Nuttig op moeilijk bereikbare plekken (afvoergoten, afgelegen gebieden).

Voordelen: Verhoogde productiviteit, controleerbare klemkrachten, efficiënt en consistent voor herhalende productie, automatisch aanpasbare werkondersteuning.

7. Wipklem (Toggle Clamp)

Een wipklem positioneert componenten veilig, meestal als onderdeel van een productieproces. Kenmerken: vergrendelen veilig en zijn snelwerkend, zodat een operator ze snel in/uit kan schakelen.

Kleine klemmen, veel gebruikt in metaalbewerking, houtbewerking, boren. Hebben een vlakke staaf die het gereedschap houdt en handvaten die heen en weer bewegen om de greep los te maken of aan te trekken. De handvat bedient de klem en heeft pennen en hebels om de kracht te vergroten.

8. Hydraulische Klem (Hydraulic Clamp)

Hydraulisch klemmen is buisgrijpen door klemmen die openen en sluiten via hydraulische druk, in tegenstelling tot standaardmachines waar alle bewegingen handmatig zijn. Populair bij grote diameter letselmachines als TracStar en mMegaMc.

Vergelijkbaar met pneumatische klemmen, maar gebruiken hydraulische kracht/geperst vloeistof voor klemkracht.

9. Aardklem (Ground Clamp)

Aardklemmen zijn mechanische hulpmiddelen voor het aarden van draden, stangen, buizen, antennes, etc. Ook gebruikt voor specifieke taken zoals lassen en vliegtanken.

Specificaties omvatten toepassing en materiaal. Afhankelijk van de constructie van de aarding zijn verschillende typen beschikbaar.

Aardklemmen verbonden met geïdentificeerde aardingspunten via kabels zijn de bewijsmethode om elektrostatische ontladingen van bewegende of vaste installaties in brandbare atmosferen te voorkomen.

10. C-Klemmen (C Clamps)

De C-klemmen, G-klem of G-kramp zijn een type klemhulpmiddel veel gebruikt in timmerwerk en lassen om hout- of metaalwerkstukken vast te houden.

De meest voorkomende klemmen; de vorm lijkt op de hoofdletters C of G. Het 'C'-gedeelte omvat de werkoppervlakte en het object, een lange schroef trekt de kaken dicht.

Ze zijn veelvoorkomend en de standaardklem voor veel toepassingen. Eenfachheid en beschikbaarheid zijn ongeëvenaard; meeste klemverzamelingen beginnen met een paar maten C-klemmen. Er zijn diverse ontwerpen: Standaard C-klem, dubbele aanlaag C-klem voor gelijke krachtverdeling, snelvrijgave C-klem, koperbeklede C-klemmen tegen letselspatters, diepgang C-klemmen voor grote diepgang.

Ideaal voor: houtbewerking, metaalbewerking, lage kosten.

11. Slangklem (Hose Clamp)

Een slangklem bevestigt en afdicht een slang op een nippel of fitting.

Mechanische hulpmiddelen om een slang op een fitting te bevestigen. Veel gebruikt voor irrigatie of autoslangen. Kleine cirkelvormige klemmen die met een kleine schroef worden aangedraaid, gemaakt van dun metaal (meestal aluminium).

Toepassingen: huishoudelijk of voertuigen, om kabels of gelijksoortige materialen te bundelen. Alternatief voor kabelbinders of tape, maar langlevender door metaalconstructie. Ideaal voor: buisfittingen.

12. Marman Klem (Marman Clamp)

Een Marman klem is een zware bandklem die twee cilindrische objecten uiteinde-aan-uiteinde samen klemt met een ringklem. Ook wel Marman ring. Bestaat uit een circulaire band met een interne V-vormige groef.

Cirkelvormig metaalstuk met opening waar de bout zit om los te maken of aan te trekken. Ideaal voor het verbinden van twee buizen of cylinders; handige beugel voor snelle vrijgave. Veel gebruikt bij brandstofleidingen in vliegtuigen.

13. Vergrendelingsklem (Locking Clamp)

Een vergrendelingsklem is een hybride van een tang en een C-klem. Heeft een C-vormige kaak en klemt het werkstuk door op de hefboom te drukken.

14. Draadkoordklemmen (Wire Rope Clamps)

Een draadkoordklem (ook kabelklem, draadkoordklem, U-klem, U-klem) bevestigt het lose einde van een lus aan het draadkoord. Bestaat uit een U-bout, een gesmeed of gegoten zadel, en twee moeren. De U-bout omvat twee lagen draadkoord.

Gespecialiseerde klemmen, niet gemakkelijk in bouwmarkten te vinden; wellicht online of via specialist. Doel: vastmaken van een los stuk draadkoord aan de touw zelf. Gemaakt van een metalen zadel en bouten. Weinig andere toepassingen, niet veelzijdig.

15. Materiaalhandelingsklem (Material Handling Clamp)

Materiaalhandelingsklemmen zijn klemhulpmiddelen voor het vasthouden van zwaar materiaal dat getild of gemanipuleerd wordt. Belangrijke kenmerken: specifieke toepassingen zoals draagcapaciteit en klemactie-orïntatie.

Hoofdzakelijk in bouw voor tillen/manipuleren van grote lasten. Veelvoorkomende typen voor tillen van rails, liggers, buizen, in fabrieken en gieterijen.

16. Mechanische Klem (Mechanical Clamp)

Eenvoudige klemmen waar het draaimoment in een schroefdraad het werkstuk vasthoudt.

Mechanische klemmen bevestigen slangen of buizen aan pipestutten. Specificaties: klemtype, diameter, materiaal. Ook wel slangklemmen genoemd; gebruikt waar flexibele vloeistofverbindingen nodig zijn.

Voorbeeld: aan de inlaatstut van een auto-waterpomp en radiateur. Beschikbaar in diverse maten en materialen (metaal of kunststof), als eenmalig of herbruikbaar.

17. Pijpklem (Pipe Clamp)

Een pijpklem wordt veel gebruikt in houtbewerking, pijpleidingen en meubelbouw. Bestaat uit fabrieksmatig geproduceerde klemkoppen (kaken) en een lengte standaard gegolfde buis.

Ook wel lijmklemmen genoemd omdat ze primair gebruikt worden om objecten voor lijmen vast te houden. Werken als schuifklemmen, maar met een cilindrische as in plaats van een vlakke staaf. Mechanische hulpmiddelen voor ophangen of bevestigen van buizen.

Specificaties: toepassing, klemtype, buisdiameter. Veel gebruikt in pijpleidingen en sanitair voor het ophangen van diverse buizen. Ook voor uitlaatpijpen, beschermingsrails, kabelgoten.

Er zijn diverse stijlen, maten en materialen afhankelijk van het type buis.

Ideaal voor: houtbewerking, lassen, metaalbewerking, grote openingscapaciteit.

18. F-Klem (F-Clamp)

Een F-klem, ook staafklem of snelklem genoemd, heeft de vorm van een 'F'. In gebruik vergelijkbaar met een C-klem, maar met grotere openingscapaciteit.

F-klemmen hebben een grote openingscapaciteit met een schuifstaaf voor eenvoudige aanpassing. Deze eigenschap maakt ze populair wanneer de openingscapaciteit van de C-klem ontoereikend is.

Beste toepassingen: houtbewerking, lassen, metaalbewerking, gieterij met grote openingscapaciteit.

19. Veerklem (Spring Clamp)

Een veerklem, veel gebruikt in houtbewerking en timmerwerk om onhandige of kwetsbare objecten vast te houden.

Ideaal voor huishoudelijke taken, met name lijmen: de klem houdt het werkstuk stil terwijl de lijm uithardt.

Handklemmen die werken via trekveer. Ze zijn erg sterk; eenmaal in positie houdt de veer ze stevig. Beschikbaar in diverse maten. Meestal van metaal met PVC-bekleding op handvat en punt ter voorkoming van letsel. Toepassingen: timmerwerk, juwelierwerk, diverse ambachten.

Veerklemmen zijn een van de meest efficiënte en kosteneffectieve mechanische hulpmiddelen. Wel lage klemkracht en beperkte openingscapaciteit.

Verantwoordelijk voor het strak houden van een tarp of het stoppen van beweging in een as zonder belasting. Gebruikt waar houtbewerking snel en betaalbaar moet.

20. Schuifklem (Sash Clamp)

Een schuifklem is een grote klem voor grote projecten als ramen of deuren. De naam verwijst naar het vastzetten van schuiframen. Lange staven houden grote objecten stevig. Meestal zijn twee schuifklemmen nodig voor een goede pasvorm.

De lange staaf heeft een vaste kaak die met een schroef wordt aangedraaid/losgemaakt. Schuifkaken kunnen over de lengte van de staaf schuiven om het project op diverse punten te bevestigen.

Schuifklemmen functioneren als parallellklemmen. Toepassingen: houtbewerking, grote montage. Ideaal voor het lijmen van brede panelen en grote montageën.

21. Snelwerkende Klemmen (Quick Action Clamps)

Deze klemmen werken met één hand, uitermate handig. U kunt zowel de klem als het te klemmen object vasthouden.

Hebben een snelle-vrijgave knop die met één vinger bediend kan worden voor razendsnelle actie. Ze zijn erg sterk en veelzijdig.

Eén van de meest veelzijdige en probleemloze handmatige klemmen. Quick-Grip of Snelwerkende klemmen zijn onder de populairste op de markt.

Bediening: eenhandig aandraaien door de duwhoed te pompen. Vergelijkbaar met F-klemmen maar met andere openingscapaciteiten. Beste toepassingen: werkversnelling, eenhandig bedienen, houtbewerking.

22. Vergrendelingskettingklemmen (Locking Chain Clamps)

Deze klemmen werken met één hand, uitermate handig. U kunt zowel de klem als het te klemmen object vasthouden.

Hebben een snelle-vrijgave knop voor razendsnelle actie. Ze zijn erg sterk en veelzijdig.

Eén van de meest veelzijdige en probleemloze handmatige klemmen. Quick-Grip of Snelwerkende klemmen zijn zeer populair.

Bediening: eenhandig aandraaien door de duwhoed te pompen. Vergelijkbaar met F-klemmen maar met andere openingscapaciteiten. Beste toepassingen: werkversnelling, eenhandig bedienen, houtbewerking.

23. Bladmetaalklemmen (Sheet Metal Clamps)

Bladmetaalklemmen lijken op vergrendelingsklemmen, maar de klemkaken hebben een groter oppervlak, ideaal voor bladmetaal en gelijkaardige materialen. Toepassingen: bladmetaal, metaalbewerking, slijpwerk, eenhandig.

24. Meubelklem (Cabinetry Clamp)

De meubelklem is ontworpen om de meerdere stappen van gezichtskastmontage in één eenvoudig proces te combineren.

Meubelklemmen aligneren twee aangrenzende kasten zodat de gezichtsframes gelijkvloers zijn om ze samen te schroeven, bereikt door klemkracht over tweeassen toe te passen. Ideaal voor: houtbewerking.

25. Tafelklemmen (Table Clamps)

Tafelklemmen worden meestal gebruikt in combinatie met een letstafel voor letselmontages, waardoor eenhandig klemmen met snelheid mogelijk is. Ideaal voor: letselmontage.

Het tafelblad bestaat uit een voor- en achterkaak die door handvaten worden bediend: sluiten voor een vast werkoppervlak, openen als verplaatsbare bankschroefkaken. Gaten in beide kaken houden plastic stiften die het werkbereik uitbreiden en het klemmen van grotere objecten toestaan.

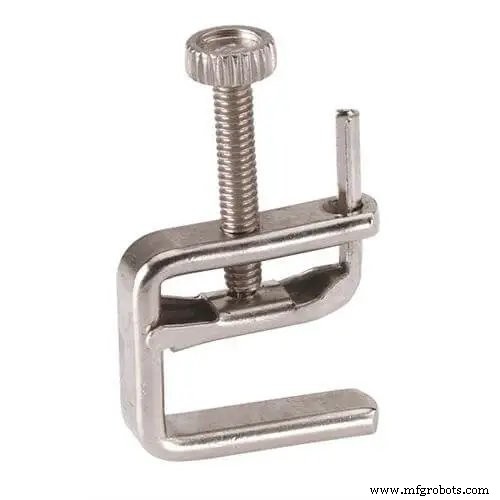

26. Kant Twist Klem (Kant Twist Clamp)

Een klein maar slim hulpmiddel voor diverse materialen en situaties, met name in hout- en metaalbewerking. Een Kant Twist klem lijkt op een C-klem, maar staat onder een hoek om materialen te houden die niet parallel lopen.

Eenvoudig te gebruiken, grote beweeglijkheid, erg sterk en stevig. Veel machinewerkplaatsen en lassers verkiezen vork-twist klemmen omdat ze belasting besparen door twee parallellkaken te gebruiken en kaakverplaatsing te voorkomen. Handvatafstand ten opzichte van klemkracht blijft verticaal, voorkomt draaien tijdens aandraaien.

Ideaal voor: lassen, metaalbewerking, bewerken, houtbewerking.

27. Houten Handschroefklemmen (Wooden Hand Screw Clamps)

Houten handschroefklemmen zijn traditionele houtwerksklemmen met kaakscharnieren die positionering onder verschillende hoeken toelaten. Veel gebruikt bij metaalbewerking, uitstekend voor meubelbevestiging. Verstelbare kaken voor oneffen hoeken.

Meestal van staal, zwaar en stevig. Sterk en duurzaam. Beste toepassingen: houtbewerking.

Een handschroefklem kan voor veel toepassingen: lijmen, schilderen, monteren. Diepe keel maakt het veelzijdig voor zowel kleine als grote werkstukken.

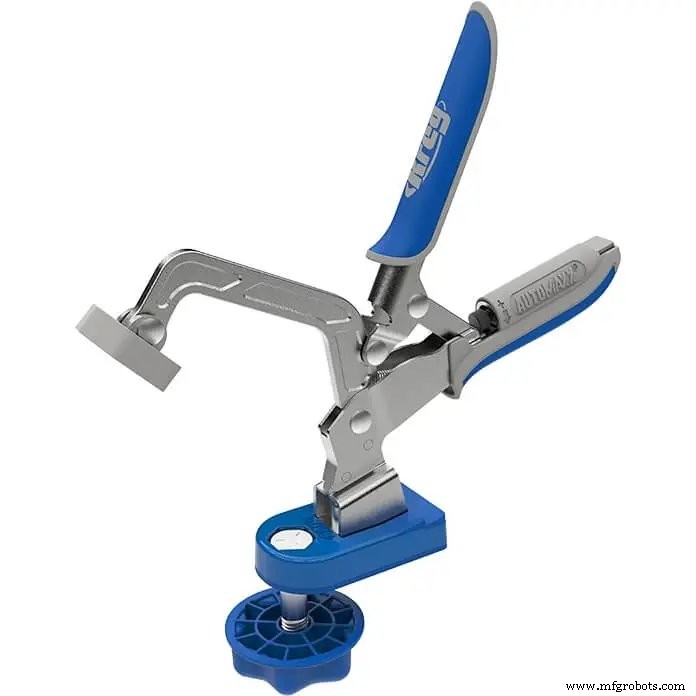

28. Bankklemmen (Bench Clamps)

Bankklemmen houden de werktafel op zijn plaats. Staan snelle klemming van een montage toe en zijn ideaal voor houten tafels via bevestigingsaccessoires. Veel gebruikt in houtbewerking om objecten op de bank vast te zetten. De bank vervangt de klemkaken.

Deze houtwerksklem is perfect voor het vasthouden van hout tijdens zagen, boren, hobelen. Sommige worden gebruikt voor montage, houtbewerking, lassen.

29. Gehringsklemmen (Mitre Clamps)

Gehringsklemmen houden gehringsverbindingen. De eerste waren eenvoudige C-vormige veren met scherpe puntjes die over de buitenhoek van de gehring sprongen. Schroeven en de rode houder liggen hoger dan de rechthoekige platen.

Gehringsklemmen zijn ideaal voor het verbinden van hoeken in montage. Toepassingen: montage, houtbewerking.

30. Lijstklemmen (Picture Frame Clamps)

Lijstklemmen zijn mechanische hulpmiddelen voor het samenvoegen van rechthoekige montageën zoals lijsten, tafelsteunen, raamframes, etc. Toepassingen: montage, houtbewerking.

31. Randklemmen (Edge Clamps)

Randklemmen grijpen de zijde van een onderdeel om de bovenkant vrij te houden voor bewerking. Zij komen in diverse stijlen. Een veelvoorkomend type is de getande verstelbare klem.

Randklemmen controleren hun positie in twee assen met drie verschillende schroeven. Ideaal voor het bevestigen van delen van een stootlets of lijmen aan een montage. Toepassingen: houtbewerking, lassen.

32. Bandklem (Web Clamp)

Veel gebruikt in meubelfabricage en houtbewerking. Een touw of stofband wordt om een object gewikkeld en de vaste hoeken worden vergrendeld. Een klikratel kan de banden aandraaien. Nuttig voor het bevestigen aan een groot object voor transport of voor het vasthouden tijdens het werk.

Bandklemmen zijn een van de beste klemmen voor het hanteren van onhandige vormen. De hoeken bevestigen de banden die de montage bijeenhouden. Vooral in meubelhoutbewerking. Toepassingen: vastzetten in houtbewerking en transport.

33. Balkklemmen (Beam Clamps)

Balkklemmen zijn mechanische hulpmiddelen om staalbalken en platen te tillen. Hoofddoel: tillen.

34. Trekkerklemmen (Trigger Clamps)

Deze veelzijdige klemmen kunnen met één hand bediend worden en worden soms eenhandige klemmen genoemd. Eenvoudig, sterk en betrouwbaar, te vinden in werkplaatsen, huizen, tuinen en hobbygereedschapskisten. Hebben trekkermechanismen voor kaakaanpassing. Omdat de trekker door een knop of hefboom bediend wordt, kan de klem snel en gemakkelijk losgemaakt worden.

35. Snelklem (Speed Clamp)

Ook wel staafklem of 'F'-klem genoemd door de lange vlakke staaf die een 'F'-vorm heeft. Veel gebruikt in hout- en metaalbewerking om twee materialen samen te houden tijdens lijmen, schroeven of lassen. Werkt als een C-klem maar met grotere kaak en dus groter vermogen om grotere objecten te houden. Schroeven draaien de klemmen vast, omgekeerde actie lost ze.

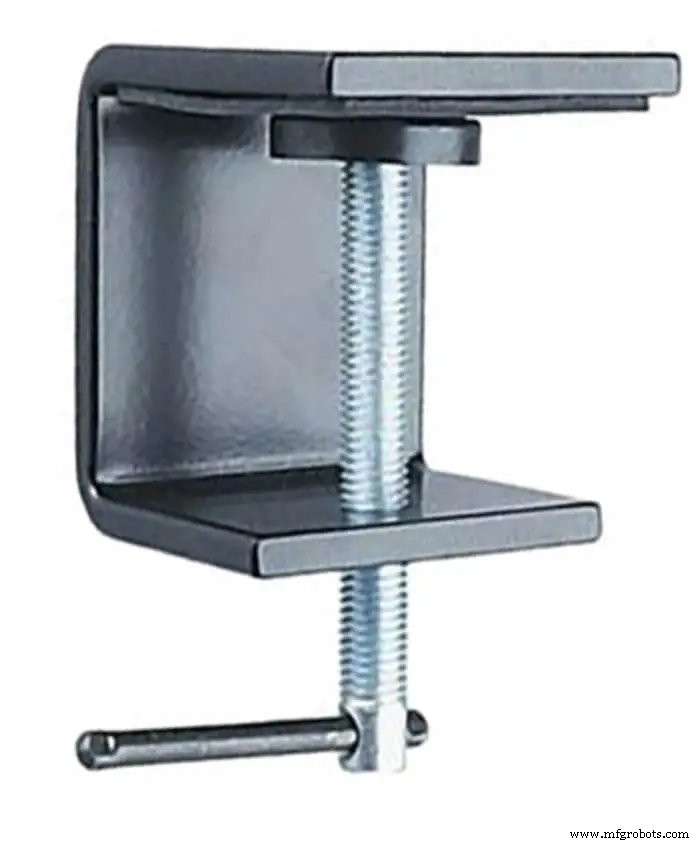

36. Schroefklem (Screw Clamp)

Deze klemmen hebben twee handvaten die worden aangedraaid of losgemaakt door te draaien door de draad. Ze hebben een erg sterke greep en worden veel gebruikt in hout- of metaalbewerking.

37. Parallellklem (Parallel Clamp)

Een parallellklem met eenhandige trekker oefent druk uit via twee parallell verticale kaken. Veel gebruikt om werkstukken op grote oppervlakken als tafelbladen en deuren te bevestigen.

Grote openingscapaciteit; kaken blijven parallell onder verhoogde belasting voor grote drukverdeling en voorkoming van indrukken in hout. Veel gebruikt bij productie van deuren, panelen, kastdeuren, kastbodem, dozen, tafels, frames.

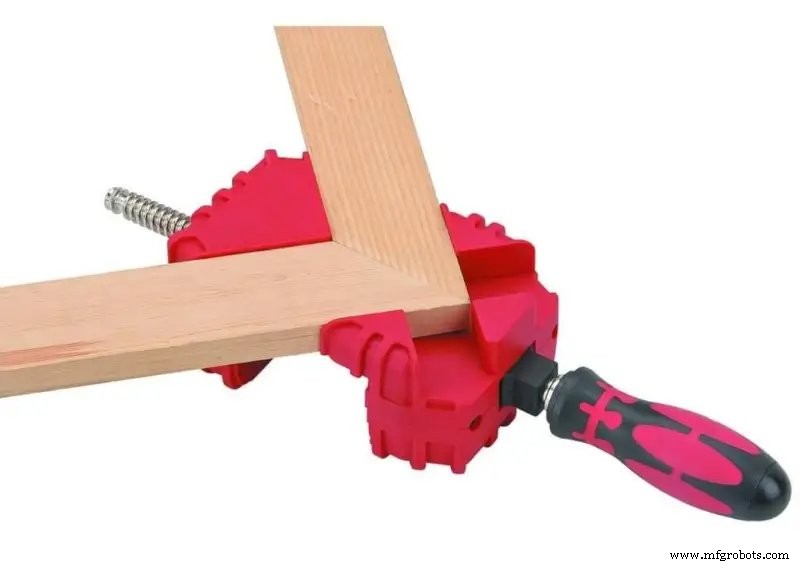

38. Hoekklem (Corner Clamp)

Er is geen betere klem dan een hoekklem voor het bevestigen van verbindingen van twee werkstukken onder een 90-graden hoek. Omdat ontworpen voor hoekverbindingen, niet bruikbaar voor andere algemene klemdoeleinden.

Hoe een klem te gebruiken

1. Plaats altijd een reststuk hout tussen de klemkaken en de houtdelen om het geklemde deel te beschermen.
2. Om afglijden te voorkomen, oefen de klemkracht verticaal of loodrecht op het deel uit.
3. Gebruik bij klemmen altijd minstens twee klemmen om rotatie te voorkomen.
4. Wees voorzichtig om de klem niet te strak aan te trekken. Oversaandraaien kan breuk veroorzaken.

Dit was alles over de typen klemmen inclusief C-klemmen, buisklemmen, slangklemmen, pijpklemmen, g-klemmen, draadklemmen en meer met afbeeldingen voor beter begrip. Hopelijk heeft u het artikel genoten en nuttige informatie opgedaan.
