Uw onderdelen labelen met Engraver Filler

We hebben eerder het schilderen en verven van 3D-geprinte onderdelen behandeld om een ​​andere esthetiek te bereiken. Als u alleen gemakkelijk leesbare letters of een gemarkeerde rand aan uw onderdelen hoeft toe te voegen, kunnen deze processen een beetje lang duren. Vooral in de maakindustrie moeten fabrikanten hun gereedschappen en armaturen labelen om ze gemakkelijk herkenbaar te maken. Met gelijk gevormde onderdelen is het labelen van uw gereedschap van cruciaal belang! Hieronder bespreken we een eenvoudige truc om 3D-geprinte onderdelen duidelijk te labelen en af ​​te werken met behulp van graveervuller. We hebben dit proces van een klant geleerd en we zijn verheugd om het te delen!

1. Graveurvuller selecteren

Als je niet bekend bent met graveervuller, wordt het gebruikt om etsen en gravures in te kleuren door ze te vullen met een wassubstantie. Een veel voorkomende plaats die u kunt vinden, is op bowlingballen - logo's van fabrikanten worden in bowlingballen geëtst en graveervuller wordt gebruikt om de logo's kleur te geven. De graveurvuller die ik heb gebruikt, is bedoeld voor bowlingballen, maar het werkt nog steeds op vrijwel alles wat gegraveerd is. Voor gereedschap en armaturen moeten de labels opvallen, dus heb ik de fluorescerende kleur gebruikt.

2. De gravure ontwerpen

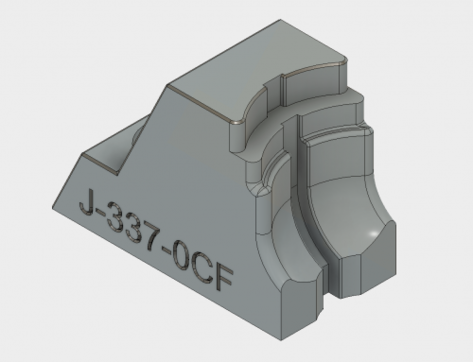

Een van de dingen waar u voorzichtig mee moet zijn, is het ontwerp van de gravure zelf - dit moet u doen in het CAD-programma waarin het onderdeel is ontworpen. Het vulmiddel zal de inzetgedeelten van het onderdeel opvangen en vullen. Dit betekent dat u de vorm of tekst in het onderdeelmodel in uw ontwerpprogramma moet snijden.

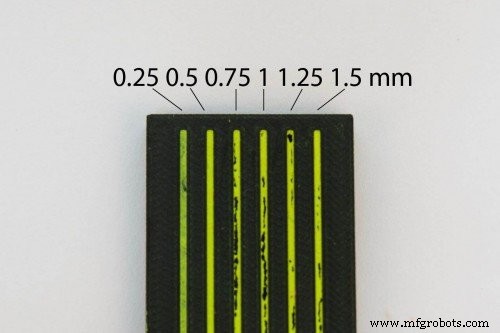

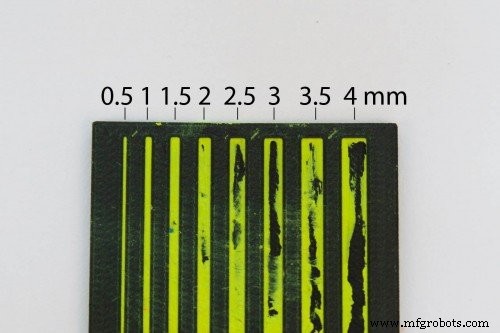

De diepte en breedte van deze extrusiesneden is belangrijk - als de snede te dik is, kan het vulmiddel er gemakkelijk afwrijven. Als het te diep is, duurt het een paar passen om de scheur correct te vullen. Het meeste succes had ik met 0,5 mm – 1 mm breedte en 0,5 mm diepte. Van een klein testmonster, met een breedte van 1,5 mm en meer, was de vulstof gemakkelijk af te wrijven en te krassen. Veel graveervullers zijn neon of fluorescerend, dus ze zijn gemakkelijk te herkennen, zelfs met dunne geometrieën!

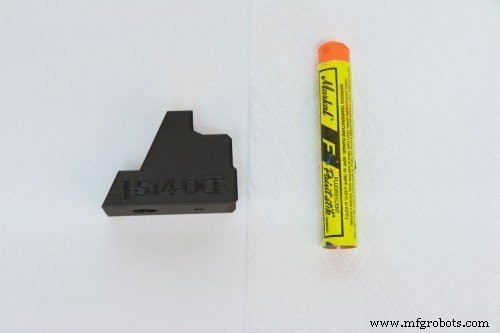

3. Druk het onderdeel af

Print het onderdeel uit. Gravures werken het beste op de boven- of zijvlakken van een onderdeel tijdens het afdrukken. Als je gravures aan de onderkant van je onderdeel hebt, wil je misschien een afschuining toevoegen aan de randen van de gravure, zodat er geen ondersteunend materiaal nodig is.

4.Vul de gravure

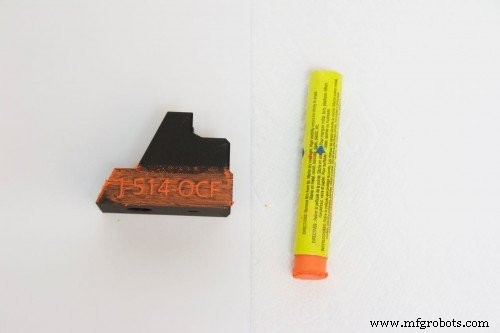

Veeg de punt van de graveervuller heen en weer over het deel waarmee u werkt - het oppervlak zal bedekt zijn met graveervuller, maar dat is ok - het is niet permanent. Als je over de gravure veegt in plaats van erlangs, zal het materiaal beter vullen omdat het aan de hoeken van de gravure blijft haken.

5.Veeg overtollig vulmiddel weg

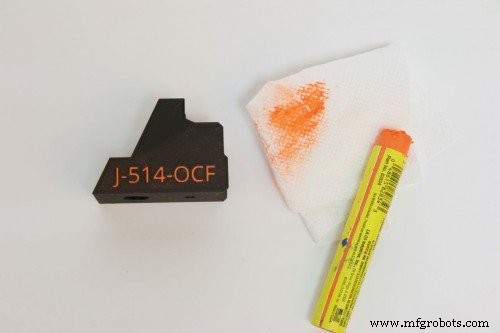

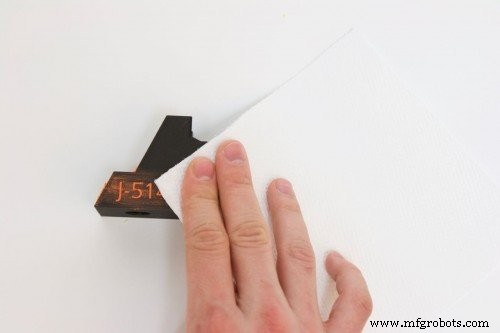

Pak een papieren handdoek en veeg de graveervuller op het oppervlak af. Je zult merken dat het vulmiddel alleen plakt als het zich in een holte van het onderdeel bevindt, dus alle tekst en scheuren worden opgevuld. In sommige gevallen werkte een natte papieren handdoek goed om al het overtollige te verwijderen.

6. Gebruik het onderdeel!

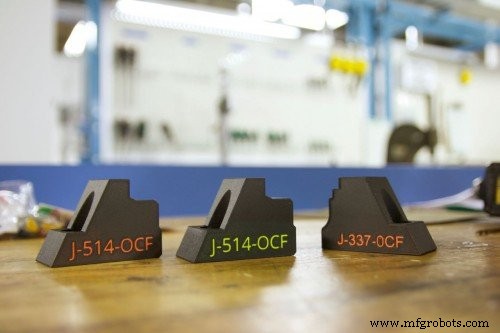

Nu is uw onderdeel compleet en gelabeld! Deze methode is een zeer snelle en eenvoudige manier om alles, van tekst tot bijsnijden, van uw kant te laten opvallen, en heeft dus zowel een functioneel als esthetisch doel als het gaat om onze onderdelen en toepassingen.

7.Sommige opmerkingen

De graveurvuller is een geweldige en eenvoudige truc voor het labelen van onderdelen zoals gereedschap en armaturen of het toevoegen van een mooi hoogtepunt, maar in een paar gevallen werkt het niet erg goed. Het materiaal zelf is wasachtig, dus het kan gemakkelijk slijten als het constant ergens tegenaan wrijft. De specifieke marker die ik heb gebruikt heeft een temperatuur van -45C tot 60C, dus het werkt niet zo goed bij hogere temperaturen. Dit kan veranderen, afhankelijk van de specifieke vulstof die u gebruikt.

Zoals eerder vermeld, is dit een heel leuke truc die we van een van onze klanten hebben opgepikt! Als je tips en trucs hebt die je hier zou willen zien, neem dan contact met ons op! Als u geïnteresseerd bent in onze printers, bestel dan een voorbeeldonderdeel en kijk hoe onze onderdelen presteren.
