Maximaliseer de schroefdraadprecisie en de levensduur van het gereedschap met het 193 eindrolhulpstuk van CJWinter

Air-Way, de grootste onafhankelijke fabrikant van hydraulische fittingen van het land, is een partnerschap aangegaan met CJWinter om het 193 eindrolhulpstuk te integreren in zijn Buffoli CNC-roterende transfermachines. Deze samenwerking demonstreert het vermogen van het hulpstuk om schroefdraad van hoge kwaliteit aan beide zijden van een onderdeel te leveren, terwijl de hoge productiesnelheden behouden blijven.

Draadwalsen is een koudvervormingsproces waarbij materiaal wordt verplaatst met behulp van geharde walsmatrijzen om draden, spieën of kartels te produceren. Vergeleken met traditioneel draadsnijden biedt draadwalsen een versterkte tandgeometrie, superieure oppervlakteafwerking, nauwere toleranties en snellere cyclustijden.

Met eindwalsen wordt de draad op een roterend onderdeel gerold door de rolkop lineair langs de as van het onderdeel te bewegen, waardoor het gereedschap met uiterste precisie kan worden gepositioneerd.

Aanbevolen inhoud

Volgens CJWinter bevat het 193 eindrolhulpstuk verschillende ontwerpinnovaties die het onderscheiden van conventionele eenheden:

• Voorplaat uit één stuk met geïntegreerde afstandhouders voor een robuuste, onopvallende constructie.
• Afgedichte tandwielaandrijvingen en fijnafstelbare schroeven die de installatie vereenvoudigen en een herhaalbare positionering garanderen.
• Lage wrijving, ultraharde coatings op de dubbele platen die de draadrollen nestelen, waardoor slijtage wordt verminderd en de standtijd wordt verlengd.
• Verminderd aantal componenten, wat zich vertaalt in een lichtere voetafdruk (15 lb) en eenvoudigere machine-installatie.
• Door middel van koelmiddel dat de rollen gesmeerd houdt en de opbouw van spanen op zowel het werkstuk als het gereedschap elimineert.

Het hulpstuk kan worden uitgerust met een schacht met een diameter van 1,5 inch of een CAT40-schacht, wat flexibiliteit biedt voor een breed scala aan toepassingen en verbeterde stijfheid.

Voor het aanpassen van de afstand tussen de drie rollen zijn slechts drie borgschroeven en een enkele draai aan de kop nodig. Deze enkele actie verplaatst alle rollen gelijkmatig, waardoor een uniforme verdeling van de belasting wordt gegarandeerd en de concentriciteit ten opzichte van de middellijn van het onderdeel behouden blijft.

In tegenstelling tot conventionele eindrolkoppen die openspringen om de schroefdraad vrij te maken en vervolgens terugtrekken, rolt de 193 verder, stopt de spil en keert vervolgens om terwijl deze wegrolt. Deze omkeerbare actie zorgt voor een dubbel polijsteffect, waardoor een gladdere afwerking ontstaat en de standtijd met ongeveer 100% wordt verlengd.

“Draadwalsen zorgt voor een polijsteffect dat een superieure afgewerkte vorm oplevert”, zegt Liberato Pietrantoni, CJWinter’s Director of Global Sales. “De roll-on en roll-off-cyclus van de 193 zorgt voor een dubbele polijsting die vooral waardevol is voor harde materialen.”

Omdat de 193 de noodzaak van interne veeropeningsmechanismen elimineert, weegt hij 15 pond (aanzienlijk lichter dan de typische 40 pond van conventionele koppen), waardoor de spindelslijtage wordt verminderd en de insteltijd wordt verkort tot minder dan een uur.

Roterende tussenbak in punt

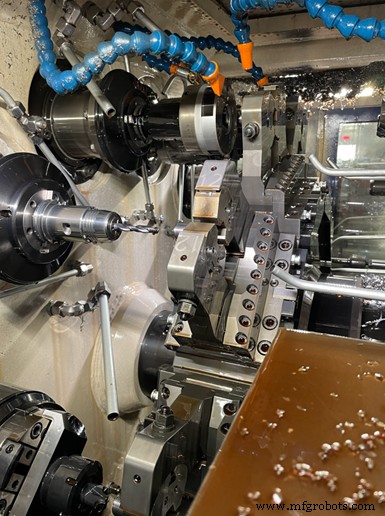

Vorig jaar meldde Production Machining dat Air-Way zijn eerste Buffoli CNC-roterende transfermachine aan zijn fabriek in Hamilton, Indiana, had toegevoegd. Het familiebedrijf, bekend om zijn hydraulische fittingen met een groot volume, installeerde vervolgens een tweede machine en begon met het testen van de CJWinter 193 eindrolkoppen.

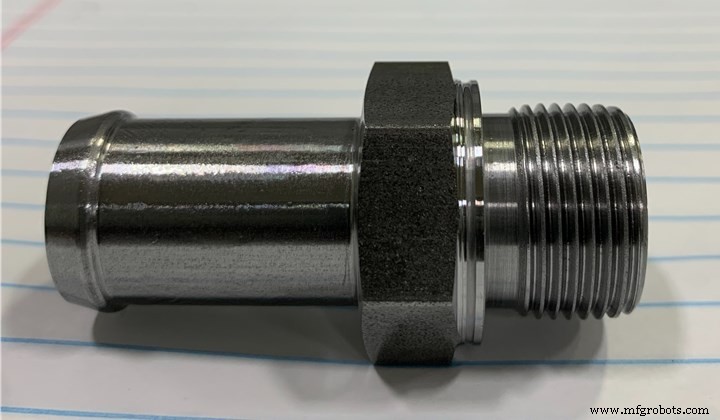

Hydraulische fittingen die in grote hoeveelheden op roterende transfermachines worden geproduceerd, zijn ideale kandidaten voor het draadwalsen, omdat het proces consistente, hoogwaardige schroefdraden oplevert met minimale gereedschapsslijtage.

Het technische team van Air-Way werkte samen met CJWinter om het 193-hulpstuk op maat te maken voor de volledige productlijn, waarbij soms twee eenheden op één machine werden gemonteerd om plaats te bieden aan fittingen waarvoor schroefdraad aan beide zijden nodig is.

Door rigoureuze tests en nauwe samenwerking valideren Air-Way en CJWinter de prestaties van het 193-hulpstuk, waarmee het potentieel wordt aangetoond om de productie van grote volumes te stroomlijnen en tegelijkertijd de draadkwaliteit en de duurzaamheid van het gereedschap te verbeteren.
