LED-kleurensequencer

Componenten en benodigdheden

Arduino UNO
× 1
Broodplank (algemeen)
× 1
LED's
× 4
Jumperdraden (algemeen)
× 10
Weerstand 221 ohm
of 220 ohm zou prima zijn
× 4
9V-batterij (algemeen)
× 1

Apps en online services

Arduino IDE
Arduino Web Editor

Over dit project

De light sequencer is een heel eenvoudig en leuk verlichtingssysteem dat iedereen kan maken en coderen. Ook kan de code worden gewijzigd, zodat u uw eigen unieke lichtpatroon kunt ontwerpen.

Instructies

Stap 1

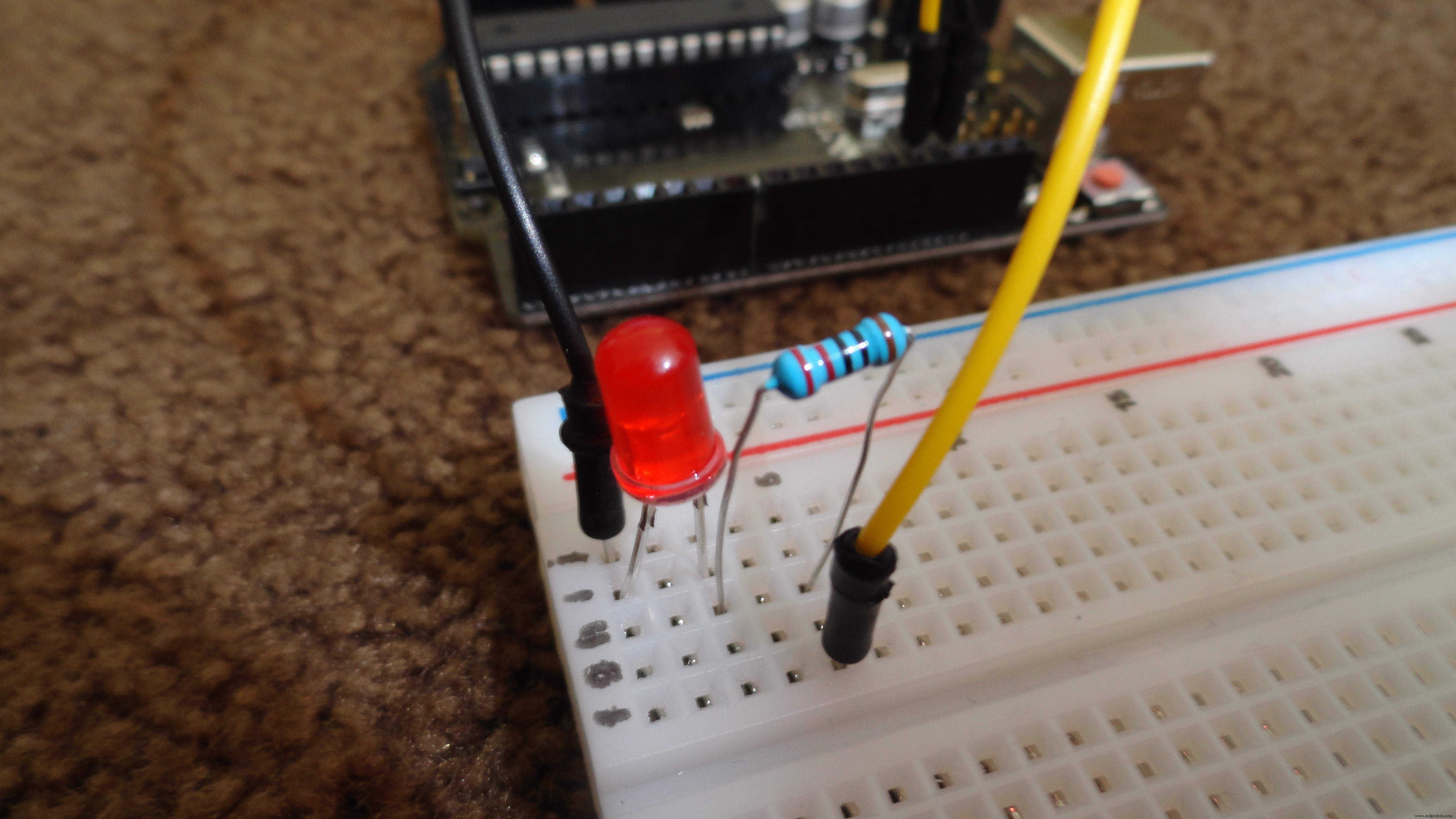

Neem eerst je Arduino en breadboard, neem een ​​kleine jumperdraad en steek deze op de grond op de Arduino en het eerste gat op het breadboard. Als u klaar bent, neemt u een LED en steekt u zijn lange been recht onder de draad. Neem dan een weerstand van 220 ohm en steek deze onder het korte been van de led. Neem nog een korte jumperdraad en steek deze onder de weerstand en sluit die aan op pin 13.

Stap 2

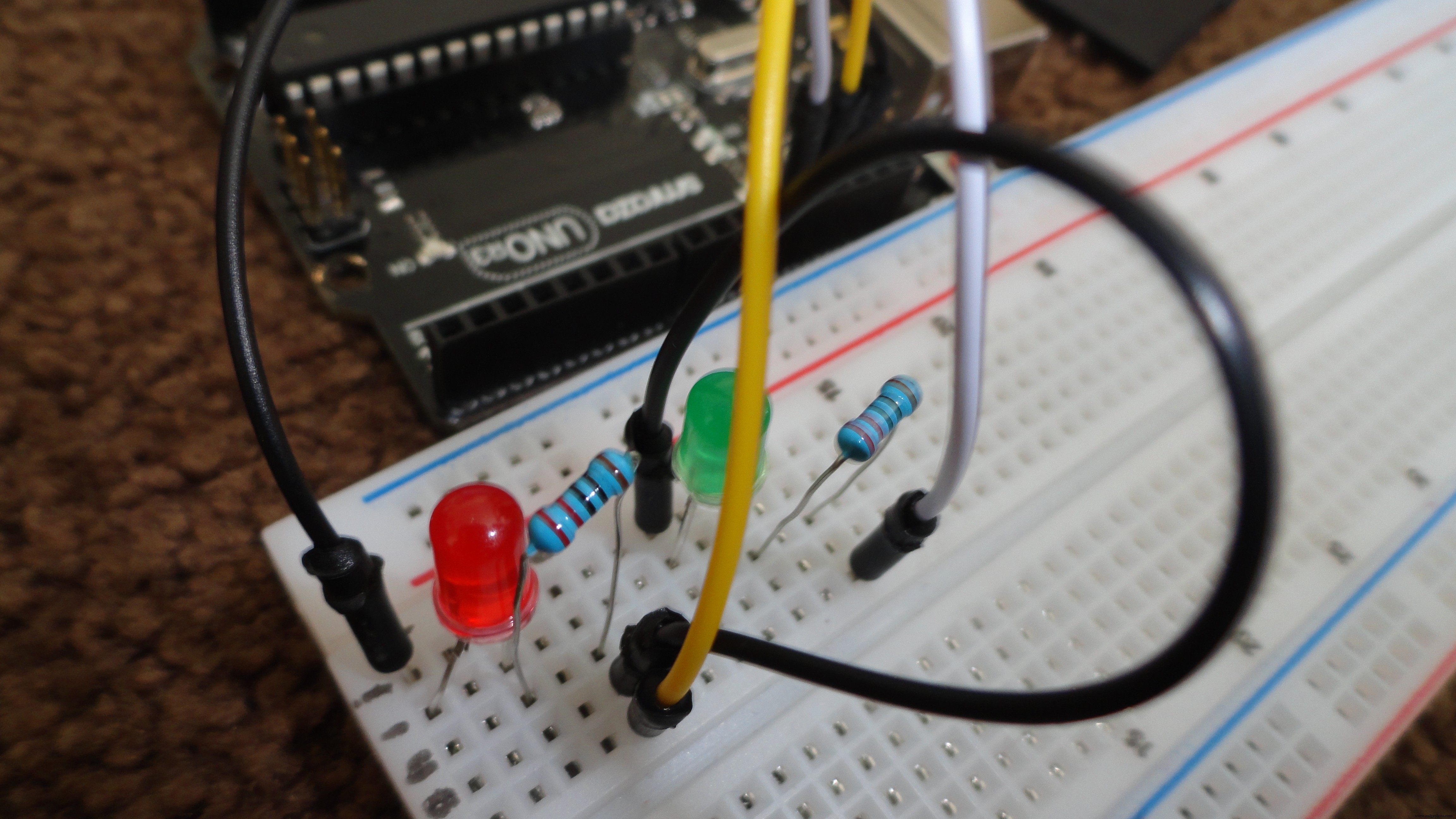

Neem een ​​andere jumperdraad en steek deze tussen de weerstand en de gele draad. Pak die draad en leg hem in een nieuwe rij. Doe dezelfde dingen als stap één, behalve dat deze keer het korte been van de draad onder die in de nieuwe rij zit en op het einde de einddraad in gaatje 12 steekt.

Stap 3

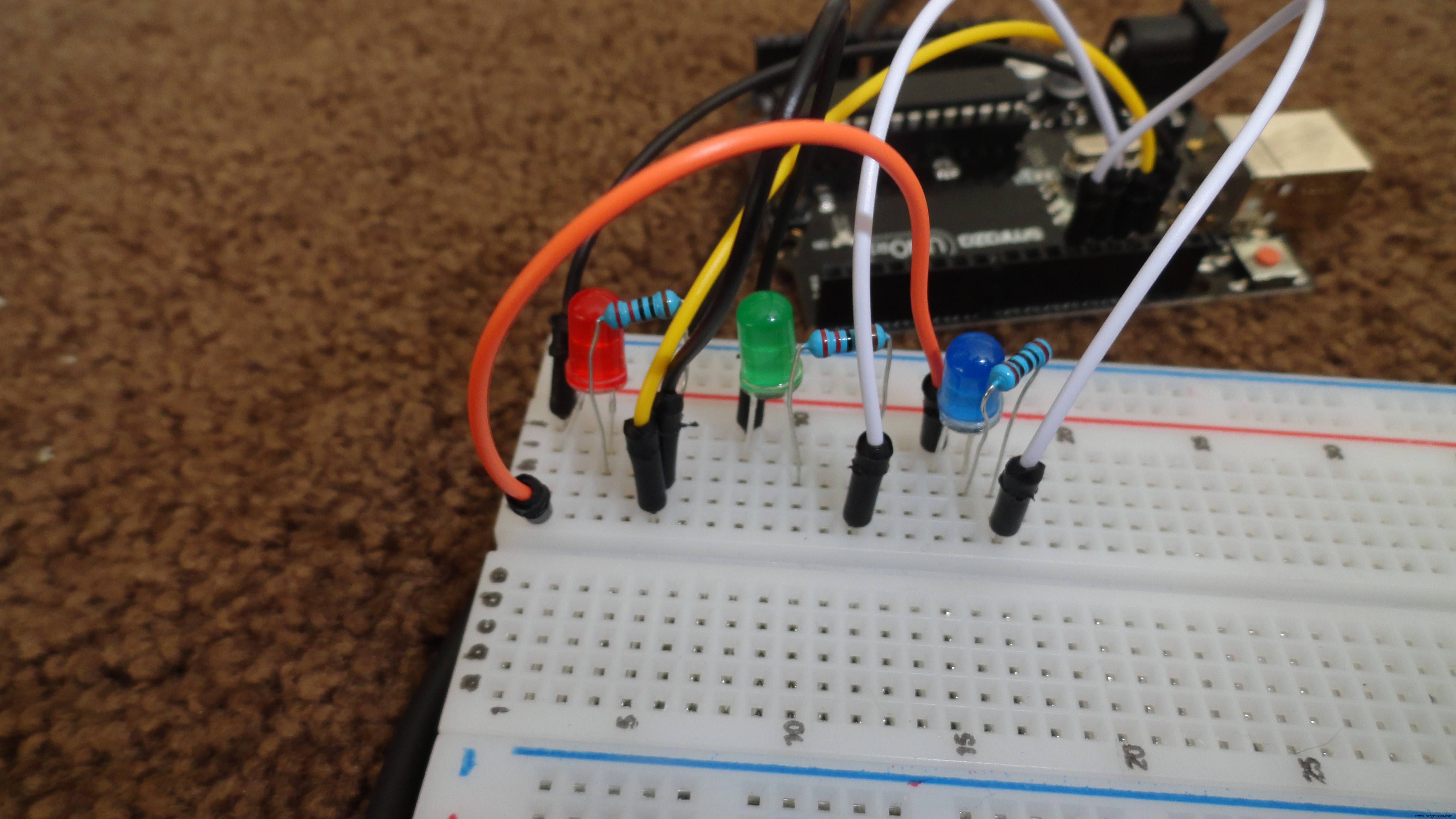

Neem nog een draad en leg deze onder de allereerste draad (onder het lange been van de LED) en steek deze in een nieuwe rij aan de andere kant van de tweede LED en herhaal stap één en sluit de einddraad aan op pin 11.

Stap 4

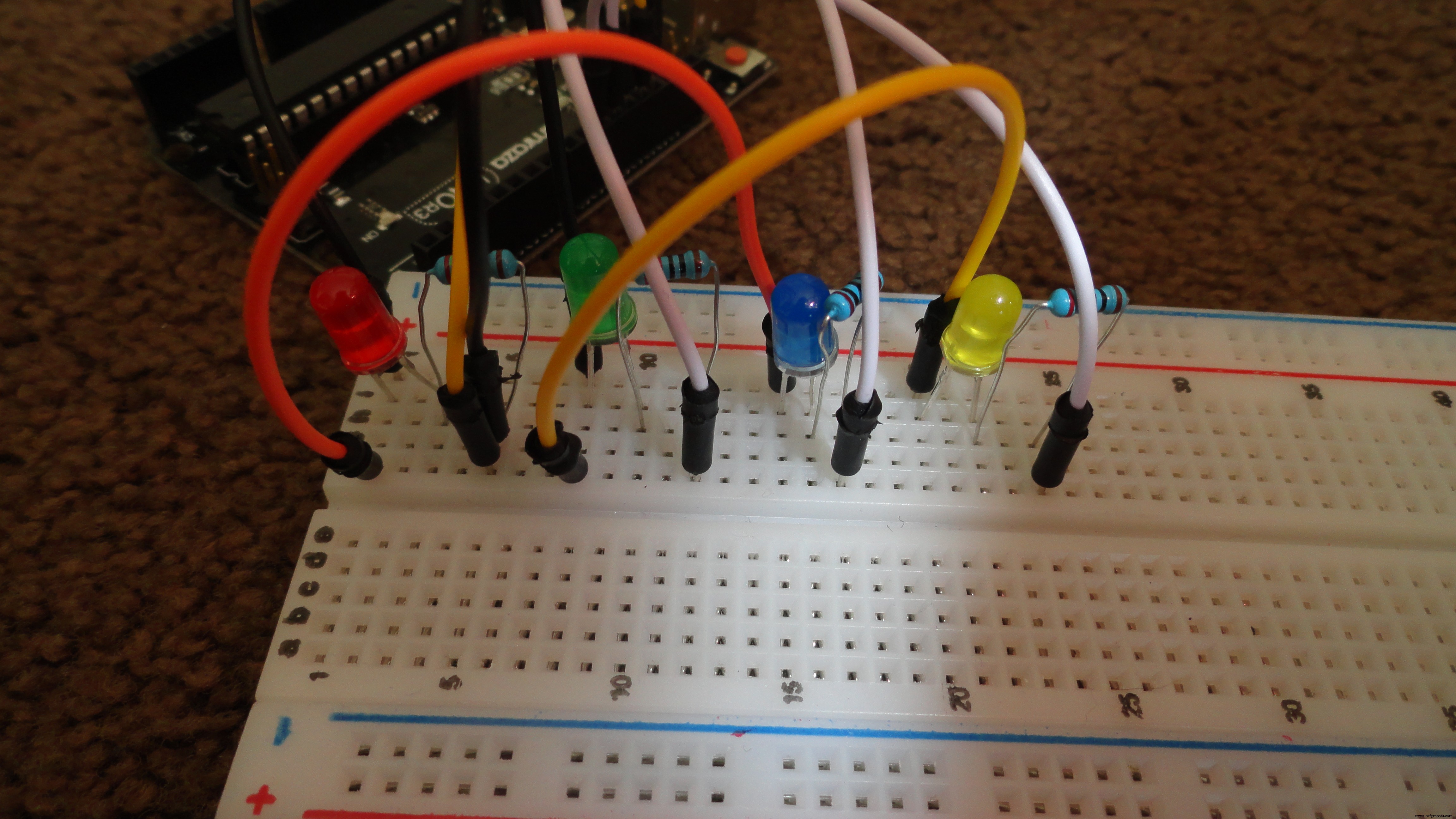

Neem nog een jumperdraad en steek deze onder de tweede LED. herhaal stap één opnieuw en sluit de laatste draad aan op poort 10 op de Arduino. Download het programma en het eindproduct ziet er als volgt uit:

Bedankt voor het bekijken van mijn project, laat een like achter!

Code

  • lichtsequencer
lichtsequencerArduino
void setup() { pinMode(9, OUTPUT);pinMode(10, OUTPUT);pinMode(11, OUTPUT);pinMode(12, OUTPUT);pinMode(13, OUTPUT);}void loop() {digitalWrite (13, HOOG); digitalWrite (12, LAAG); digitalWrite (11, LAAG); digitalWrite (10, LAAG); digitalWrite(9, LAAG); vertraging (300); digitalWrite(13, LAAG); digitalWrite (12, HOOG); digitalWrite (11, LAAG); digitalWrite (10, LAAG); digitalWrite(9, LAAG); vertraging (300); digitalWrite(13, LAAG); digitalWrite (12, LAAG); digitalWrite (11, HOOG); digitalWrite (10, LAAG); digitalWrite(9, LAAG); vertraging (300); digitalWrite(13, LAAG); digitalWrite (12, LAAG); digitalWrite (11, LAAG); digitalWrite (10, HOOG); digitalWrite(9, LAAG); vertraging (300); digitalWrite(13, LAAG); digitalWrite (12, LAAG); digitalWrite (11, LAAG); digitalWrite (10, LAAG); digitalWrite(9, HOOG); }

Schema's

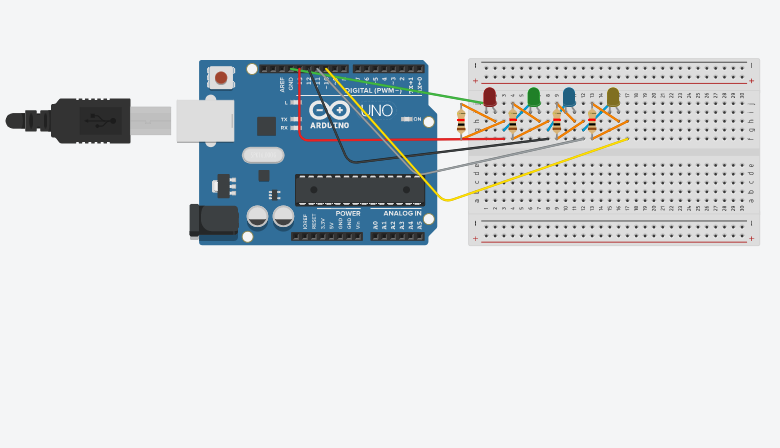

dit is de lay-out van dit circuit dat ik heb gemaakt
