CNC-bewerking is een productieproces waarbij software is geprogrammeerd om de bewegingen te sturen, de classificatie van een CNC-machine geeft de soorten apparatuur aan en de werken die ze kunnen doen. Hoeveel soorten CNC-machines zijn er? De volgende inhoud introduceert elk soort CNC-bewerkingsmachine, u kunt het verschil ertussen vinden.

Classificatie van CNC-machines - Wat zijn de soorten CNC-machines

CNC (Computer Numerical Control) werktuigmachine is een automatische werktuigmachine uitgerust met een programmabesturingssysteem, kan het doel bereiken van complexe, precisie, kleine batches en meerdere CNC-bewerkingsonderdelen verwerking en productie. Er zijn veel soorten CNC-machines, die op basis van verschillende methoden in de volgende categorieën kunnen worden ingedeeld.

1. Functies (onderdelen)

Afhankelijk van de functies of typen bewerkte onderdelen, kunnen CNC-machines worden ingedeeld in vijf typen:CNC-freesmachines, CNC-draaibanken, CNC-boormachines, CNC-plasmasnijders en CNC-slijpmachines.

- CNC-freesmachines:worden gebruikt om vormen, sleuven, gaten, inkepingen, groeven, zakken en speciale vlakken te maken en het bewerkingsproces uit te voeren voor het vervaardigen van CNC-freesonderdelen, de roterende snijgereedschappen op de frees om materiaal van het stationaire werkstuk te verwijderen.

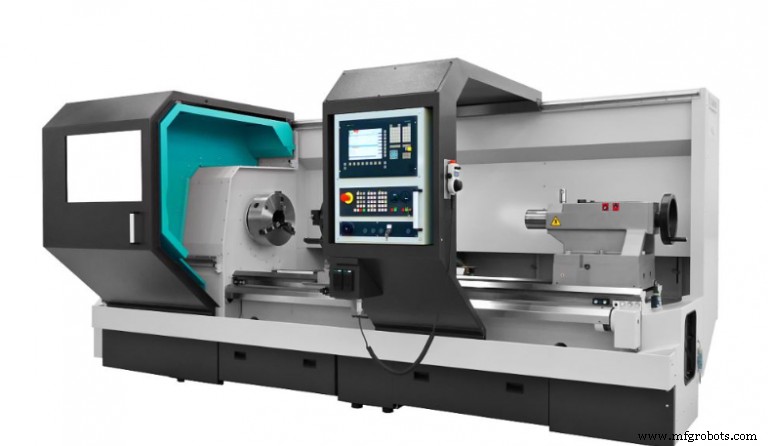

- CNC-draaibanken:gebruikt om cilindrische objecten te vervaardigen en het proces van het produceren van CNC-draaiende onderdelen uit te voeren, een snijgereedschap zal het werkstuk vormen terwijl het materiaalblok snel op een spil draait.

- CNC-boormachines:gebruikt om gaten in het werkstuk te boren, het gereedschap kan de positie voor het boren snel en nauwkeurig lokaliseren, geavanceerde boormachines kunnen ook ruimen, verzinken en tappen van gaten uitvoeren.

– CNC-plasmasnijders:een machine draagt ​​een plasmatoorts, die bedoeld is voor het snijden van metalen, waarbij elektrisch geleidende materialen worden doorgesneden door een versnelde straal heet plasma.

– CNC-slijpmachines:een machine gebruikt een roterende schijf om het materiaal te schuren door het in de gewenste vorm te slijpen of te raspen, het is gemakkelijker te programmeren dan freesmachines en draaibanken.

2. Bewegingstype

Classificatie door beweging, CNC-machines kunnen worden onderverdeeld in punt-naar-puntsystemen en contoursystemen.

- Point-to-point-systemen:het materiaal en het gereedschap worden op bepaalde vaste relatieve posities geplaatst waar ze worden vastgehouden totdat de frees het proces voltooit en terugtrekt, dit type apparatuur inclusief boor-, boor- en tapmachines.

- Contoursystemen:de werktuigmachine snijdt het materiaal volgens een contour van een onderdeel, dus het werkt in een continu pad, dit type apparatuur inclusief draaibanken, freesmachines en freesmachines.

3. Aantal assen

Wanneer ze worden ingedeeld op het aantal assen, kunnen CNC-machines over het algemeen worden onderverdeeld in vijf groepen:2-assige machines, 2,5-assige machines, 3-assige machines, 4-assige machines en 5-assige machines.

– 2-assige CNC-machines:een machine geeft toegang tot slechts twee assen, zoals de draaibankmachines, het gereedschap beweegt in 2 richtingen, zoals X en Z.

– 2.5-assige CNC-machines:is ook een 3-assig systeem maar de beweging is niet driedimensionaal, de X- en Y-as verplaatst naar de positie eerst en dan begint de derde as te werken, zoals het boren en tappen machines.

– 3-assige CNC-machines:drie assen (X, Y en Z) bewegen gelijktijdig driedimensionaal, het is de meest gebruikte en veelzijdige machine die hoge nauwkeurigheid en precisie kan bereiken, kan worden gebruikt voor automatische/interactieve bediening, freessleuven , gaten boren en scherpe randen snijden.

– 4-assige CNC-machines:de 3-assige machine met nog een rotatie op A-as of B-as, het bekende voorbeeld is een verticale machine of horizontale machine. Bij 4-assige bewerking wordt gefreesd op de extra as, terwijl de bewerking op de X, Y en Z hetzelfde is als het 3-assige systeem en de rotatie op de A- of B-as rond de X is -as.

– 5-assige CNC-machines:de 3-assige machine met extra rotatie langs twee richtingen (Y en Z) op A-as en B-as, de rotaties worden respectievelijk gegeven door de bed- en spindelbeweging (draaipunt). 5-assige machines zijn geavanceerde CNC-machines en dankzij de multidimensionale rotatie en gereedschapsbeweging kunnen nauwkeurige en ingewikkelde onderdelen worden gemaakt dankzij de verbeterde toegang tot ondersnijdingen en diepe zakken, ongeëvenaarde afwerking en snelheid, vaak gebruikt voor toepassingen op hoog niveau, zoals ruimtevaartonderdelen , kunstmatige botten, titanium stukken, olie- en gasmachine-onderdelen, militaire producten en meer.

4. Regellus

De classificatie van CNC-machines volgens de regellus kan de typen krijgen:open-lussysteem en gesloten-lussysteem.

- Open-loop CNC-machine verwijst naar een systeem waarbij de communicatie tussen het controllersysteem en de motor eenrichtingsverkeer is. Het proces voor een open-lussysteem is eenvoudig, CNC-software creëert de informatie met de nodige stap- en richtingsignalen op basis van het doel van de gebruiker, de computer geeft deze informatie door aan de controller die vervolgens de motor bekrachtigt, en geen feedback. Open-loop CNC-machines gebruiken stappenmotoren.

- Closed-loop CNC-machine heeft een feedbacksysteem om de output van de motoren te bewaken, en kan ook fouten in positie, snelheid en versnelling corrigeren. De feedback kan worden teruggestuurd naar de CNC-controller of computer, en het eerste type komt vaker voor, het systeem met feedback dat in de signaalgenerator of computer wordt ingevoerd, bestaat meestal in geavanceerde machines.
