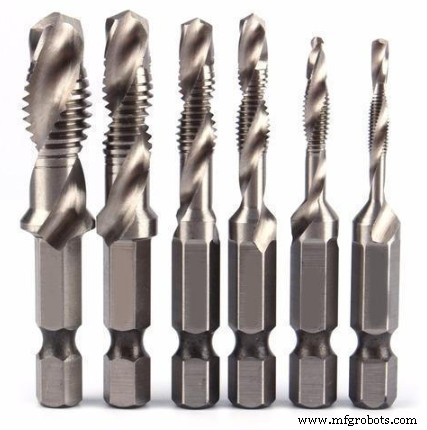

Boren is een proces waarbij een gat wordt gemaakt, terwijl tappen een techniek is die wordt gebruikt om een ​​draad in een gat te snijden, dus de boor en het tapgereedschap worden vaak achter elkaar gebruikt om CNC-onderdelen met draadgaten te vervaardigen. Als het gaat om de selectie van boor- en tapmaten, zijn er standaard boor- en tapmaattabel ter referentie.

Wat is de maattabel voor boren en tikken en waarom ze gebruiken?

Bij het vervaardigen van op maat gemaakte CNC-bewerkingsonderdelen , zijn vaak gaten met schroefdraad nodig om het afgewerkte onderdeel te bevestigen of het bouwen te vergemakkelijken. Een van de meest gebruikelijke manieren om de draadgaten te maken, is door met een boor een gat van de juiste maat te boren en met een tap erop te tikken. Mensen zouden een boormaattabel en een tapmaattabel nodig hebben om de juiste tapboor voor een bepaalde schroefdraadmaat of de juiste tap voor een bestaand gat te bepalen.

De boormaattabel is een tabel met boorbits van standaardafmetingen in verschillende meetsystemen, waaronder fractioneel, metrisch, draaddiktenummer en letter. Fractionele maten worden gemeten in inches, terwijl metrische maten worden gemeten in millimeters. De draaddikte- en lettersystemen verwijzen naar gereedschapsdiameters die toenemen naarmate de draaddikte afneemt van #107 naar #1 en dan verder gaat van A tot Z. De decimale equivalenten van de diameters worden weergegeven in zowel Engelse als metrische eenheden.

De maattabel voor tappen is een tabel met taps met standaardafmetingen, met vermelding van de diameter en schroefdraadafstand, voor fractionele, metrische en schroefmaten. Fractionele maten worden weergegeven in inches, metrische maten worden weergegeven in millimeters na de letter "M". Een schroefmaatnummer komt overeen met een diameter die groter is voor een hogere schroefmaat. De draadafstand kan grof of fijn zijn, wordt vermeld achter de diameter. In de fractionele en schroefmaatsystemen wordt het aantal threads gebruikt, gemeten in threads per inch, zoals UNF-threads en UNC-threads . Het metrische systeem maakt gebruik van de spoed, de afstand tussen de draden, gemeten in millimeters.

Soorten boormaten

Metrische boormaten :diameter van de bit in termen van standaard metrische lengtes.
Maten voor letterboortjes :de maten zijn aangegeven in letters, van maat A (de kleinste) tot maat Z (de grootste).
Aantal boormaten :de maten zijn aangegeven in cijfers, variërend van maat 80 (de kleinste) tot maat 1 (de grootste). Cijfer- en lettergroottes worden vaak gebruikt voor spiraalboren in plaats van andere boorvormen.
Fractionele boorgroottes :de maten worden geschreven als irreducibele breuken. ANSI B94.11M-1979 stelt maatnormen vast voor spiraalboren met rechte schacht van 1/64 inch tot 1 inch in stappen van 1/64 inch.
Decimale boorgroottes :geschreven in getal met 4 decimalen, gelijk aan fractionele-inch boorbits

Lijst met boor- en tapmaten

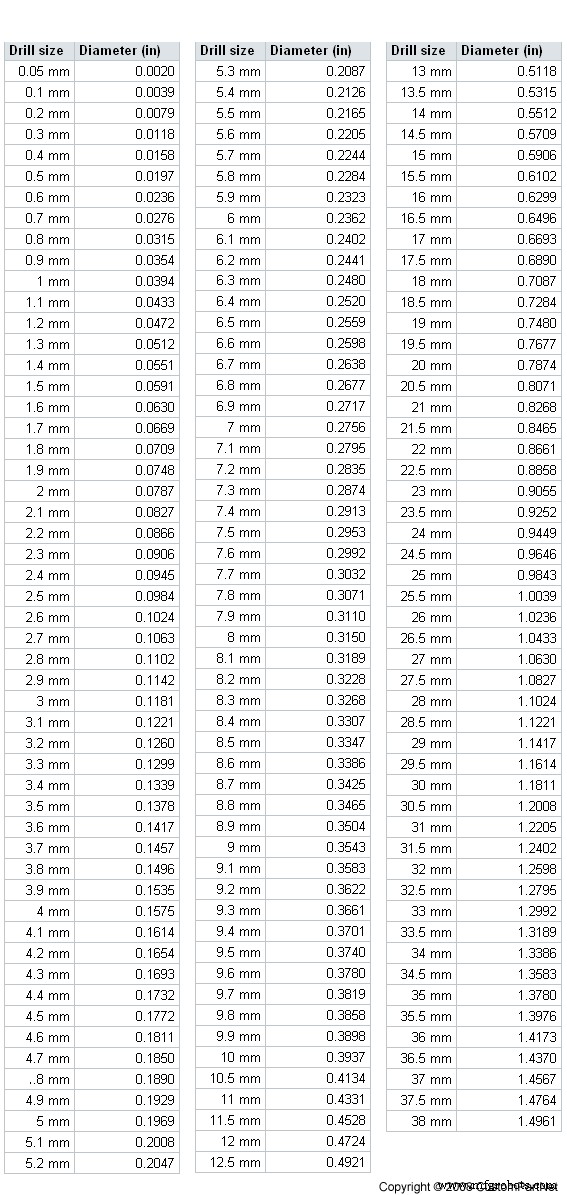

Boormaten (metrisch)

De boormaattabel bevat gereedschappen met een diameter tot 1,5 inch, maar grotere gereedschappen worden ook vaak gebruikt.

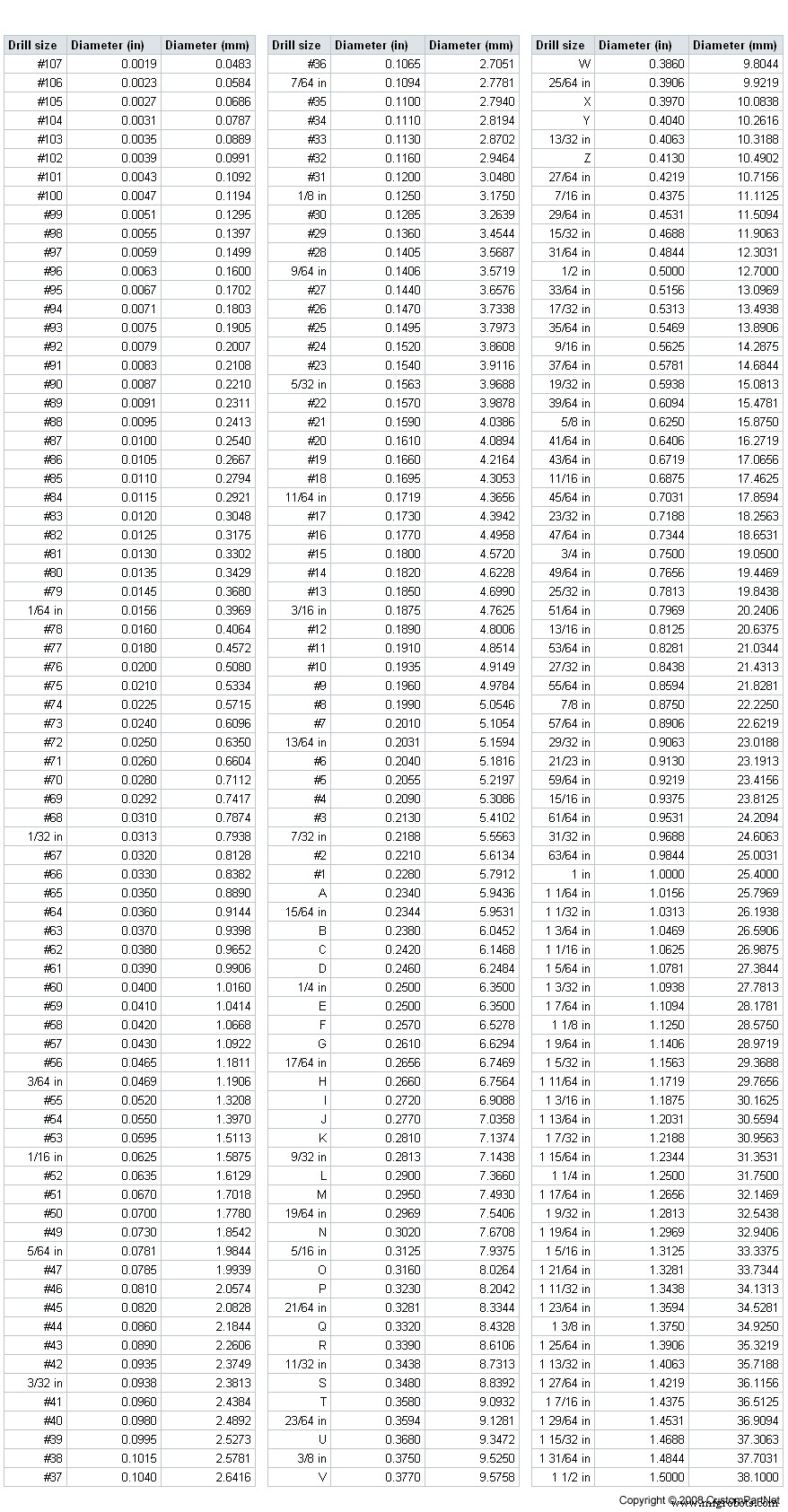

Boormaten (Engels)

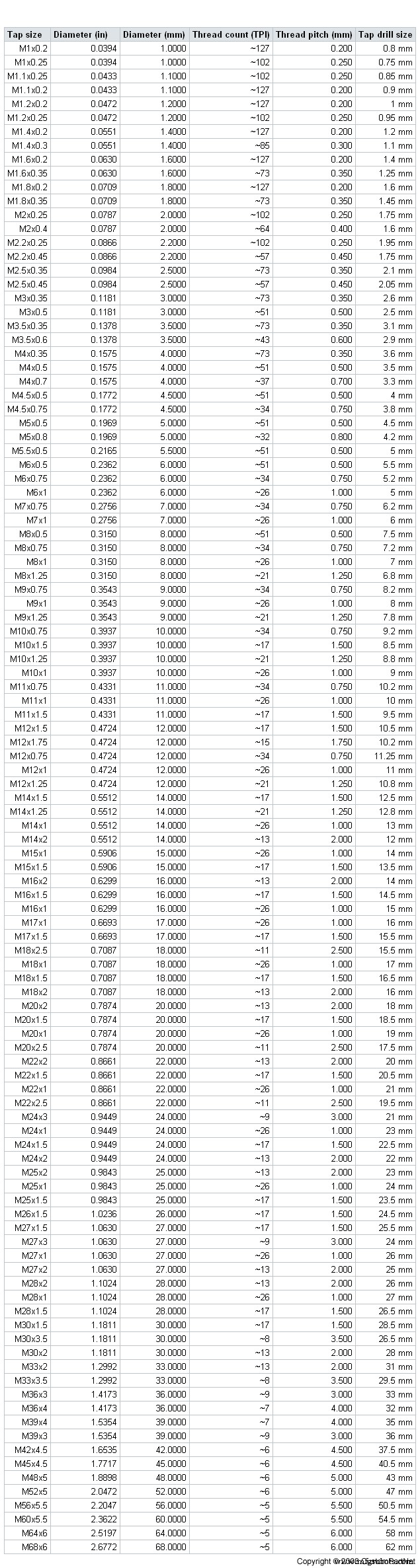

Tik op Maten (metrisch)

Voor elke draadtelling wordt de equivalente draadspoed gegeven en voor metrische tappen wordt de geschatte draadtelling weergegeven op basis van de spoed. Ten slotte wordt voor elke standaard tapmaat de aanbevolen maat tapboor gegeven. Deze maat boor moet worden gebruikt voor het boren van het eerste gat dat vervolgens wordt getapt.

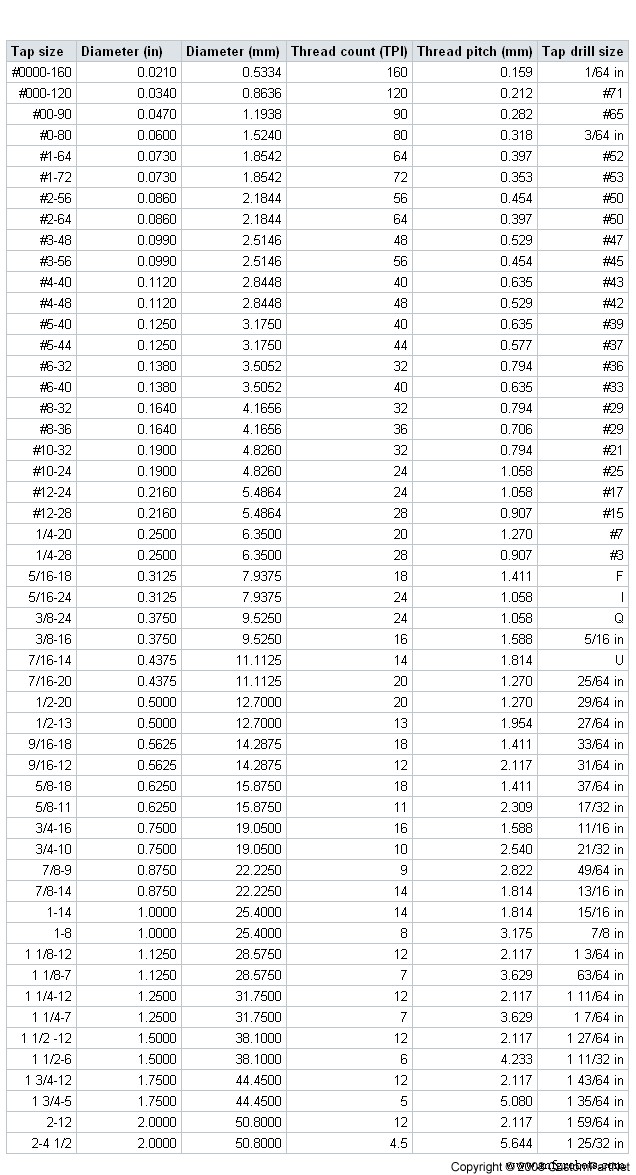

Tik op Maten (Engels)

Boormaattabel en tik op maattabel downloaden

– Metriek boormaattabel

– Boormaattabel Engels

– Tik op Maattabel Metriek

– Tik op Maattabel Engels

Gerelateerd lezen: Selectiegids voor boorbits
