Kiwi SDR:alles wat u moet weten over het apparaat

Kiwi SDR

Ben je dol op het bouwen van radioprojecten? Wat als we je zouden vertellen dat je je project zou kunnen doen met een Raspberry Pi-achtig bord? Ja, we hebben het over de Kiwi SDR.

Inderdaad, de KiwiSDR is behoorlijk anders dan andere SDR's. Met het apparaat kunt u bijvoorbeeld in- en uitzoomen op verschillende banden en verschillende stations vinden.

Geen idee hoe de Kiwi SDR werkt? Dit artikel laat je kennismaken met de geheimen van deze printplaat en de leuke dingen die het kan doen.

Laten we beginnen!

Wat is een Kiwi-SDR?

De KiwiSDR-printplaat is een op Linux gebaseerde aangepaste radio waarmee u verbinding kunt maken met uw lokale radionetwerk. In werkelijkheid kunt u de KiwiSDR aansluiten op de BeagleBone Black of BeagleBone Green embedded computer.

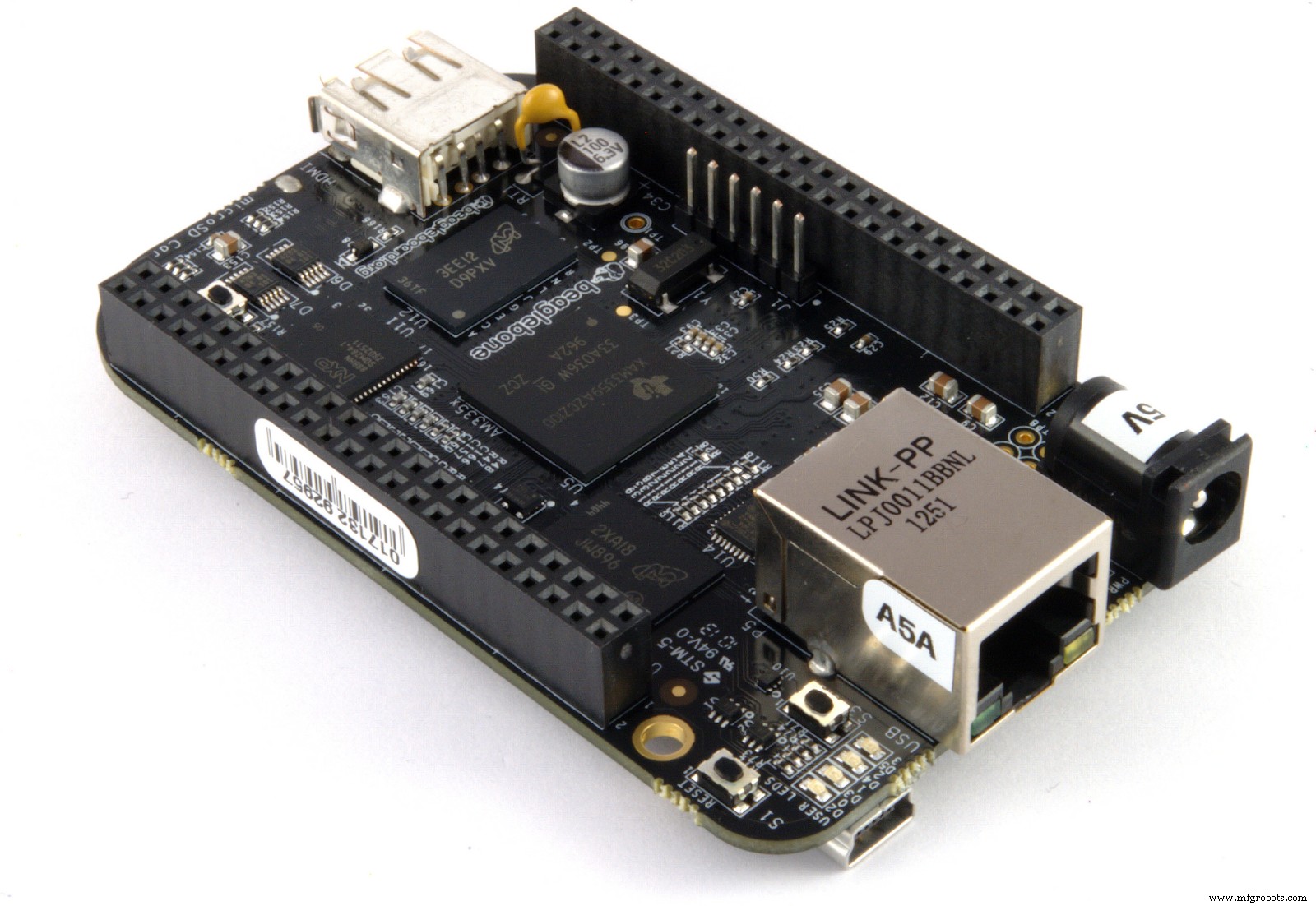

BeagleBone

Deze BeagleBone-computers zijn Linux-ontwikkelborden die behoorlijk lijken op de Raspberry Pi. Interessant is dat de KiwiSDR frequenties kan ontvangen van DC tot 30 MHz. Het heeft ook verschillende modi, waaronder SSB, Synchronous AM, de populaire FM en AM.

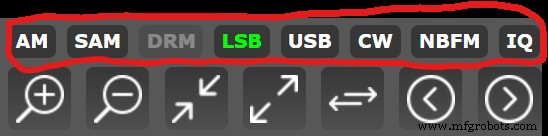

Verschillende Kiwi-modi

Verder biedt KiwiSDR verschillende uitbreidingen waarmee uw radioproject verschillende digitale modi kan ontvangen. Sommige van deze modi zijn RTTY, CW en WSPR. Bovendien kan het SSTV- en faxuitzendingen bekijken.

KiwiSDR kan ook verbinding maken met internet. Met een internetverbinding kunt u vanaf elke locatie afstemmen op de openbare KiwiSDR. Bovendien kunt u vier onafhankelijke aansluitingen op één radio hebben.

Bovendien ondersteunt KiwiSDR verschillende browsers zoals Firefox, Safari, Chrome en Opera. Deze browsers kunnen op Windows-, Mac- of Linux-besturingssystemen zijn.

Terwijl de ondersteuning voor mobiele apparaten voor KiwiSDR momenteel aan de gang is, kunt u de browserinterface gebruiken op een apparaat met een groot scherm.

Ook kun je hier meer dan driehonderd Kiwi's bezoeken. En ze zijn allemaal beschikbaar voor het publiek.

Verder zijn er twee KiwiSDR-versies, inclusief de cape alleen en een complete versie. De cape alleen wordt geleverd met alleen het bord, terwijl de complete versie een BBG-behuizing en GPS-antenne bevat.

Hoe stel je KiwiSDR in?

Het is vrij eenvoudig om een ​​KiwiSDR in te stellen. Maar eerst moet u verbindingen maken en enkele apparaten op het bord aansluiten. Volg dus de onderstaande stappen om te leren hoe u uw KiwiSDR volledig kunt instellen.

Stap 1:sluit uw Ethernet-kabels aan

Pak eerst uw Ethernet-kabel en sluit deze aan op uw netwerkrouter/switch. Pak dan het andere uiteinde van de kabel en steek deze in de Kiwi's Ethernet-poort.

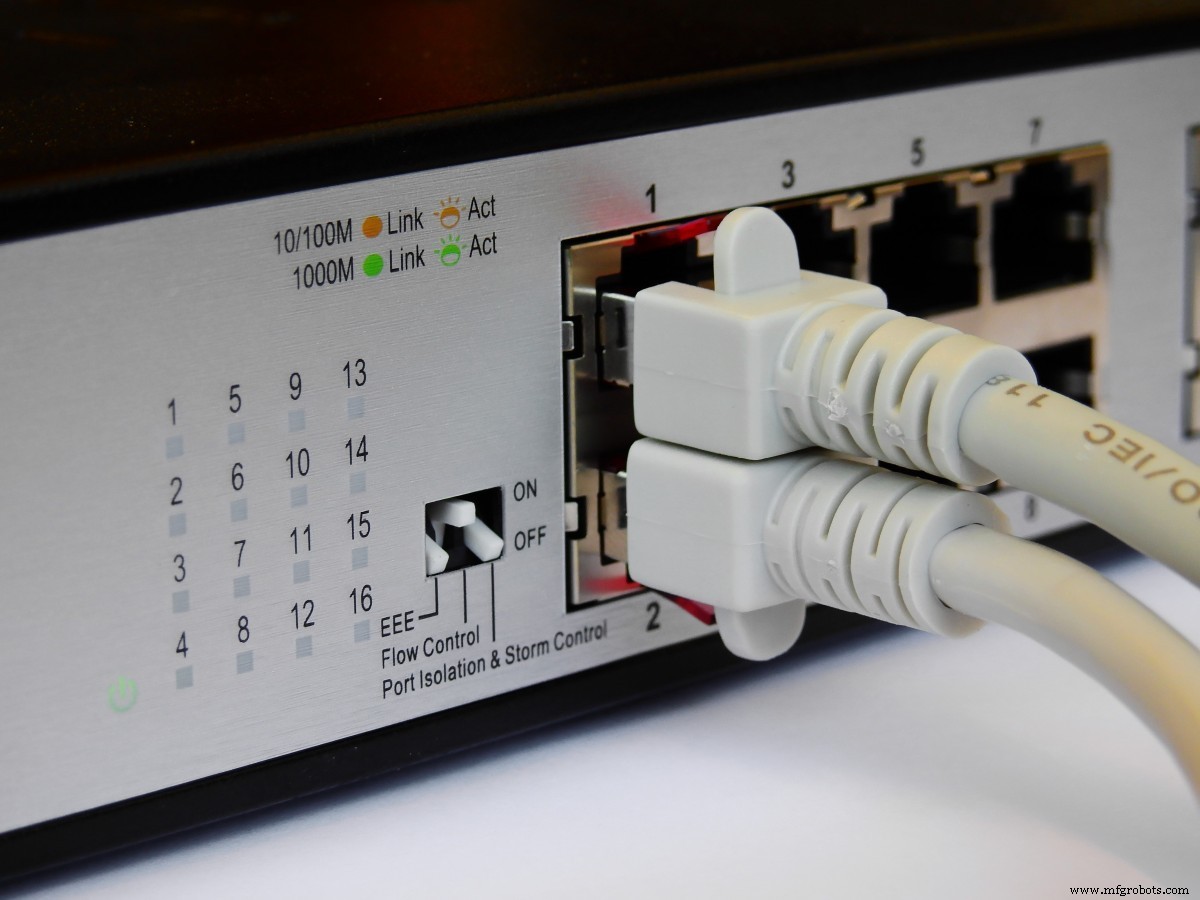

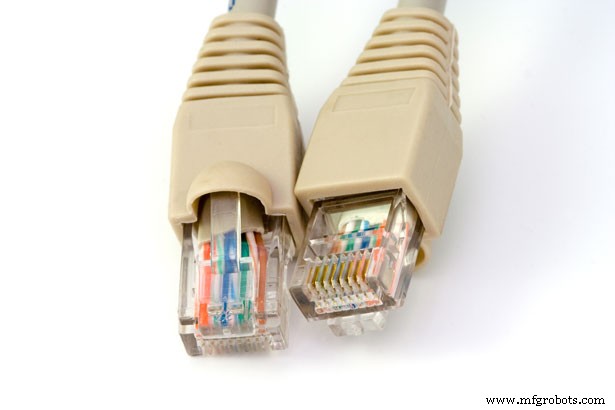

Ethernet-kabel

Stap 2:sluit uw GPS-antenne aan

Het Kiwi-pakket moet worden geleverd met een GPS-antenne. Als je de cape-only-versie krijgt, moet je er zelf een kopen.

Zodra u uw GPS-antenne gereed hebt, zoekt u naar de poort gemarkeerd met GPS met de 3,3-volt bias. Sluit hem vervolgens aan en schroef hem vast, zodat hij er niet af valt. Zorg er daarbij voor dat u de GPS-antenne in een positie plaatst die naar de lucht wijst.

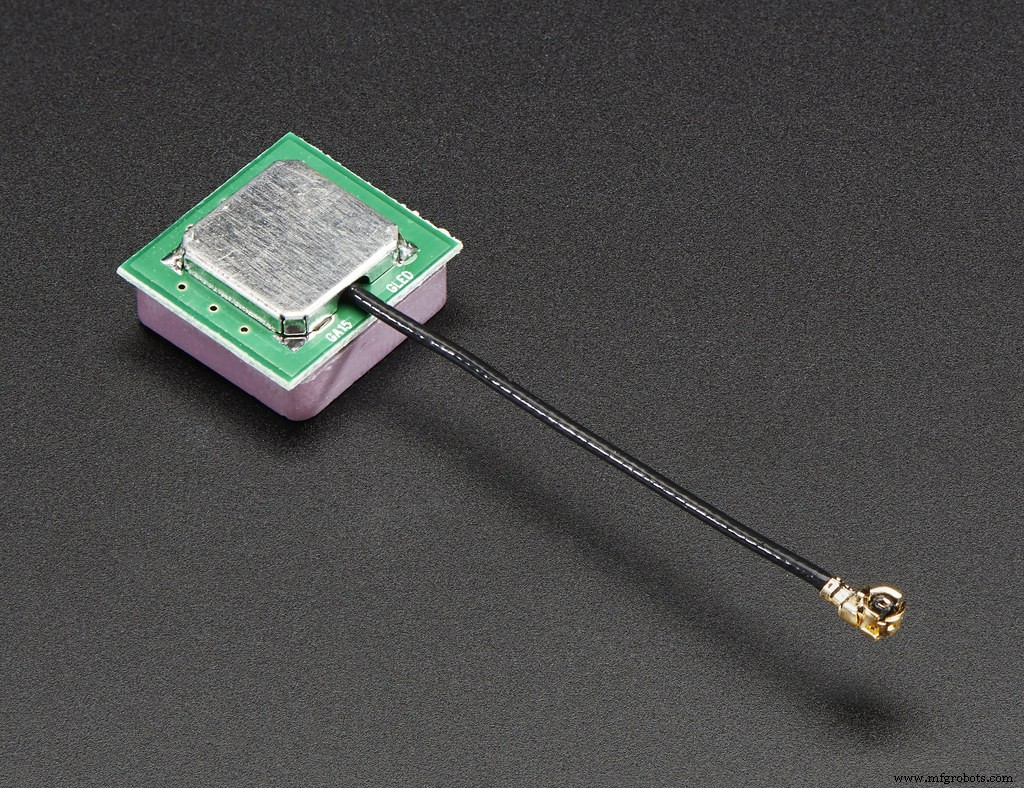

GPS-antenne

Stap 3:Sluit uw HF-antenne aan

Pak vervolgens uw HF-antenne en sluit deze aan op de tweede SMA-poort (naast de GPS-antennepoort). Vergeet niet om het vast te schroeven na het aansluiten.

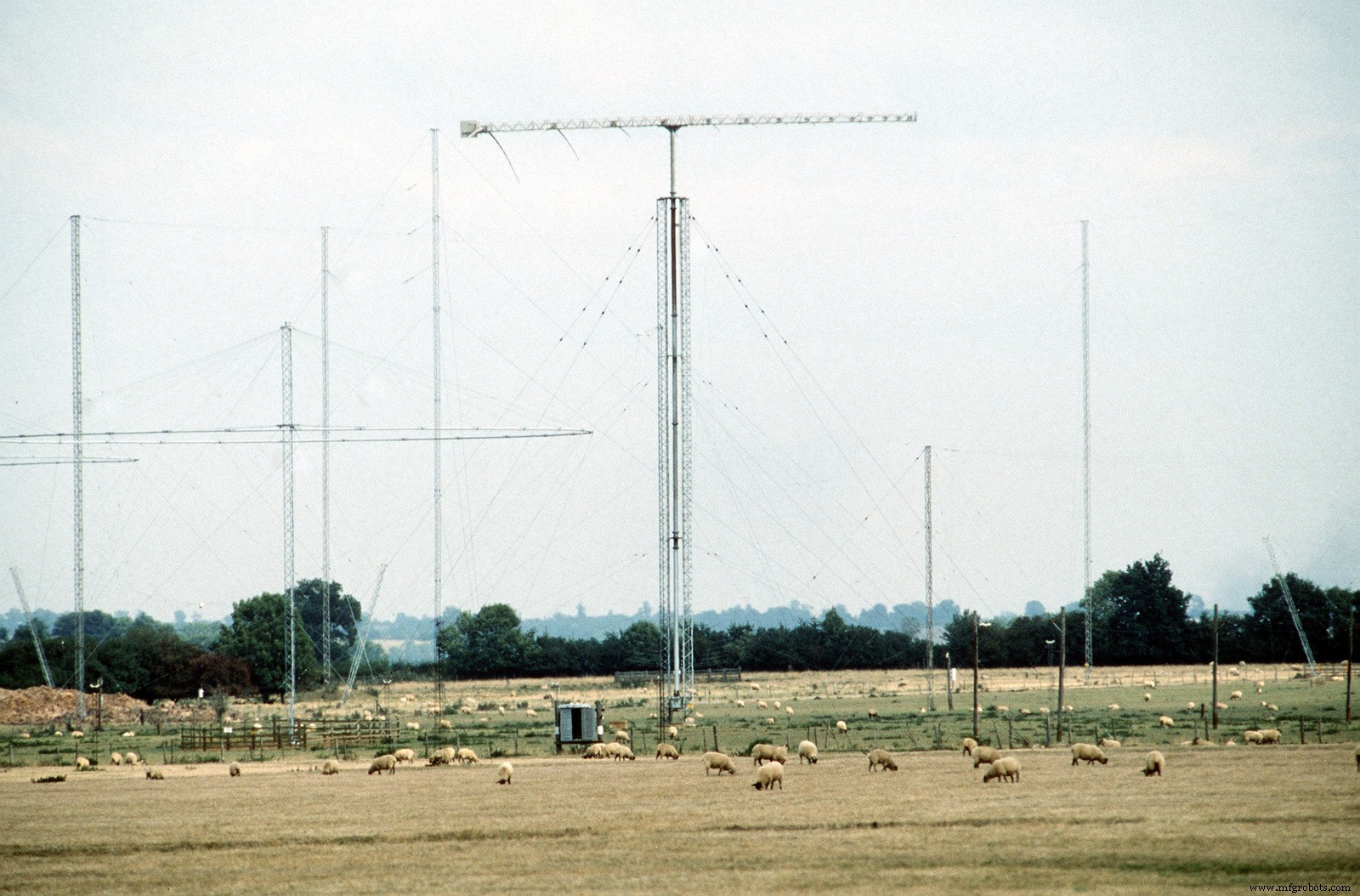

HF-antennes

Stap 4:Geef je Kiwi een boost

Sluit ten slotte uw voedingskabel aan op de DC-poort van de Kiwi. Je zou moeten zien dat er een lampje gaat branden, wat aangeeft dat de Kiwi operationeel is. Ook zal de Ethernet-poort enige tekenen van activiteit vertonen, en de BeagleBone zou moeten werken.

Als je Kiwi niet opstart, controleer dan je verbindingen. Als alles er goed uitziet, kan het een hardwareprobleem zijn. Het kan dus zijn dat u uw componenten of het bord moet vervangen.

Stap 5:bijwerken

Het eerste dat u moet doen nadat u uw Kiwi voor de eerste keer hebt gestart, is een update. Zorg er eerst voor dat je je Kiwi met internet verbindt en laat de updates beginnen.

Het is echter belangrijk op te merken dat je misschien wat geduld nodig hebt, aangezien de updates tot een uur kunnen duren. U kunt ook verschillende delen van de update beheren door naar het tabblad 'Update' te gaan.

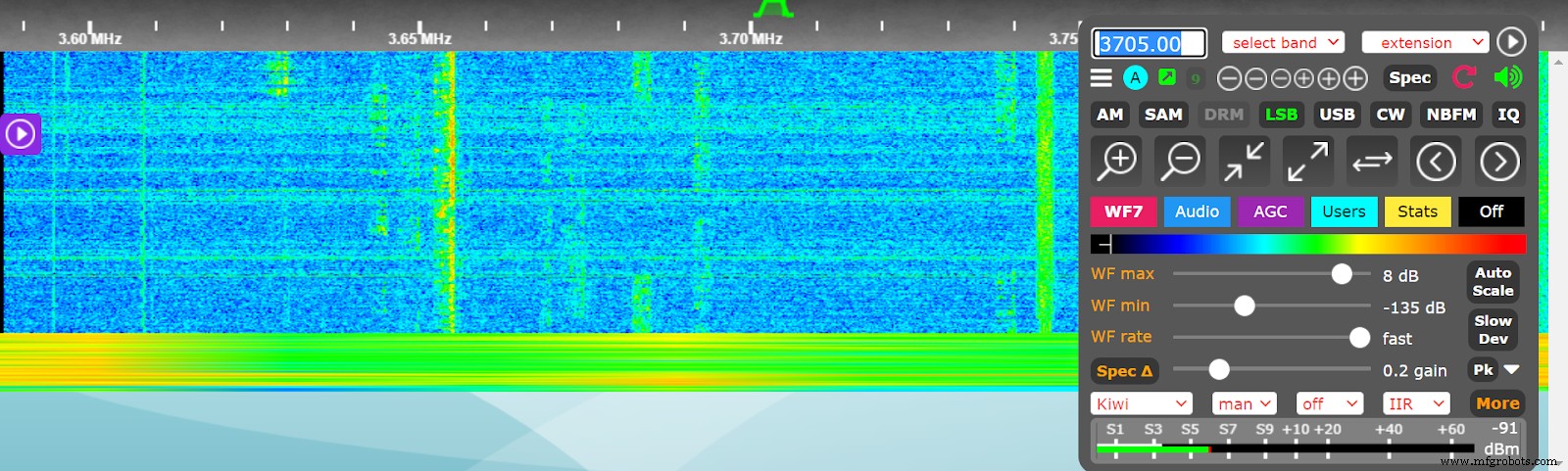

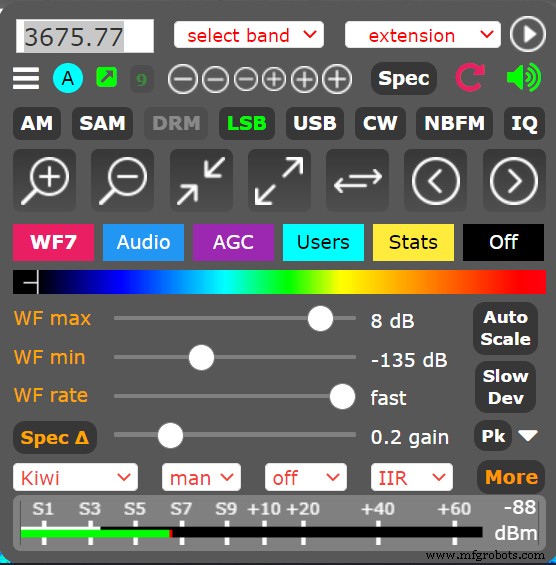

Kiwi-configuratiescherm

Bovendien is je Kiwi altijd up-to-date als je een netwerkverbinding hebt. Waarom? Omdat het Kiwi-bord continu controleert op updates wanneer het opstart.

Netwerkconfiguratie

Netwerkrouter

Netwerkconfiguratie is het lastige deel. In sommige gevallen hoeft u uw netwerk mogelijk niet te configureren. Maar er zijn twee gevallen waarin u netwerkconfiguraties nodig kunt hebben:

• Als u uw Kiwi zonder succes verbindt met een lokaal netwerk zonder openbare toegang via een internetverbinding.
• Of je probeert je Kiwi beschikbaar te maken voor het publiek.

U kunt alleen proberen verbinding te maken met de Kiwi voor lokaal gebruik met de volgende adressen:http://my.kiwisdr.com/ of http://kiwisdr.local:8073/. Als dat niet werkt, geeft u het IP-adres van uw Kiwi handmatig op.

Waarom? Omdat het lokale netwerk waarmee u verbinding maakt mogelijk een DHCP-server heeft. Als gevolg hiervan krijgt uw Kiwi een automatisch IP-adres van de server.

De kiwidr. Een loc al hostnaam kan meestal werken. Maar niet alle systemen herkennen de hostnaam. Vandaar de noodzaak om het IP-adres handmatig op te geven.

Bovendien kunt u het IP-adres van uw Kiwi vinden door naar my.kiwisdr.com te gaan. . Controleer vervolgens de LED's op de Beagle. Of bevestig de lijst met IP-adressen die zijn toegewezen door de DHCP-server van uw router.

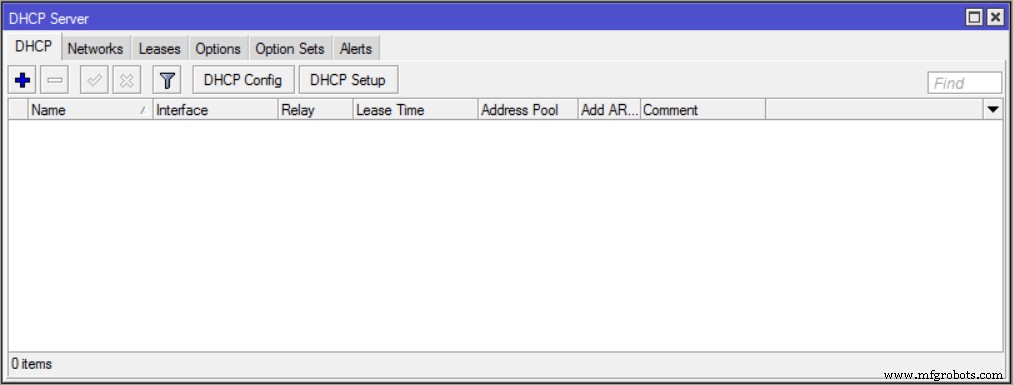

DHCP-server

Als u openbare toegang wilt, opent u poort 8073 van uw router. Deze accepteert dus inkomende verbindingen. Je kunt ook de instellingen aanpassen als je wilt dat mensen toegang krijgen tot je Kiwi via een IP-adres of domeinnaam.

Toepassingen

Hier zijn enkele dingen die u kunt doen met een KiwiSDR:

• Stel externe ontvangers in op locaties zonder al te veel ruis.
• Luister naar verschillende stations en kanalen.
• Een KiwiSDR kan toegang krijgen tot een Kiwi op afstand en propagatierapporten geven aan degenen die met hammen TX'en.

Laatste woorden

KiwiSDR is een speciale SDR omdat u deze kunt aansluiten op uw lokale netwerk. Bovendien is het niet beperkt tot één computer. In plaats daarvan is het beschikbaar op alle computers en apparaten die op dat netwerk zijn aangesloten.

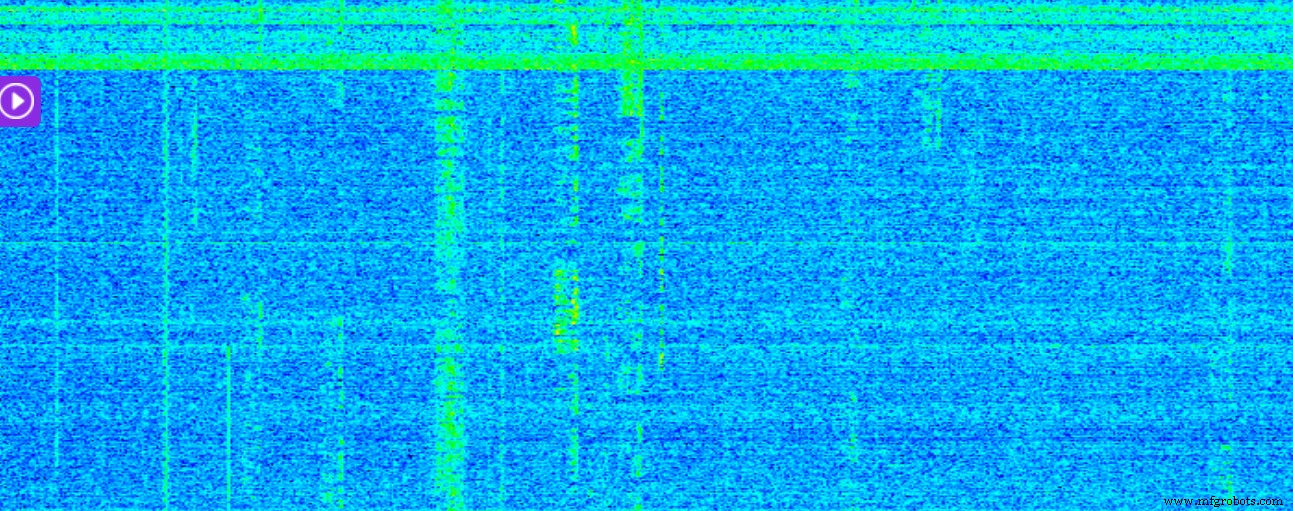

Watervalstroom

De BeagleBone zorgt voor het computergebruik, terwijl u alleen de watervalstream en gecomprimeerde audio ziet.

Wat vind je van de KiwiSDR? Ben je van plan er een aan te schaffen? Neem gerust contact met ons op.
