ATTINY45-pinout:alles wat u moet weten over deze microcontroller

Tegenwoordig is technologie gericht op het verkleinen van de afmetingen en het verbeteren van de efficiëntie. Als gevolg hiervan zien we computers twee keer zo klein en toch zo krachtig als die ervoor. Met behulp van microcontrollers kun je nu bijna overal sensoren plaatsen.

De ATTINY45-microcontroller geeft je meer voorsprong. Deze microcontroller is favoriet vanwege zijn miniformaat en vele functies. Bovendien is het zeer betaalbaar.

Het begrijpen van de ATTINY45-pinout wordt belangrijker. Vervolgens leer je alles over deze krachtige IC en hoe je hem kunt gebruiken.

1. Wat is ATtiny45?

Attiny45 behoort tot een reeks power vs performance microcontrollers. Je vindt dit IC vooral tussen de ATTINYXX serie van ATMEL studio 6.0, de Attiny45. De AVR-microcontrollers breiden zich ook uit tot de ATMEL Studio 7 voor Windows10.

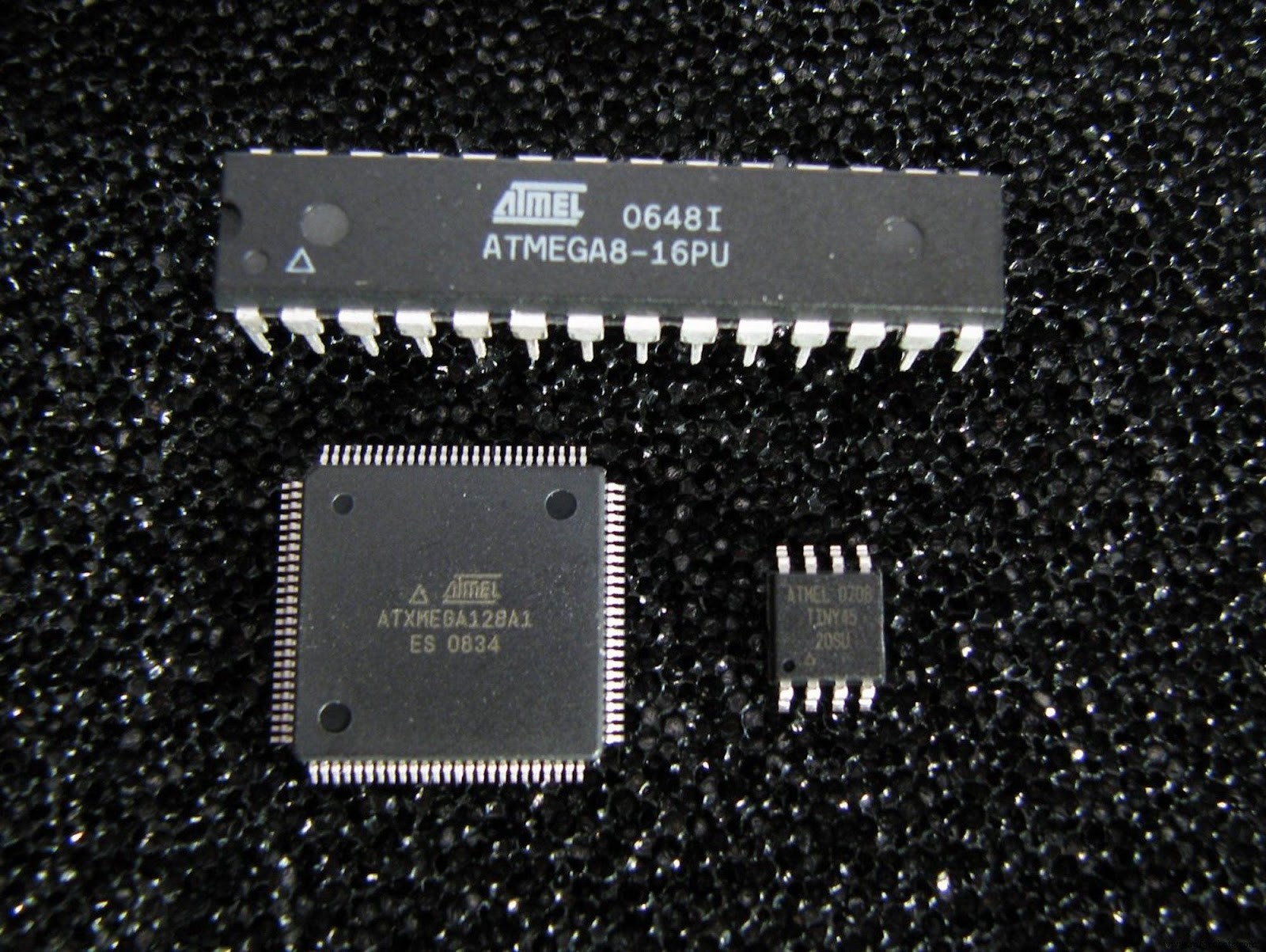

(Een typische ATtiny45-pinout naast andere ATMEL-IC's).

2. ATTINY45 pinout-configuratie

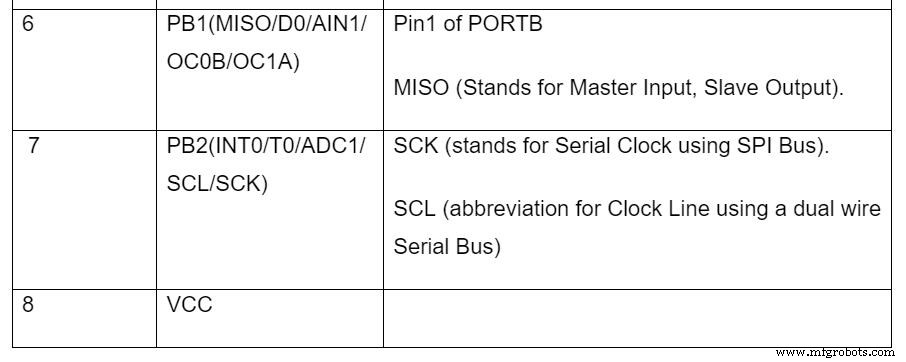

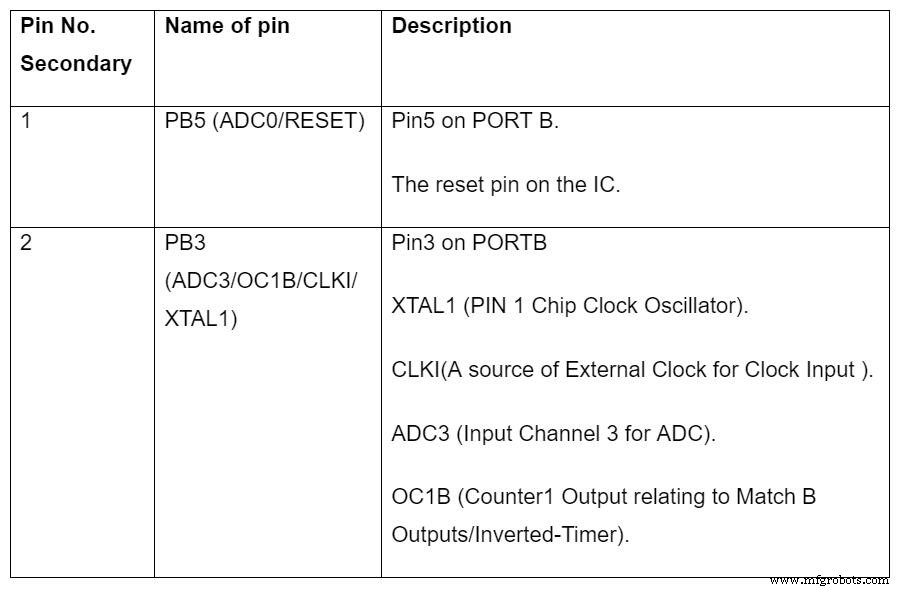

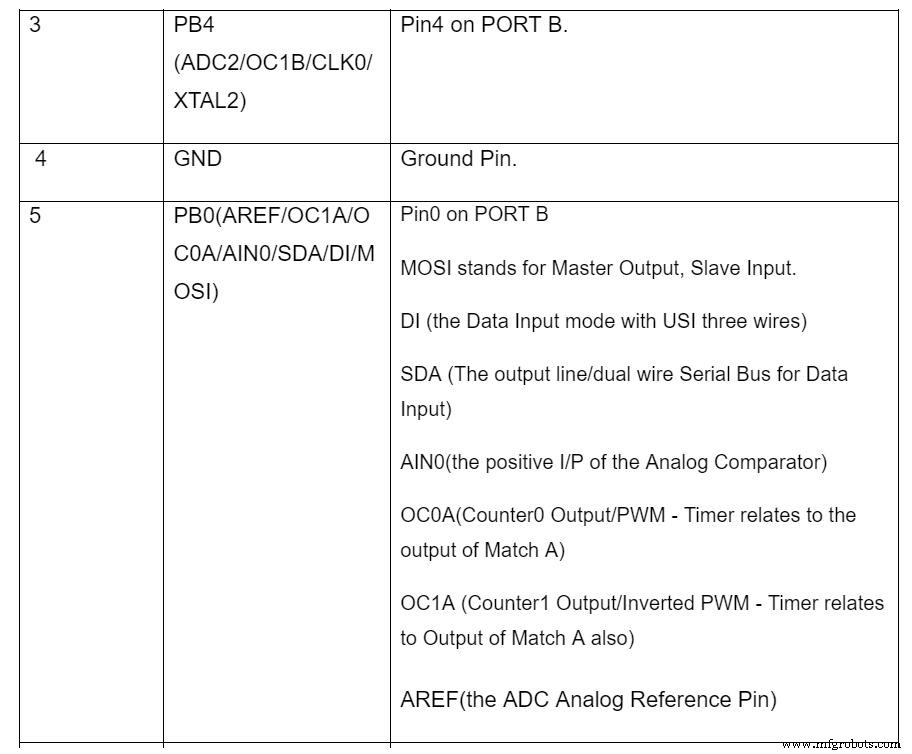

Deze krachtige 8-bits microcontroller heeft acht pinnen die hieronder worden vermeld.

3. De ATTINY45 Microcontroller-functies

De microcontroller heeft veel functies en specificaties. We hebben er echter een paar op een rijtje gezet.

• De CPU draait op 8-bits AVR-architectuur.
• De optimale bedrijfsspanning van de ATTINY45V ligt tussen +1,8V en +5,5V.
• De communicatie-interface gebruikt een Master/Slave SPI-software voor het programmeren van de controller.

• Verder is er ook de USI voor verbinding met andere microcontrollers.
• ATTINY45 heeft vier PWM-kanalen.
• De kalibratie van de externe oscillator is 0-20MHz voor de ATTINY45. Aan de andere kant is het 0-10MHz voor ATTINY45V.
• ATTINY-controller flash-geheugen klokt 10k schrijf-/wiscycli (4kbytes).
• De CPU-snelheid klokt 1 MIPS op 1 MHz.
• Het IC gebruikt ook een watchdog-timer die programmeerbaar is met een andere on-chip-oscillator.
• Ten slotte heeft het verschillende energiebesparende modi, namelijk Power-down, IDLE of ADC-ruisonderdrukking.

4. ATTINY45 Vervanging en equivalenten.

• ATTINY2313
• ATTINY85
• ATTINY25

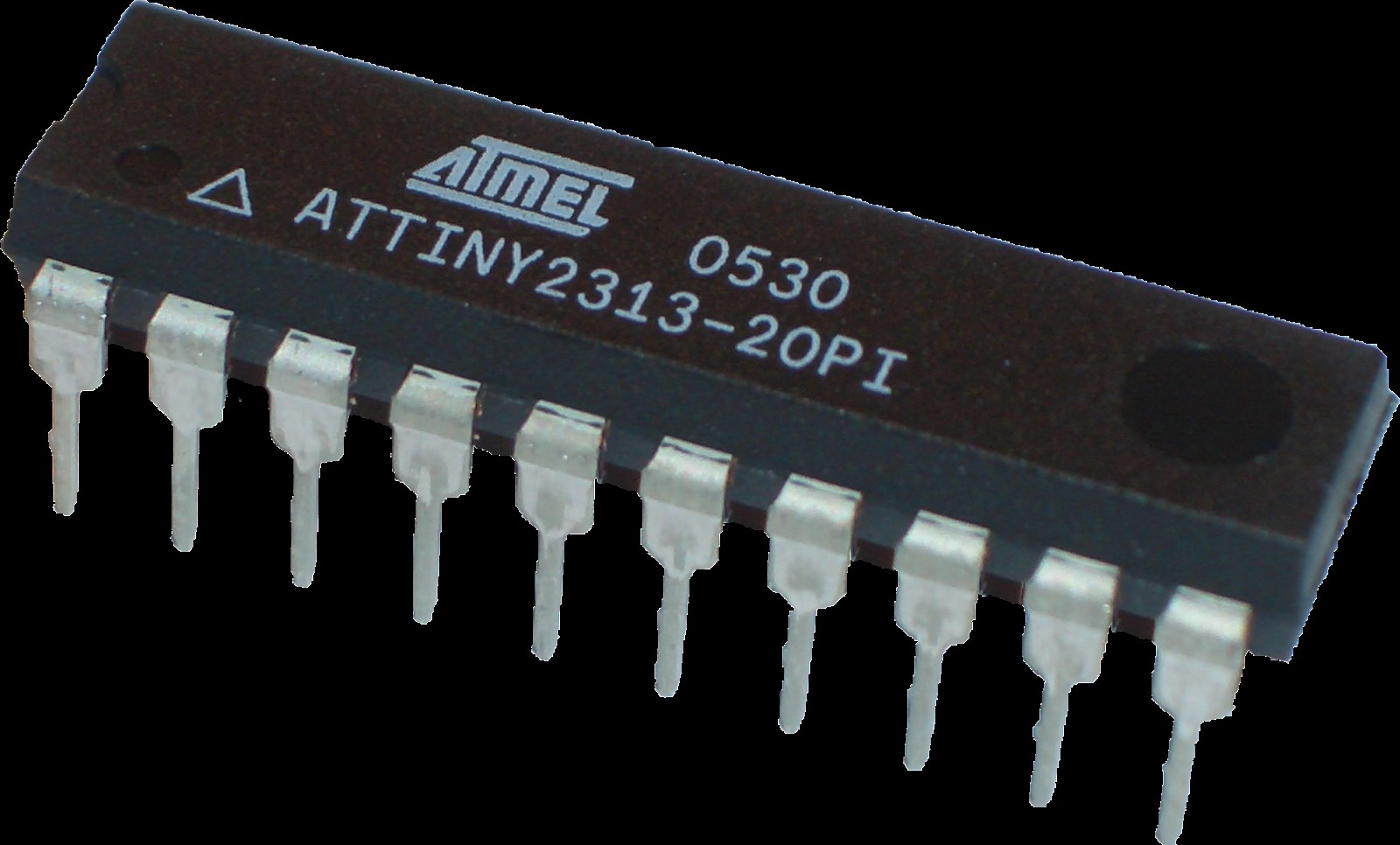

(Nog een 8-bit AVR-microcontroller ATTINY2123)

5. Waar de ATtiny45-microcontroller gebruiken?

De ATTINY45 is een AVR-controller die wordt gebruikt in applicatieprogramma's op logisch niveau. U vindt de MCU bijvoorbeeld in applicatieprogramma's die een Arduino IDE gebruiken.

6. Hoe de ATTINY45 IC te gebruiken

Net als andere gebruikt de ATTINY45-controller applicatieprogramma's die in het geheugen zijn opgeslagen om taken uit te voeren. Daarom is het noodzakelijk om de microcontroller op deze manier te programmeren.:

1. Schrijf eerst een lijst met taken die de controller moet uitvoeren.
2. Gebruik vervolgens een Arduino IDE om de programmacode in een programmeertaal te schrijven. (IDE-programma's zijn beschikbaar op bedrijfswebsites. De ATMEL STUDIO is echter het meest geschikt voor AVR-controllers).
3. Gebruik bij het schrijven van de code een compiler om fouten te verwijderen.
4. Genereer daarna een HEX-bestand met de IDE.
5. Sla dit HEX-bestand op in het flashgeheugen van de controller met daarin de programmeermachinecode.
6. Kies vervolgens een geschikt programmeerapparaat om te communiceren tussen ATTINY45 en een pc. In dit geval gaan SPI-programmeurs goed samen met AVR-controllers. Arduino-boards zijn echter een goede optie.
7. Voer het programma uit en selecteer het juiste hex-bestand.
8. Vervolgens, brandt u de actieve HEX-bestand geschreven programma's in het flash-geheugen.
9. Verbreek tot slot het programmeerapparaat. Sluit vervolgens de randapparatuur van de controller aan om het systeem te starten.

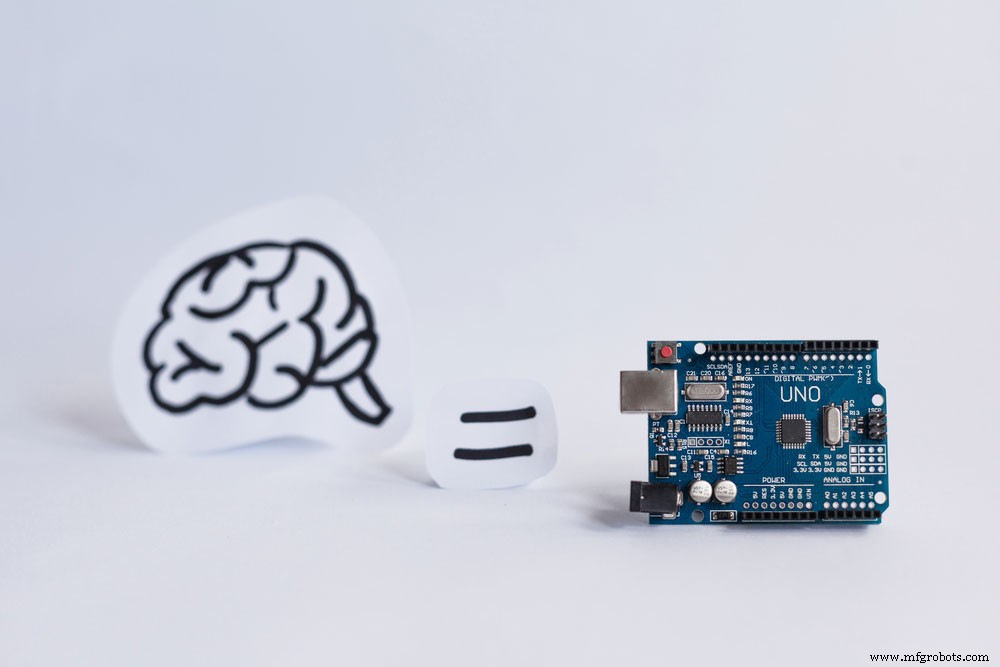

(Een Arduino Uno-microcontroller-afbeelding).

7. Toepassingen

De ATTINY45 zijn populaire microcontrollers die in verschillende toepassingen worden gebruikt. Bijvoorbeeld;

• Ontwikkelingsborden.
• Stuurprogramma's.
• SMPS- en Power Regulation-toepassingen.
• Bovendien wordt Attiny45 gebruikt voor het meten en regelen van analoge ingangssignalen.
• Perifere interface-systemen.
• In mobiele embedded systemen zoals automaten en koffiemachines.
• Ten slotte, visuele weergave-eenheden zoals LCD's.

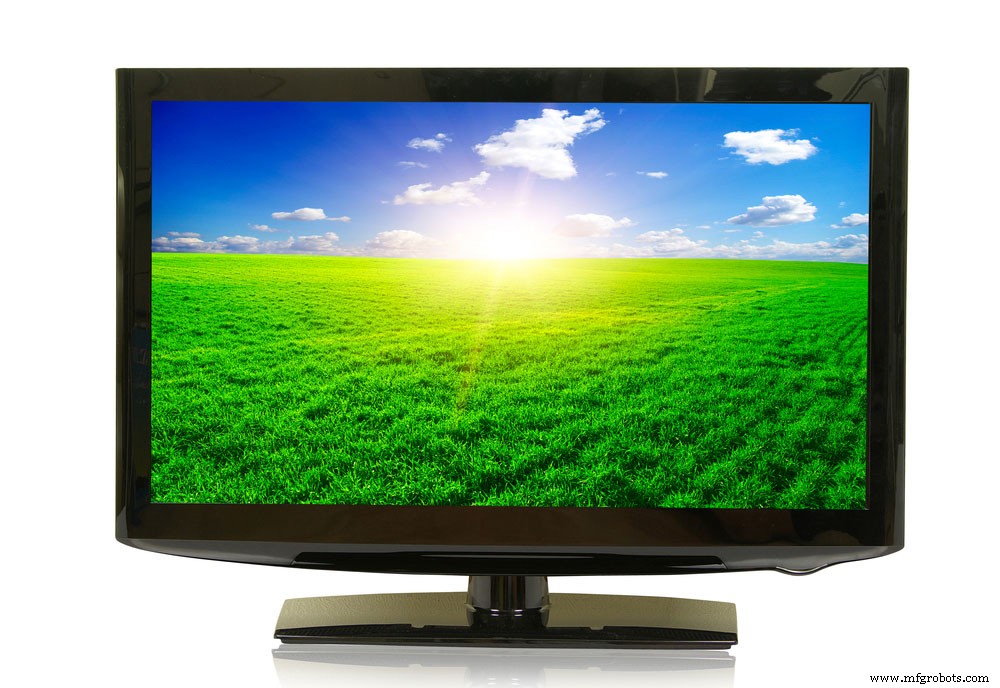

(Een LCD-scherm).

Conclusie

De ATTINY45 IC is een 10-bit 8-pins microcontroller met een analoog-naar-digitaal converter. Het heeft ook timers om te tellen, naast vele andere functies. Het is een voorkeurskeuze voor projecten omdat het klein en goedkoop is.

Wilt u echter zelf zien hoe de ATTINY45 werkt? Of werk je al aan een project waarvoor een ATTINY45 nodig is? Professioneel advies en hulp zijn hier. Neem vandaag nog contact op met onze experts.
