Neonlampcircuit:wat is het en hoe werkt het?

Verschillende elektronische circuits worden geleverd met visuele indicatoren en soms zelfs apparaten. Ook zijn deze visuele indicatoren belangrijk omdat ze helpen om te laten zien wat er op dat moment met de cursus of het apparaat gebeurt. Zoals wanneer je zaklamp volledig is opgeladen of wanneer je televisie aangaat.

Dus als u op zoek bent naar een alternatief voor indicatoren dat geen LED is, dan heeft u alleen een neonlamp nodig.

Vanwege hun kleine afmetingen werken neonlampen als indicatoren en als eenvoudige neongloeilampen voor verschillende toepassingen, zelfs decoratieve lichttoepassingen.

Ondanks dat neonlampen nu achterhaald zijn, kan het maken van een kleine neonlamp een leuk project zijn. Daarom vertellen we je in dit artikel het geheim achter de neonlamp en de verschillende neonlampcircuits die je kunt maken.

Wat is een neonlamp?

Neonlampen of gasontladingsbuizen zijn lichtbronnen die gebruik maken van vacuümbuistechnologie. Het beschikt over twee elektroden en neongas in een kleine glazen capsule-achtige vacuümbuis. Ook fleuren deze neonlampen op zodra het neongas elektrisch licht krijgt. Zo krijgt u de zachte neongloedverlichting die u kent en waar u van houdt.

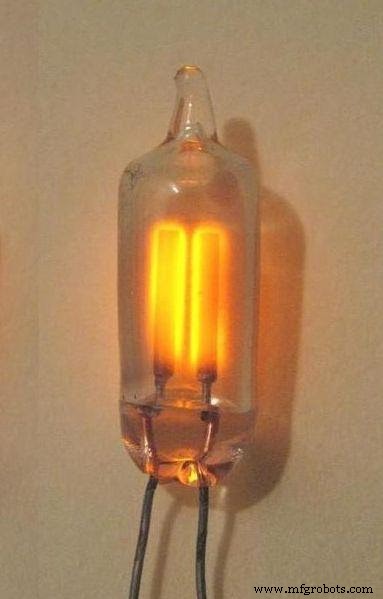

Gloeiende neonbalken

Hoewel de gloed van een neonlamp (meestal de oranje kleur) niet helder genoeg is om je weg in het donker te verlichten, werkt hij perfect als indicatielamp omdat hij een zwakke gloed afgeeft.

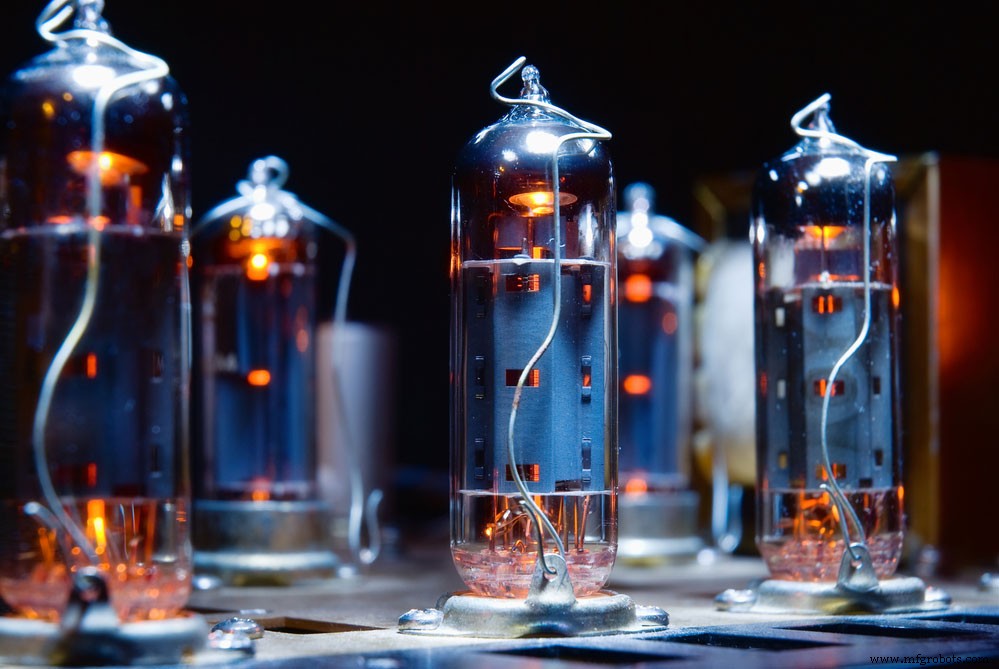

Vacuümbuistechnologie

Hoe werkt neonlamp?

Neonlampen zouden niet werken tenzij ze een ingangsspanning ontvangen die hoger is dan de brandspanning. Deze hoge startspanning is verantwoordelijk voor het activeren van de gloed van de neonlamp. We noemen deze spanning dus de initiële doorslagspanning of opvallende spanningen.

Zodra de neonlamp dit doorslagpunt bereikt, gaat de lamp in de brandmodus (gloeimodus).

Daarna kan de spanning over de klemmen van de neon afnemen.

Bovendien blijft het vast, ongeacht een verhoging van de stroom die u in het circuit voedt.

Bovendien kunt u, zodra de lamp begint te gloeien, de intensiteit of helderheid van het uitgestraalde licht verhogen door de voedingsspanning te verhogen. Het kan een punt bereiken waarop de gloed het hele deel van de negatieve weerstandselektrode vult.

Hier moet je voorzichtig zijn.

Als je voorbij de maximale stroom gaat die de lamp aankan, komt het licht in een boogvormige toestand. De gloed zal in deze boogvorm niet oranje zijn, maar een blauw-witte lamp die de negatieve elektroden vult. Zodra dit gebeurt, begint de lamp snel te verslechteren.

Dus als je een neonlamp goed wilt gebruiken, heb je genoeg stroom nodig om de gloeilamp te laten gloeien. U hebt ook een spanningsregelaar nodig om het stroomniveau dat de lamp ontvangt te regelen. Deze twee gecombineerd helpen ervoor te zorgen dat de neonlamp rond de normale glimontladingstoestand blijft werken.

Aangezien de normale weerstand van de neon in de afvuurmodus laag is, moet u "serieweerstanden" installeren op een van de voedingslijnen. Dus daar komt de ballast of eenvoudige weerstand om de hoek kijken.

De doorslagspanning voor een neonlamp

Nu ligt de doorslagspanning of slagspanning van de neonlamp meestal tussen 60 - 100 volt. Soms kan het hoger zijn. De stroom die nodig is om de lamp continu te laten werken, is echter kleiner - ergens rond de 0,1 tot 10 milliampère.

Voor de "serieweerstand" kunt u de waarde bepalen op basis van de ingangsspanningsvoeding waarop u uw neon aansluit:een constante netspanningsbron of anderszins.

Hier is een goed voorbeeld.

Als u uw lamp aansluit op een voeding van 220 volt, zou een weerstandswaarde van 220k een goede keuze zijn.

In het geval van commerciële neonlampen is de weerstand meestal ingebouwd.

Bovendien heeft de neonlamp weinig of geen weerstand bij het uitstralen van licht, maar ervaart hij een spanningsval van 80 volt over de neonaansluitingen.

Eenvoudige neonlampcircuits

Nu is het tijd om te kijken naar de verschillende circuits die je kunt maken met de neonlamp.

Opmerking:je kunt deze neoncircuits gebruiken voor verschillende neonlamptoepassingen, zoals indicatoren, decoratieve lichten of sfeerverlichting.

Knippercircuit voor neonlamp

De eerste eenvoudige schakeling gebruikt een neonlamp als lampflitser. Dit werkt ook perfect voor een relaxatie-oscillatorcircuit.

Bekijk het in het onderstaande diagram:

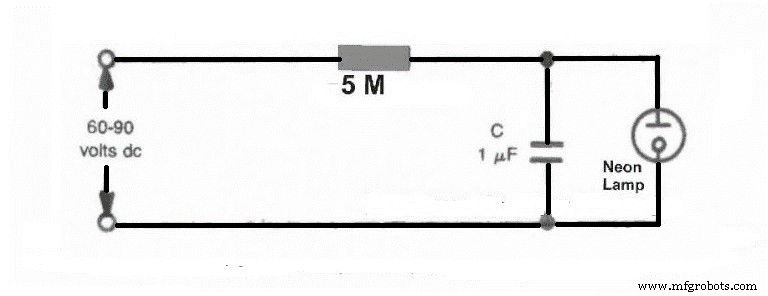

Neon Flasher-schakelschema

Dit circuit toont een condensator en weerstand die in niveaus zijn verbonden met een gelijkstroomvoedingsspanning. We kunnen ook zien dat de neonlamp zij aan zij aan de condensator is bevestigd. Het functioneert dus als een visuele indicator en de neonlamp laat zien hoe goed het circuit functioneert.

Op het eerste gezicht lijkt de neonlamp op een open circuit. Maar zodra het de ontstekingsspanning ontvangt, kan er onmiddellijk stroom doorheen stromen. Zodat de lamp kan gloeien.

Dus zodra u dit circuit inschakelt, begint de condensator op te laden met een snelheid die is ingesteld door de RC-tijdconstante. De neonlamp krijgt dus een voeding die gelijk is aan de lading van de condensatorterminals.

Bovendien, zodra de lamp in de ontstekingsmodus gaat, begint de condensator te ontladen door het gas in de neonlamp.

Bovendien stopt de stroomtoevoer naar de lamp zodra de condensator zijn ontlading voltooit. Vervolgens verzamelt het een andere lading die hoger is dan de ontstekingsspanningen van de lamp. Met andere woorden, u kunt de neonlamp laten knipperen of knipperen volgens de waarden die zijn ingesteld door de RC-constante.

De toongenerator voor neonlampen

Hier is nog een eenvoudig circuit voor neonlampen dat werkt als een elektronische oscillator.

Bekijk het onderstaande diagram:

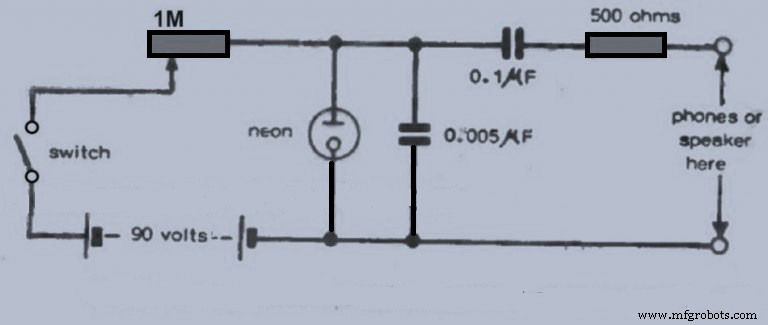

Neonlamp-toongeneratorcircuit

Nu heeft dit circuit het potentieel om het signaal van een generatorcircuit te worden. Bovendien kun je kleine luidsprekers of zelfs je koptelefoon gebruiken om naar de uitvoer te luisteren, en dat is alleen mogelijk als je de ongelijkmatige toon van de potentiometer aanpast.

Maar er is meer.

U kunt uw neonflitsers zo ontwerpen dat ze willekeurig werken (voor willekeurig knipperen). Of beter nog, werk sequentieel.

En als u meer trappen op dit circuit nodig heeft, kunt u deze eenvoudig toevoegen door de C3 op de laatste trap aan te sluiten.

De Astable Flasher Neon Lamp

Dit type neonlamp wordt geleverd met het astabiele multivibratorcircuit met twee neonlampen. Bekijk de onderstaande schakelschema's:

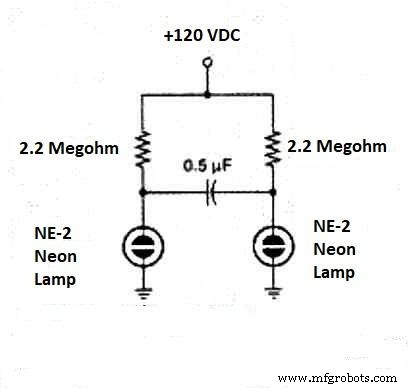

Astabiele Neon Lamp Flasher Circuit Diagram met NE-2 type lampen

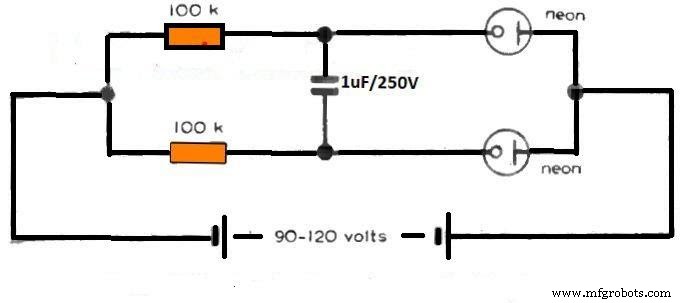

Astabiele Neon Lamp Flasher Circuit Diagram 2

U kunt de neonlampen in dit circuit in een aan/uit-volgorde laten knipperen. Bovendien kunt u via R1, R2 en C1 de werkingsfrequentie kiezen waarmee ze knipperen. De twee weerstanden moeten echter identieke waarden hebben.

Maar als u de waarde van de condensator of de ballastweerstand van het relaxatie-oscillatorcircuit verhoogt, vermindert dit de knipperfrequentie van de neonlampen. Dit werkt ook in twee richtingen.

Hier is nog een geheime tip voor dit circuit.

Als u de levensduur van uw neonlamp wilt bewaken en de beste resultaten uit deze schakeling wilt halen, moet u geen voorschakelweerstand kiezen met een rating lager dan 100k en moet u de waarde van uw condensator onder 1 MFD houden.

Waarom neonlampen gebruiken als indicatielampjes

Hoewel de meeste moderne circuits LED's gebruiken, kunnen we nog steeds neonlampen vinden die werken als controlelampjes of lichtnetindicatoren.

• Neonlampen zijn duurzaam.
• Ze hebben een minimale stroomafvoer
• Neonlampen zijn bestand tegen schokken en trillingen
• Eindelijk raken deze lampen niet oververhit

Wat maakt een neonlamp uniek?

Je kunt de kleur van je neonlamp veranderen van oranje naar andere kleuren door kleine beetjes andere gassen toe te voegen, zoals krypton of argon. Argon brandt een UV-lamp die je kunt veranderen in de kleur die je wilt. Hoe? Je ziet neonreclames zoals de kleuren door de muur in je lamp te voorzien van een fluorescerende coating.

Naast het werken met een hoge spanning en lage stroom, heb je een spanning nodig die iets hoger is dan de brandspanning om een ​​neonlamp te starten (misschien zo'n 10 tot 20v hoger). De neonlamp heeft dus geen speciale startcircuits nodig omdat de netvoeding hoog genoeg is voor de klus.

Maar dat is niet alles.

Je kunt een neonlamp niet rechtstreeks op een spanningsbron aansluiten zonder een apparaat te installeren om de stroom te beperken. In dit geval een ballast. Gelukkig is dit geen probleem, aangezien je een eenvoudige weerstand als stroombegrenzer kunt gebruiken. De meeste modellen die u rechtstreeks op de netspanning kunt aansluiten, hebben echter een ingebouwde ballastweerstand.

Samenvattend

Neonlampen zijn oud, maar ze zijn nog steeds nuttig in de moderne wereld van vandaag. We kunnen ze nuttig vinden in toepassingen die verschillende spanningen, temperaturen en helderheid gebruiken.

Bovendien heeft de neonlamp verschillende kleuren en helderheidsniveaus waaruit je kunt kiezen, en is hij zelfs geschikt voor omgevingslichttoepassingen.

Neonlamp

Het mooiste is dat je de levensduur van een neonlamp kunt verlengen door de bedrijfsspanning te verlagen. Toepassingen die tot 50.000 uur kunnen gebruiken, zouden dus een weerstand met een hogere nominale stroomwaarde gebruiken. Daarom de lampstroom verminderen en de levensduur van de lamp verlengen. Nou, dat vat dit artikel samen. Als je vragen hebt, neem dan gerust contact met ons op, we helpen je graag verder.
