9 suggesties voor assemblage van printplaten en kostenontwerp

2.KiCAD

Het is een andere populaire PCB-ontwerpsoftware die u vrij kunt gebruiken zonder licentievereisten. Als PCB-ontwerper kunt u deze software gebruiken om een ​​stuklijst (BoM) en Gerber-bestand te maken. Het heeft een uitgebreide bibliotheek die veel elektronische componenten bevat. Een andere uitstekende eigenschap is dat het een 3D-lay-out van de PCB biedt.

3.Multisim

Het is gebruikelijk bij onderzoekers omdat het unieke simulatiemogelijkheden heeft die essentieel zijn voor onderzoek. Het is gebruiksvriendelijke software met uitstekende functies die hoogwaardige technologie uitbeelden.

Gebruik DFM om fabricageproblemen van printplaten te vinden

We moeten voorkomen dat u geld, tijd en middelen verspilt, en het is essentieel om enkele DFM-tips (ontwerp voor fabricage) te kennen. Het vinden van de productieproblemen of -problemen in de vroege stadia helpt veel te besparen en zorgt voor een soepele overgang naar de assemblage- en verpakkingsfasen van PCB's. Enkele veelvoorkomende problemen zijn:

1.Slivers en eilanden

Dit zijn vrij zwevende koperen die grote schade kunnen aanrichten aan de zuurtank. Als ze klein zijn, drijven ze en veroorzaken ze kortsluiting. Maar als ze niet kunnen zwemmen, kunnen ze andere interferentie veroorzaken, wat lastig kan zijn. Sommige software kan ze in uw ontwerpen vinden, maar als de software die u gebruikt geen splinters en eilanden kan detecteren, moet u ze mogelijk handmatig vinden.

2.Koellichamen

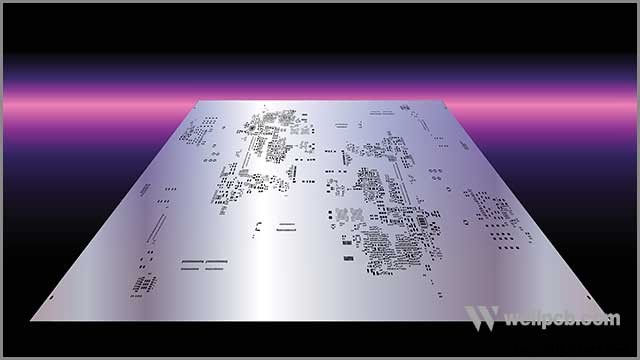

Het helpt bij het absorberen en afvoeren van warmte van een elektrisch onderdeel. Deze warmteafvoer is mogelijk doordat de koellichamen in contact komen met een metalen basismateriaal. Onderdelen kunnen echter van de warmtekussens drijven als de openingen van het pastamasker enorm zijn in de koellichamen. U kunt dit voorkomen door op verschillende punten kleinere plakmaskeropeningen te maken in plaats van op één plaats een grote te maken. Om de juiste grootte van de plakmaskeropeningen te krijgen, moet u op de printplaat winkelen, verschillende dingen kunnen u in de war brengen. Of u nu gaat voor een enkelzijdige print, een dubbelzijdige print of een ander type print, u kunt bij uw PCB-fabrikant terecht.

3.Zuurvallen

Dit zijn scherpe hoeken in uw sporenpatroon die schadelijke chemische etsmiddelen kunnen vangen die u gebruikt om overtollig koper van een printplaat te verwijderen tijdens het productieproces. Ze kunnen mager zijn en daardoor veroorzaken ze openingen in de bordontwerpen. U kunt bepaalde software gebruiken om zuurvangers te detecteren, maar u moet dit mogelijk handmatig doen als u niet over dergelijke software beschikt.

Geprinte schakeling assemblage coating effect

Voordat u begint met PCB-assemblage, moet u de huidige impact van PCB-coating op uw bordontwerpen kennen. Om onnodige verspilling van geld, tijd en middelen te vermijden die u zou kunnen vermijden, moet u de mogelijke valkuilen kennen van de keuze van de coating die u gebruikt in uw PCB-fabricageproces en de wijze van toepassing.

Wij zorgen ervoor dat u de beste PCB krijgt; het is essentieel om vast te houden aan een ervaren fabrikant die de vereisten van uw PCB-ontwerp tot op de letter volgt in plaats van van de ene fabrikant naar de andere over te stappen.

Er zijn verschillende PCB-oppervlaktecoatings en verschillende applicatiemethoden. Het is essentieel om ervoor te zorgen dat uw PCB-ontwerp het beste coatingtype krijgt, omdat dit een probleem kan veroorzaken als u het niet nauwlettend in de gaten houdt. Om kosten te besparen, kiest u niet voor snelkoppelingen, omdat u mogelijk dubbel of meer uitgeeft.

Plaatsing en afstand tussen componenten van printplaatassemblage

Voordat je bij de tekening komt, helpt het om het bord te begrijpen en te beheren voor de teamleden. De componentsymbolen die zijn gemaakt voor de PCB-lay-out en uiteindelijk over de printplaat zijn afgedrukt, zijn handig tijdens de PCB-assemblagefase. U moet ervoor zorgen dat u alle problemen met de plaatsing en afstand van PCB-componenten oplost om kosten te voorkomen die u zou kunnen vermijden. Als PCB-ontwerper of assembleur is er geen 100% manier om componenten te plaatsen, waardoor je creatief kunt zijn. U moet echter voorzichtig zijn terwijl u dit doet om te voorkomen dat u routeringsfouten maakt.

Als u geen zorgvuldige maatregelen neemt bij het plaatsen van de componenten, kunt u uiteindelijk tijd verspillen, omdat sommige onderdelen mogelijk niet genoeg ruimte hebben voor het frezen en u misschien helemaal opnieuw moet beginnen. De fabrikant kan uw kaarten ook naar u terugsturen als u de componenten lukraak plaatst. Het kan je bord ook een lelijk uiterlijk geven, omdat het je gebrek aan goede symmetrie en nauwkeurigheid laat zien.

Om problemen met de plaatsing en tussenruimte van componenten te voorkomen, moet u een aantal dingen begrijpen:

1.Mechanische beperkingen:

weet de juiste plaatsing van onder andere randverbinders, montagegaten. Hiermee kunt u de juiste maat en vorm van uw printplaat bepalen.

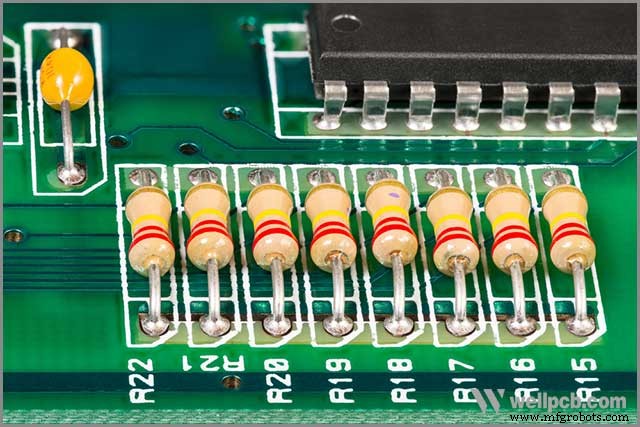

2.Plaats vergelijkbare componenten in dezelfde richting

Als u werkt met Surface Mount-componenten of SMD's waarvoor een golfsoldeerproces nodig is, moet u soortgelijke elementen in dezelfde richting plaatsen, omdat dit het installeren, inspecteren en testen door de PCB-assembler gemakkelijk maakt.

3.Dododon geen delen overlappen

Zorg er bij het plaatsen van de componenten op uw bord voor dat de stukken elkaar niet overlappen om kortsluiting te voorkomen. Als je met een kleine of grote opdracht werkt, laat dan voldoende ruimte tussen elk stuk, want dan heb je tijd om alle kopersporen te routeren.

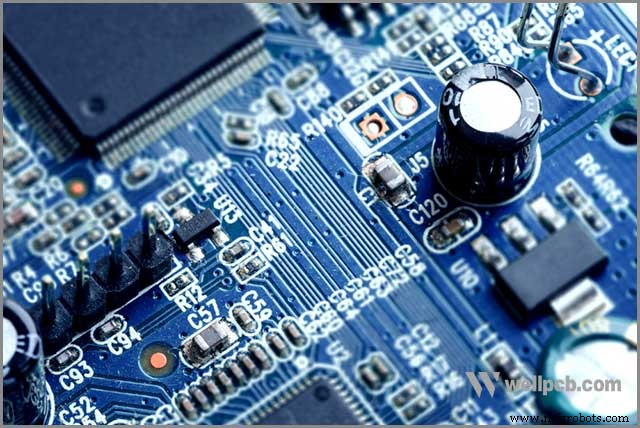

Geprinte schakeling minimaliseert spoorlengte

Door de spoorlengte te minimaliseren, verkleint u de EMI-risico's (elektromagnetische interferentie) van uw PCB's. Lange sporen laten uw borden er onaangenaam uitzien en veroorzaken EMI-risico's. De beste manier om de lengte van de sporen te minimaliseren, is door onze borden zorgvuldig in te delen.

Zorg ervoor dat hogesnelheidssystemen dicht bij elkaar en de signaalinvoer naar het ontvangerpad worden gehouden. Door software te gebruiken die in staat is om sporen naar kortere lengtes te routeren en om te leiden, ziet het er minder omslachtig uit.

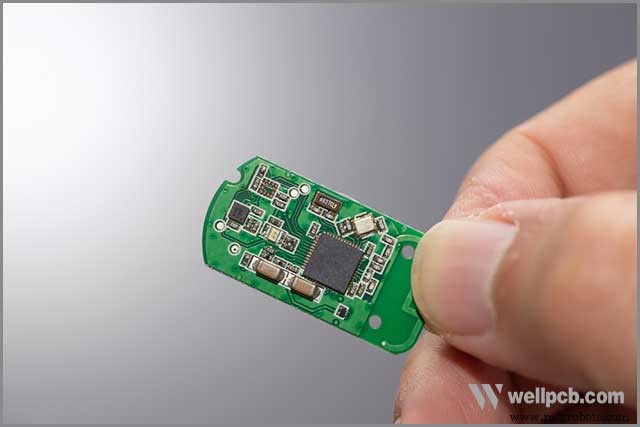

Ontwerp de juiste PCB-grootte en -vorm

Het is een ander cruciaal aspect dat aandacht vraagt, omdat het meestal het eindresultaat van uw PCB-assemblage bepaalt. Het kiezen van de verkeerde maat of vorm kan uw PCB-ontwerp veranderen en u een product geven dat afwijkt van uw plan.

Borden in verschillende maten en vormen voldoen aan specifieke behoeften, en het kiezen van de verkeerde past mogelijk niet bij uw PCB-behoeften. Zorg ervoor dat u de juiste maat en vorm van borden selecteert die passen bij uw PCB-behoeften, aangezien het bord voor een polshorloge verschilt van een commissie voor een computer.

Ontwerp van PCB-lagen

Er zijn verschillende ontwerpen voor PCB-lagen en het ontwerp dat u wilt, bepaalt de PCB-laag die u gaat gebruiken. Enkellaagse platen omvatten een soldeermaskerlaag, een soldeerpastalaag, een mechanische laag en een routeringslaag. Meerlagige borden bevatten onder andere veel routeringslagen, grondvlakken, stroomvlakken. Sommige borden hebben maximaal 4, 6 of 12 vellen. Begrijp het doel van elk segment en gebruik het segment dat past bij uw PCB-behoeften.

Through-hole-probleem

Het is niet ongewoon om through-hole problemen tegen te komen in het assemblageproces van PCB's . Bij het plateren van doorgaande gaten kunt u platingholtes creëren die voorkomen dat elektrische stromen door het circuit, luchtbellen en andere vormen van verontreiniging gaan. U kunt dit probleem voorkomen door de printplaten voor te verwarmen om overtollig vocht te verwijderen en ervoor te zorgen dat de koperbeplating een minimale dikte van 25um heeft in de doorgaande gaten.

Exporteer het bombestand op de juiste manier

Een stuklijst (BOM) is de uitgebreide lijst van alle grondstoffen, componenten, samenstellingen en andere essentiële productiematerialen voor producten. Het correct exporteren van de Bill of Materials (BoM) zorgt ervoor dat uw PCB-assembleur de specificaties van uw PCB-behoeften krijgt. Zorg ervoor dat uw PCB-assembleur de stuklijst exporteert zonder aspecten, aangezien elke fout kan leiden tot verspilling van geld, tijd en middelen.

Conclusie

Om ervoor te zorgen dat de kosten van PCB-assemblagewijzigingen worden verlaagd, moet u de bovenstaande suggesties begrijpen en implementeren voordat u naar de assemblagefase gaat. Als u niet het nodige doet, kan dit leiden tot extra kosten die u zou kunnen vermijden. Neem de juiste preventieve maatregelen en corrigeer eventuele fabricagefouten voordat uw PCB in de montagefase komt.
