9 tips voor het kiezen van de beste PCB via optie

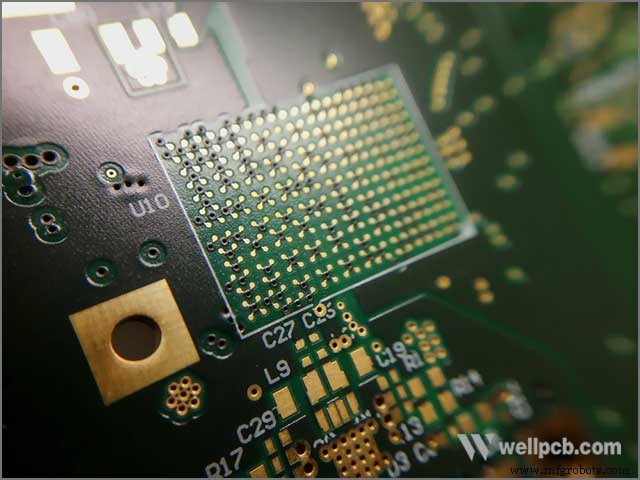

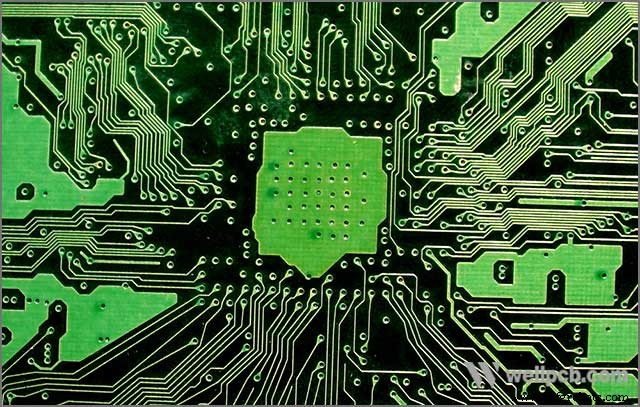

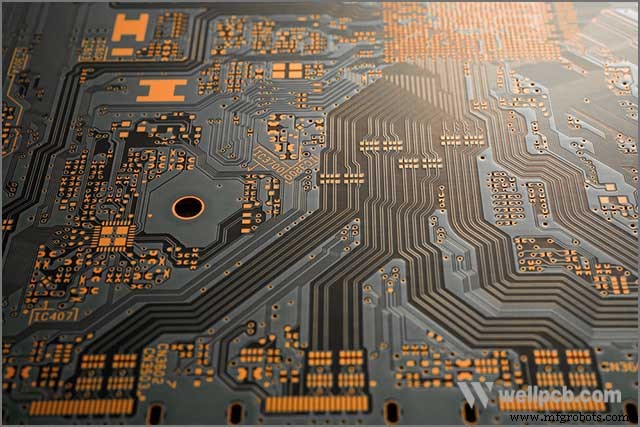

PCB via bestaat uit koperen cilinders die pads, sporen en polygonen op twee PCB-lagen met elkaar verbinden via thermische of elektrische connectiviteit. Via maakt de doorgang en distributie van thermische en elektrische energie tussen PCB-lagen mogelijk.

Hoe meer energie bijvoorbeeld een PCB-laag kan overbrengen, hoe meer Via het zou moeten hebben. Het ontwerp- en ontwikkelingsproces voor PCB's Via is daarom van cruciaal belang.

Elke PCB-ontwerper zou de soorten PCB's Via moeten begrijpen die er zijn, hun effecten op het bord en wanneer ze nuttig kunnen zijn. Dit, en nog veel meer, zijn wat dit artikel ons zou leren. Laten we eens kijken naar deze tips die, indien gebruikt, u het beste PCB-ontwerp zullen geven.

Opties van Via

Er zijn drie hoofdtypen Via:Blinde Via, Begraven Via en Via Via.

1. Blind Via:bevindt zich tussen de buitenste en binnenste PCB-lagen en verbindt de ene met de andere.

2. Begraven via:bevindt zich tussen twee interne PCB-lagen en verbindt de ene met de andere.

3. Via Via:bevindt zich tussen twee buitenste PCB-lagen, verbind de een met de ander.

Andere soorten PCB's Via omvatten:

1. Micro Via:een gecompliceerde PCB's Via-optie die wordt gebruikt voor connectiviteit met variabele lengte voor verbindingen met hoge dichtheid.

2. Via-in-pad:is de meest complexe PCB's Via-optie tussen twee externe bordoppervlakken of tussen een extern bord en interne bordconnectiviteit, gebruikt om componenten met uitzonderlijke hellingshoeken te routeren.

Welke soort moet ik gebruiken?

Through Via zijn geschikt voor tweelaagse PCB's; voor complexere PCB's kunt u overwegen om embedded Via en blinde Via te gebruiken. Via is de meest kosteneffectieve en betrouwbare van de drie, terwijl Buried Via de duurste en minst veilige is. Naast hun betrouwbaarheidsproblemen en kostbare aard, is Buried Via een uitdaging om op te lossen.

Vanwege de lage kosten en hoge betrouwbaarheid gebruiken sommige fabrikanten vaak Through Via in plaats van Blind Via PCB's. Maar deze methode leidt tot het creëren van onnodige gaten die andere verbindingen tussen de PCB-lagen kunnen verstoren. Blind Via daarentegen zal alleen onnodige gaten creëren tussen de twee lagen die worden verbonden.

Overweeg uiteindelijk alle beschikbare opties voor uw PCB-ontwerpdoel en kies voor de beste keuze.

De maat zou moeten zijn?

Hoewel u elke Via-grootte kunt specificeren, moet u de Via op uw PCB even groot laten zijn. Gebruik je verschillende Via maten, dan zul je verschillende boormaten moeten gebruiken. Elke fabrikant heeft zijn minimale boordiameters en het kan zijn dat ze uw taak niet accepteren als u een breedte kiest die niet binnen hun mogelijkheden valt.

Als de Via-grootte te groot is opgegeven, verbruikt het veel PCB-ruimte en maakt de routering moeilijk en de PCB-productie duurder. Als u bent opgegeven, is de Via-maat kleiner dan de door uw fabrikant gewenste minimale diametermaat. U maakt het werk voor uw fabrikant moeilijker, waardoor het hele proces duurder wordt voor uzelf. Je kunt het beste een Via-maat krijgen die groter is dan of gelijk is aan de gewenste minimale Via-diameter van veel fabrikanten, zodat je niet vastzit aan één fabrikant.

Als u een voorkeur heeft voor een fabrikant van PCB's, vraag hem dan naar de minimale boormaat die de voorkeur heeft of kijk op de website van het bedrijf om zeker te zijn van uw keuze voor Via.

De beste plek voor veel kleine Via PCB's, maar niet alle grote PCB's Via worden geplaatst na alle warmtegeleiding en warmtegeleiding. Het probleem is dat het hele bord zal falen op het moment dat de enkele enorme Via faalt.

Geleidende vulling of niet-geleidende epoxy vulling?

Niet-geleidende vulling is kosteneffectiever en is voldoende voor de meeste PCB-signaalrouteringsprojecten dan geleidende vulling. Niet-geleidende epoxyvulling heeft in de meeste gevallen de voorkeur boven geleidende vulling. In tegenstelling tot geleidende vulling, voorkomt niet-geleidende vulling dat de printplaat breekt en defect raakt, en dienovereenkomstig samentrekt en uitzet wanneer de printplaat respectievelijk afkoelt en verwarmt.

Geleidende vulling heeft de voorkeur als thermische via voor PCB's wanneer thermische geleidbaarheid van het grootste belang is, omdat niet-geleidende epoxy de thermische geleidbaarheid tussen de platen verstoort. In tegenstelling tot de naam doet vermoeden, kan een niet-geleidende epoxyvulling zonder interferentie elektrische energie door het verkoperde oppervlak overbrengen.

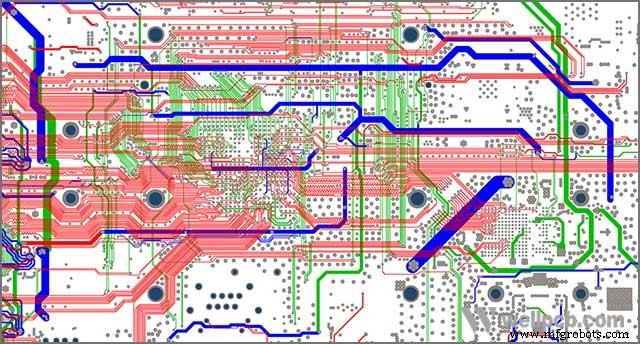

Maak minimaal gebruik van gestapelde via voor interne laagroutering

Stacked Via is een PCB's Via-optie die wordt gebruikt in plaats van Blind Via vanwege een routeringsprobleem dat sequentieel lamineren onmogelijk maakt. Daaropvolgende lamineerproblemen kunnen optreden als de afsluitlaag van een Blinde Via zich op een andere Blinde of Buried Via bevindt.

Het voordeel van Stacked Via is dat er meer ruimte is voor PCB-routing, omdat er meerdere Via op elkaar kunnen worden gestapeld. Het stapelen van verschillende Via op dezelfde plek kan echter dat specifieke deel van het bord verzwakken en leiden tot het falen van het bord.

Probeer zo min mogelijk gebruik te maken van Stacked Via voor interne routering, omdat hun fabricage veel meer precisie vereist dan andere Via-opties.

Wanneer blind en begraven via gebruiken in mijn ontwerp

Draadroutering, een pad genoemd, volgt de "plaatsingsstap" van de actieve component bij het assembleren van PCB's of Integrated Circuits (IC's). Het omvat de verbinding van alle actieve ingrediënten op het bord met behulp van draden.

Een high-speed PCB-ontwerp wordt meestal beïnvloed door de fysieke kenmerken van het bord, zoals de aansluiting, de lay-out van de componenten en de behuizing. Deze fysieke kenmerken beïnvloeden over het algemeen de integriteit van een high-speed PCB.

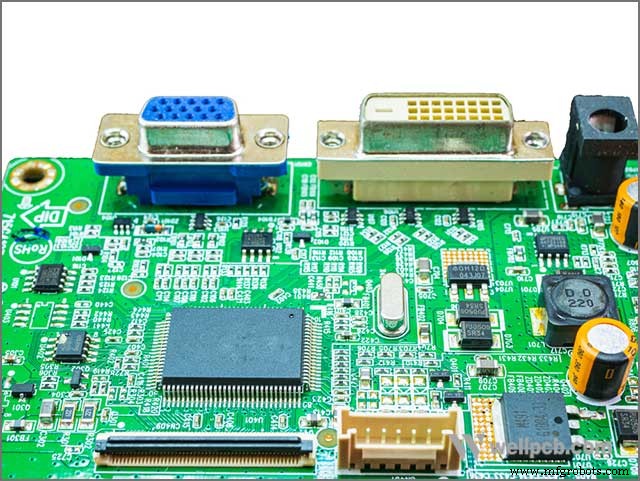

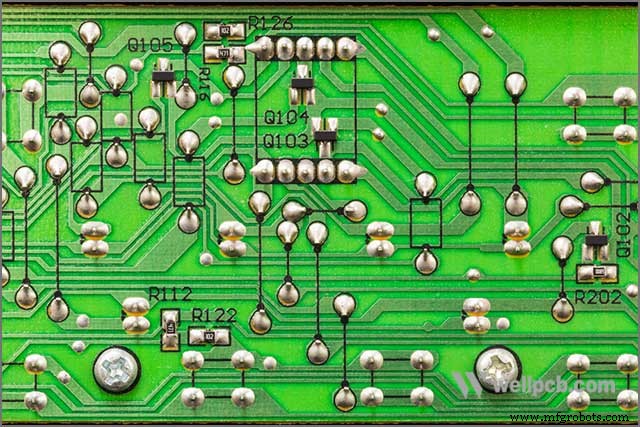

Gebruik Blind of Buried Via in uw PCB-ontwerp bij het routeren van PCB's met hogesnelheidssignalen zoals High Definition Multimedia Interface (HDMI). Op deze manier wordt de integriteit van de tekens en de verbinding van de componenten veel beter beschermd.

Tips bij het gebruik van Tented Via

Sommige Via strekken zich niet uit tot het PCB-oppervlak (bijvoorbeeld ingebedde Via). Terwijl sommige zich uitstrekken tot het PCB-oppervlak (bijvoorbeeld Via). PCB's Via die zich uitstrekt tot aan het bordoppervlak is gesloten of geopend. Gesloten PCB's Via wordt tented Via genoemd.

Wanneer PCB-fabrikanten soldeer gebruiken om de Via-gaten te bedekken om het aantal blootliggende pads op het bord te verminderen, maakte een tent Via.

Zorg ervoor dat je Via-tent zo vlak mogelijk is om tombstones of soldeerbruggen te voorkomen. Een situatie waarin sommige van de actieve componenten scheiden wanneer ze worden gesoldeerd.

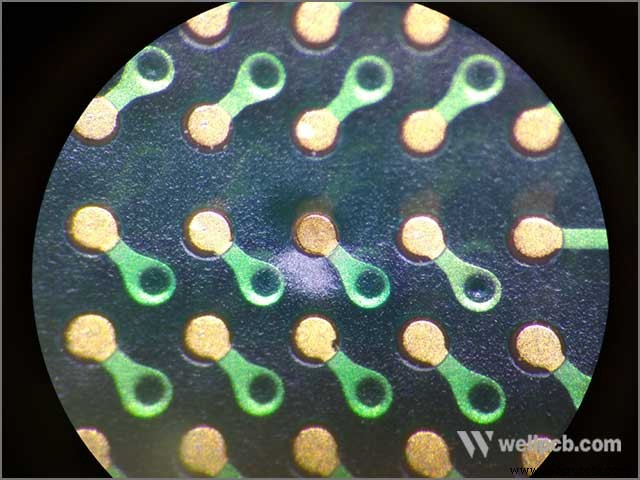

Tips bij het gebruik van Via-in-Pad

Via-in-pad is moeilijk Via-optie te routeren, kost meer tijd en vraagt ​​meer geld. Het heeft echter ook zijn voordelen. Via-in-pad-routing is voldoende als je een beperking van de boardgrootte hebt. routeringsoptiebeperking, of beperking van aansluitpunten op uw printplaatcomponenten. Daarom is dit type pad handig voor Ball Grid Array (BGA) en Chip Scale Package (CSP).

Als het gaat om een ​​Via-optie, kunt u het beste de minst gecompliceerde optie kiezen die aan uw behoeften kan voldoen. In lijn hiermee, maak van Via-in-pad uw laatste redmiddel, want het is de meest complexe van allemaal. Gebruik het alleen wanneer andere PCB-routeringsopties niet voldoende zijn voor uw PCB-behoeften. Houd bij het nemen van uw PCB-beslissingen rekening met uw PCB-behoeften, de betrouwbaarheid van het bord, de signaalintegriteit en de produceerbaarheid van het bord.

Maak gebruik van een fabrikant die uw PCB-ontwerp met succes kan realiseren

Zoals u kunt zien, zijn er veel punten waarmee u rekening moet houden bij een optie via PCB's. Van uw maatvereisten tot uw PCB-behoeften en complexiteit. Uw keuze voor een PCB-fabrikant zal het succes van uw project bepalen.

Onderzoek de mogelijkheden van potentiële PCB-fabrikanten die voor u beschikbaar zijn. Vergelijk de financiële kosten van elk van de fabrikanten. Zorg er uiteindelijk voor dat u een fabrikant kiest die uw PCB-ontwerp met succes binnen het budget en op tijd kan maken.

Conclusie

Het selecteren van de beste PCB's Via de optie lijkt misschien een ontmoedigende taak voor veel PCB-ontwerpers. maar elke ontwerper kan verlichting vinden door de negen hierboven beschreven tips te volgen.
