Hoe installeer ik een CCTV-camera? CCTV Camera Installatie met DVR

Bekabeling voor installatie van CCTV-camera's met DVR-beveiligingssysteem – stap voor stap

Om het systeem simpel te houden (zoals het is) laten we stap voor stap zien hoe je een CCTV installeert (Gesloten Circuit Televisie ) beveiligingscamera in huis, kantoor en andere gevoelige plaatsen waar het de beveiliging moest bewaken en controleren en het juiste systeem moest beheren voor een betere bescherming.

• Gerelateerde post:  PoE IP CCTV-camera's installeren met NVR-beveiligingssysteem

Dingen die je nodig hebt

• DVR/NVR
• CCTV-camera (Bullet-, Dome- of PTZ-camera's)
• Monitor / LCD (pc, laptop enz.)
• Voeding, adopter, stroomsplitter en andere gerelateerde kabels en connectoren

Optioneel:

• PTZ-camera
• USB / muis
• Luidspreker / Microfoon
• Router (om de camera te bekijken en te bedienen via smartphones via Wi-Fi)

Laat ons, voordat we ingaan op details, weten wat het verschil is tussen DVR en NVR.

Wat is DVR?

DVR ook wel bekend als "digitale videorecorder" is een elektronisch apparaat dat de videosignalen in de recorder verwerkt en opslaat in de massaopslag, d.w.z. harde driver of USB-stick. Het is slanker voor de videorecorder en staat ook bekend als PVR "Personal Video Recorder".

De chip in de DVR wordt gebruikt om de analoge videosignalen van de camera om te zetten in digitale signalen en wordt op de harde schijf opgeslagen, zodat de camera-opname kan worden bekeken en afgespeeld.

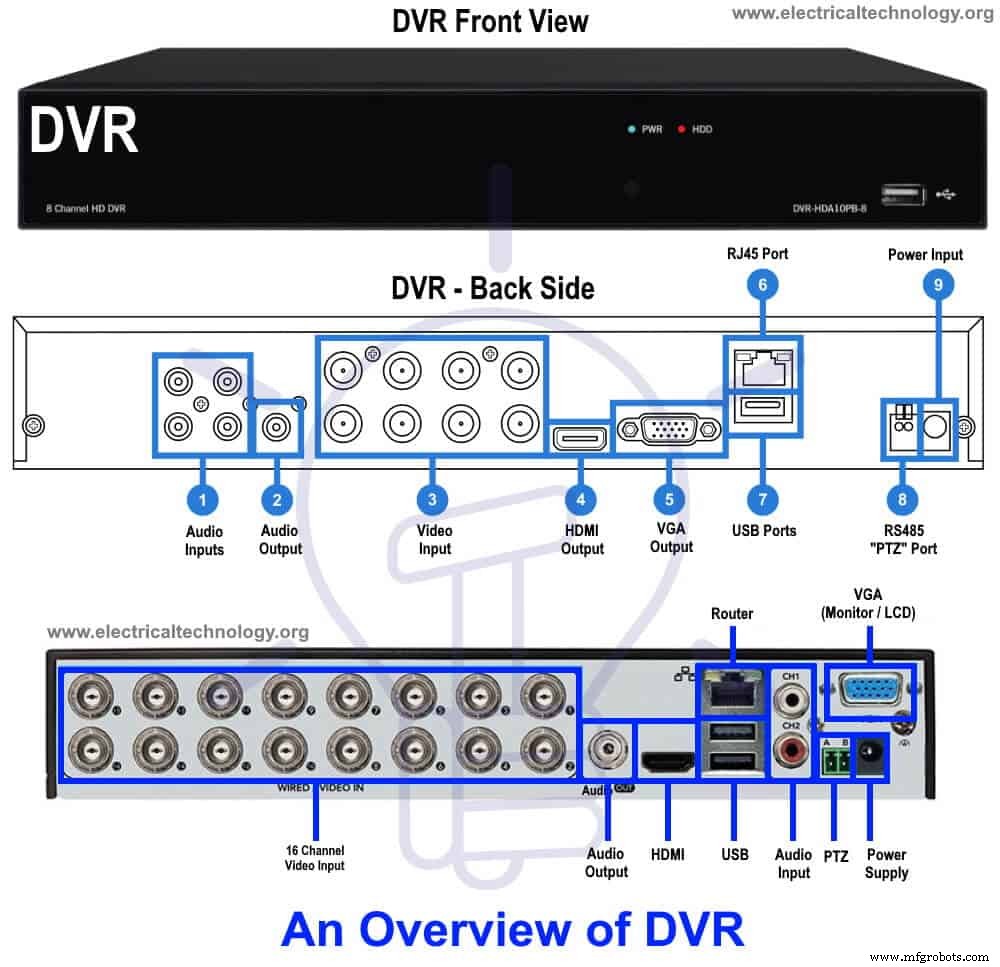

De volgende afbeelding toont de verschillende slots voor aansluiting op de achter-/achterkant van een typische DVR.

Verschil tussen DVR en NVR

DVR staat voor “Digital Video Recorder” en NVR staat voor “Network Video Recorder”. Het belangrijkste doel van zowel DVR als NVR is om de video op te nemen. Het belangrijkste verschil tussen de DVR en NVR is dat de DVR de datum van het videosignaal op de recorder verwerkt, terwijl de NVR de videosignaalgegevens codeert en verwerkt in de camera waar de functies voor weergave op afstand en gegevensopslag worden uitgevoerd door de NVR-recorder.

Een ander verschil tussen DVR en NVR is dat analoge camera's nodig zijn in DVR's met coaxkabels, terwijl IP-camera's (Internet Protocol) vereist zijn in NVR's, omdat ze de videogegevenssignalen anders verwerken door Ethernet-kabels. Houd er rekening mee dat NVR een bekabeld of draadloos systeem kan zijn, terwijl DVR een bekabeld beveiligingssysteem kan zijn.

Als beeldkwaliteit de overwegingsfactor is, is het NVR-beveiligingssysteem beter dan het DVR-systeem, aangezien de NVR de gegevens via een digitaal systeem verwerkt in vergelijking met het analoge DVR-systeem. Bovendien is de video- en beeldkwaliteit van het NVR-systeem beter dan DVR, maar het NVR-beveiligingssysteem is een beetje duurder dan DVR. In het recente technologietijdperk zijn beide systemen betrouwbaar en de geschikte optie hangt af van de behoeften van de gebruiker.

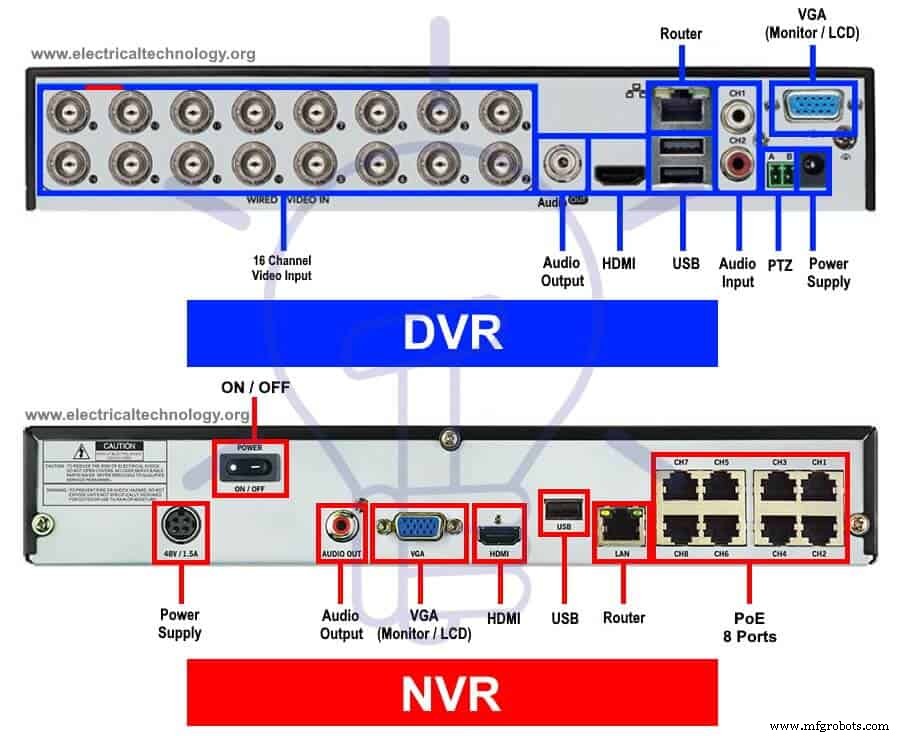

De volgende afbeelding toont de verschillende sleuven aan de achterkant van een DVR en NVR.

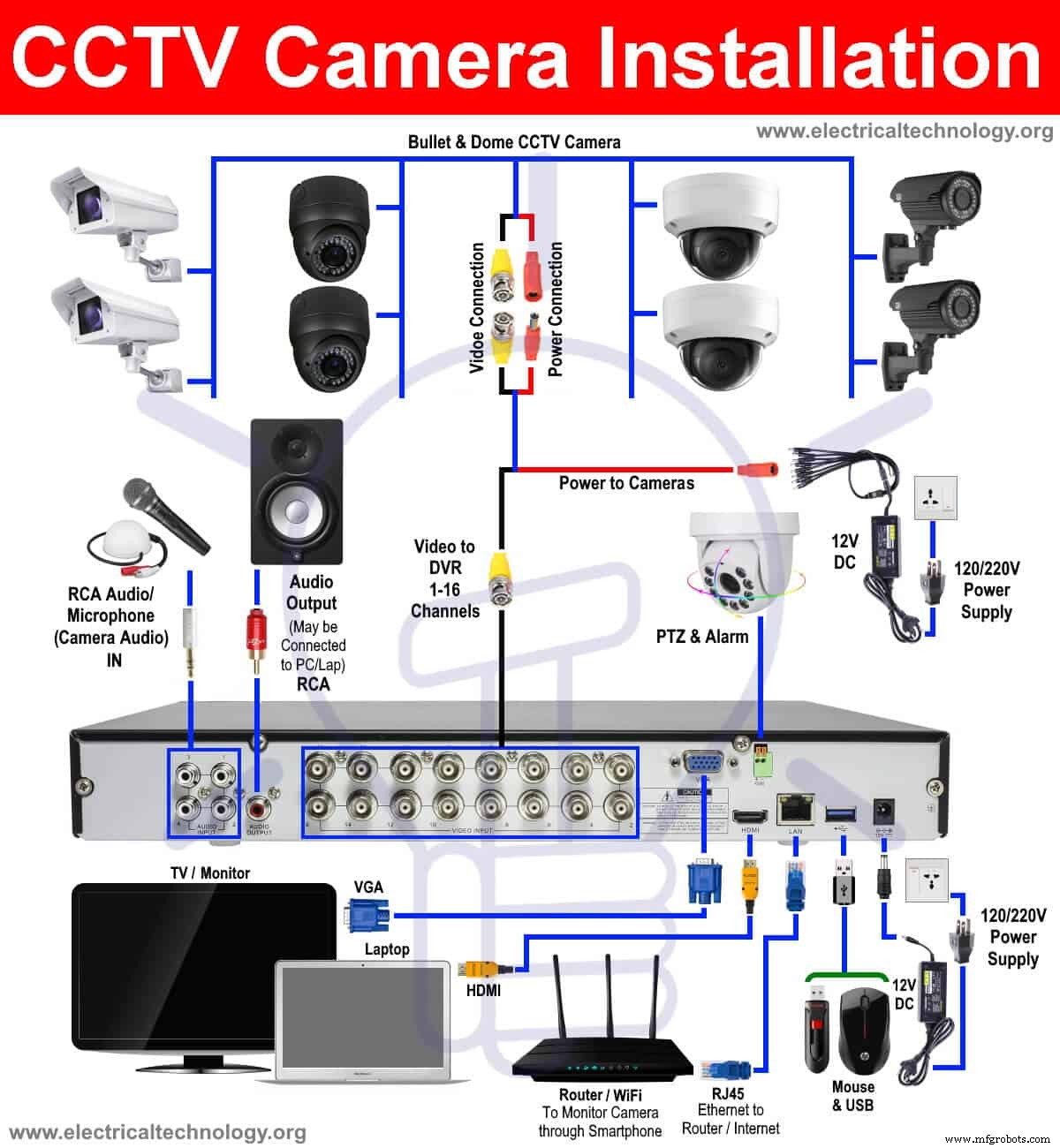

Bekabelingsschema voor installatie van CCTV-camera's met DVR-systeem

Volg de onderstaande instructie zoals weergegeven in onderstaande afbeelding voor installatie van bewakingscamera's .

• Controleer allereerst alle camera's voor de installatie om er zeker van te zijn dat ze allemaal goed werken.
• Sluit de video- en voedings-BNC- en kabelconnectoren aan op het label "ALLEEN CAMERA" en op de voeding. Draai en vergrendel de camera BNC-connectoren voor een stevige verbinding. In fig. is de gele connector van domecamera's en bulletcamera's verbonden met de gele naar de DVR en de rode kabel als stroomaansluiting van de camera naar de 12V DC-stroomadapter die is aangesloten op de 120V of 220V AC-voeding.
• Sluit de videoconnector met het label "ALLEEN DVR" aan op de achter-/achterkant van de DVR in de camera-ingang(en). In onderstaande afbeelding wordt de gele cameraconnector weergegeven met een verlengsnoer met het label "Video naar DVR", die kan worden aangesloten op een van de 16 video-ingangssleuven in de DVR. Bij camera's met audiofunctie moet de witte RCA-kabel worden aangesloten op de audio-ingang in de DVR voor de overdracht van audiosignalen.
• Sluit nu alle rode vrouwelijke voedingsconnectoren van de camera aan op de mannelijke connectoren van de voeding.
• Sluit de voedingssplitter van de camera aan op de 12V DC-voedingsadapter.
• Sluit de monitor/lcd of pc en laptops aan via VGA-kabels. Gebruik voor HD de HDMI-kabels en sluit deze aan op de pc en de HDMI-sleuf van de DVR in de DVR.
• Sluit nu de stroomadapter aan op de 120V AC (220V in de EU) door de driepolige stekker van de stroomadapter in een driepolige stopcontact te steken. Voor een 24/7/365 beveiligingssysteem wordt aanbevolen om de camera en DVR aan te sluiten op de UPS (Uninterruptible Power Supply System).
• Sluit ten slotte de stroomadapter van de DVR aan op de 120V/220V AC-voeding zoals weergegeven in onderstaande afbeelding. Jij hebt gedaan. Controleer of het systeem goed werkt door naar het LCD-scherm te kijken waarop de live camera-opname te zien is.

De volgende afbeelding toont een typisch beveiligingssysteem voor CCTV-camera's met DVR.

Optionele bedradingsaansluiting van DVR-beveiliging en CCTV-camera

Het optionele bedradingssysteem van DVR-beveiligings- en CCTV-camera's

• In het geval van externe luidsprekers, microfoons en pickups of camera-audio-opname, moet de RCA-connector worden aangesloten op de audio-ingang zoals weergegeven in afb.
• Voor audio-uitvoer moet de RCA-connector van de luidspreker worden aangesloten op de audio-uitgang op de DVR.
• In geval van alarm en PTZ-camera (pan, tilt en zoom) om de beweging onder verschillende hoeken te bewaken en te detecteren, sluit u de draden van de camera (RS485) aan op de RS485/RS232-sleuf van de DVR. Sluit de stroomkabels, audio- en videoconnectoren aan op de stroom-, audio- en videoslots aan de achterkant van de DVR.
• Sluit de USB of muis aan via de USB-poort zoals getoond in afb.
• Als u de beveiligingsopname op afstand wilt beheren en controleren via smartphones en laptops ver weg van de camerapositie, moet u de Ethernet-router aansluiten via RJ45-kabels, zoals weergegeven in de onderstaande afbeelding. Op deze manier kunt u de camera-opname op uw smartphone volgen via Wi-Fi.

Houd er rekening mee dat je voor het basisproces van CCTV-camera's geen internetverbinding en monitor nodig hebt. Monitor is nodig in de beginfase tijdens het installeren van de camera en het controleren van de live-opname van de camera op het beeldscherm op een juiste werking. U kunt de monitor loskoppelen en later de video bekijken die op de harde schijf in de DVR is opgeslagen. Als u de beveiliging op afstand wilt bedienen, moet u de router en een actieve internetverbinding installeren.

Opmerking :Raadpleeg de gebruikershandleiding voor de installatie van CCTV-camera's, aangezien er meerdere soorten bewakingscamera's op de markt verkrijgbaar zijn. Neem contact op met de fabrikant als u de gebruikershandleiding niet kunt volgen of neem contact op met een bevoegde elektricien, omdat deze weet hoe u een CCTV-camera op de juiste manier moet installeren en aansluiten op het DVR-systeem.
