Voorwaarden die u moet kennen voor het verpakken van installatie in centrifugaalpompen

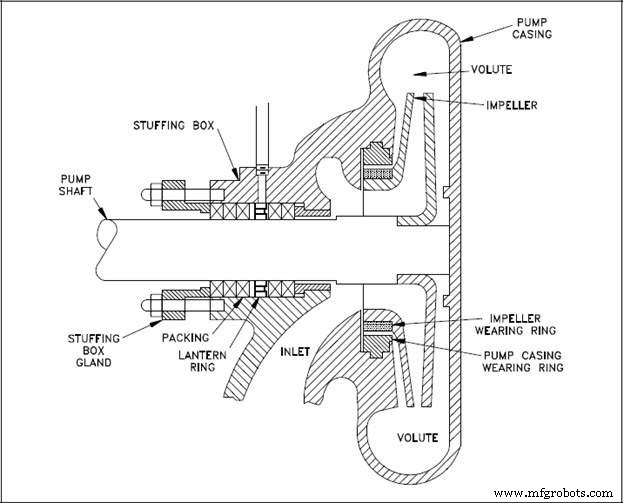

Lantaarnring, pakkingdrukker, pakkingbus ... zou u deze onderdelen op een centrifugaalpomp kunnen identificeren en hun doel correct kunnen definiëren? Centrifugaalpompen bevatten veel onderdelen met namen die vreemd zijn voor iedereen die net begint met vloeistofverwerkingssystemen. Ik maakte een uitstapje naar het Crane Engineering Service Center om de primeur te krijgen over de onderdelen die u moet weten voor het verpakken in centrifugaalpompen.

Basisring (vuldoosbus)

Bij het verpakken van een pomp is de basisring of pakkingbusbus het eerste stuk dat in de bodem van de pakkingbus wordt geïnstalleerd. Het doel van deze bus is om te voorkomen dat de pakking door de bodem van de pakkingbus naar buiten komt.

Askoker

De asbus is een holle metalen buis die de as beschermt tegen pakkingsslijtage. Bij verpakkingstoepassingen is het meestal gecoat met hard metaal voor een langere levensduur.

Inpakken

Verpakkingen zijn er in veel verschillende maten en soorten. De verpakkingskeuze wordt bepaald door de toepassing. Er zijn verschillende verpakkingen voor schurende, hoge temperaturen, sanitaire en corrosieve toepassingen. Verpakking heeft over het algemeen lage initiële kosten, maar kan in de loop van de tijd duurder worden omdat het meer onderhoud vereist en meer productverlies veroorzaakt dan mechanische afdichtingen. We hebben nog een blogpost waarin debasisverschillen tussen pakking en mechanische afdichtingen . worden uitgelegd ook. Hoe dan ook, er worden meerdere pakkingringen in de pakkingbus geïnstalleerd met een lantaarnring op verschillende locaties. Raadpleeg de O&M-handleiding voor de juiste oriëntatie.

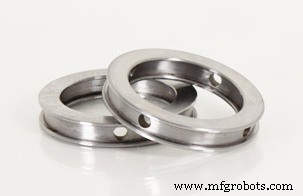

Lantaarn Ring

Ook wel "afdichtingskooi" of "waterafdichtingsringen" genoemd, worden lantaarnringen gebruikt wanneer smering van buitenaf noodzakelijk is. Ze zijn meestal gemaakt van PTFE of brons en zijn meestal gespleten. De lantaarnring heeft meerdere gaten aan de zijkanten om de smering te vergemakkelijken. De pakking vereist smering om deze koel te houden en om bijtende chemicaliën en schurende deeltjes weg te spoelen. Het is vaak nodig om de lantaarnring uit een externe bron te spoelen, vooral als het verpompte product verontreinigd of zeer schurend is.

Pakkingwartel

Dit stuk wordt als laatste geplaatst, nadat de pakking al in de pakkingbus is geplaatst. De pakkingbus helpt de pakking in de pakkingbus te houden. Het is erg belangrijk om NIET draai dit stuk te strak! Vaak draaien operators de pakkingbus te strak om te voorkomen dat de pakking lekt. De pakking is echter ontworpen om enige lekkage mogelijk te maken om het afdichtingsgebied goed gesmeerd te houden. Lees hier meer over in onze blogpost waarin wordt uitgelegd waarom uw pomp te veel stroom trekt .

Een te strakke pakkingbus kan er ook voor zorgen dat de pomp meer stroom trekt. Wanneer de pakking wordt samengedrukt, knijpt deze stevig rond de asbus, waardoor er extra weerstand op de as ontstaat.

Het kennen van de namen van verschillende centrifugaalpomponderdelen en hun functies is van cruciaal belang voor goed pomponderhoud en -bedrijf. Neem de tijd om uzelf en uw team te informeren over alle componenten om uitvaltijd voor onderhoud te verminderen en pompen efficiënt te laten werken.

Problemen met pomppakking? Vraag ons ernaar! We bieden graag technische assistentie aan bedrijven en gemeenten in Wisconsin en Upper Michigan.
