Overzicht van de geschiedenis van elektrisch ontwerp

Technologie groeit met een indrukwekkend exponentieel tempo en laat innovatie uit het verleden als een verre herinnering achter. Elektrisch ontwerp is in de loop van de decennia geëvolueerd van het gebruik van kladpapier, het opstellen van schema's tot het gebruik van CAD-software. De oorspronkelijke auto was in wezen een paard en wagen die werd omgevormd tot een voertuig op gas dat rijdt met snelheden die nooit met een paard zouden kunnen worden bereikt.

---

Het technische ontwerpproces daarentegen is al eeuwen hetzelfde en is niet veranderd en zal dat waarschijnlijk ook nooit worden. Het technische ontwerpproces is een eenvoudige procedure van 8 stappen die de grootst mogelijke efficiëntie vereist om goed te kunnen verlopen. Elke vertraging in het proces heeft een grote invloed op de totale tijd die nodig is om het technische ontwerpproces te voltooien. Laten we het ontwerpproces en de stappen die elk bedrijf nodig heeft om correct te werk te gaan doornemen.
1. Identificeer het probleem
2. Identificeer de criteria en beperkingen
3. Brainstorm over mogelijke oplossingen
4. Genereer oplossing
5. Mogelijkheden verkennen
6. Selecteer een aanpak
7. Een model of prototype bouwen
8. Herdefinieer het ontwerp

Stappen 1 tot en met 6 vereisen weinig meer dan het onderzoeken en verkennen van mogelijke opties. Het bouwen van een model of prototype vereist een fysiek of virtueel model om uw ideeën weer te geven. Ontwerpsoftware voor elektrotechniek kan het hele proces maken of breken. Laten we eens kijken welke problemen zich voordoen voor degenen die niet over de geavanceerde functies van de huidige CAD-ontwerpsoftware beschikten voor hun technisch ontwerp en hoe dit het ontwerpproces beïnvloedt.

De handgemaakte diagrammen verouderen

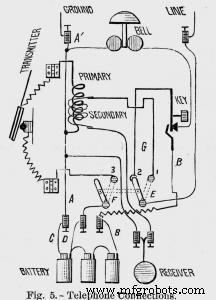

Het originele bedradingsschema was gewoon een grof grafisch diagram waarbij elk onderdeel visueel werd weergegeven op tekenpapier. Hierdoor kon de ingenieur de contouren van het hele ontwerp zien en hoe ze met elkaar verbonden zijn. De typische bedradingsschemanotatie, die tegenwoordig gebruikelijk is, was aan het eind van de 19e eeuw niet goed ontwikkeld en de meeste componenten zagen er visueel identiek uit aan het eigenlijke onderdeel.

Handgeschreven bedradingsschema

Een bedradingslijst was een handgeschreven document met instructies voor pinlocaties en de verbindingen. Dit toont over het algemeen een ingangspinnummer, signaal, naar het uitgangspinnummer, connector. Handgeschreven bedradingslijst was alles wat elektrotechnici hadden vóór moderne computertechnologie.

Handgeschreven bedradingslijst Het digitale tijdperk met CAD-software
De vooruitgang van het digitale tijdperk heeft CAD-software ontwikkeld, met geavanceerde functies, om elektrische of mechanische ingenieurs te helpen bij hun ontwerpproces. De ontwikkeling van CAD-programma's heeft zelfs het virtueel modelleren van componenten veel gemakkelijker gemaakt dan traditionele old-school tekenaars die blauwdrukken maken. De ouderdom van de tekencomponenten, via tekenen, werd vervangen door de huidige 2D/3D Computer Aided Design-software. Tekening tekenen Sinds de ontwikkeling van CAD-software hebben de middelen voor het virtueel produceren van een prototype het tempo van het technische ontwerp drastisch veranderd. CAD bestaat al sinds het einde van de jaren vijftig en is op een snelle manier bezig met het produceren van steeds meer functies om het leven als ingenieur gemakkelijk te maken. In het afgelopen decennium is met AutoCAD, Solidworks en nog veel meer virtual prototyping gangbaar geworden.

Het tijdperk van gebruikerservaring - slimme CAE-software die fouten helpt voorkomen

Met die korte blik op enkele van de methoden die in het eerdere technische ontwerp zijn gebruikt, is het goed om op te merken dat CAD-functies zich nog steeds ontwikkelen rond de idee-autonomie. Bedrijven proberen de gebruikerservaring zo pijnloos mogelijk te maken door software te maken die niet alleen helpt bij het tekenen van het project, maar het ook begrijpt en deze kennis gebruikt om de gebruiker te adviseren tijdens het ontwerp en zelfs ontwerpfouten te voorkomen door de gebruiker te waarschuwen of het afwijzen van de actie. Deze nieuwe software laat zelfs geen korte-draadverbindingen toe, ze kunnen automatisch verbindingen verbieden wanneer de draaddikte niet compatibel is, ze begrijpen het concept van hoeveel een draad kan buigen (voordat ze breken), ze integreren met mechanische softwareoplossingen om 3D wire-routing en nog veel, veel meer. Het is een goed idee om te kijken naar de verschillende software op de markt en de sterke en zwakke punten die elk bezit. Onthoud dat mensen ernaar streven om verder te komen en betere methoden en hulpmiddelen te ontwikkelen om het technische ontwerpproces te verbeteren. Het laatste wat je wilt is de oude paard en wagen software, als er een perfect goede, betere, Ferrari op de markt is.

Fouten en fouten in CAD-software kunnen het tijdschema van elk project ernstig beïnvloeden, wat kan leiden tot ongewenste vertragingen. Door ervoor te zorgen dat uw software van topklasse is op de markt, verkleint u de kans dat u tegen de meest voorkomende ontwerpproblemen aanloopt. Deze problemen kunnen leiden tot het volgende voor de bedrijven.

1. Producten komen vaak te laat op de markt

2. Langere ontwikkelingscycli verkorten de levensduur van het product en verminderen de winstgevendheid

3. Extra tijd voor prototyping vanwege probleemoplossing verhoogt de productkosten en verlaagt de winstgevendheid.

4. Inefficiënt productontwikkelingsproces leidt tot gemiste/vertraagde planningen, waardoor de klanttevredenheid daalt

5. Producten die laat op de markt komen, geven concurrenten meer kansen op marktaandeel.

---

Deze problemen kunnen eenvoudig worden verholpen met de best mogelijke CAD-software die effectief helpt bij het verkorten van de productontwikkelingstijd en het verhogen van de algehele efficiëntie. Het oplossen van softwaredefecten om deadlines te halen is niet de verantwoordelijkheid van het bedrijf, maar de fabrikant van de CAD-software die voor zijn klant wordt gebruikt. Het hebben van ineffectieve software zal de productontwikkelingscyclus alleen maar schaden en de productiviteit van het bedrijf verminderen. Ervoor zorgen dat u over de beste CAD-software beschikt om uw productontwikkeling efficiënter te maken, is het beste advies dat ik u kan geven. Het laatste dat u wilt doen, is teruggaan tijdens de ontwikkeling en het eerste houten wiel hergebruiken voor transport, of stenen tabletten voor het documenteren van ontwerp, en niet verwachten dat het uw productiviteit in de weg staat.

Wat vindt u van de vooruitgang die elektrisch ontwerp in de loop der jaren heeft geboekt? Heeft geavanceerde technologie en CAD-software de stress van het ontwerp weggenomen, of je een beetje luier gemaakt?

---
