Cura Adaptieve Lagen; Wat ze zijn en hoe ze te gebruiken!

Als u uw afdruktijden wilt verbeteren zonder in te boeten aan afdrukkwaliteit, kunt u overwegen om met adaptieve lagen te printen.

"Hoi! Maar wat zijn adaptieve lagen?” vraag je je misschien af. Welnu, in dit artikel zal ik bespreken wat ze zijn, hoe ze werken en hoe je ze in je eigen afdrukken kunt implementeren om nog betere resultaten te behalen.

Kortom; Door adaptieve lagen in te schakelen, kunt u afdrukken met een variabele laaghoogte, wat betekent dat de printer de laagdikte tijdens het afdrukken zal vergroten of verkleinen om een ​​gladdere of ruwere afwerking te verkrijgen, afhankelijk van de vorm van het object. Op deze manier zullen secties die een gladde afwerking nodig hebben, worden afgedrukt met een lagere laaghoogte, maar de rest van de print zal een dikkere laaghoogte gebruiken, wat tijd en filament bespaart.

Wat is adaptive layer slicing in Cura?

Adaptive slicing in Cura zorgt voor een kortere afdruktijd zonder in te boeten aan afdrukkwaliteit, en dit is een nieuwe functie voor de software vanaf versie v3.2.0. Je kunt Cura hier downloaden als dat nodig is.

Deze functie is ontworpen om de laaghoogte automatisch aan te passen, waarbij de nadruk ligt op gebogen geometrische gebieden en deze worden afgedrukt met dunnere lagen, terwijl gebieden met minder structurele veranderingen met dikkere lagen worden afgedrukt.

Deze eenvoudige wijziging van het printproces zorgt voor gladdere afwerkingen op de gebogen oppervlakken van de print, terwijl tegelijkertijd de printtijd wordt verkort. In feite is de afdruktijd veel korter dan wanneer het hele ontwerp met een dunne of kleine laaghoogte zou worden afgedrukt. Toegegeven, er kunnen zichtbare lijnen in de afdruk zijn, maar niet waar het er het meest toe doet.

Wat de software doet, is dat u de optimale afweging tussen afdruktijd en oppervlaktekwaliteit kunt configureren, waarbij de afdruktijd wordt verkort en de kwaliteit van de oppervlakteafwerking wordt verbeterd. Lees er meer over in dit wetenschappelijke artikel.

De laaghoogte van een afdruk is bepalend voor het uiteindelijke uiterlijk van de afdruk. Als u bijvoorbeeld een laaghoogte van 100 micron of minder gebruikt, betekent dit dat elke laag erg dun zal zijn en dat de samengevoegde lagen eruit zullen zien als een gladde, uniforme afdruk zonder merkbare laaglijnen.

Hoeveel afdruktijd u kunt besparen, verschilt van afdruk tot afdruk, wat betekent dat ik u helaas geen gemiddelde schatting kan geven, maar in veel modellen is het verschil behoorlijk belangrijk.

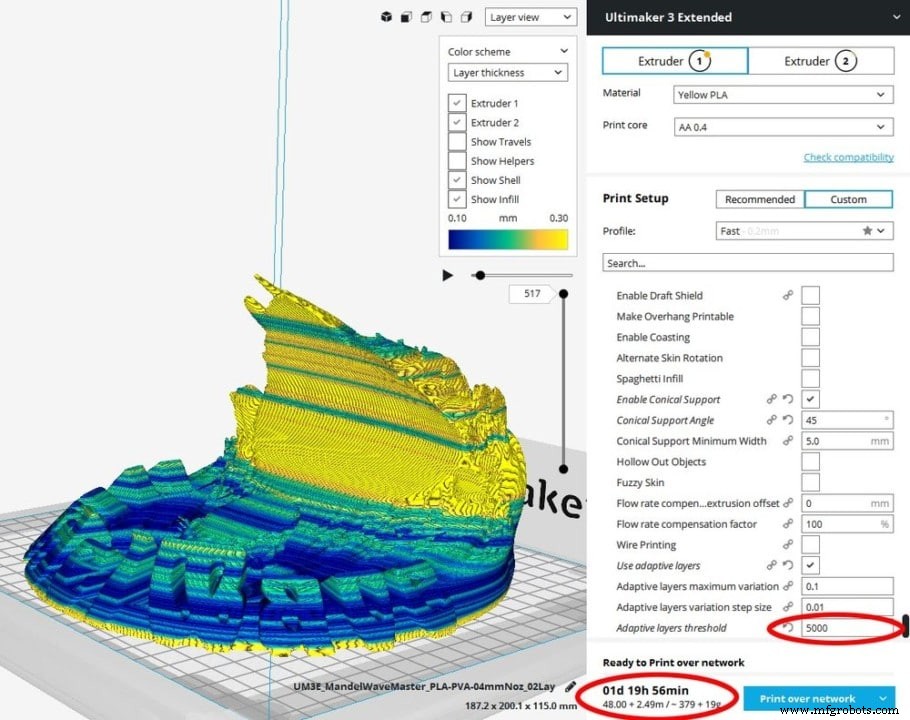

Houd er rekening mee dat niet alle oppervlakken baat hebben bij het gebruik van adaptieve lagen bij het printen. Voor een gedetailleerd voorbeeld met uitleg van het proces en de verwachte resultaten, kun je dit artikel raadplegen op diyodemag.com.

Wat zijn de voordelen van adaptieve lagen in Cura?

Door adaptieve lagen in te schakelen, wordt de afdruktijd en het materiaalgebruik verminderd door de laaghoogte aan te passen aan de vorm van de sectie die wordt afgedrukt door de laaghoogte in complexe en gebogen secties te verminderen om een ​​gedetailleerder resultaat te creëren, terwijl deze wordt vergroot in specifieke delen die vereisen niet hetzelfde detailniveau.

Dit proces produceert afdrukken met een hogere kwaliteit terwijl de werkelijke afdruktijd wordt verkort in vergelijking met het afdrukken van hetzelfde model met standaard laaghoogten.

Bij dunnere lagen wordt het trapsgewijze effect sterk verminderd, maar het tegenovergestelde geldt ook voor dikkere lagen.

Het gebruik van adaptieve lagen vermindert niet alleen de afdruktijd en verhoogt de afdrukkwaliteit, maar vermindert ook de tijd die wordt besteed aan postproductie, waar veel schuren nodig zou zijn geweest om specifieke oppervlakken glad te maken.

Door adaptieve lagen te gebruiken, worden gebieden gladgestreken die bij een normale afdruk niet zo glad zouden zijn (als er dikkere lagen worden gebruikt), wat betekent dat er minder nabewerking nodig is. Maar niet alleen dat, aangezien u een lagere laaghoogte kunt gebruiken om een ​​gladdere afwerking te creëren in specifieke secties, als er sommige moeilijk bereikbare delen van uw afdruk zijn die anders onmogelijk glad te strijken zouden zijn door te schuren, bijvoorbeeld met een lager laaghoogte zorgt ervoor dat dat specifieke gedeelte er zo soepel mogelijk uitkomt.

In wezen kan het gebruik van adaptieve lagen u niet alleen helpen om de afdruktijd en het algehele materiaalgebruik te verminderen, maar ook om de tijd die nodig is om het model na te bewerken te verkorten.

Wanneer moet je adaptieve lagen gebruiken?

Het gebruik van adaptieve lagen hangt af van de functionaliteit en esthetiek waar je voor gaat met je print, maar het hangt ook sterk af van het geometrische ontwerp van de print, bijvoorbeeld:In ontwerpen met steile schuine of gebogen gebieden, is de hogere resolutie van adaptieve lagen printen automatisch een gladdere afwerking.

Adaptieve laagdikte werkt het beste voor:

• Een ontwerp met geleidelijke geometrische veranderingen in hellingshoeken en gebogen wanden.
• Drukt af met fijne details in sommige gebieden die nodig zijn voor de functionaliteit van de afdruk, terwijl andere gebieden zo'n detailniveau niet nodig hebben.
• Prototypes maken die een gedetailleerde en gladde afwerking vereisen en nauwkeurig afdrukken volgens de gewenste specificaties.

Adaptieve laagdikte mag niet worden gebruikt voor:

• Prints die consistente en nauwkeurige details vereisen in de hele print. Met andere woorden, een volledige afdruk in hoge resolutie.
• Verschillende structuren tegelijk printen op hetzelfde bouwplatform. Het adaptieve Layer-programma is niet ontworpen om met meer dan één set afdrukspecificaties tegelijk om te gaan.

Aanpasbare lagen configureren

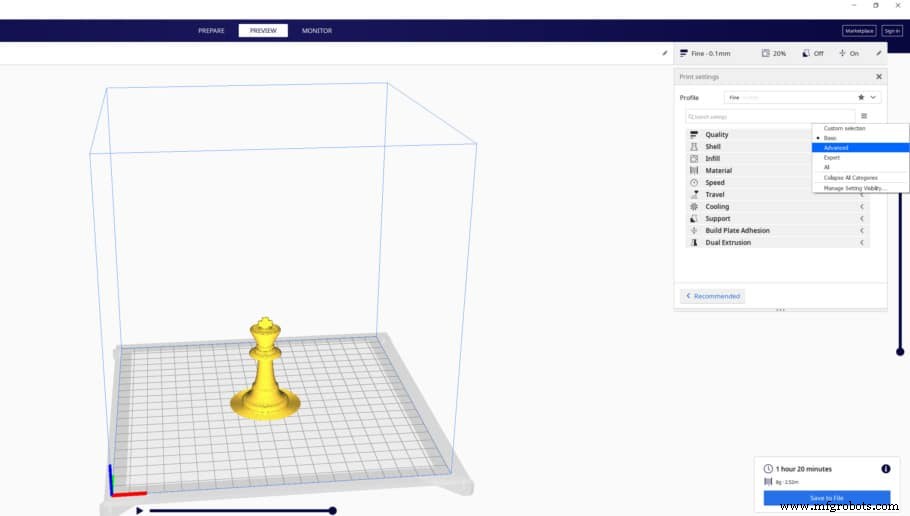

1. Eerst moet u de geavanceerde configuratiemodus openen door op het Hamburger-achtige menu te klikken:

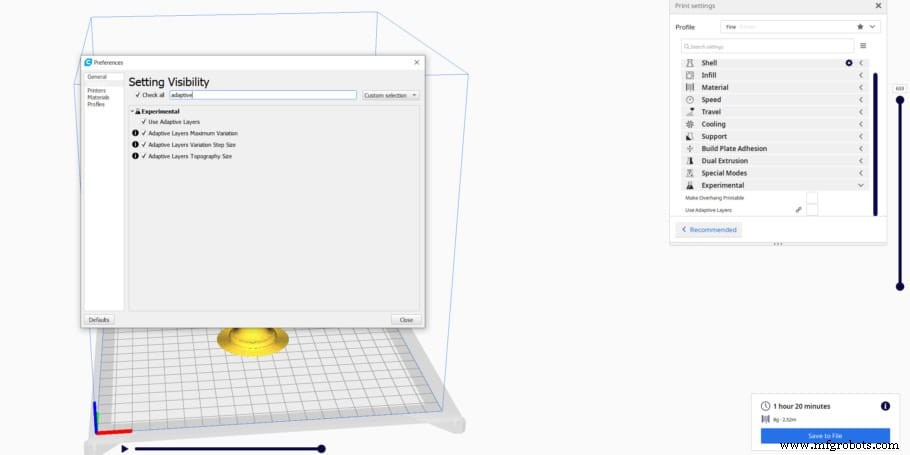

2. Blader daarna omlaag naar de optie "Experimenteel" en klik op het tandwielpictogram. Vervolgens wordt een nieuw venster geopend en typt u in de zoekbalk "Adaptive" en schakelt u Adaptive Layers in, evenals de andere drie opties:

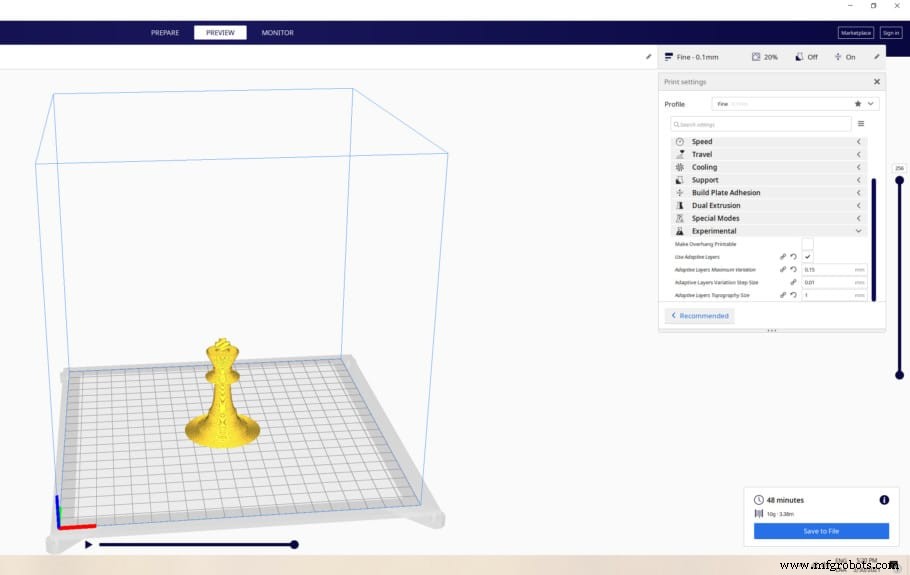

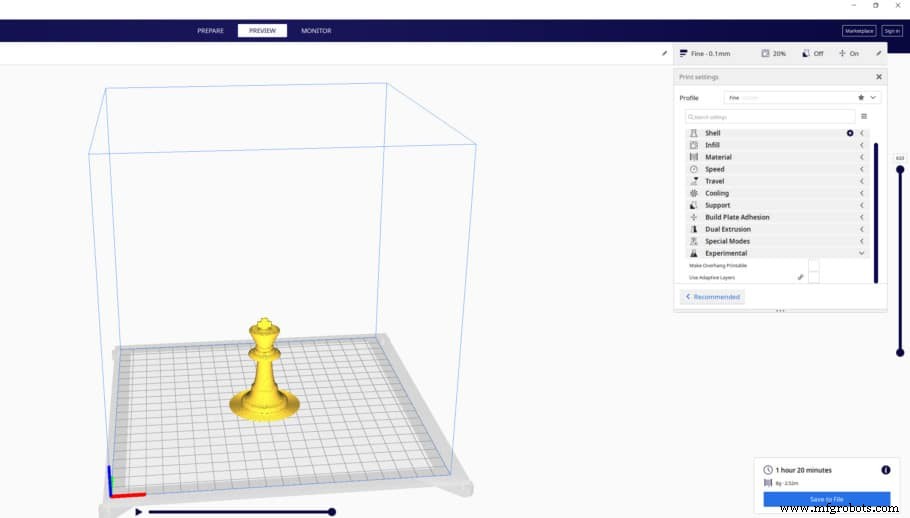

3. Nu kun je teruggaan naar het eerste menu en onder "Experimenteel" zou je de Adaptive Layer-modus moeten zien en deze kunnen inschakelen:

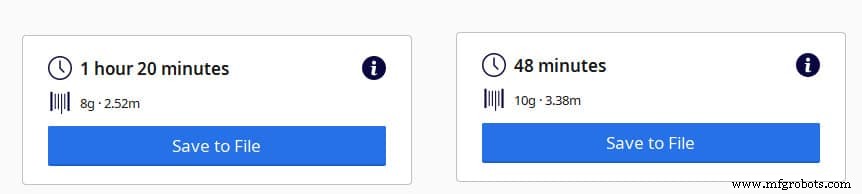

4. Nu moet u de instellingen configureren en op slice klikken, en afhankelijk van de complexiteit van de afdruk zou u een merkbare daling van de afdruktijd moeten kunnen zien.

Dit is wat de verschillende instellingen doen

• Maximale variatie adaptieve laag is het maximaal toegestane laaghoogteverschil met de basishoogte. dat wil zeggen, als we beginnen bij 300 micron of 0,3 mm en het maximum is Δ.2 mm, dan kan de maximale resolutie 0,1 mm of 100 micron zijn.”
• Stapgrootte voor aanpassing van variaties in lagen :Het hoogteverschil van de volgende laag ten opzichte van de vorige.
• Drempel voor adaptieve lagen :Bepaalt hoe waarschijnlijk het is dat dunnere lagen worden gebruikt. Kleinere waarden resulteren in meer dunnere lagen, terwijl grotere waarden resulteren in een neiging tot dikkere lagen.

Hoe bepaal je de hoogte van een laag?

Bij printen in het algemeen wordt de laaghoogte beperkt door de afmeting van de nozzle en mag deze niet groter zijn dan 80% van de diameter van de nozzle.

De meeste 3D-printers worden standaard geleverd met een mondstuk van 0,4 mm en de meeste gebruikers veranderen het mondstuk niet naar een ander formaat. Met een mondstuk van 0,4 mm mag de maximale laaghoogte niet groter zijn dan 0,32 mm, terwijl als u een mondstuk van 0,6 mm zou gebruiken, de beperking van de laaghoogte op 0,48 mm zou worden geplaatst.

Kun je de laaghoogte halverwege de afdruk wijzigen?

Het wijzigen van de laaghoogte in het midden van de afdruk is weliswaar uitvoerbaar, maar is niet aan te raden, omdat het wijzigen van de G-code die is gemaakt tijdens het snijden van het afdrukontwerp meer dan waarschijnlijk een negatieve invloed zal hebben op het eindproduct en u de afdruk helemaal opnieuw moet beginnen .

Als u niet tevreden bent met de kwaliteit van een afdruk, kunt u de afdrukinstellingen, inclusief de hoogte van de laag, aanpassen door deze opnieuw te snijden, maar dit begint een geheel nieuwe afdruk vanaf het begin.

Even een kanttekening:als je echt de printspecificaties (laaghoogte) halverwege het printen wilt veranderen, is het technisch mogelijk, maar het risico op een printfout is erg groot. In wezen zou u de afdruk moeten pauzeren en opnieuw snijden met de nieuwe laaghoogte, vervolgens de G-code openen en alle instructies wissen die al in de afdrukfase zijn voltooid voordat u de afdruk onderbreekt.

Vervolgens introduceert u een offset op de Z-as op basis van de huidige hoogte van uw onvolledige afdruk en drukt u het nieuwe bestand af. Als het je lukt om het goed te doen zonder drukfouten, is de uiteindelijke afdruk misschien niet esthetisch mooi, dus de betere optie is om geen tijd en materiaal te verspillen, maar het proces liever vanaf het begin te beginnen met je nieuwe instellingen.

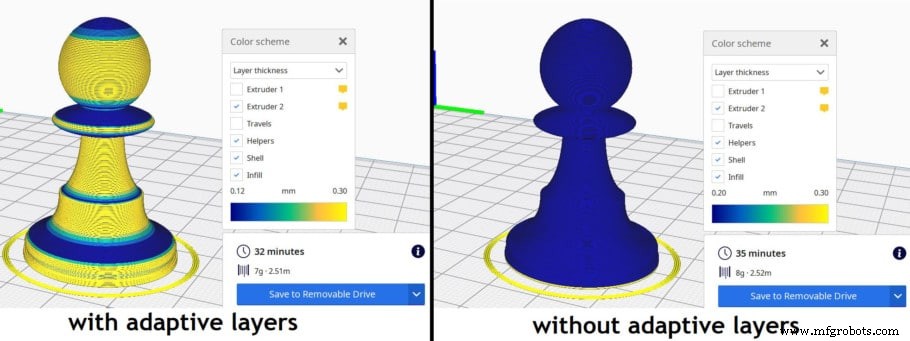

Voorbeeld met adaptieve lagen

Om een ​​echt voorbeeld te geven, besloot ik een eenvoudig schaakstuk af te drukken. Hoewel mijn ELO-rating vrij laag is (zelfs niet gescoord), kan ik met zekerheid zeggen dat we te maken hebben met een Pion .

Ik sneed hetzelfde object zowel met als zonder adaptieve lagen, waarbij ik een basislaaghoogte van 0,2 mm instelde.

We hebben te maken met kleine stukjes, waardoor de absolute tijdwinst niet zo indrukwekkend is (slechts 3 minuten). Om echt het voordeel van deze functie te zien, is het de moeite waard om op te merken dat deze 3 minuten ongeveer 8,6% minder tijd opleveren, wat eigenlijk niet triviaal is.

Houd er rekening mee dat dit percentage varieert afhankelijk van de specifieke topologie van het object dat wordt afgedrukt. Als een extreem voorbeeld, als we een cue zouden printen zonder enige details, zouden beide printtijden precies hetzelfde zijn!

Conclusie

Door adaptieve lagen te gebruiken, kunt u niet alleen de afdruktijd verkorten, maar ook de hoeveelheid filament die wordt gebruikt om de afdruk te voltooien, en dit loopt in de loop van de tijd op, dus in wezen bespaart u zowel tijd als geld wanneer u deze instelling gebruikt .

Het is echter vermeldenswaard dat deze functie zich nog in zijn experimentele vorm bevindt en dat het soms niet werkt zoals bedoeld voor u, dus u zult het moeten proberen en zien hoe het werkt.
