Low-power Bluetooth MCU-serie bevat geïntegreerde NFC-tags

NXP Semiconductors N.V. heeft zijn QN9090 en QN9030 Bluetooth 5 system-on-chips (SoC's) gelanceerd met hardware-compatibele opties voor 802.15.4, Multiprotocol RF en optionele NFC-technologie. De nieuwste toevoegingen aan de QN-serie Bluetooth Low Energy (BLE)-apparaten van NXP, ontworpen voor intelligent verbonden apparaten, bieden een ultralaag stroomverbruik en integreren een CPU met hoge capaciteit met een breed bedrijfstemperatuurbereik, een verscheidenheid aan analoge en digitale randapparatuur, en BLE mesh-ondersteuning.

De QN9090- en QN9030-apparaten worden aangedreven door een Arm Cortex-M4 met een snelheid van 48 MHz en bevatten tot 640 kB on-board flash en 152 kB SRAM, waardoor complexe toepassingen en veilige over-the-air (OTA) updates mogelijk zijn.

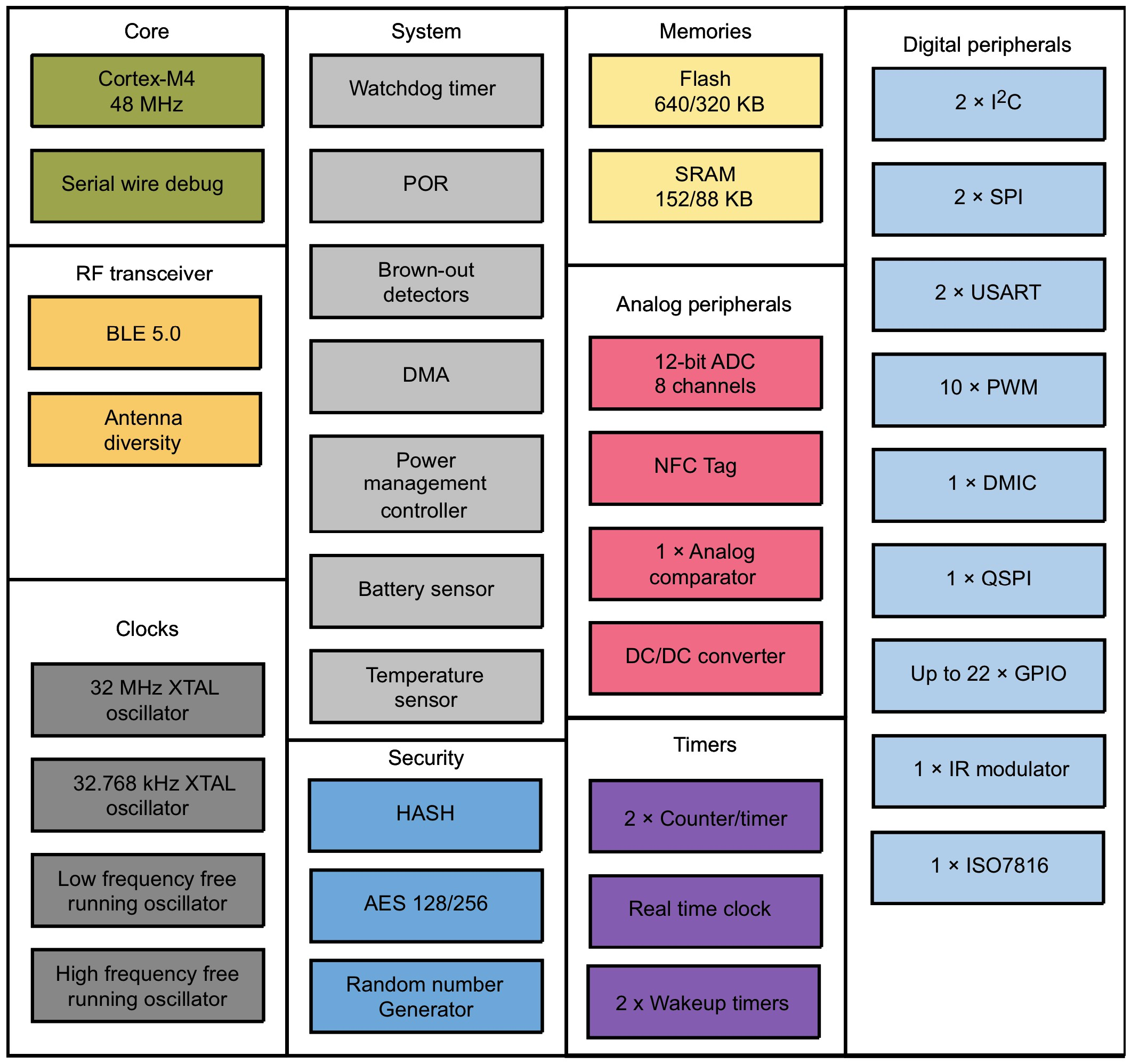

Blokdiagram. (Bron:NXP)

Bovendien ondersteunen de BLE SoC met NFC geïntegreerde on-chip, de QN9090T- en QN9030T-varianten out-of-band draadloze communicatie voor verschillende gebruikssituaties. Deze integratie vereenvoudigt het koppelingsproces en elimineert de noodzaak om de NFC-tag van stroom te voorzien.

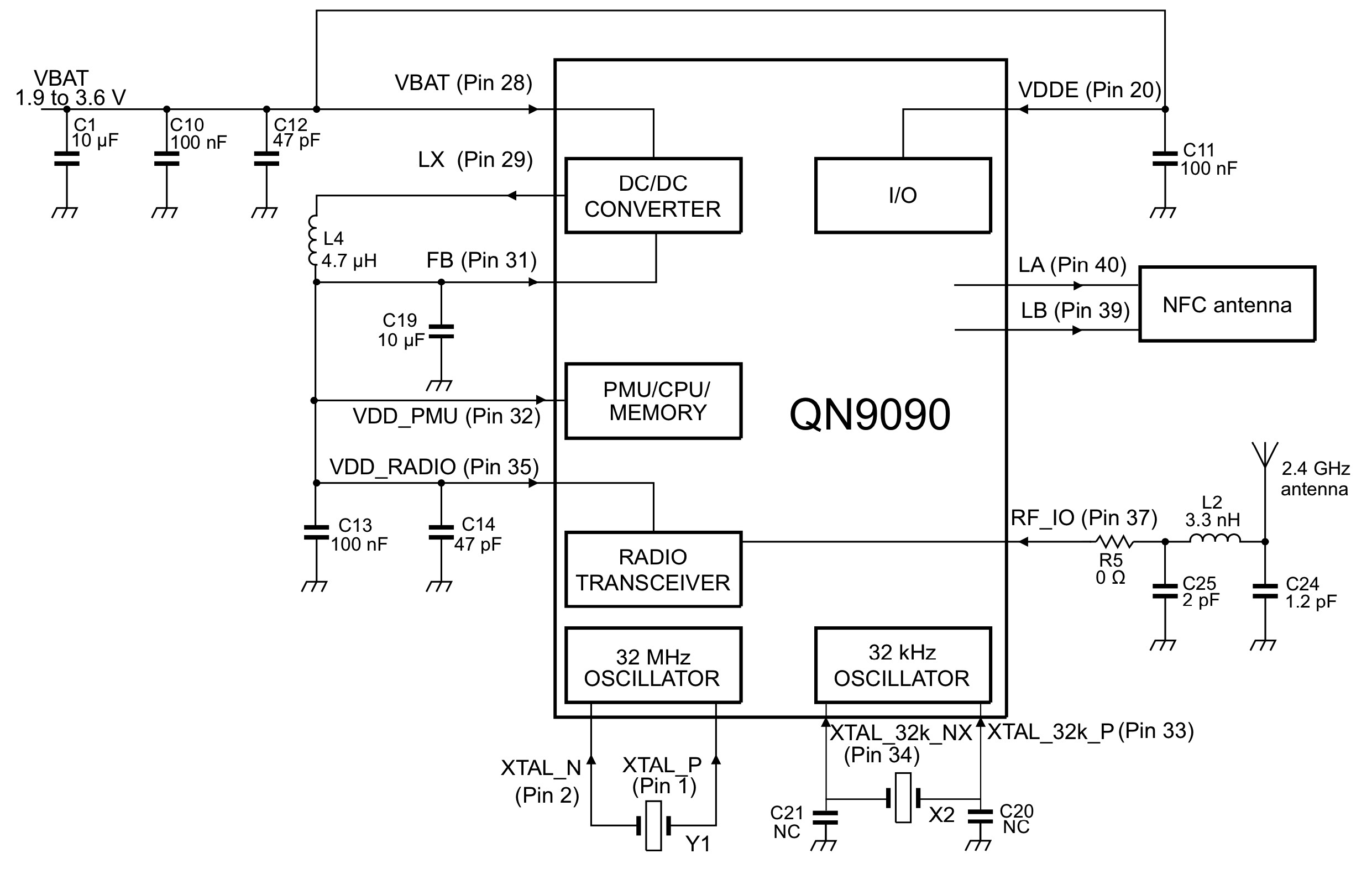

Typisch applicatiecircuit. (Bron:NXP)

Deze apparaten bieden ook mogelijkheden voor diagnose of inbedrijfstelling van apparaten. Toepassingen variëren van apparaten voor persoonlijke gezondheidszorg, sport- en fitnesstrackers, en speelgoed- en gaming-randapparatuur tot aangesloten apparaten, gebouw- en huisautomatisering, en bakens en mesh-netwerken.

De belangrijkste kenmerken zijn:

• Ultra-low-power oplossing voor Bluetooth en batterijgevoede toepassingen, met 4,3-mA Rx-stroom en 7,3-mA Tx-stroom @ +0 dBm
• CPU met groot en schaalbaar embedded flash-geheugen en SRAM:48-MHz Arm Cortext-M4, 640 kB embedded flash en 152 kB SRAM
• Geavanceerde integratie met randapparatuur, waaronder NFC NTAG
• Uitgebreide reeks MCU-mogelijkheden, waaronder verschillende energiezuinige modi, digitale MIC-interface met activering bij audiogebeurtenis en quad SPI NOR-flashgeheugencontroller voor gegevens- of codeopslag met hoge dichtheid
• Gestandaardiseerde connectiviteit:2,4 GHz Bluetooth Low Energy 5.0-transceiver die 2 Mbits/s ondersteunt en tot acht gelijktijdige Bluetooth-verbindingen met ondersteuning voor antennediversiteit
• Geïntegreerde eindversterkers met hoog zendvermogen (tot +11 dBm) om transmissie over lange afstanden mogelijk te maken
• Breed temperatuurbereik van -40 °C tot 125 °C

De QN9090/30-apparaten en het bijbehorende QN9090DK-ontwikkelbord zijn nu verkrijgbaar bij NXP en zijn distributiepartners.

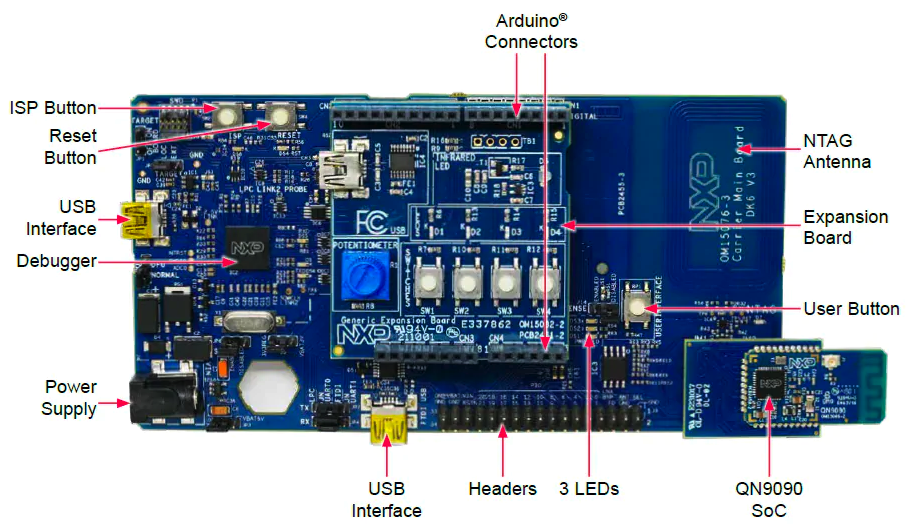

NXP QN9090DK ontwikkelbord voor de QN9090. (Bron:NXP)

De NXP MCUXpresso SDK voor QN is compatibel met de nieuwste toolchains van IAR en de MCUXpresso IDE van NXP. De volledige MCUXpresso-softwaresuite biedt ook een snelle manier om BLE-mogelijkheden toe te voegen aan een bestaand ontwerp op andere NXP-apparaten. Andere tools zijn de NXP IoT Toolbox smart device-applicatie en NXP Connectivity Tool and Test Tool.
