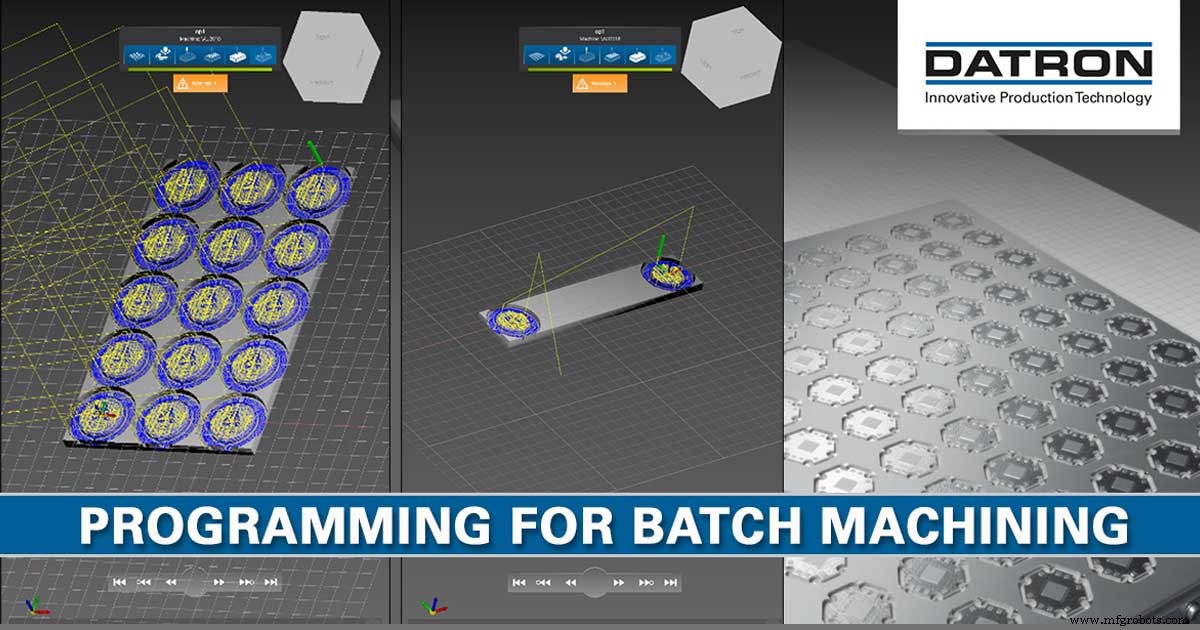

CNC-programmering voor batchbewerking

Vandaag gaan we een vraag beantwoorden die we veel krijgen:hoe programmeer ik voor batchbewerking?

Wat is batchbewerking?

“Ik moet identieke onderdelen maken in één armatuur. Moet ik de eerste positie innemen als een programmanulpunt of moet ik het nulpunt voor elk onderdeel zoeken en opslaan in het positiegeheugen?”

VIDEO HIERONDER: Batchbewerking van aluminium onderdelen met behulp van een vacuümspankop om plaatmateriaal vast te houden.

Het concept van batchbewerking op een CNC-machine is heel eenvoudig:hetzelfde onderdeel meerdere keren in één cyclus uitvoeren om de efficiëntie van uw machine te verhogen. Als het echter tijd is om dit plan uit te voeren, kan het een beetje ingewikkeld worden. De meeste CAM-softwarepakketten kunnen toolpaths over een reeks onderdelen dupliceren, maar hebben het grote nadeel van het plaatsen van zeer grote bestanden, wat resulteert in langere installatie- en laadtijden. U kunt ook een macro programmeren om een ​​toolpath opnieuw uit te voeren nadat u een incrementele hoeveelheid hebt verplaatst en het nulpunt opnieuw hebt ingesteld. Dit brengt echter nog meer tijd met zich mee achter het toetsenbord om de programmastructuur uit te leggen en u te vertragen bij het maken van chips. Hetzelfde kan gezegd worden voor een programma dat meerdere werkstukverschuivingen in het geheugen heeft opgeslagen.

Batchbewerking met meervoudige uitvoeringsfunctie

Gelukkig realiseerden de ingenieurs van DATRON zich dat dit een groot probleem is voor machinisten en hebben ze dit verholpen met de meest recente software-update naar de volgende besturing (v2.10) met een functie genaamd Multiple Execution.

Multiple Execution werkt op twee manieren:het bewerken van meerdere onderdelen in een matrix (of rasterpatroon), of met werkstuknulpunten (individuele werkstukverschuivingen).

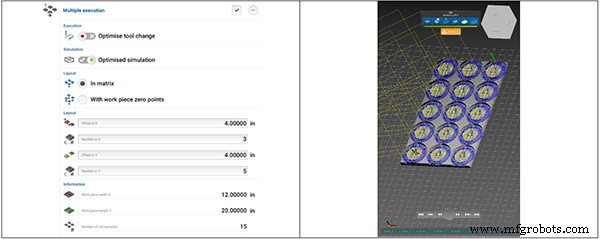

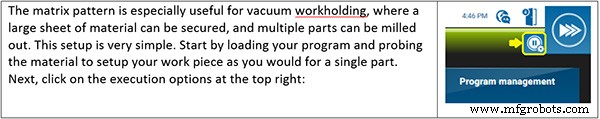

Vanaf hier kunt u Multiple Execution activeren en "In Matrix" kiezen voor de lay-outmodus. Definieer op dit punt eenvoudig de afstand tussen uw onderdelen in X en Y, en het aantal stukken dat in elke richting moet worden gemaakt. Uit deze invoer wordt automatisch informatie gegenereerd over de grootte van het werkstuk en het totale aantal te frezen onderdelen. Klik op dit punt op OK en ga verder met het uitvoeren van de simulatie om de juiste afstand te controleren.

Batchbewerking met werkstuknulpunten

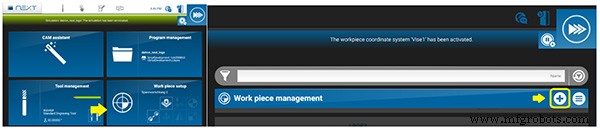

De andere methode om meerdere onderdelen uit te voeren, is door Met werkstuknulpunten te selecteren. Dit is de beste keuze wanneer onderdelen in meerdere bankschroeven of andere bevestigingsmiddelen worden vastgehouden, waar ze niet hetzelfde stuk voorraad delen. Ook dit opzetten is een fluitje van een cent. Laad eerst het programma dat u wilt uitvoeren, onderzoek de voorraad op de eerste locatie en stel het nulpunt in. Nu moet u dit in het geheugen opslaan:ga onder Work Piece Setup naar Werkstukbeheer en voeg een nieuwe positie toe aan het geheugen:

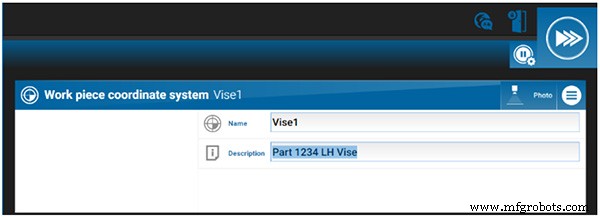

Vul vervolgens wat informatie in over de nieuwe positie die u wilt toevoegen en klik onderaan op Opslaan:

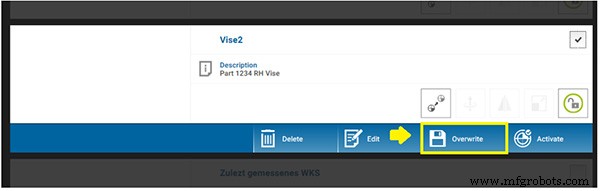

Om vervolgens uw huidige nulpunt in het geheugen op te slaan, keert u terug naar het menu Werkstukbeheer, selecteert u de positie die u zojuist hebt gemaakt en selecteert u Overschrijven.

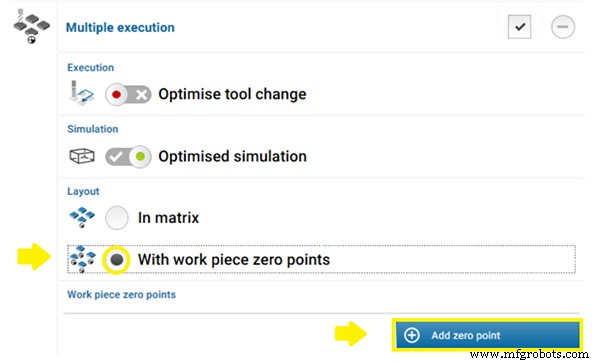

Voer deze taak uit voor elk stuk materiaal dat u wilt frezen. Zodra dit is gebeurd, keert u terug naar het menu Uitvoeringsopties. Selecteer vanaf hier Met werkstuknulpunten onder Lay-out en klik vervolgens op Nulpunten toevoegen.

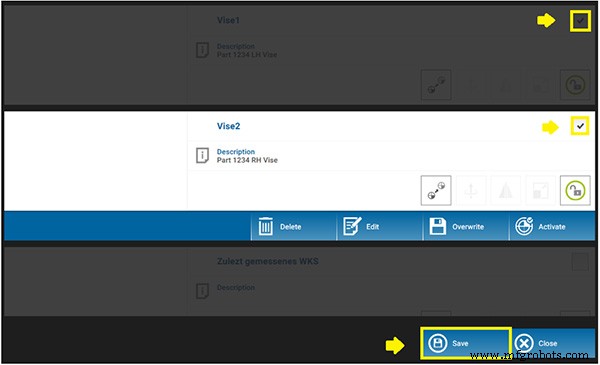

Selecteer vervolgens alle eerdere posities en klik op Opslaan.

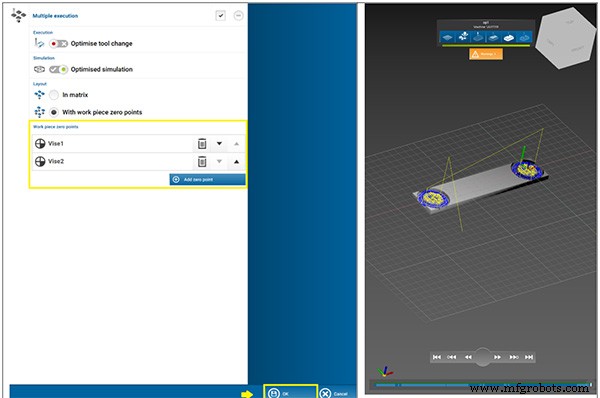

Nu uw posities zijn geselecteerd, kunt u ze opnieuw ordenen of meer posities toevoegen. Klik anders op OK. Simuleer vervolgens om de bewerking te verifiëren.

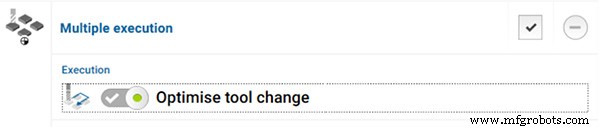

U kunt het proces nog verder optimaliseren door Gereedschapswisseling optimaliseren te kiezen in het menu Uitvoeringsopties. Hierdoor wordt het gereedschap in de spil over alle onderdelen gebruikt voordat naar het volgende wordt gewisseld, waardoor de tijd die nodig is voor het wisselen van gereedschap wordt verkort.

En dat is het dan ook:u kunt nu gemakkelijker dan ooit freesonderdelen batchgewijs maken, zonder al het gedoe aan de voorkant.
