Draaien: Het Kernproces van Precisie Machine Shops

Draaien wordt al eeuwenlang door machinisten beoefend op veel verschillende materialen. Oorspronkelijk werkte draaien op hout om complexe, cilindrische ontwerpen te creëren voor gebruik in gereedschappen, handvaten, meubels. Vandaag de dag is draaien een essentieel onderdeel van het metaalproductieproces, en een grote techniek die gebruikt wordt door precisie CNC-machineshops in de Verenigde Staten en over de hele wereld.

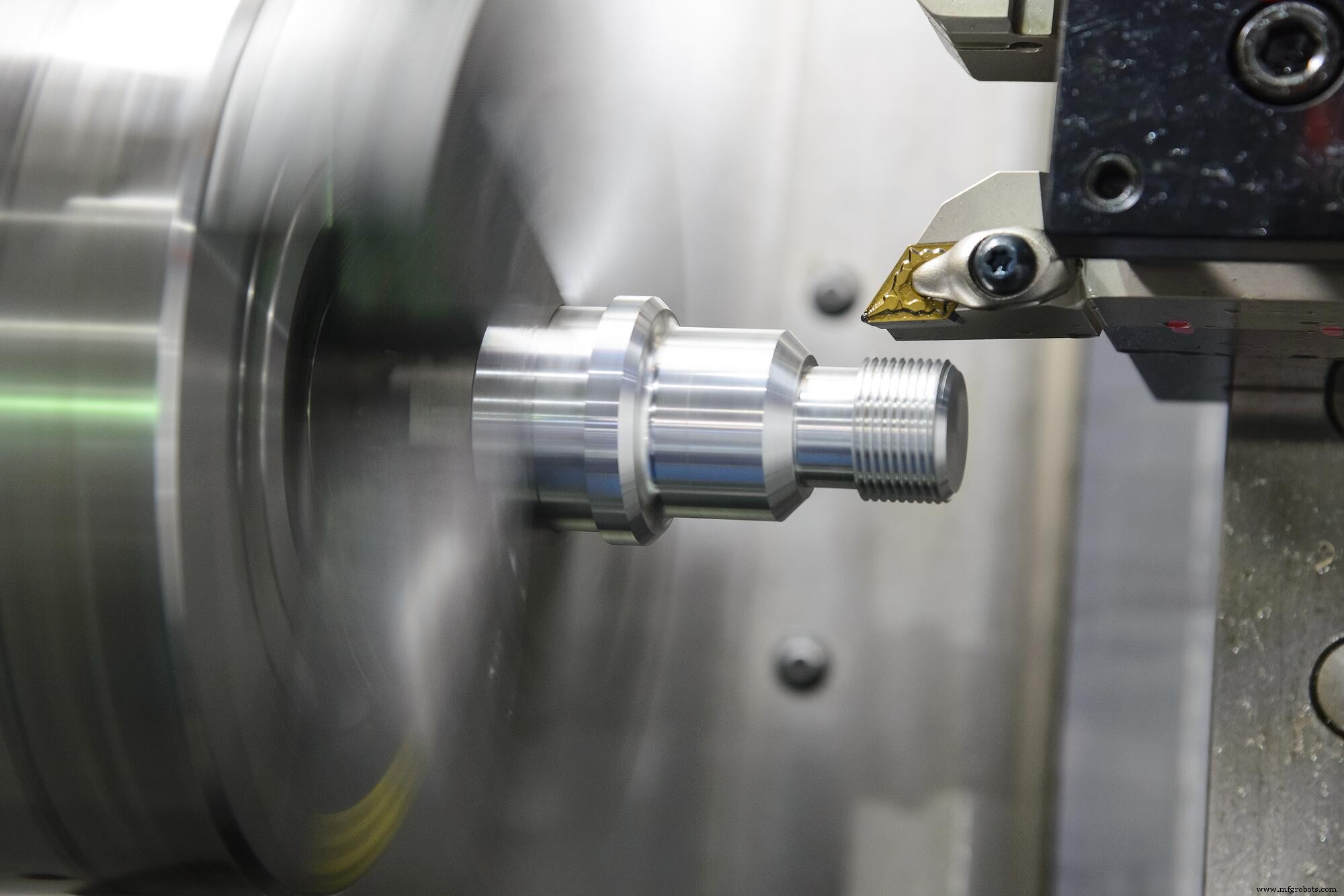

Draaien is het proces van het draaien van een werkstuk en het in contact brengen met een snijgereedschap. Terwijl het werkstuk draait, dwingt de draaiende beweging het snijgereedschap om materiaal af te strippen. Het snijgereedschap zelf kan lineair bewegen, ofwel parallel ofwel loodrecht op de as van het draaiende werkstuk. Sneden gemaakt bij draaien, en de resulterende vorm van het werkstuk, worden bepaald door de beweging en vorm van het snijgereedschap.

Welke Onderdelen Vereisen Draaien?

Over het algemeen produceert draaien cilindrische of kegelvormige oppervlakken. Vanwege de draaiende beweging is radiale symmetrie vaak – maar niet altijd – een resultaat van het proces. Draadsnijden is een voorbeeld van een draai-subproces dat niet resulteert in radiale symmetrie. Bouten en gedraaide onderdeelsecties worden vaak op deze manier bewerkt.

Veel onderdelen en producten zijn afhankelijk van draaien om enkele of al hun oppervlakken te creëren. Sommige onderdelen kunnen bijna volledig door draaien worden bewerkt, zoals bouten, balusters en cilindrische gereedschappen. Andere onderdelen vertrouwen op draaien om hun cilindrische of kegelvormige oppervlakken te renderen, en andere processen, zoals frezen of zagen, om additionele vormen te creëren.

Welke Gereedschappen Worden Voor Draaien Gebruikt?

De draaibank is de hoofdmachine tool voor draaien, maar moderne CNC-machineshops hebben traditionele draaibanken grotendeels vervangen door apparatuur die meerdere operaties combineert, zoals in frees/draai centers, machining centers of 5-as machining centers. Naast draaien, kunnen draaibanken ook worden gebruikt voor andere bewerkingsprocessen, zoals boren, reamen, planken of knurling.

Traditionele draaibanken bestaan uit de volgende onderdelen:

• Hoofdstock - bevat een spil die het werkstuk vasthoudt en draait
• Contra-stock - gepositioneerd aan het tegenovergestelde einde van de hoofdstock en bevat een "centrum", wat gebruikt wordt om het werkstuk correct langs zijn as te oriënteren
• Wagen - beweegt het snijgereedschap langs de rotatie-as, en houdt het snijgereedschap en alle mechanismen die de beweging van het snijgereedschap regelen. In moderne draaibanken en machining centers houdt de wagen vaak een tourell, wat gereedschappen midden in het proces laat wisselen.
• Snijgereedschap - het deel dat in contact komt met het werkstuk om materiaal te verwijderen
• CNC-interface - alleen aanwezig in Computer Numerical Control draaibanken, stelt operators in staat om parameters te programmeren die de beweging en snelheid van de draaibank regelen

Frees/draai centers en machining centers vervangen de wagen vaak door een meer veelzijdig freescomponent, wat de apparatuur in staat stelt om te frezen alsook te draaien. Deze freescomponenten houden en bewegen de snijgereedschappen als een draaibankwagen, maar ze bieden grotere articulatie en draaien het gereedschap ook op hoge RPM's om freesoperaties uit te voeren. Zelfs zonder een speciale freesapparatuur, bieden moderne draaibanken vandaag vaak basale freesmogelijkheden, door tourellen die live tooling aanbieden.

Ongeacht hoe de apparatuur is gebouwd en geconfigureerd, functioneren alle draaioperaties op dezelfde manier: de machine draait het werkstuk op een gespecificeerde RPM, en de operator controleert de selectie en beweging van het snijgereedschap.
