Arduino Uno integreren met ESP8266: Stap-voor-stap handleiding

Onderdelen en benodigdheden

• SparkFun ESP8266
• Arduino UNO
• SparkFun Logic Level Converter - Bi-directioneel
• Breadboard (generiek)
• Draaddraadjes (generiek)

Apps en online diensten

• Arduino IDE
• circuito.io
• Firmware.ino
• Software Serial

Over dit project

Ons doel was een ESP8266 AT-commando bibliotheek te maken (gebaseerd op de ITEAD-bibliotheek), die goed werkt op Software Serial op de meeste ESP8266-apparaten, mits ze firmware hebben die reageert op AT-commando's (meestal de fabrieksstandaard).

We distribueren deze voorlopige bibliotheek voor testen en waarderen jullie feedback en verbeteringen via de GitHub-repository.

1. Benodigdheden

• Arduino Uno (en Arduino IDE geïnstalleerd)
• ESP8266
• Logic Level Converter

2. Aansluiten

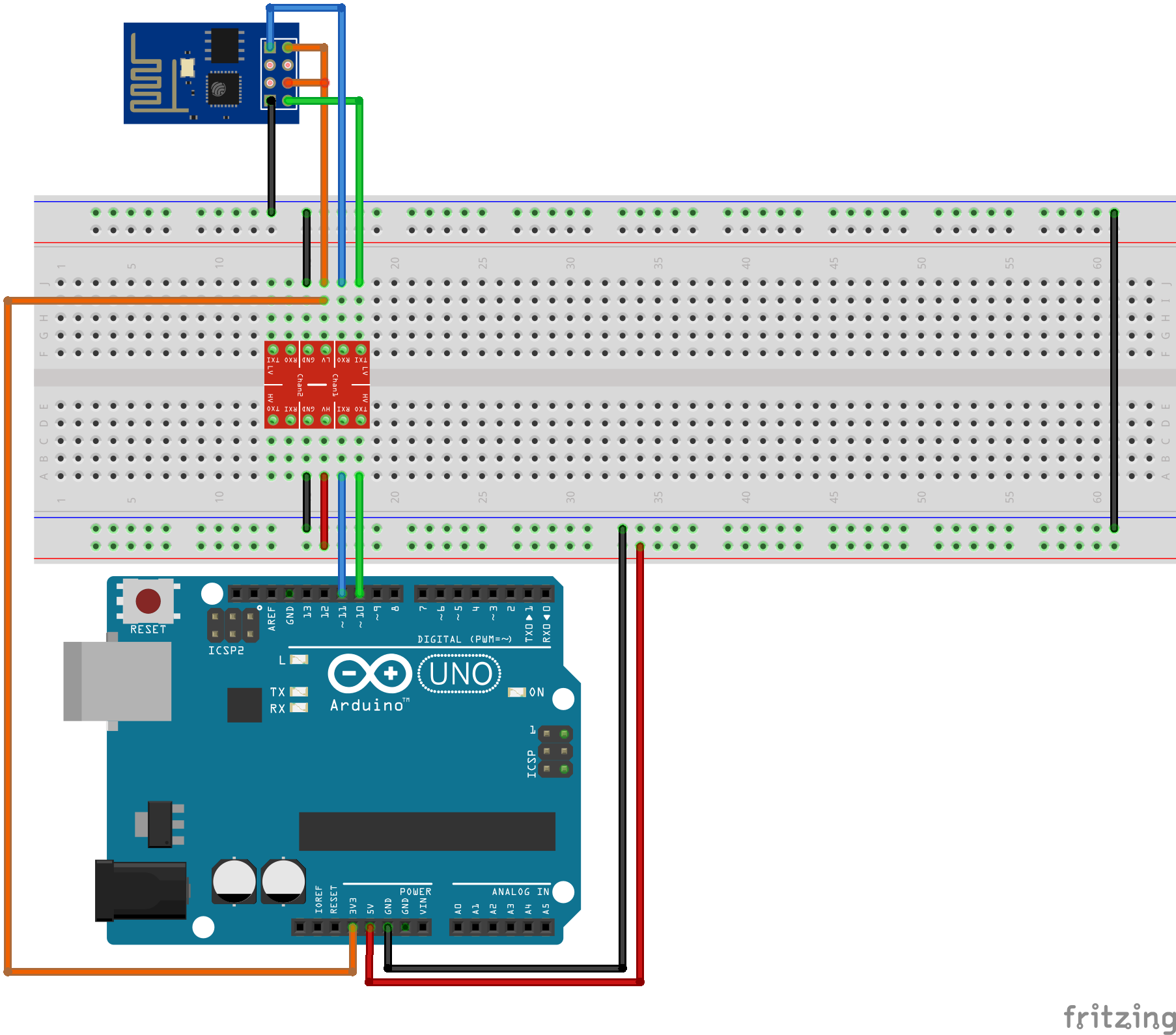

Sluit de ESP8266 via Software Serial aan op je Arduino Uno met behulp van een logic level converter, zoals getoond in het aansluitschema.

3. Verbinden met je thuis-WiFi

Open het Firmware.ino-bestand van GitHub en vul je SSID en WACHTWOORD in:

const char *SSID= "WIFI-SSID";
const char *PASSWORD="WIFI-PASSWORD";

4. Sketch uploaden naar Arduino

Sluit de Arduino aan op je computer en upload de sketch.

5. Seriële monitor openen in Arduino IDE

Klik op de Seriële Monitor-knop (rechtsboven). Als alles goed is, zie je de volgende output:

(Zie afbeelding in origineel project)

6. Probleemoplossing

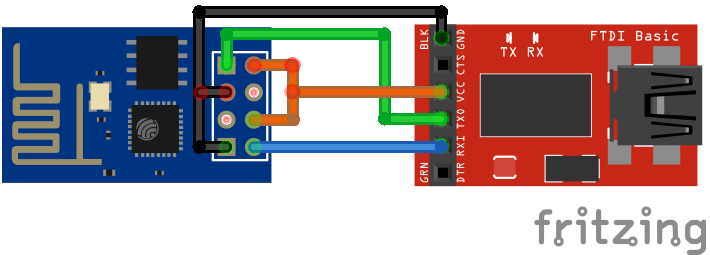

Als je geen reactie krijgt, probeer de ESP-firmware te updaten naar de onderstaande versie. Gebruik een 3,3V FTDI-board.

• Koppel de ESP aan de FTDI
• Download ESP8266Flasher
• Download 1.1.1.1 Firmware
• Flash de ESP

Als je gedeeltelijke reacties krijgt bij Software Serial, ga naar: C:\ProgramFiles(x86)\Arduino\hardware\arduino\avr\libraries\SoftwareSerial\src\SoftwareSerial.h

Wijzig regel 42:

#define _SS_MAX_RX_BUFF 64 // RX buffer size

Naar:

#define _SS_MAX_RX_BUFF 256 // RX buffer size.

Dit vergroot de software-seriële buffer. Soms lukt het instellen van de baudrate bij initialisatie niet; probeer de Arduino te resetten, dan werkt het meestal. Als je nog steeds problemen hebt, reageer hieronder. Verbetervoorstellen: doe een pull request op GitHub.

Over het algemeen zou deze code voor alle Arduino Uno ESP8266-01 versies moeten werken.

Jullie feedback is welkom!

Code

De GitHub-repository die je nodig hebt: https://github.com/Circuito-io/ESP8266_SoftwareSerial

Schema's

Drie schema-afbeeldingen beschikbaar in origineel project.
