Betaalbare Arduino Licht- & Flitsmeter voor Fotografen

Onderdelen en benodigdheden

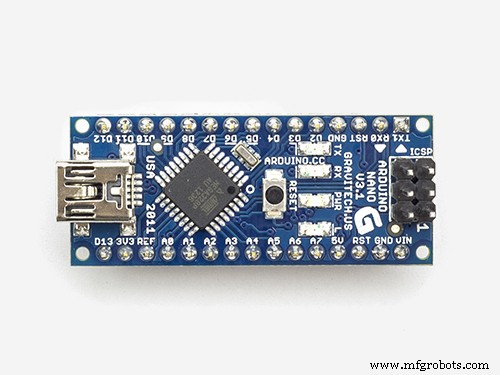

Arduino Nano R3	1
Adafruit BH1750	1
Adafruit SSD1306	1

Apps en online diensten

Arduino IDE

Over dit project

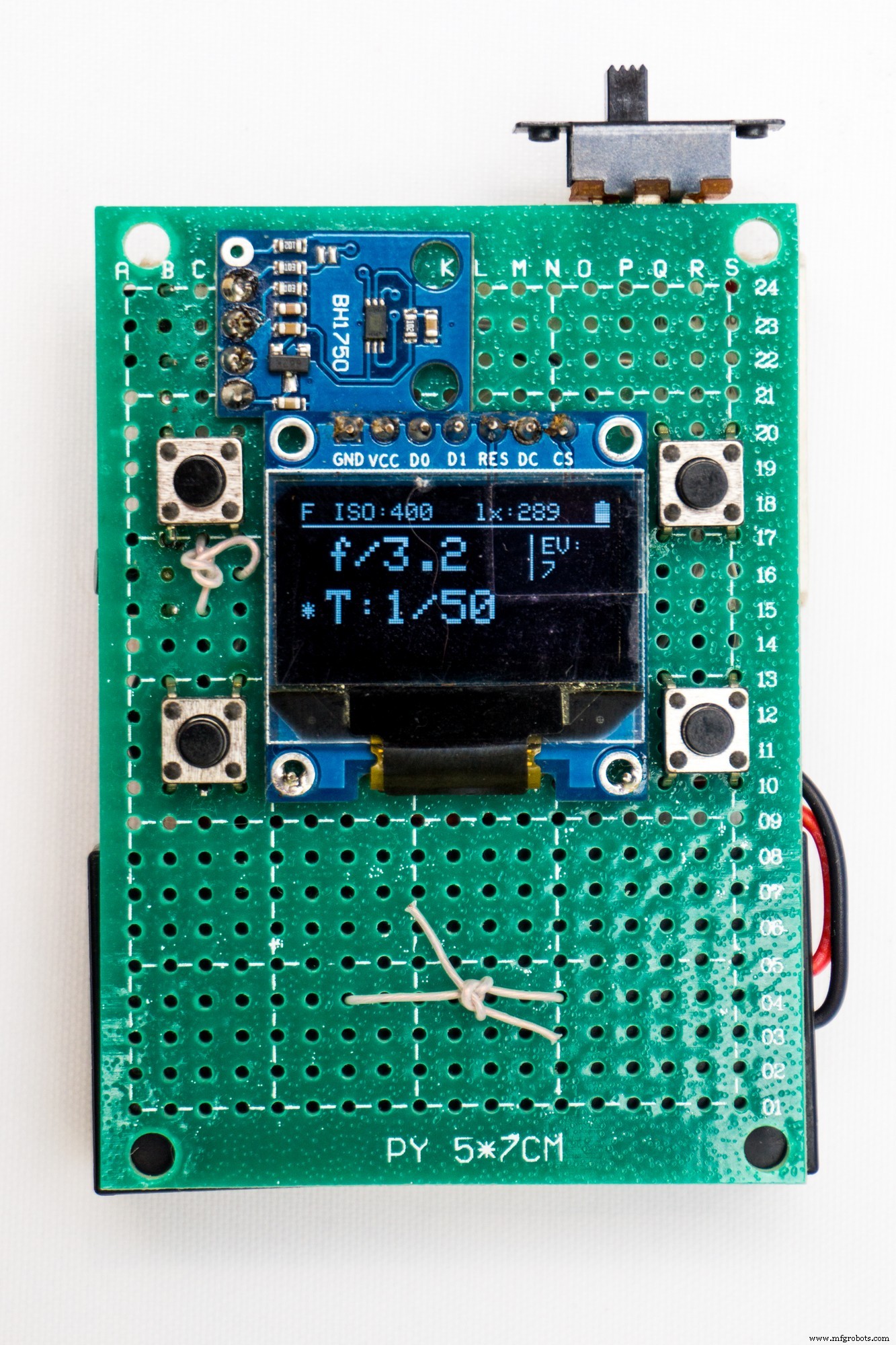

Ik wil u een belichtingsmeter presenteren die redelijk goedkoop, nauwkeurig is en alle benodigde functies heeft. De lichtmeter is gebaseerd op Arduino als hoofdcontroller en de BH1750 als meetcel. Informatie wordt weergegeven op een SSD1306 OLED-display. Het apparaat wordt gevoed door 2 AAA-batterijen.

Betaalbare Arduino Licht- & Flitsmeter voor Fotografen

Functielijst:

Omgevingslichtmeting
Flitslichtmeting

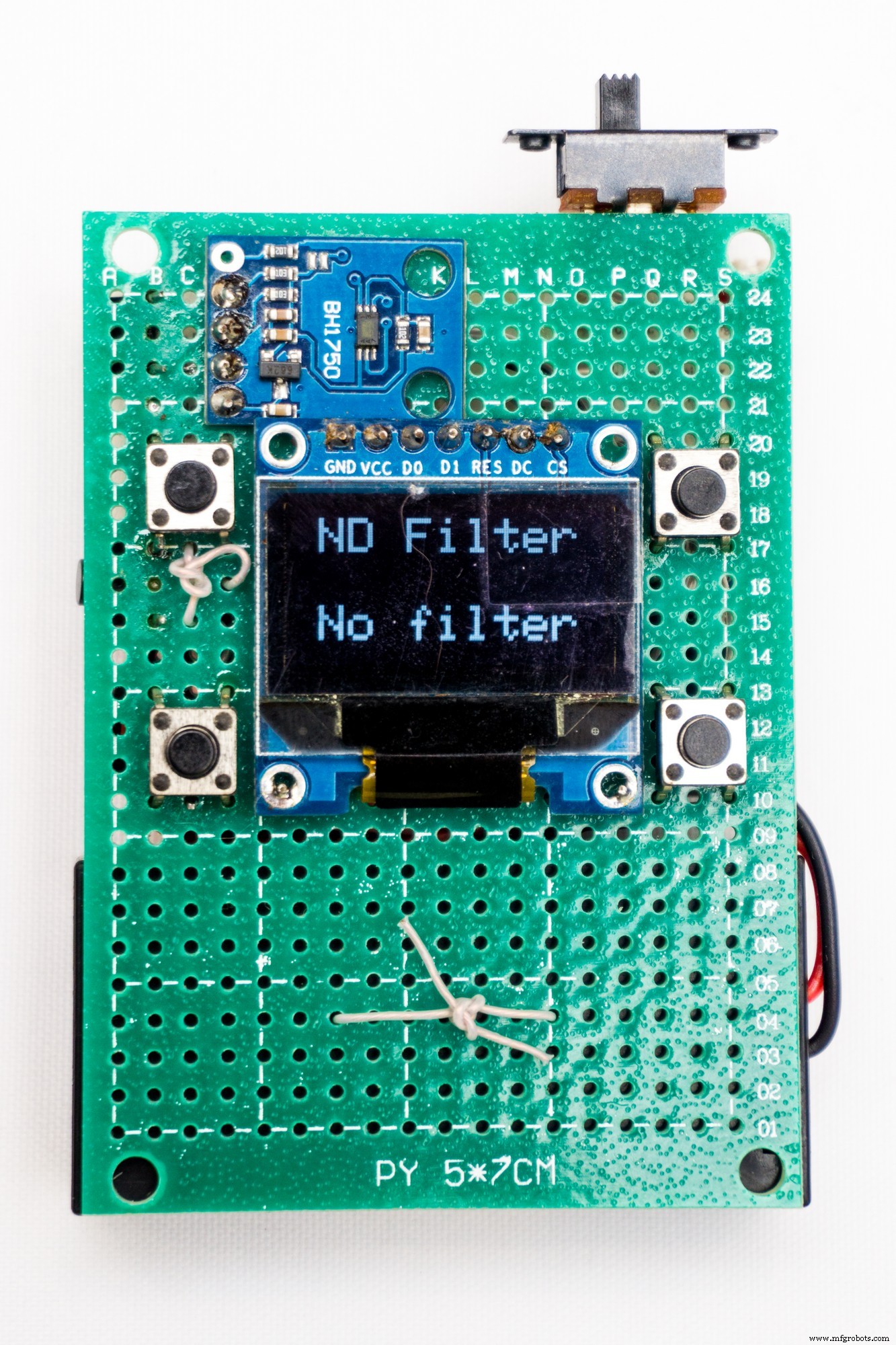

ND-filter correctie
Diafragmaprioriteit
Sluitertijdprioriteit

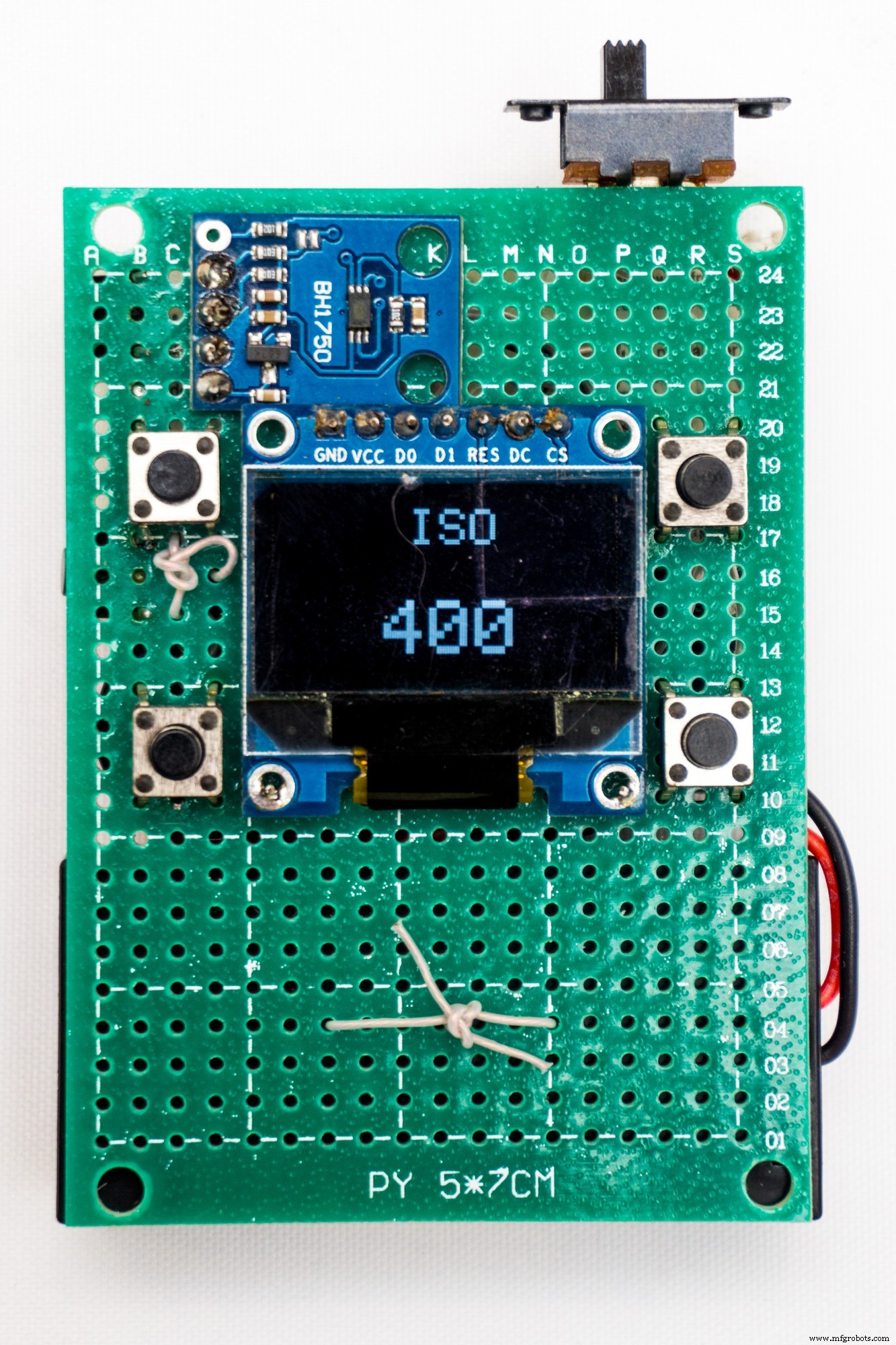

ISO bereik 8 – 4.000.000
Diafragma bereik 1.0 – 3251
Sluitertijd bereik 1/10000 – 133 sec
ND Filter bereik ND2 – ND8192
Weergave van lichthoeveelheid in Lux
Weergave van belichtingswaarde, EV
Herberekening van belichtingspaar tijdens het wijzigen van één parameter
Batterijinformatie
Voeding 2x AAA LR03 batterijen

Projectpagina op Github: https://github.com/vpominchuk/lightmeter

En op mijn site: https://www.pominchuk.com/lightmeter/

Code

Broncode

https://github.com/vpominchuk/lightmeter/tree/master/src/lightmeter

Schema's

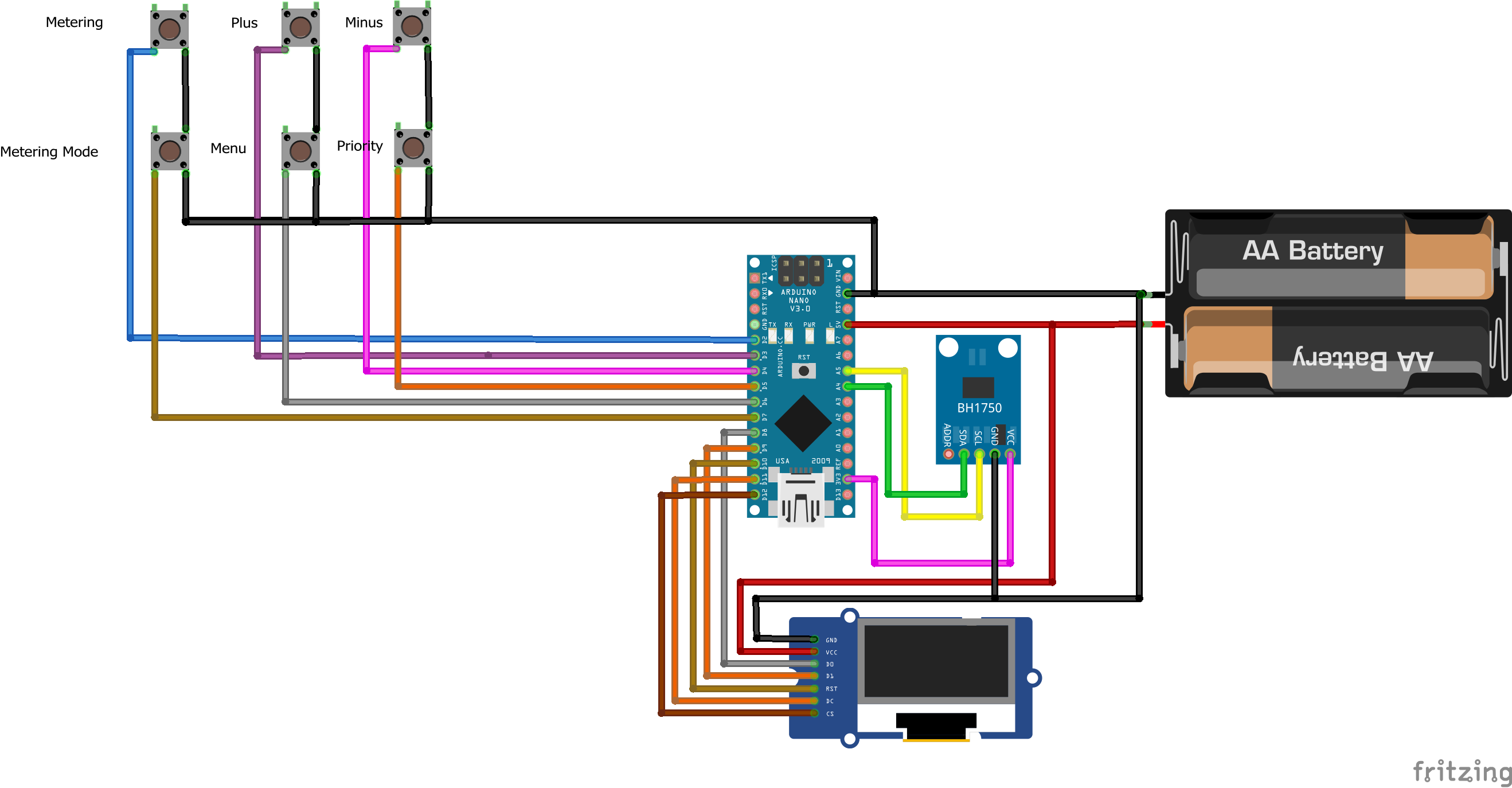

Schema Diagram

https://github.com/vpominchuk/lightmeter/tree/master/Schematic%20Diagram
