Beveilig Je PC Met Een RFID-ingeschakeld Slot – Arduino Relais Project

Onderdelen en benodigdheden

Over dit project

Dit project gaat over het toevoegen van een optionele beveiligingsfunctie naast het wachtwoord op je persoonlijke computer.

Ik besloot een RFID + relais deurslotcode te gebruiken die ik op YouTube vond, uit nieuwsgierigheid en omdat ik dacht: "Hey! Ze hebben allebei dezelfde modules, misschien werkt de code ook hetzelfde!"

Eerst moet je de UID's van de RFID-kaarten of tags/sleutels uitlezen met de voorbeeldcodes uit de MFRC522-bibliotheek (ik gebruikte DumpInfo) https://github.com/miguelbalboa/rfid. Vervolgens voeg je de UID toe in de code om het relais te activeren en de desktop-PC aan te zetten.

Het relais wordt geactiveerd door de RFID-kaart en werkt met vertragingtijden die voldoende zijn voor gewone drukknopschakelaars. (Ik gebruikte 500ms vertraging om de PC aan te zetten). En de RFID-sleutel initieert het afsluitproces (alsof je de aan/uit-knop ongeveer 5 seconden ingedrukt houdt en hij dan uitschakelt).

Stel gerust vragen als mijn uitleeg onduidelijk is. Dit is mijn eerste keer hier! LOL.

******************************************************************************

Social Media Links Om Te Volgen (als je wilt):

• Facebook - https://fb.me/HeathenHacks
• Twitter - https://twitter.com/HeathenHacks
• Instagram - https://instagr.am/HeathenHacks

******************************************************************************

Code

RFID-Relais (Arduino)

Dit is eigenlijk een RFID-deurslotcode. Ik gebruikte het om mijn PC aan te zetten.

/*
 * ----------------------------------------------------------------------------
 * Deze sketch gebruikt de MFRC522-bibliotheek; zie https://github.com/miguelbalboa/rfid
 * voor verdere details en andere voorbeelden.
 *
 * OPMERKING: Het bibliotheekbestand MFRC522.h bevat veel nuttige info. Lees het.
 *
 * Deze sketch toont een eenvoudig vergrendelingsmechanisme met de RC522 RFID-module.
 * ----------------------------------------------------------------------------
 * Typische pin-indeling:
 * -----------------------------------------------------------------------------------------
 * MFRC522  Arduino  Arduino  Arduino  Arduino  Arduino
 * Reader/PCD Uno      Mega     Nano v3  Leonardo/Micro Pro Micro
 * Signaal  Pin      Pin      Pin      Pin      Pin
 * -----------------------------------------------------------------------------------------
 * RST/Reset RST      9        5        D9       RESET/ICSP-5 RST
 * SPI SS   SDA(SS)  10       53       D10      10       10
 * SPI MOSI MOSI     11/ICSP-4 51       D11      ICSP-4   16
 * SPI MISO MISO     12/ICSP-1 50       D12      ICSP-1   14
 * SPI SCK  SCK      13/ICSP-3 52       D13      ICSP-3   15
 */
#include <SPI.h>
#include <MFRC522.h>

#define RST_PIN 9  // Configureerbaar, zie typische pin-indeling hierboven
#define SS_PIN 10  // Configureerbaar, zie typische pin-indeling hierboven

MFRC522 mfrc522(SS_PIN, RST_PIN); // Maak MFRC522 instantie

String read_rfid;
// Voeg zoveel toe als je nodig hebt en vergeet niet de UID op te nemen
String ok_rfid_1 = "e199312d"; // Hoofd RFID-kaart. Die ik gebruik om mijn PC aan te zetten. Kan ook gebruikt worden om af te sluiten.
String ok_rfid_2 = "fbecb673"; // RFID-sleutelhanger. Afsluit-sleutelhanger. Niet raadzaam. Sluit je PC normaal af.

int lock = 7;   // Voor de kaart
int lock2 = 7;  // Voor de sleutelhanger

/* Initialisatie */
void setup() {
  Serial.begin(9600); // Seriële communicatie met PC initialiseren
  while (!Serial);    // Doen niets als geen seriële poort open is (voor ATMEGA32U4-boards)
  SPI.begin();        // SPI-bus initialiseren
  mfrc522.PCD_Init(); // MFRC522-kaart initialiseren

  // Kies welk slot:
  pinMode(lock, OUTPUT);
  pinMode(lock2, OUTPUT);
}

/* Helper-routine om byte-array als hex-waarden naar Serial te dumpen */
void dump_byte_array(byte *buffer, byte bufferSize) {
  read_rfid = "";
  for (byte i = 0; i < bufferSize; i++) {
    read_rfid = read_rfid + String(buffer[i], HEX);
  }
}

void open_lock() {
  // Gebruik deze routine bij werken met relais en solenoides etc.
  digitalWrite(lock, HIGH);
  delay(500);
  digitalWrite(lock, LOW);
}

void close_lock2() {
  // Je kunt de kaart ook gebruiken om je PC af te sluiten. Dit is voor momenten dat je het echt snel moet afsluiten.
  // Gebruik deze routine bij werken met relais en solenoides etc.
  digitalWrite(lock2, HIGH);
  delay(5000);
  digitalWrite(lock2, LOW);
}

void loop() {
  // Zoek naar nieuwe kaarten
  if (!mfrc522.PICC_IsNewCardPresent()) return;

  // Selecteer een van de kaarten
  if (!mfrc522.PICC_ReadCardSerial()) return;

  dump_byte_array(mfrc522.uid.uidByte, mfrc522.uid.size);
  Serial.println(read_rfid);

  if (read_rfid == ok_rfid_1) {
    // OK, open de deur (zet PC aan)
    open_lock();
  }

  Serial.println(read_rfid);
  if (read_rfid == ok_rfid_2) {
    // OK, sluit af (PC uitschakelen)
    close_lock2();
  }

  // Voeg hieronder zoveel "sleutels" toe als je wilt
  // if (read_rfid == ok_rfid_3) { open_lock(); }
  // else niet nodig. Alles wat anders is, is niet OK en opent de deur niet...
}

MFRC522 Bibliotheek

https://github.com/miguelbalboa/rfid

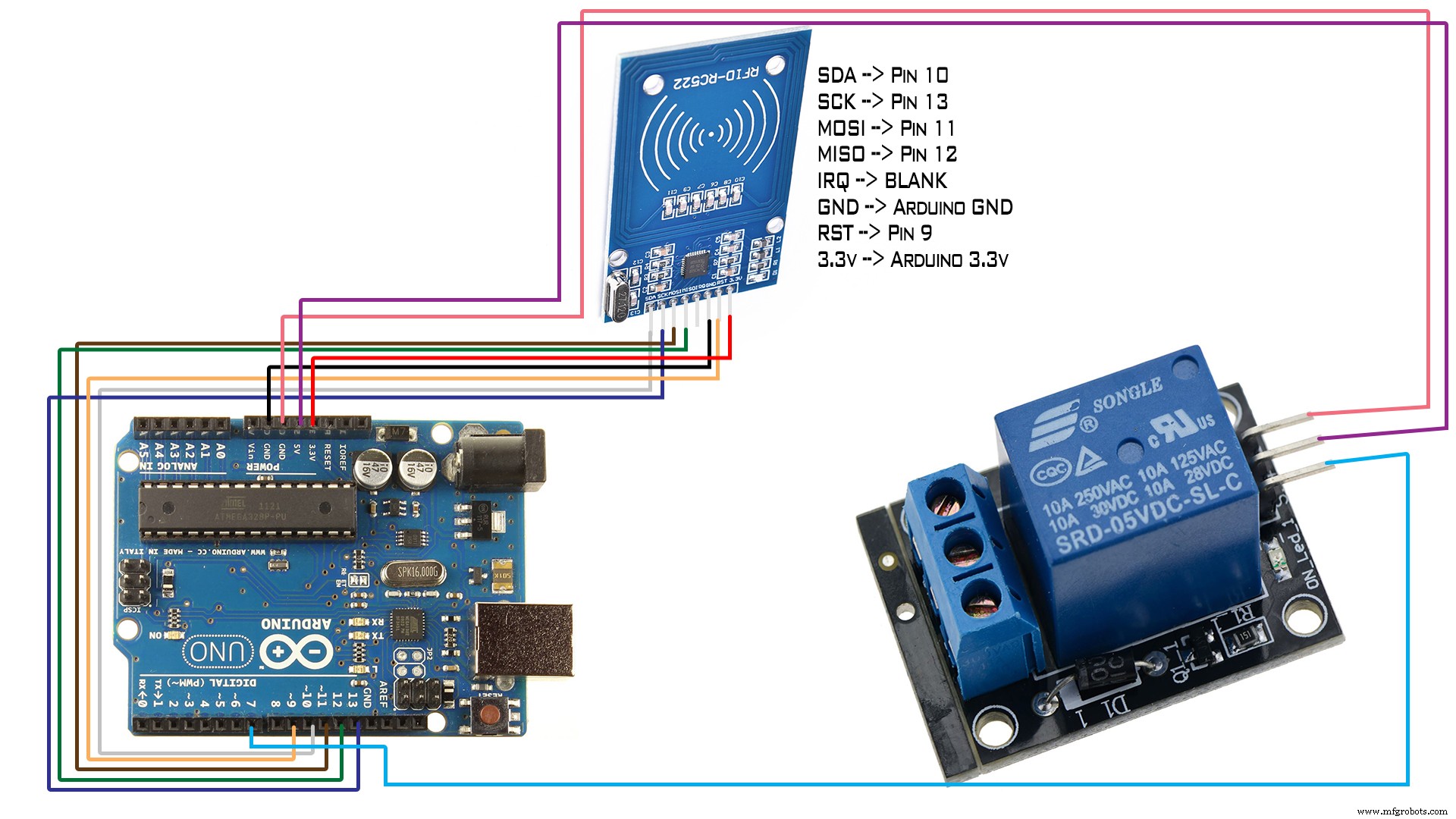

Schema's

Ik maakte dit met Photoshop. De draden hebben verschillende kleuren om verwarring te voorkomen.
