Arduino Social Distancing Herinneringssysteem voor COVID-19

Onderdelen en Benodigdheden

Apps en online diensten

• Arduino IDE

Over dit project

Wat is het?

De betrouwbaarste manier om de verspreiding van coronavirus te vertragen is afstand houden. Maar om elke 30 seconden om te kijken of iemand naderkt is irritant. Dit apparaat waarschuwt anderen om 1,5-2 meter afstand te houden. Het is een 2-in-1 systeem: de thermistor verbetert de afstandsmeting (geluidssnelheid hangt af van temperatuur) EN stelt twee modi in via een knop/touch sensor:

• Modus 1 (Waarschuwing): Alarmeert als iemand te dichtbij komt
• Modus 2 (Meting): Toont temperatuur en afstand op LCD

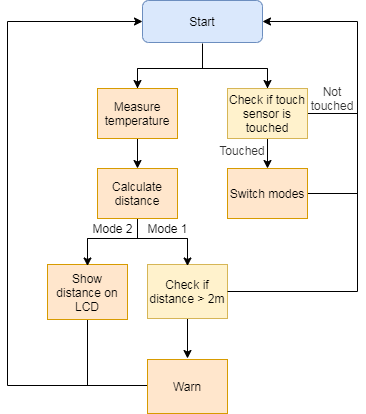

Hoe werkt het?

1. Arduino meet temperatuur via thermistor
2. Temperatuur wordt gebruikt voor nauwkeurigere afstandsberekening

In Modus 1:

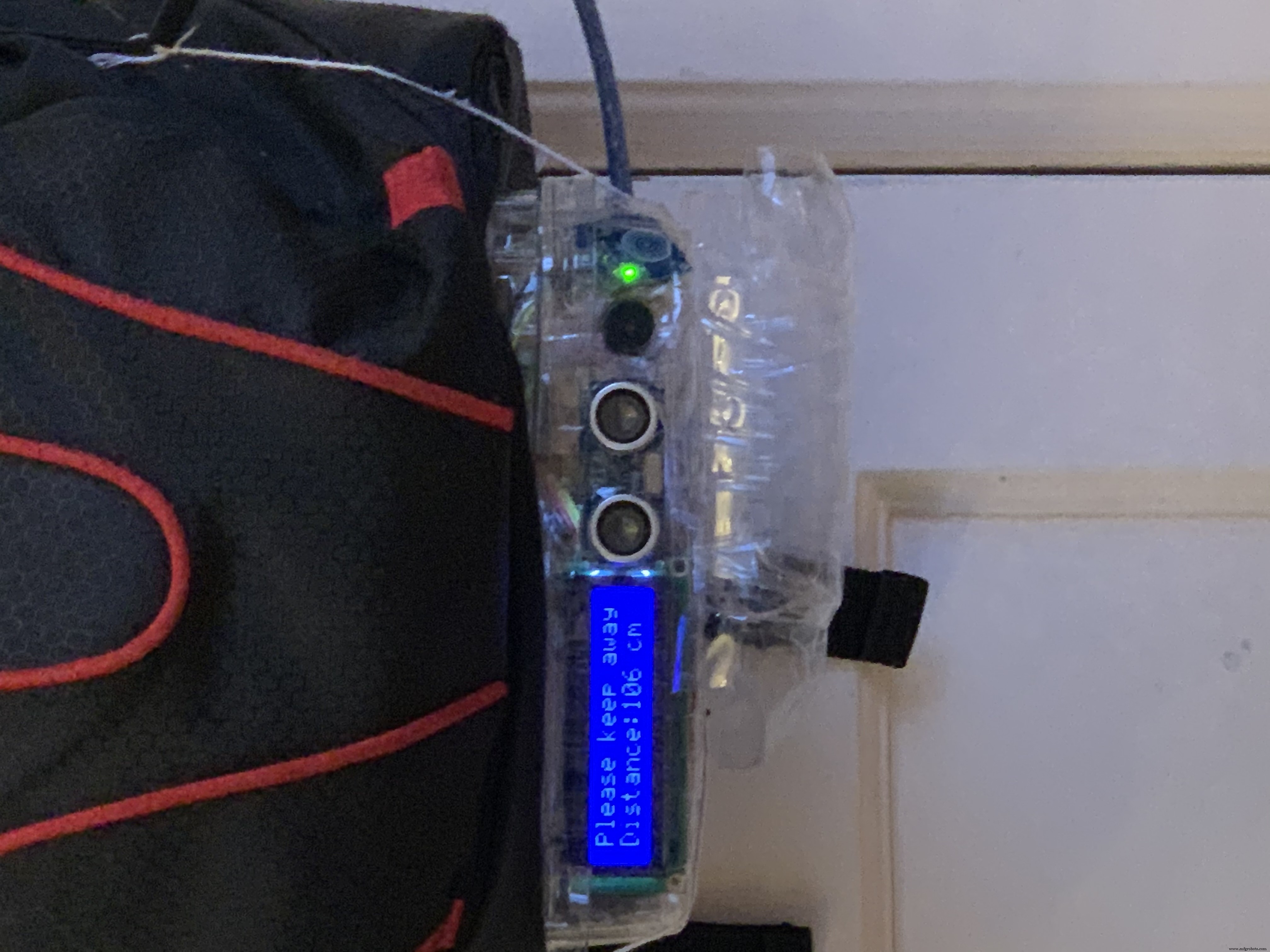

• 200-100 cm: LCD-backlight aan, "Please keep away" + afstand
• 100-50 cm: LCD-backlight knippert, "Keep away" + afstand, buzzer piept
• <50 cm: LCD-backlight knippert 2x/sec, "STAY AWAY!" + afstand, buzzer piept snel

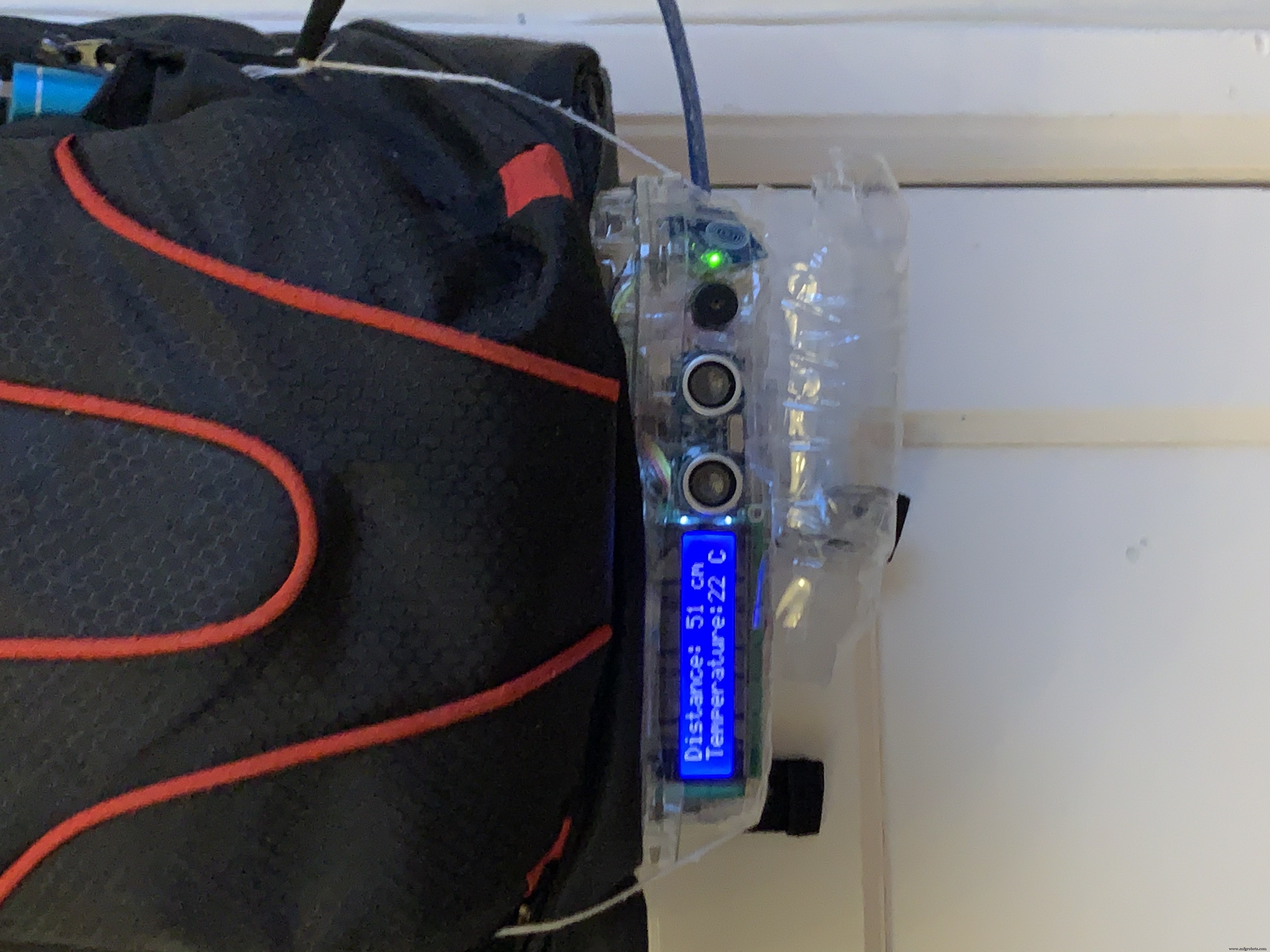

In Modus 2: LCD toont afstand (boven) en temperatuur (onder).

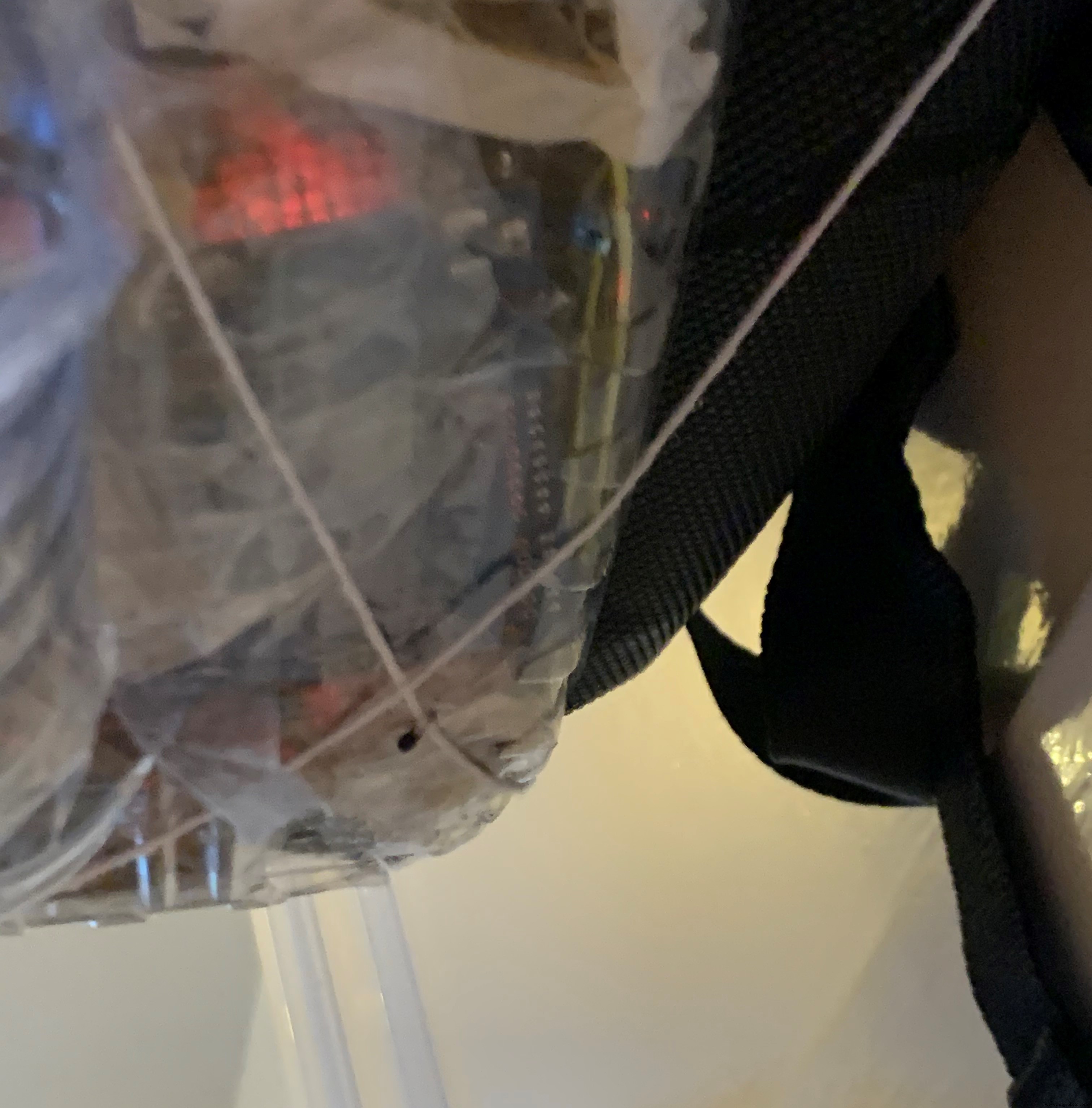

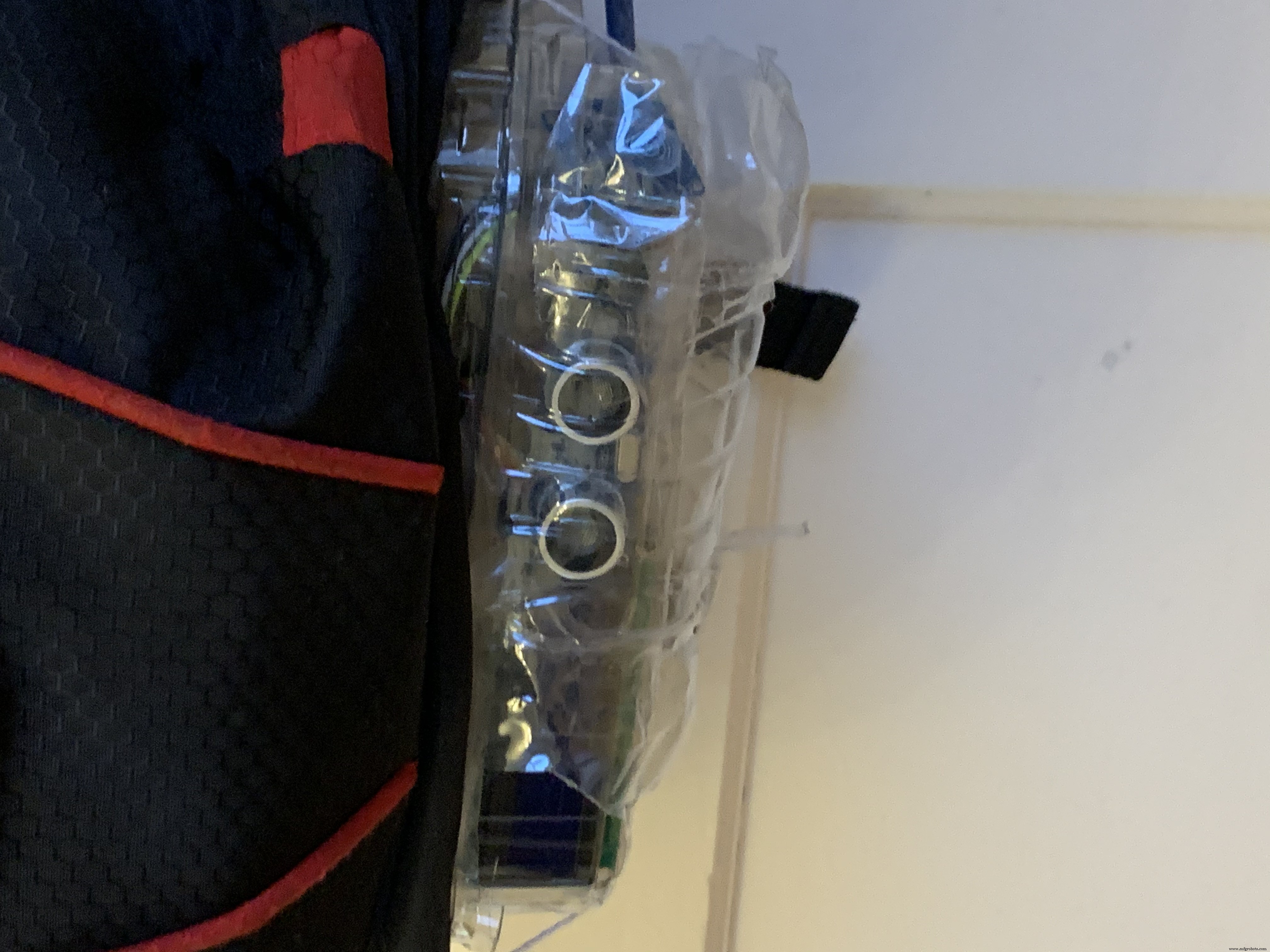

Bescherming tegen regen: half plastic flesje dat omhoog kan schuiven. Bevestiging aan rugzak met twee touwtjes voor makkelijke demontage.

Touch sensor schakelt tussen modi.

Hoe bouw ik het?

1. Sluit componenten aan volgens het schema

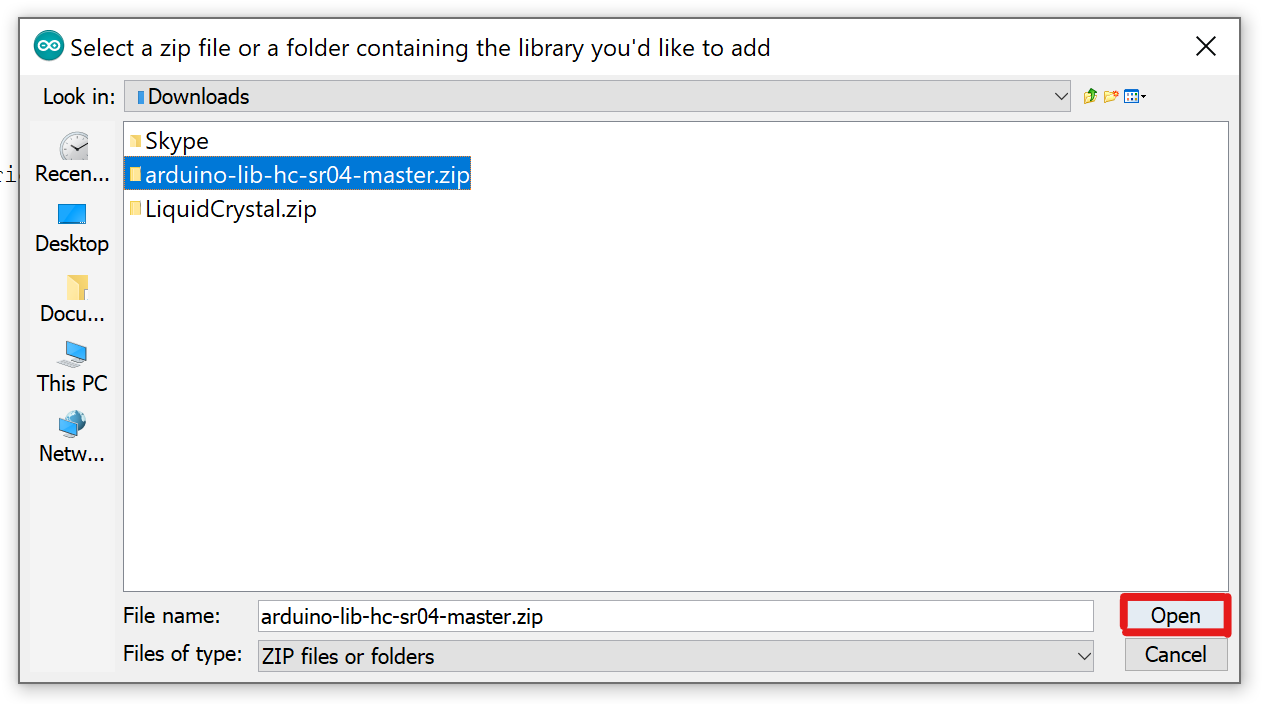

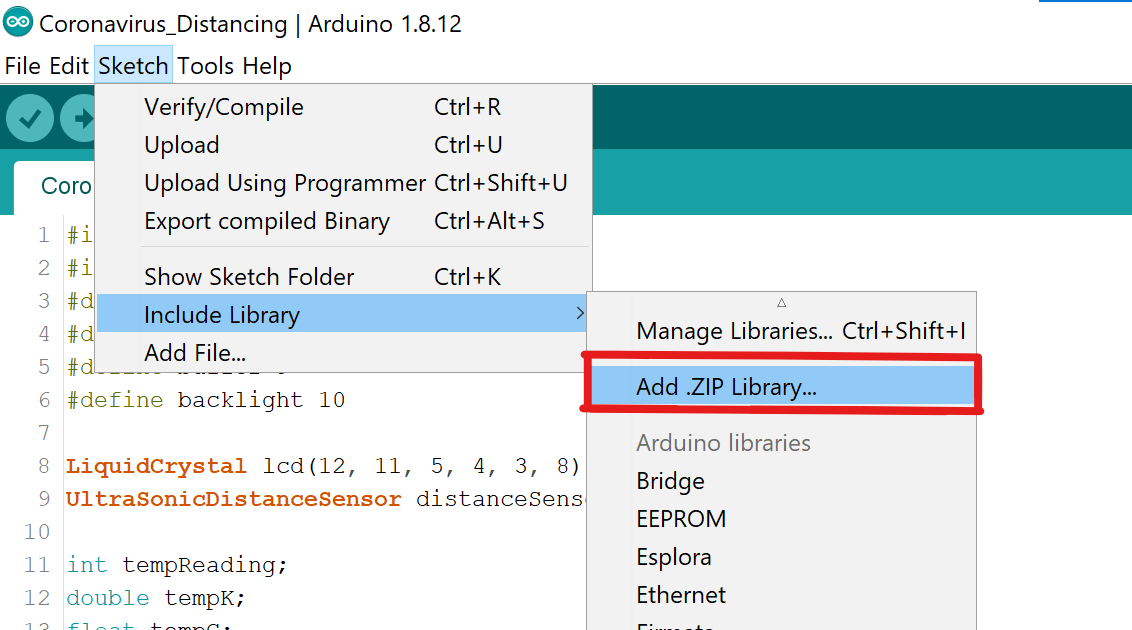

2. Importeer bibliotheken in Arduino IDE: Sketch → Include Library → Add .ZIP Library...
   • arduino-lib-hc-sr04-master.zip (https://github.com/Martinsos/arduino-lib-hc-sr04)
   • LiquidCrystal.zip (https://github.com/arduino-libraries/LiquidCrystal)
3. Upload de code

Code

Hoofdprogramma (Arduino)

#include <HCSR04.h>
#include <LiquidCrystal.h>

#define trigPin 7
#define echoPin 6
#define buzzer 9
#define backlight 10

LiquidCrystal lcd(12, 11, 5, 4, 3, 8);
UltraSonicDistanceSensor distanceSensor(trigPin, echoPin);

int tempReading;
double tempK;
float tempC;
int rounded, temp_round;
volatile boolean modes = 0;
double distance;

void setup() {
  lcd.begin(16, 2);
  attachInterrupt(0, changeMode, FALLING); // Pin 2
  pinMode(2, INPUT);
  pinMode(buzzer, OUTPUT);
  pinMode(backlight, OUTPUT);
  digitalWrite(backlight, HIGH);
  backlightOn();
}

void loop() {
  // Temperatuurmeting via thermistor (Steinhart-Hart vereenvoudigd)
  tempReading = analogRead(A0);
  tempK = log(10000.0 * ((1024.0 / tempReading - 1)));
  tempK = 1 / (0.001129148 + (0.000234125 + (0.0000000876741 * tempK * tempK)) * tempK);
  tempC = tempK - 273.15;

  // Afstand met temperatuurcompensatie
  distance = distanceSensor.measureDistanceCm(tempC);
  temp_round = round(tempC);

  if (modes == 1) { // Modus 2: Meting
    backlightOn();
    if (distance >= 300 || distance <= 0) {
      rounded = 0;
      lcd.clear();
      lcd.print("Out of range");
      lcd.setCursor(0, 1);
      lcd.print("Temp: " + String(temp_round) + " C");
    } else {
      rounded = round(distance);
      lcd.clear();
      lcd.print("Dist: ");
      lcd.print(rounded);
      lcd.print(" cm");
      lcd.setCursor(0, 1);
      lcd.print("Temp: " + String(temp_round) + " C");
    }
  } else { // Modus 1: Waarschuwing
    if (distance >= 300 || distance <= 0) {
      rounded = 0;
      lcd.clear();
      backlightOff();
    } else {
      rounded = round(distance);
      if (distance >= 200) {
        backlightOff();
        lcd.clear();
      } else if (distance <= 200 && distance > 100) {
        backlightOn();
        lcd.clear();
        lcd.print("Please keep away");
        lcd.setCursor(0, 1);
        lcd.print("Dist: "); lcd.print(rounded); lcd.print(" cm");
      } else if (distance <= 100 && distance > 50) {
        backlightOn();
        lcd.clear();
        lcd.print("Keep away");
        lcd.setCursor(0, 1);
        lcd.print("Dist: "); lcd.print(rounded); lcd.print(" cm");
        delay(200); buzz(); backlightOff(); delay(100); unbuzz(); backlightOn(); delay(100);
      } else if (distance <= 50) {
        backlightOn();
        lcd.clear();
        lcd.print("STAY AWAY!");
        lcd.setCursor(0, 1);
        lcd.print("Dist: "); lcd.print(rounded); lcd.print(" cm");
        delay(200); buzz(); backlightOff(); delay(200); unbuzz(); backlightOn(); delay(200);
        buzz(); backlightOff(); delay(200); unbuzz(); backlightOn();
      }
    }
  }
  delay(700);
}

void changeMode() { modes = !modes; }
void backlightOn() { digitalWrite(backlight, HIGH); }
void backlightOff() { digitalWrite(backlight, LOW); }
void buzz() { digitalWrite(buzzer, HIGH); }
void unbuzz() { digitalWrite(buzzer, LOW); }

Benodigde bibliotheken

• HCSR04 bibliotheek: arduino-lib-hc-sr04-master.zip
• LiquidCrystal bibliotheek: LiquidCrystal.zip

Schema's

Fritzing bestand: coronavirus_distancing_WQxTcxgmYm.fzz
