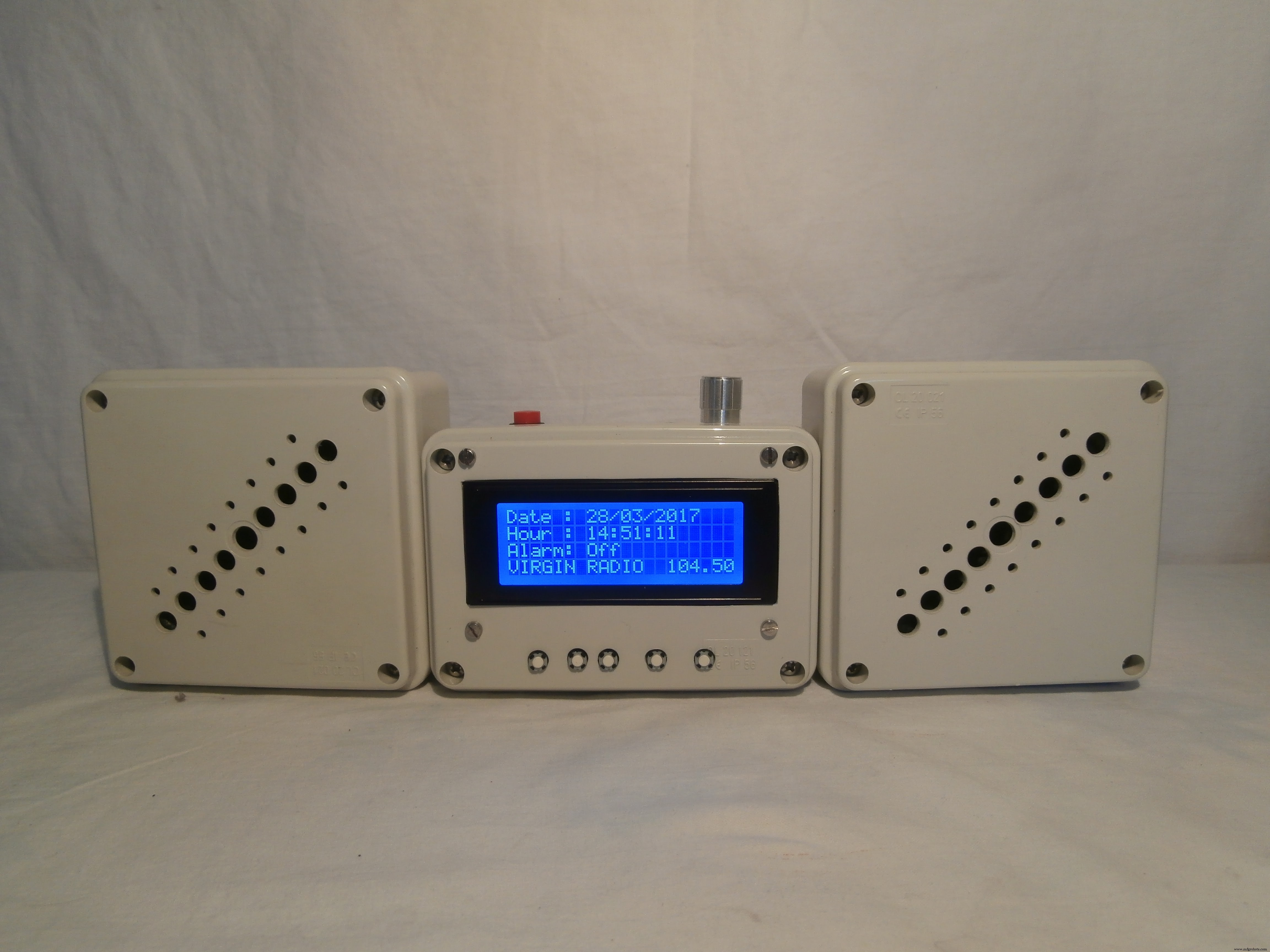

ArduRadio AlarmClock

Over dit project

Dit is de evolutie van de "wekker" (https://create.arduino.cc/projecthub/Tittiamo/alarm-clock-f61bad) met de toevoeging van de radio (TEA 5767)

Navigeren op het web vond ik een prachtig project van een FM-radio met Arduino (https://www.instructables.com/id/Make-an-Arduino-FM-Radio-using-TEA5767/#CLPEZERIX0PVJW6), en aangezien ik van muziek hou Ik heb besloten om mijn "wekker" bij te werken.

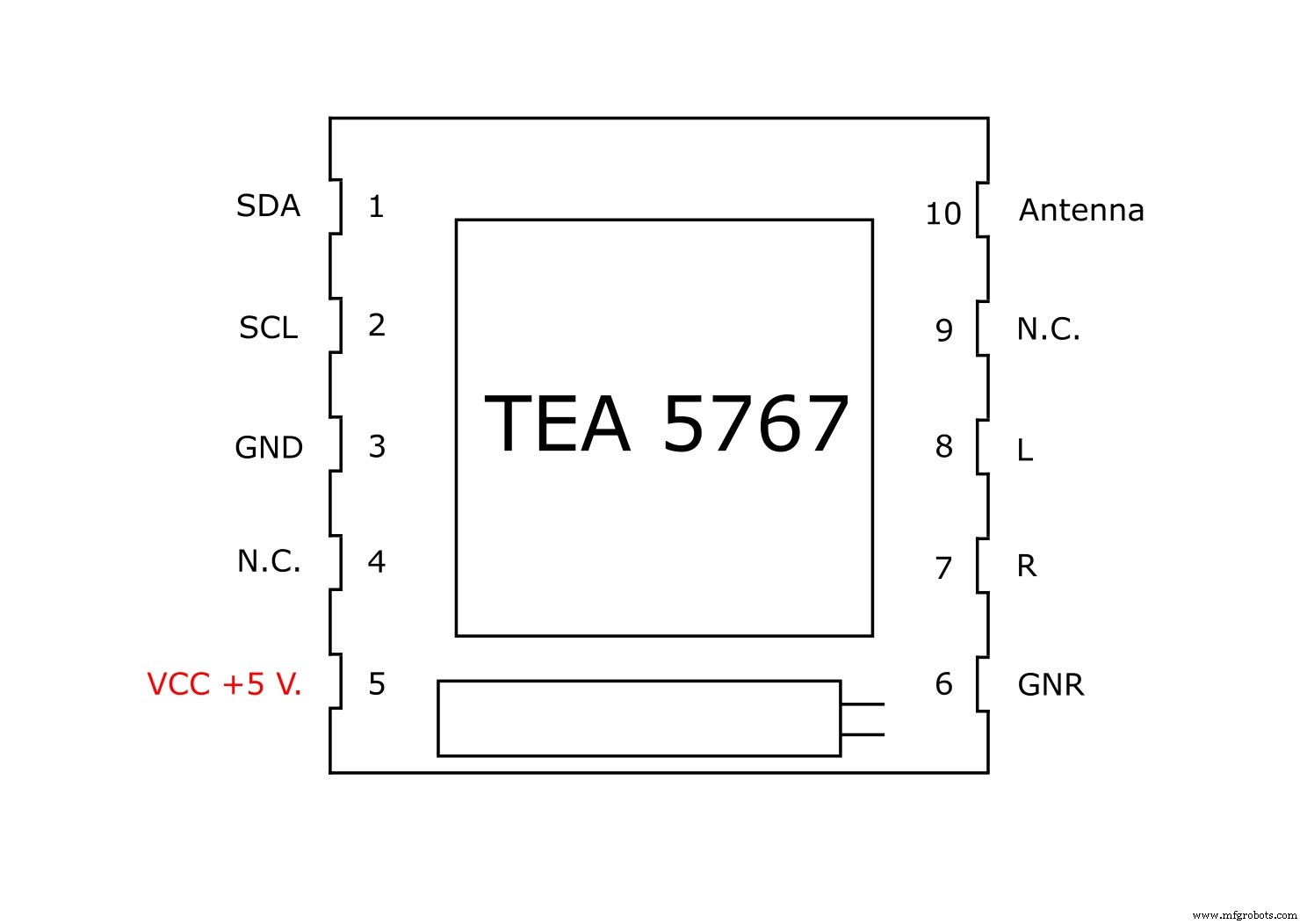

THEE 5767

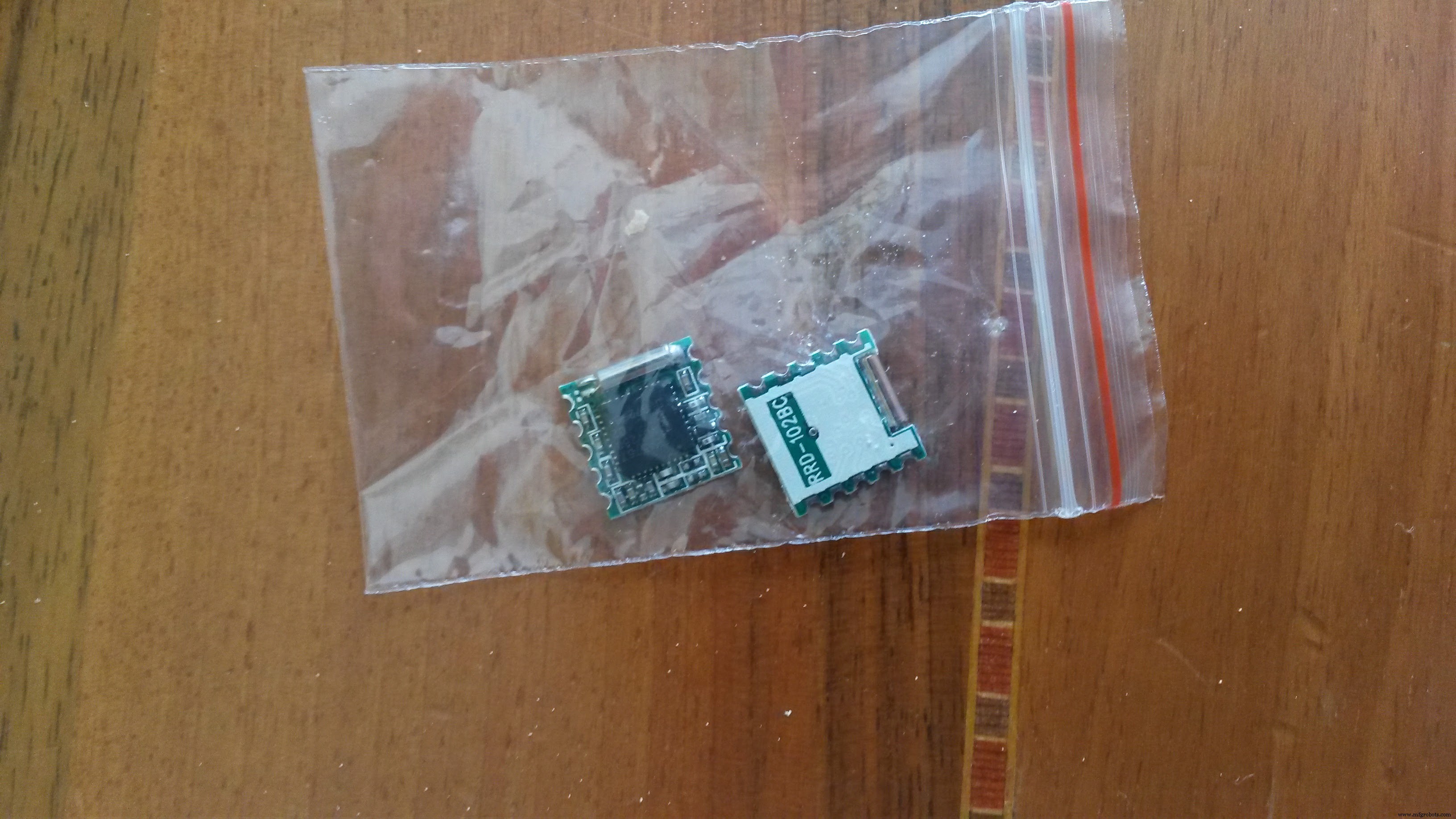

De "TEA 5767"-kaart, gekocht voor een paar € op Aliexpress, voert het meeste werk uit, is verbonden met Arduino op pin A4, A5 (protocol I2c) en een Stereo TDA 7297-versterker.

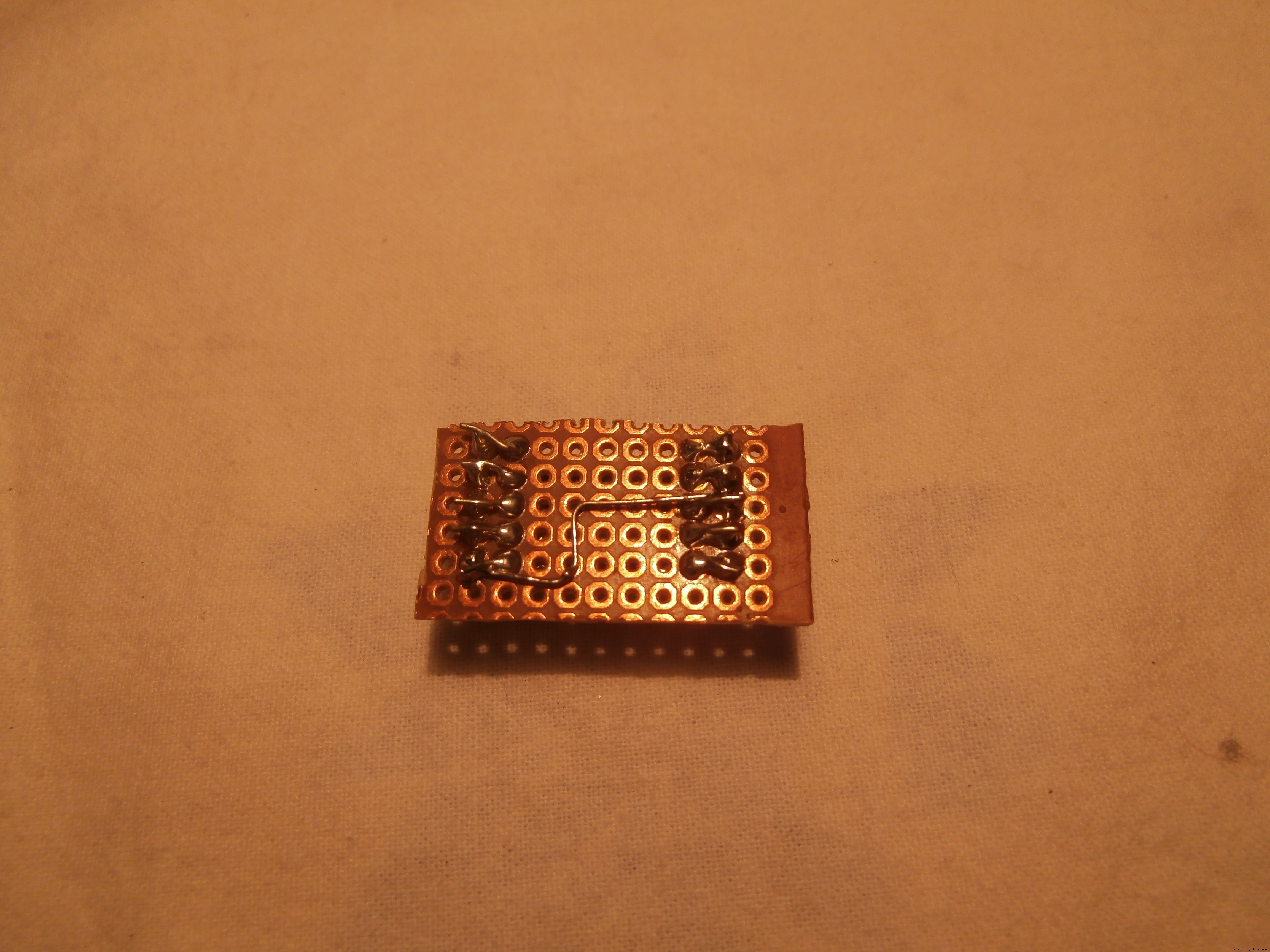

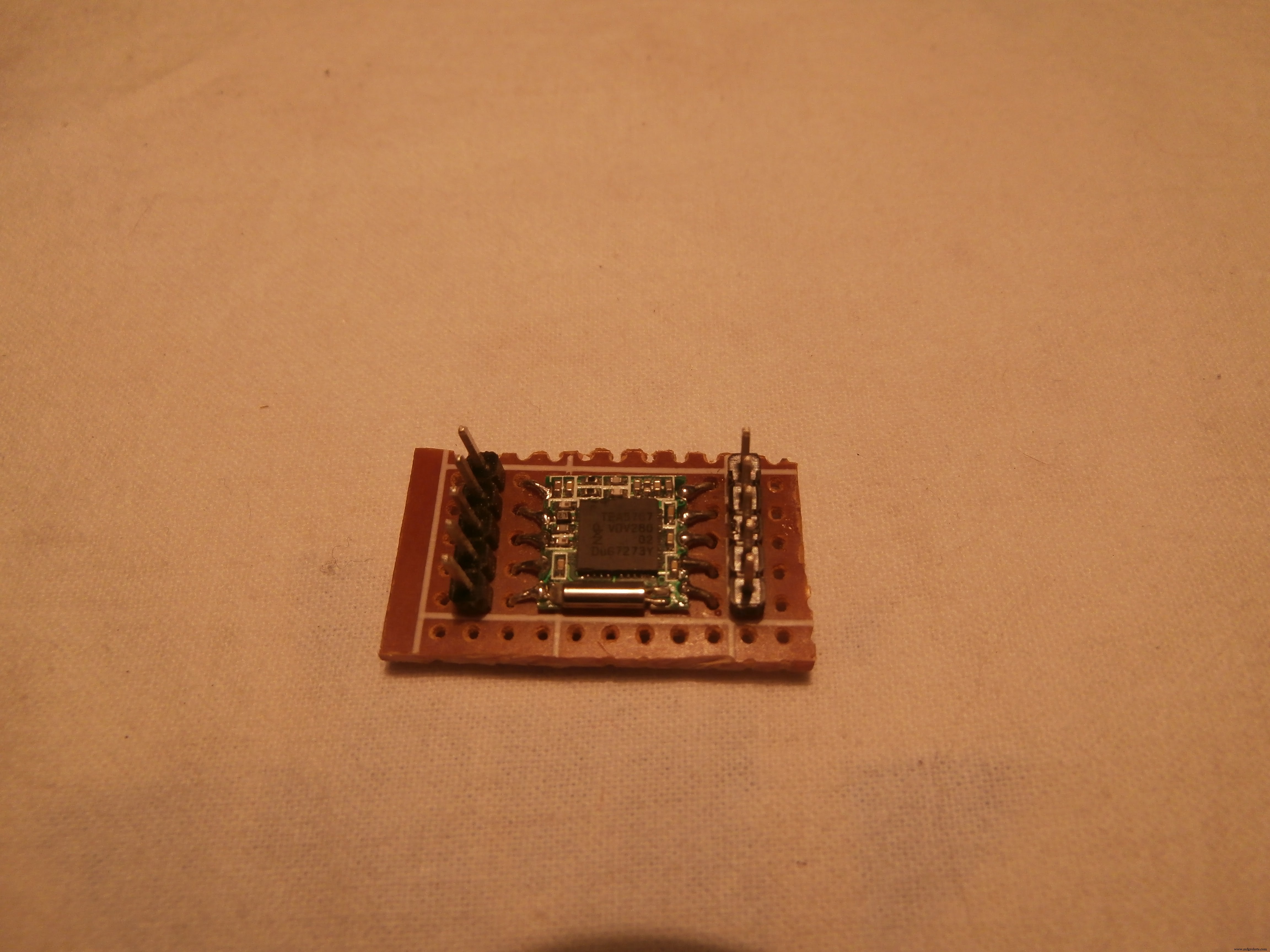

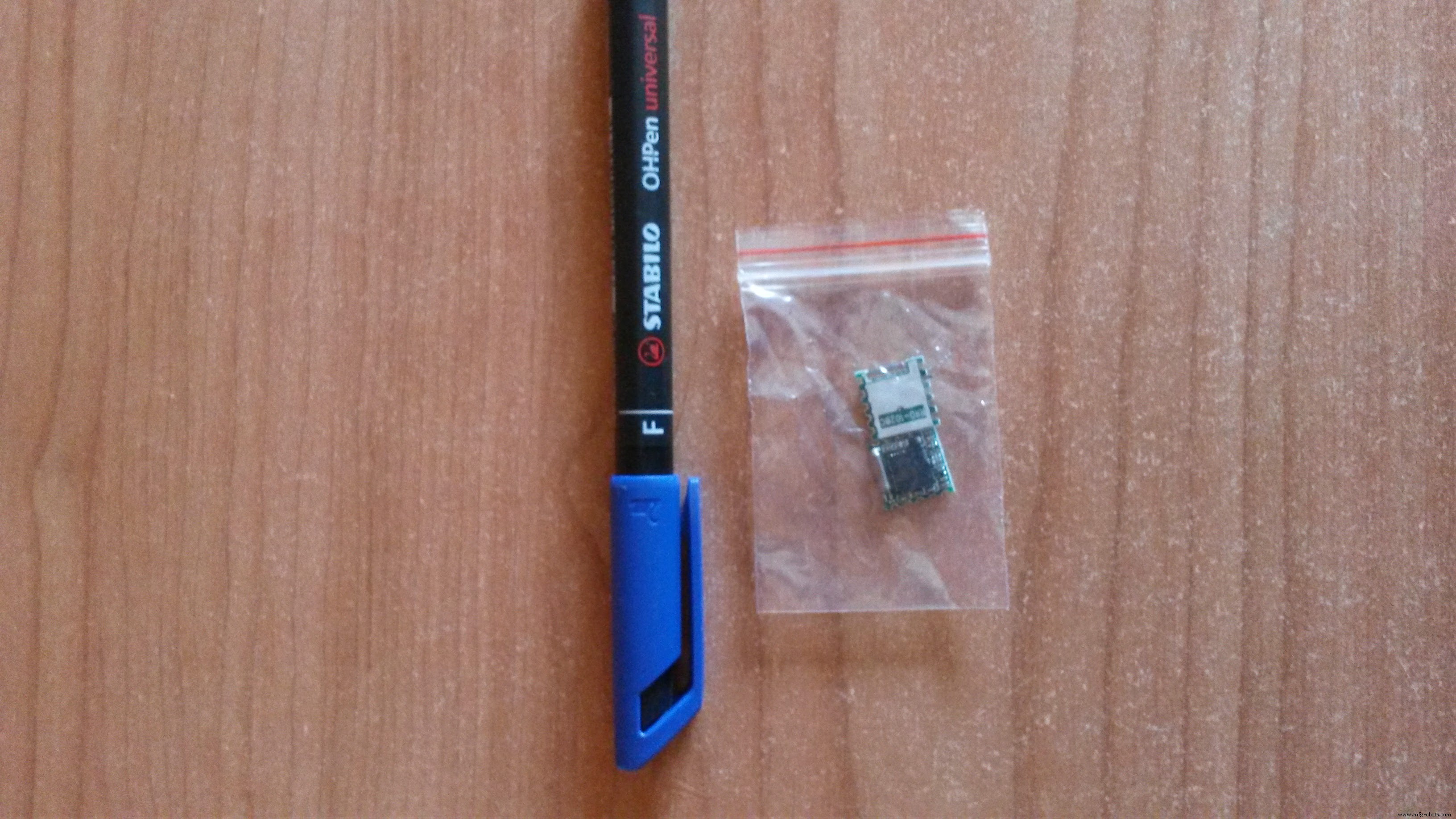

De TEA 5767 is erg klein en ik moest veel moeite doen om een ​​kaart met duizend gaten te passen

Schema

Ik heb veel inspiratie gehaald uit het project "erik12892", maar ik heb ook verschillende wijzigingen aangebracht.

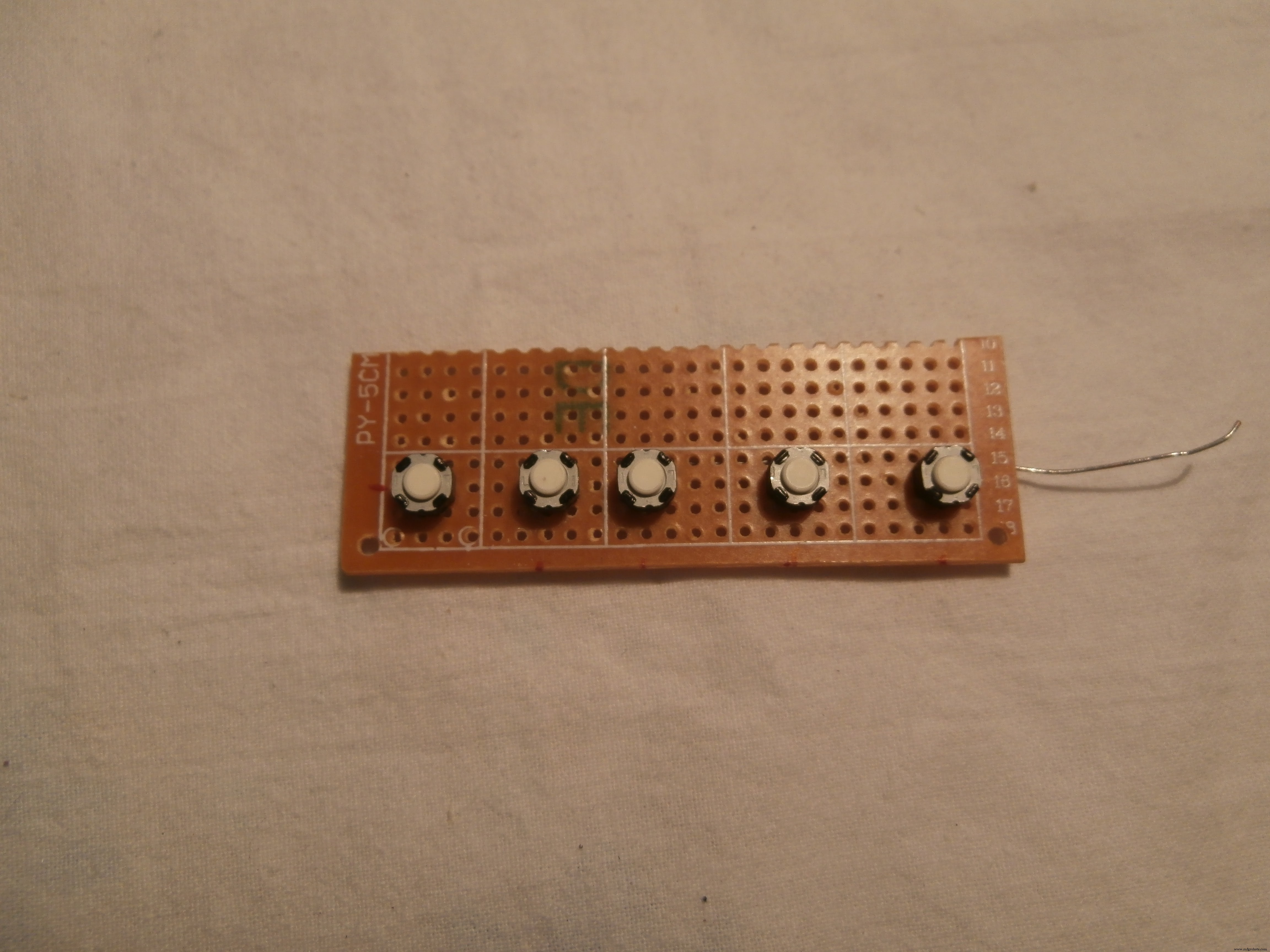

Naast de knoppen P1, P2, P3, P4 op de wekker heb ik er nog 2 toegevoegd dan ik nodig heb:

• P5 om opgeslagen zenders te wijzigen, ik heb er maar 4 ingevoerd, maar je kunt dit verhogen door de code een beetje te veranderen

• P6 aangezien de TEA 5767-kaart heel weinig stroom verbruikt, is gebruikt om de radio aan of uit te zetten via Arduino, om een ​​aux-ingang te gebruiken (mp3, telefoon, enz.)

Gebruik de knoppen P2 =Meer en P3 =Minder om de radiofrequentie te wijzigen.

Om laag te blijven met de metingen, bouwde ik een Arduino Standalone .

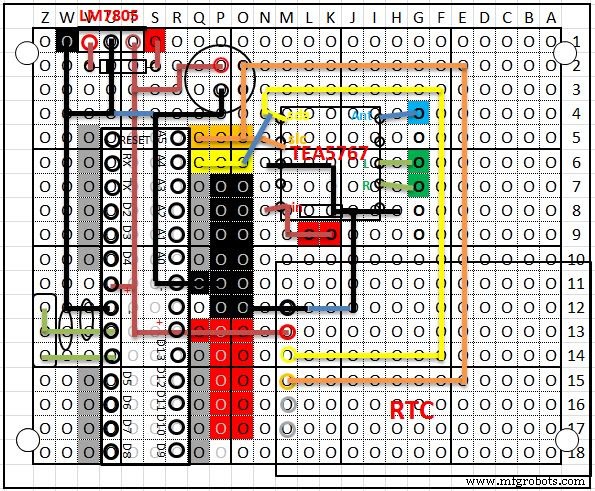

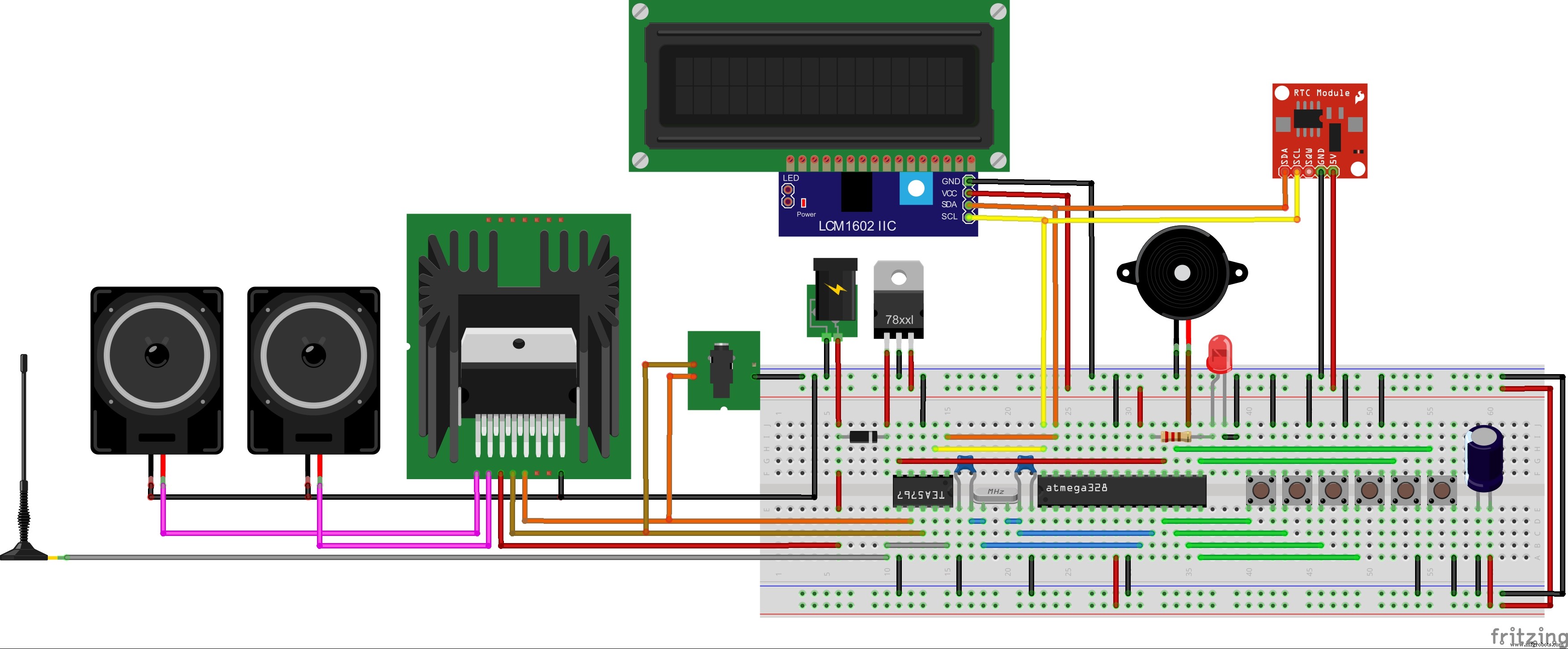

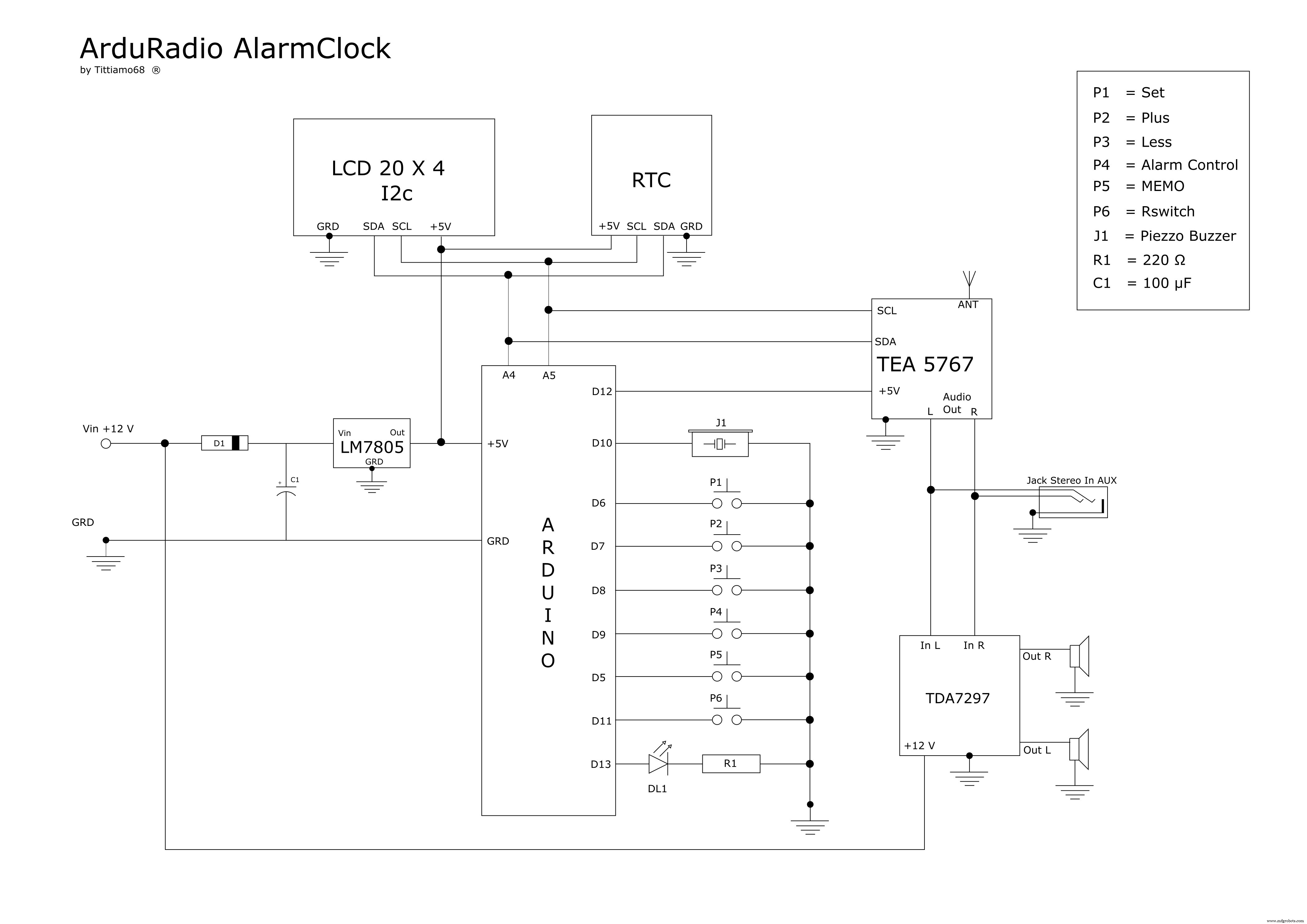

Ik voeg het elektrisch schema, het Fritzing-schema en de in EXCEL getekende PCB bij.

Constructie

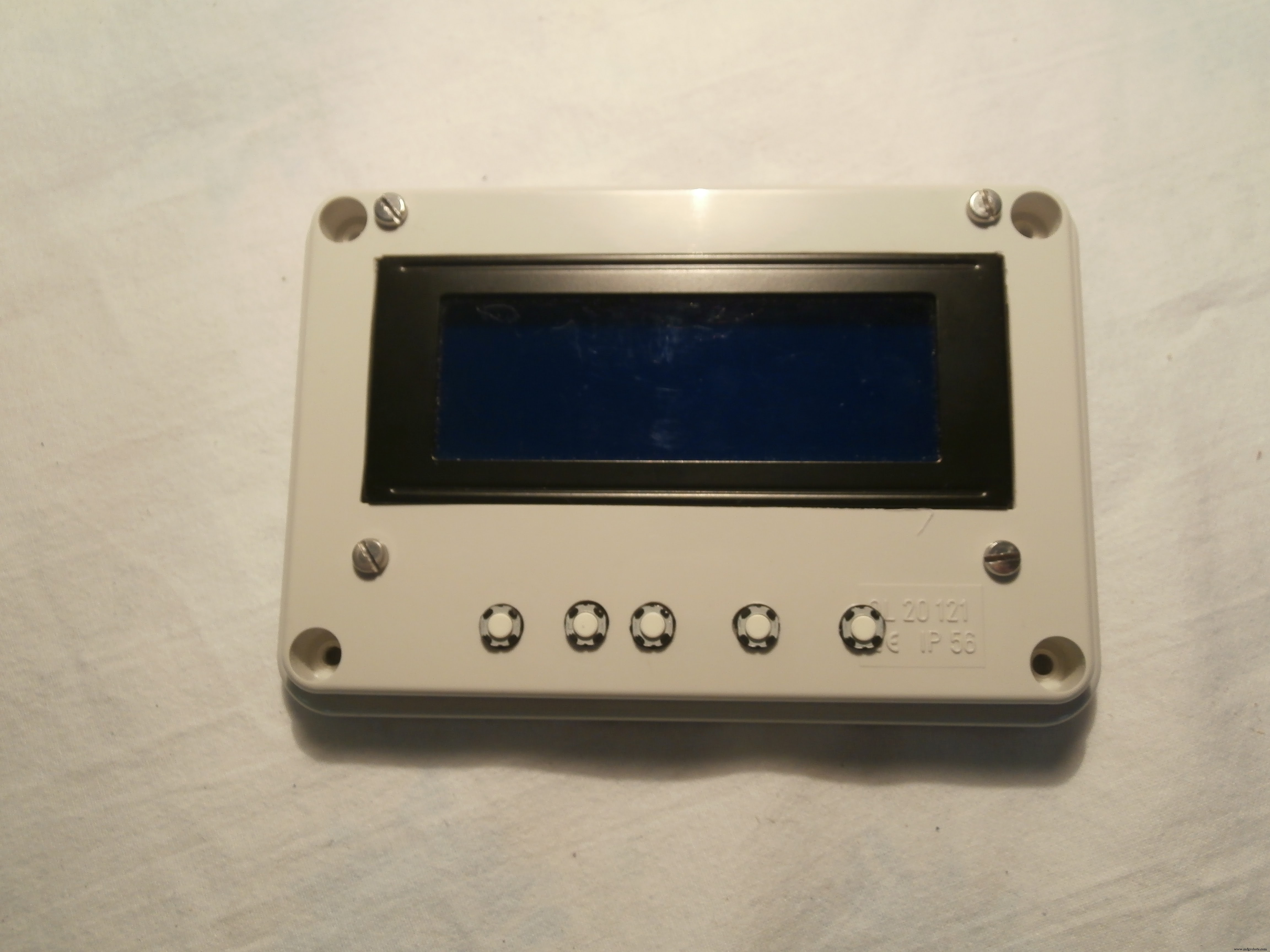

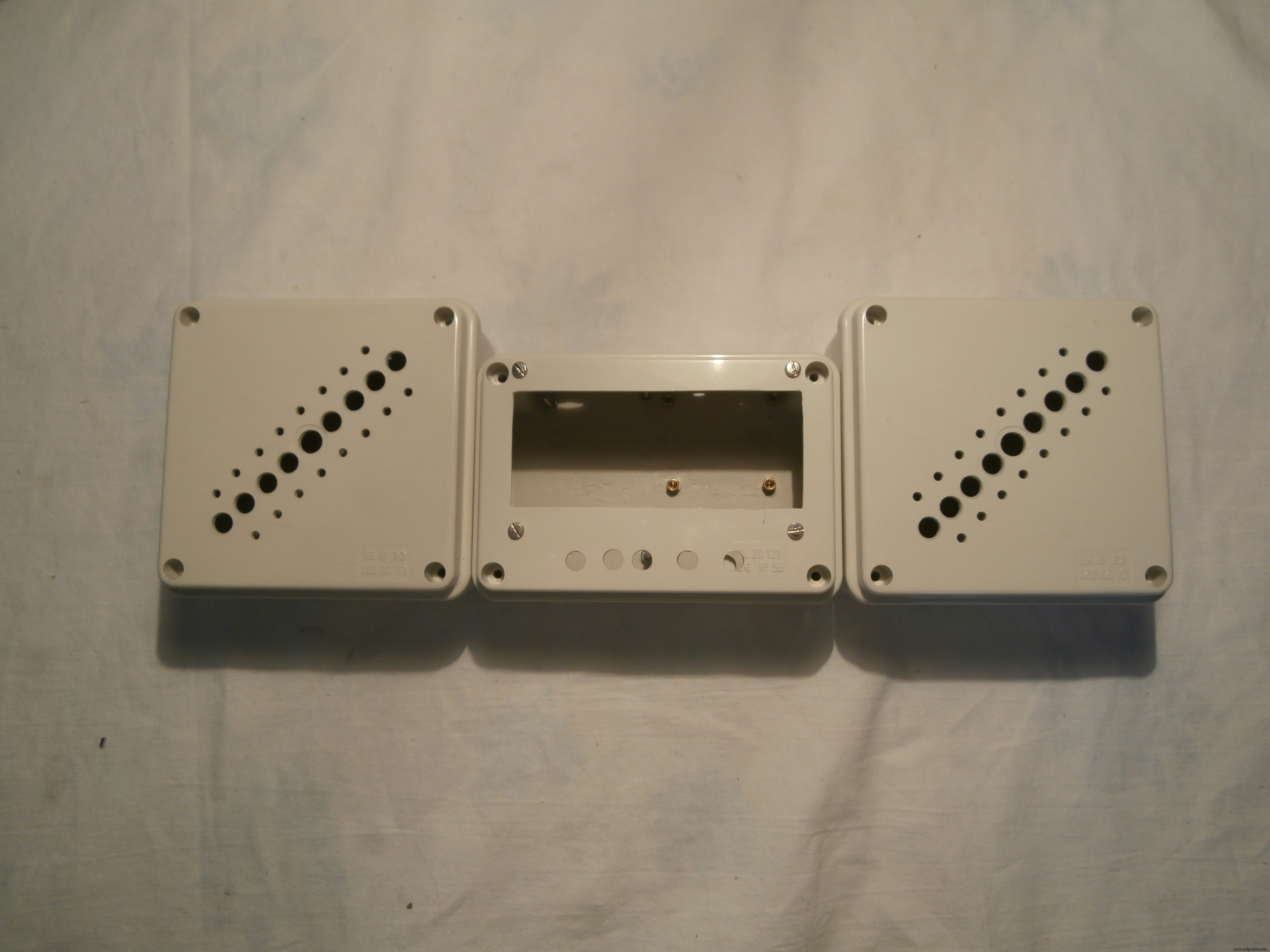

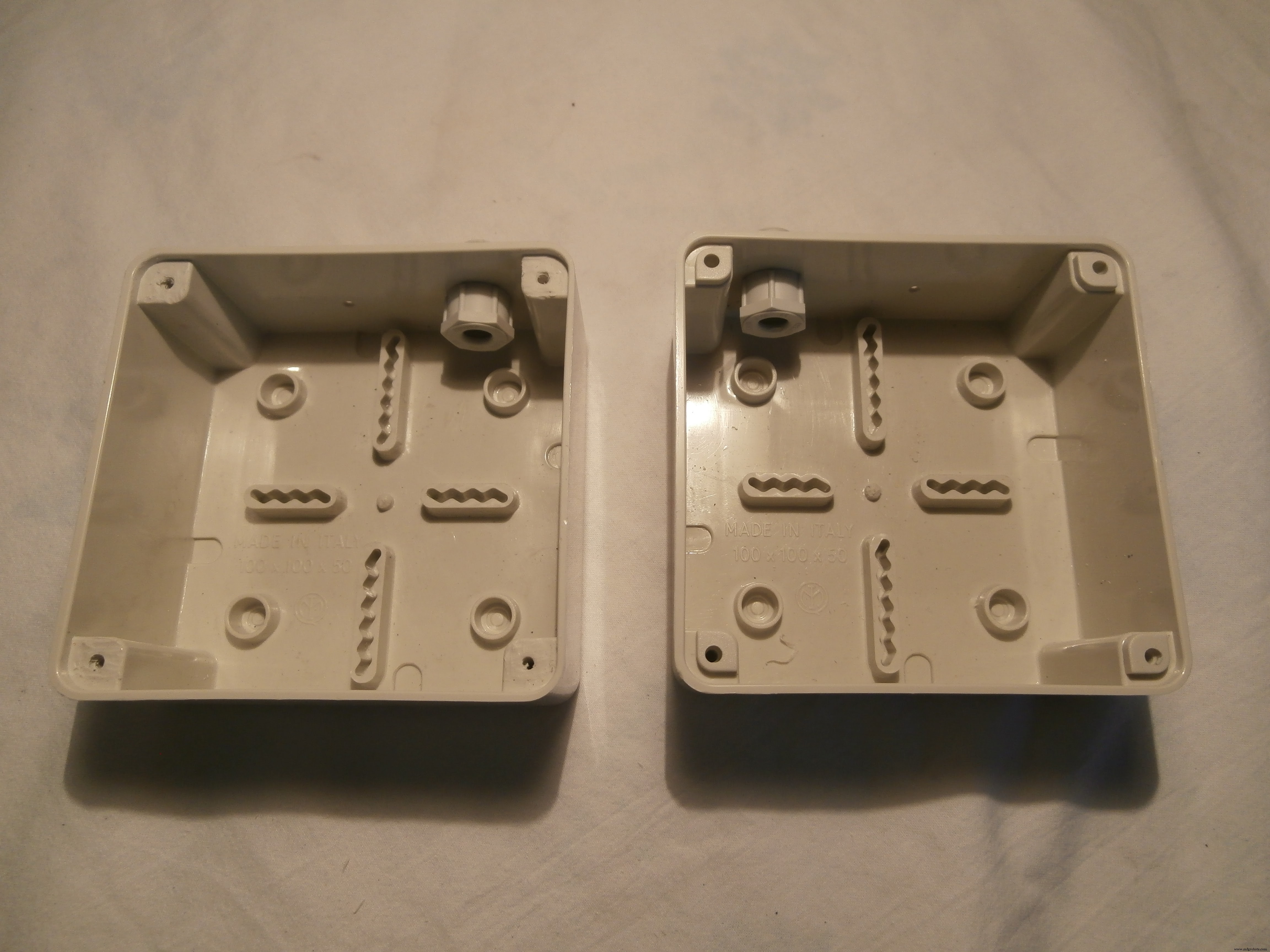

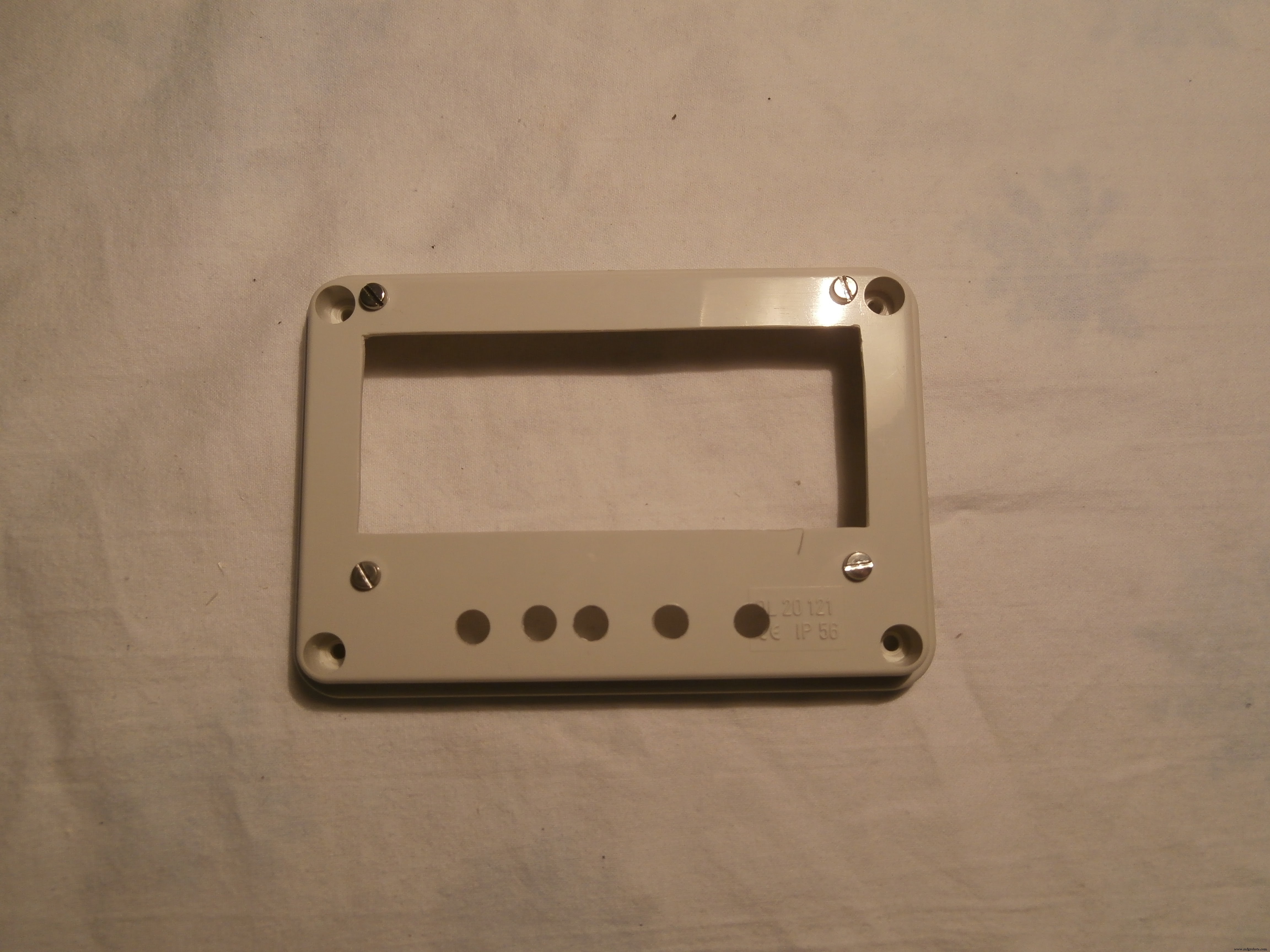

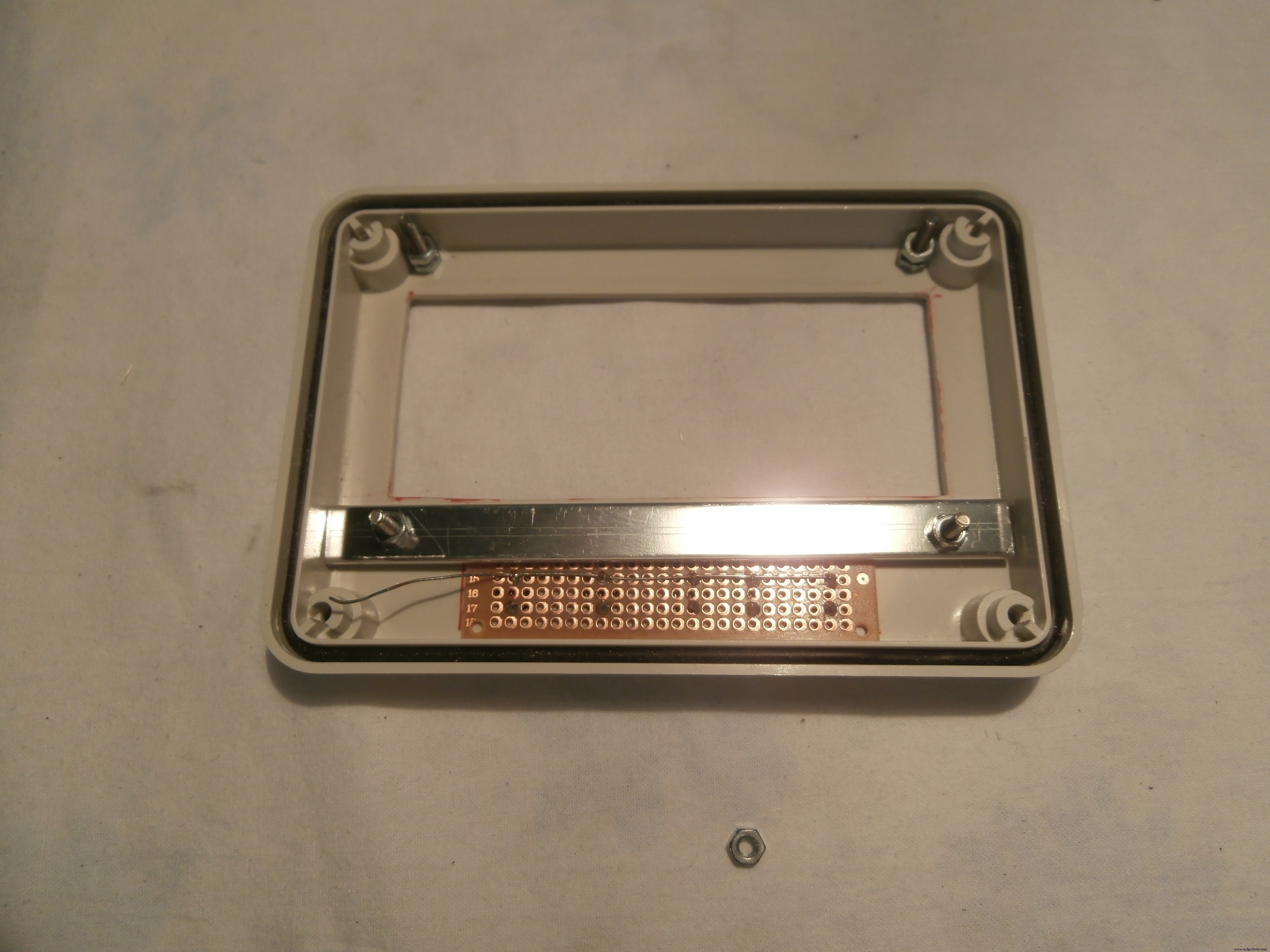

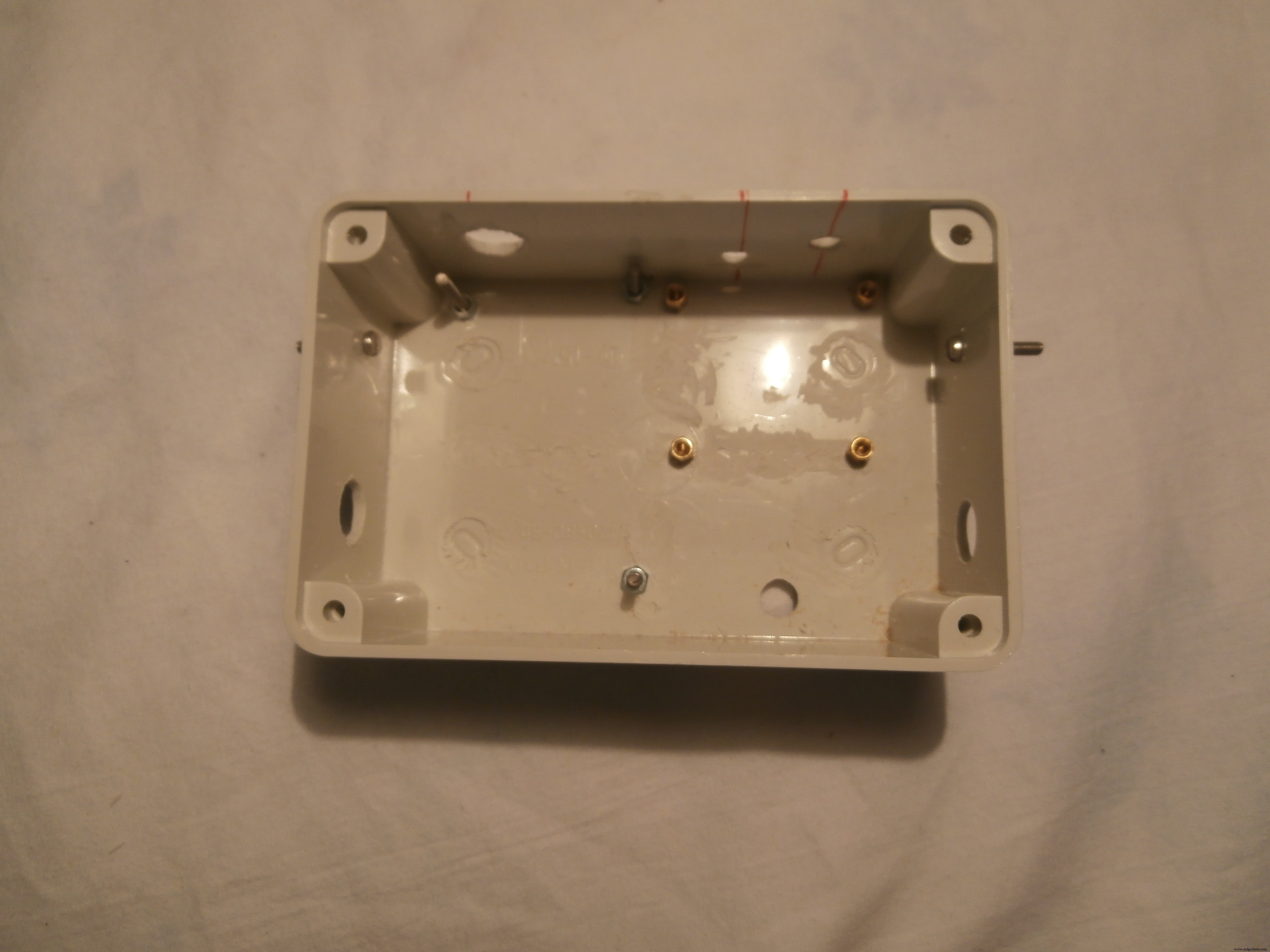

Zoals bij veel van mijn ontwerpen, heb ik de elektrische aansluitdozen gebruikt, er zijn verschillende maten en vormen, ik gebruikte een 120 x 80 x 50 mm voor de container en twee 100 x 100 x 50 mm voor de luidsprekers.

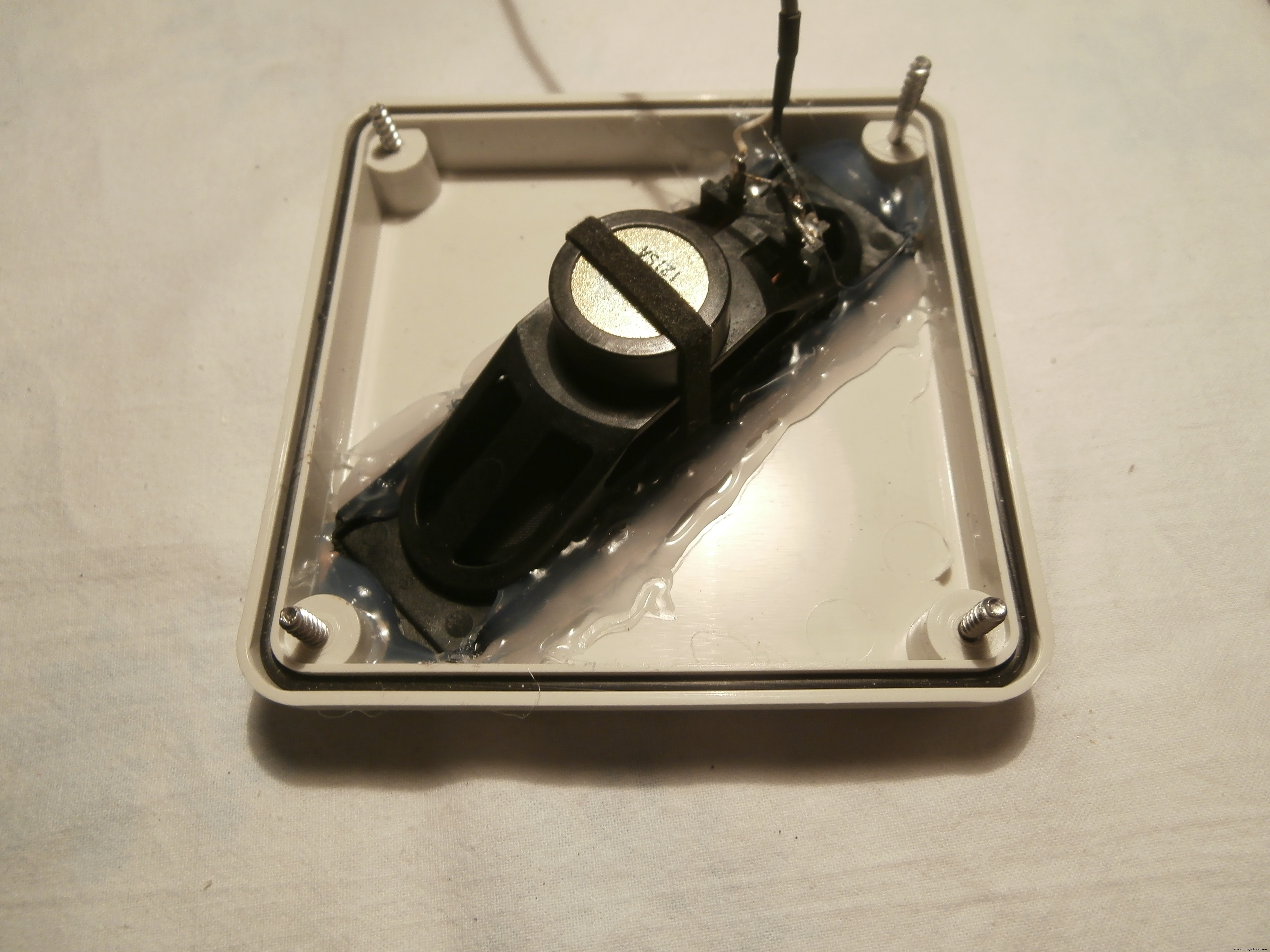

De luidsprekers zijn teruggevonden van een oude kathodestraalmonitor

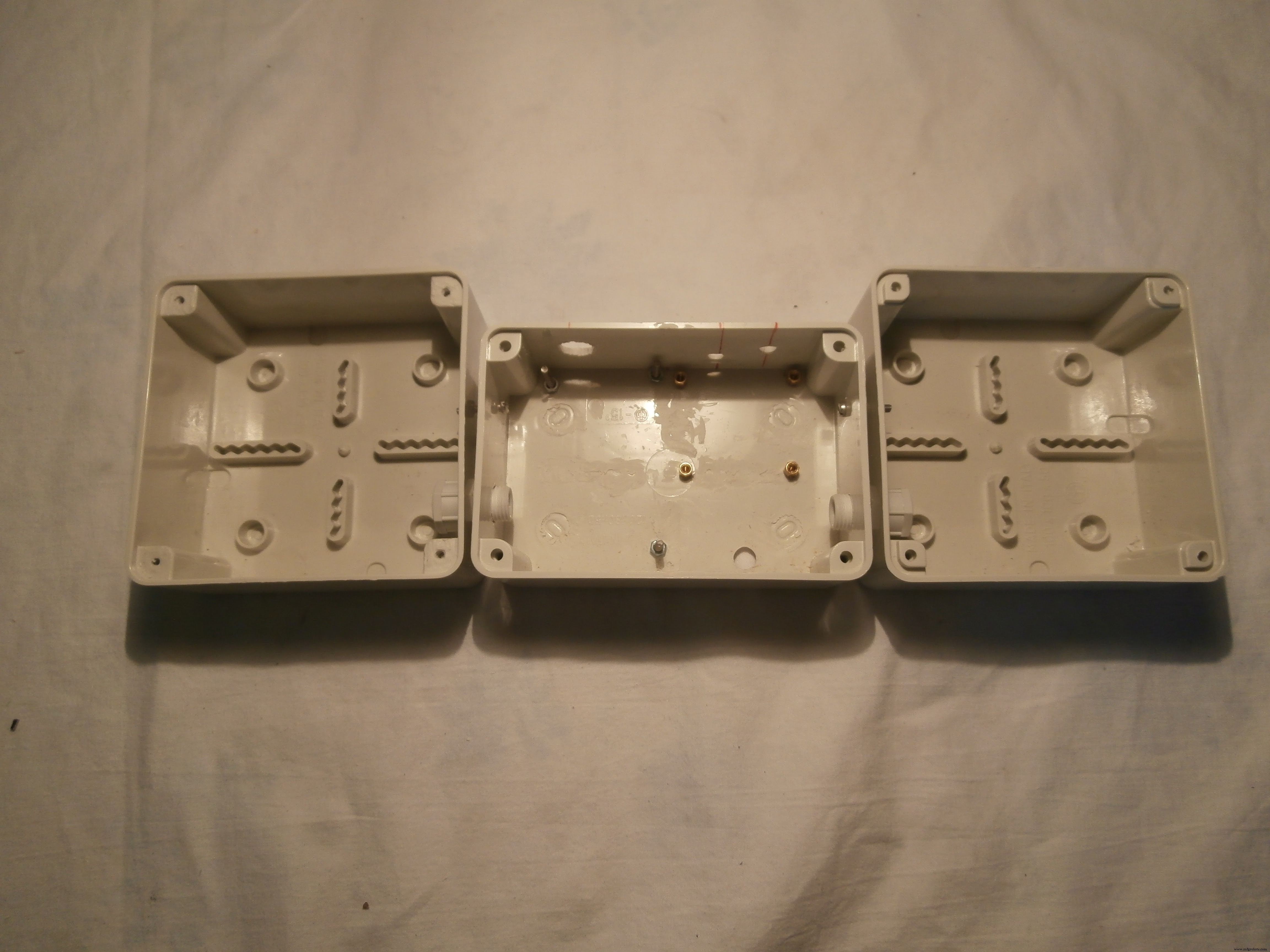

De 3 dozen zijn verbonden door kabelwartels en M3-schroeven.

Test

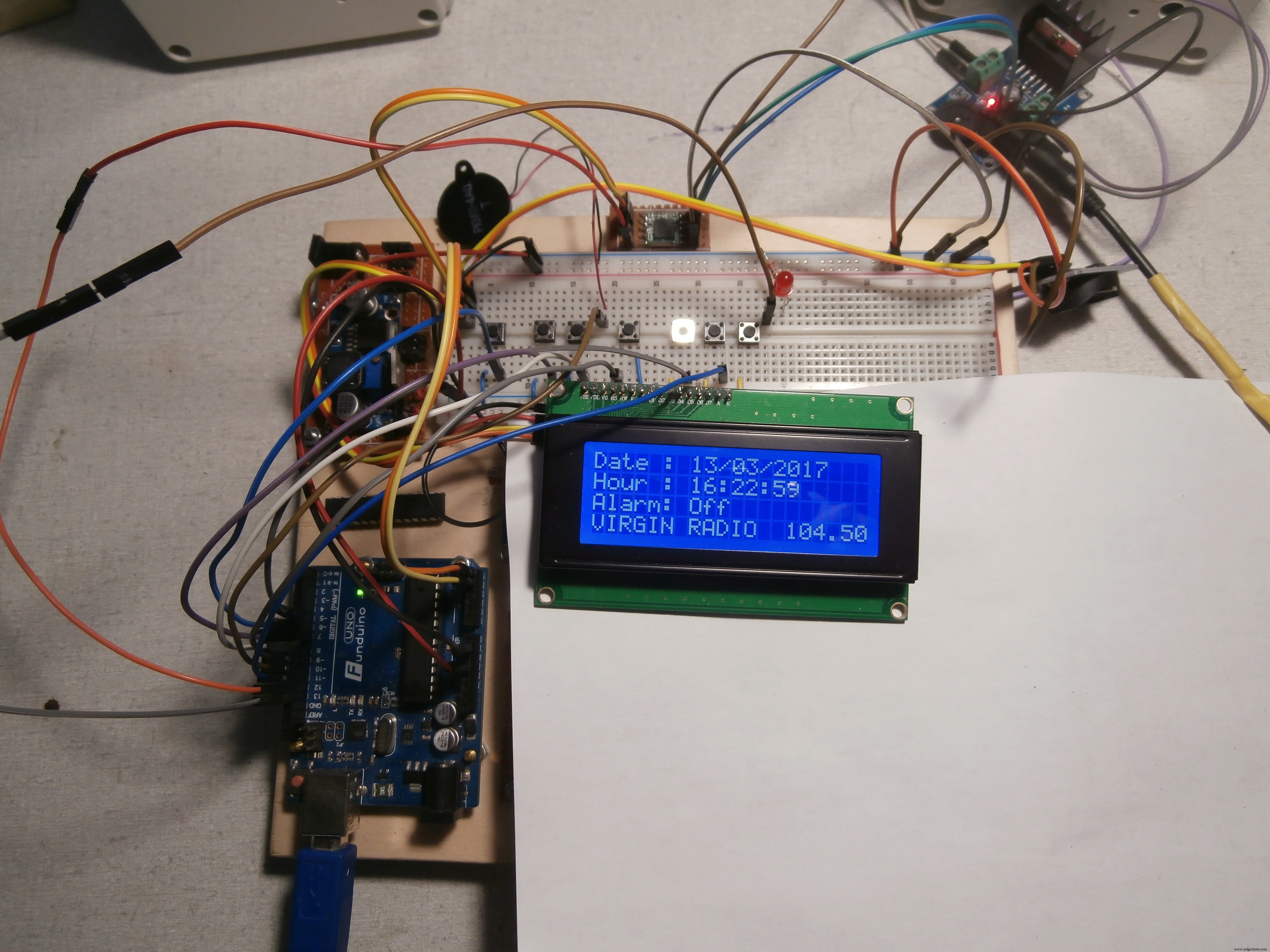

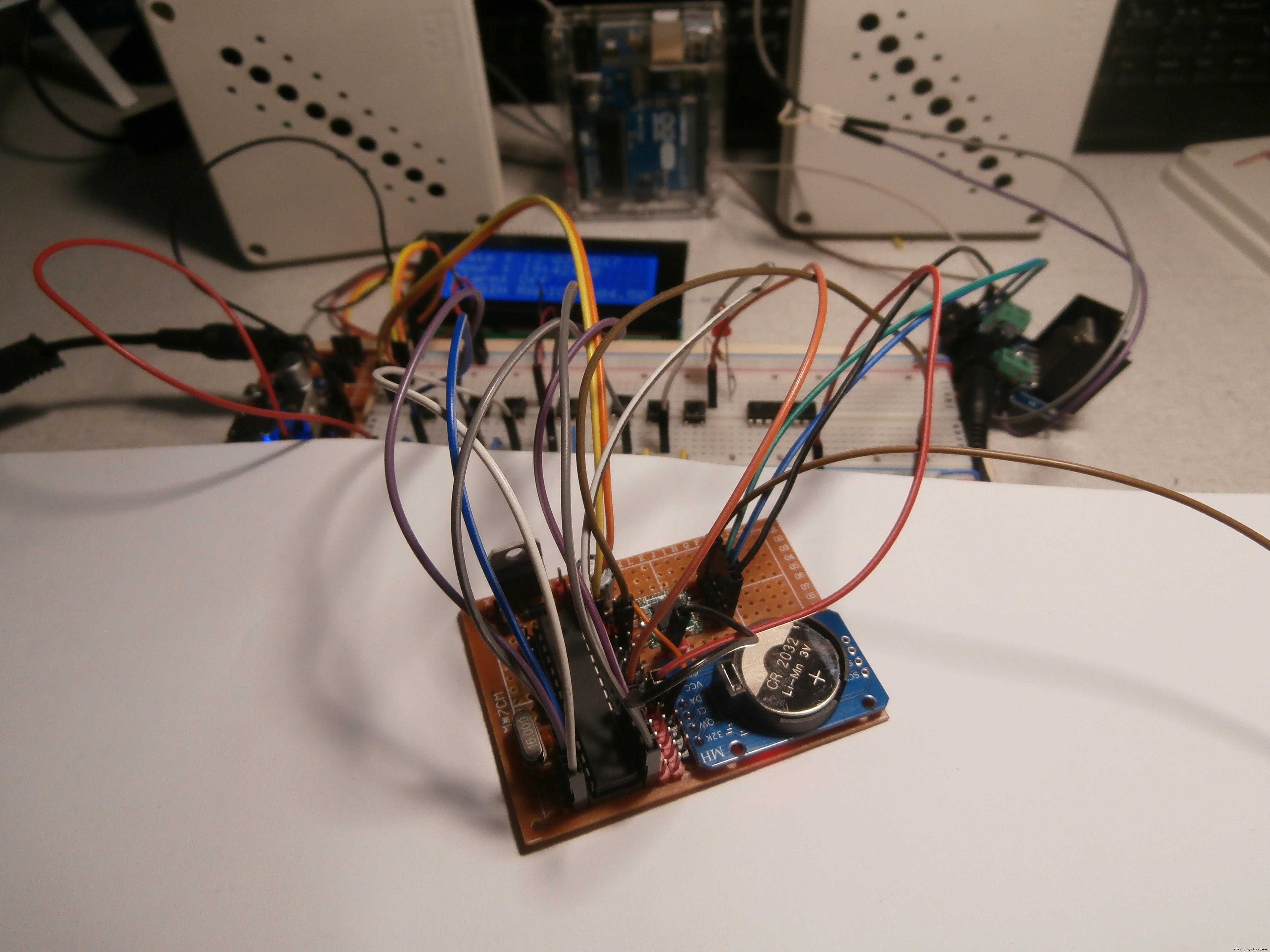

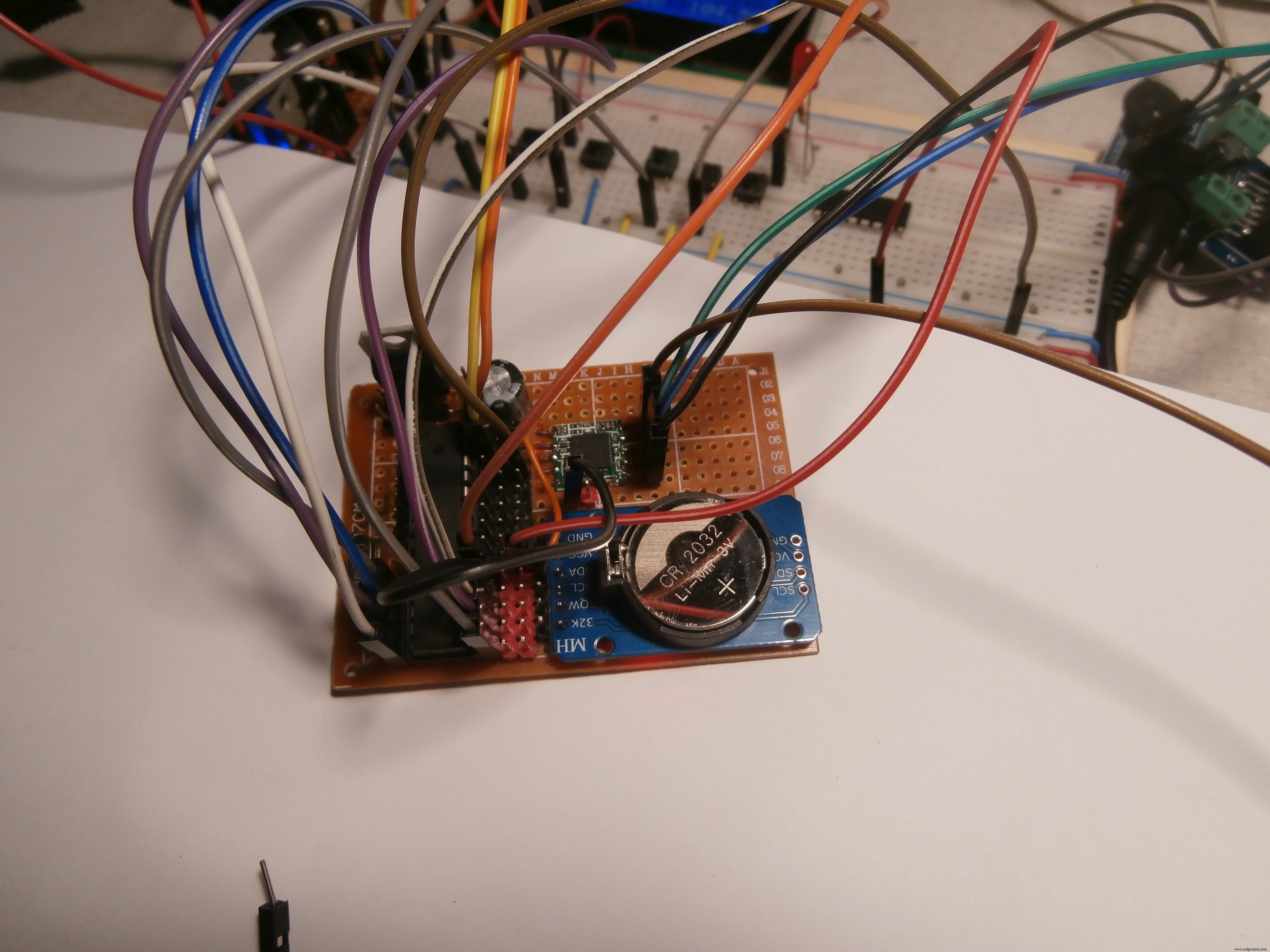

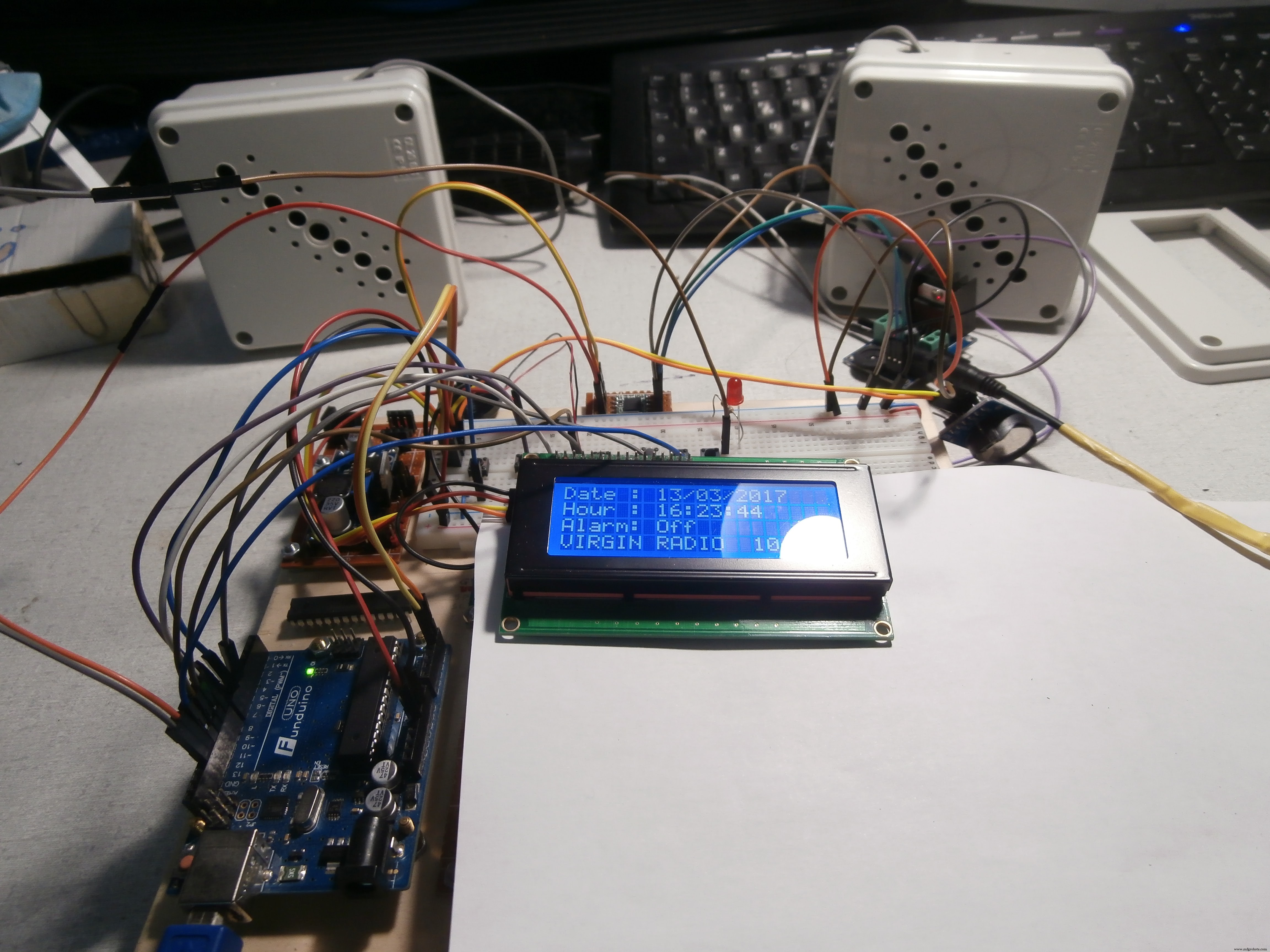

Voordat ik de printplaat bouwde en alles in de doos stopte, deed ik verschillende tests met het prototype snijplank.

Montage

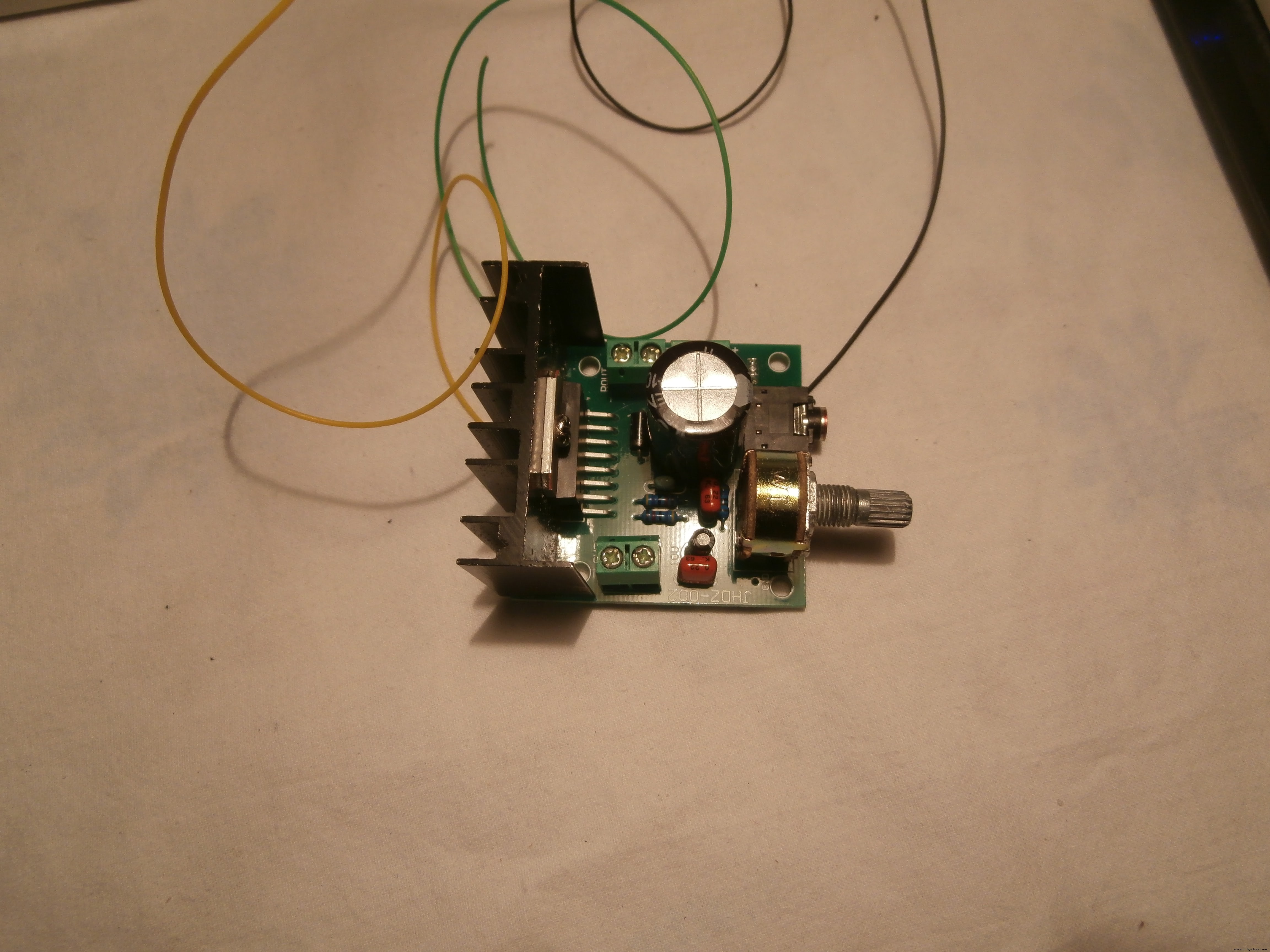

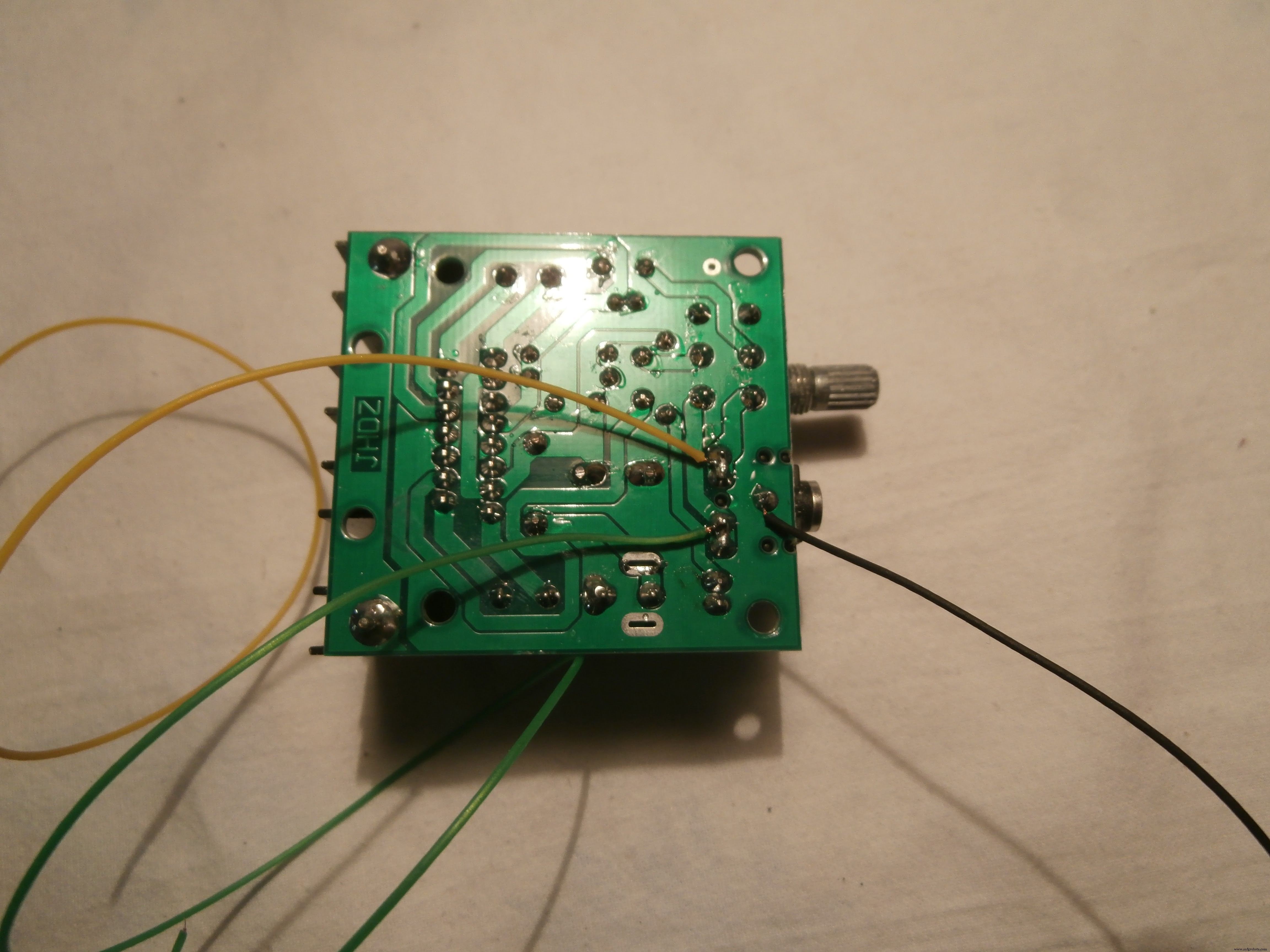

Er zijn drie draden aan de versterker gelast om te worden aangesloten op de TEA 5767 met respectievelijk L, R en GRD

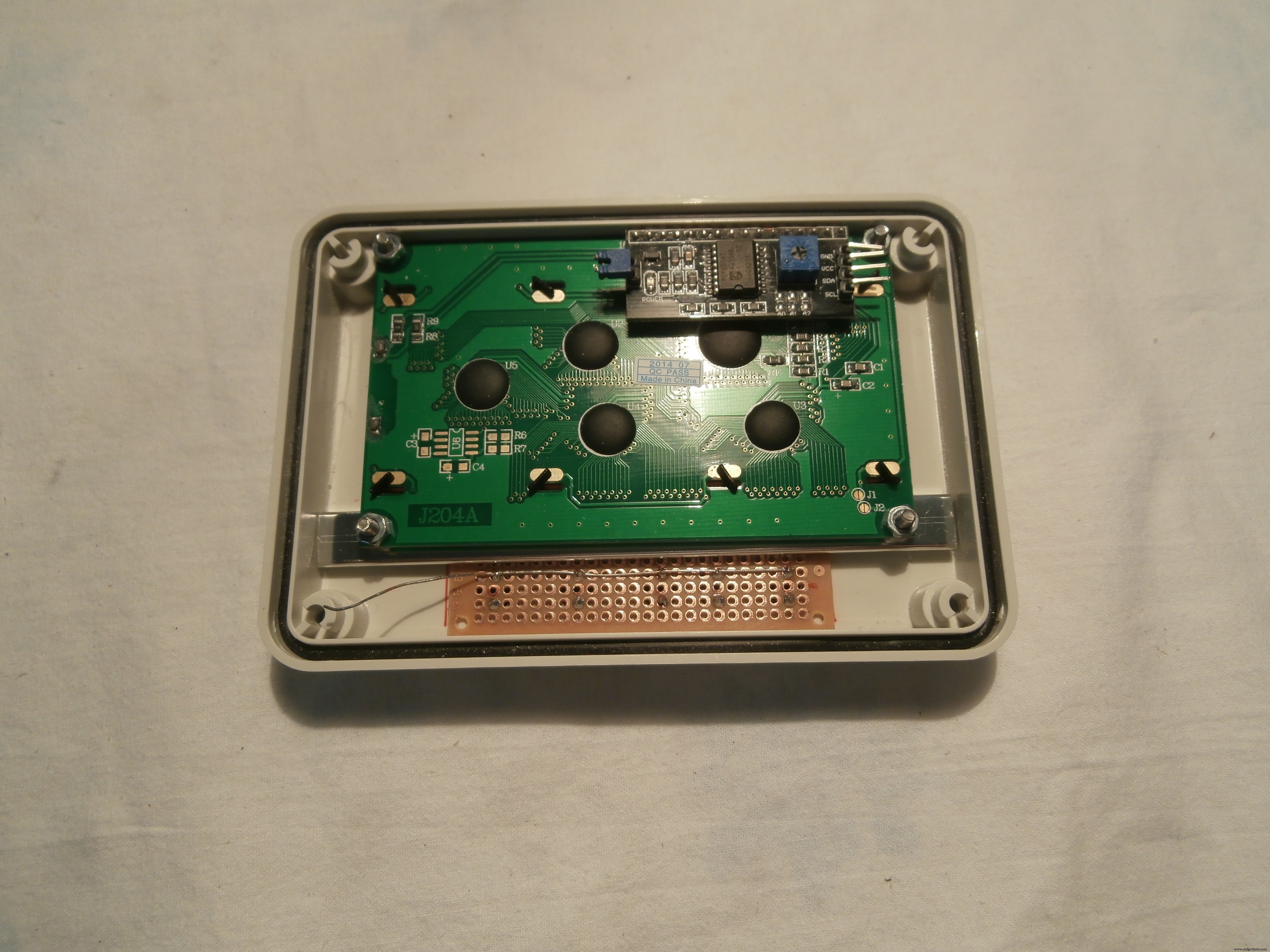

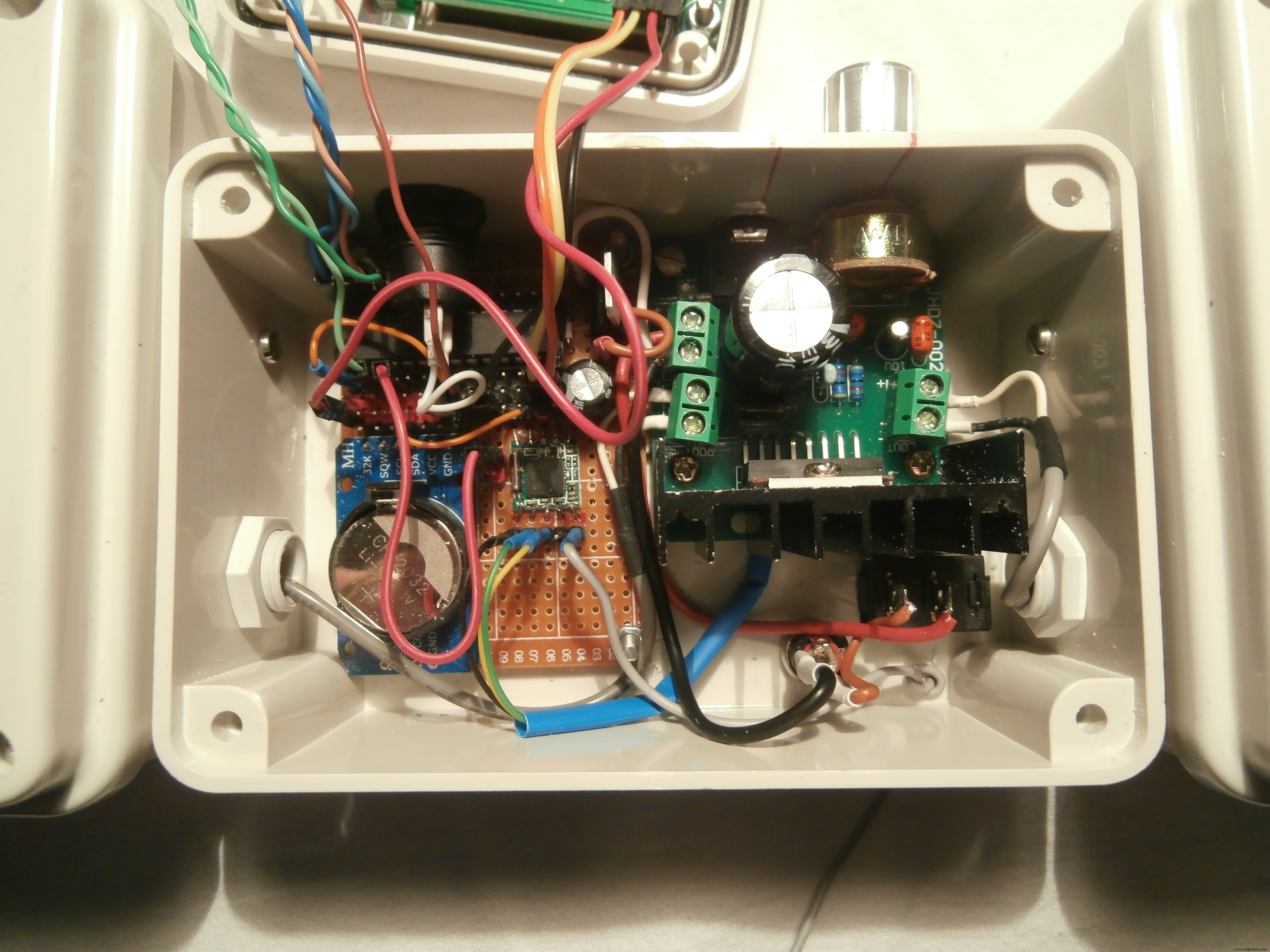

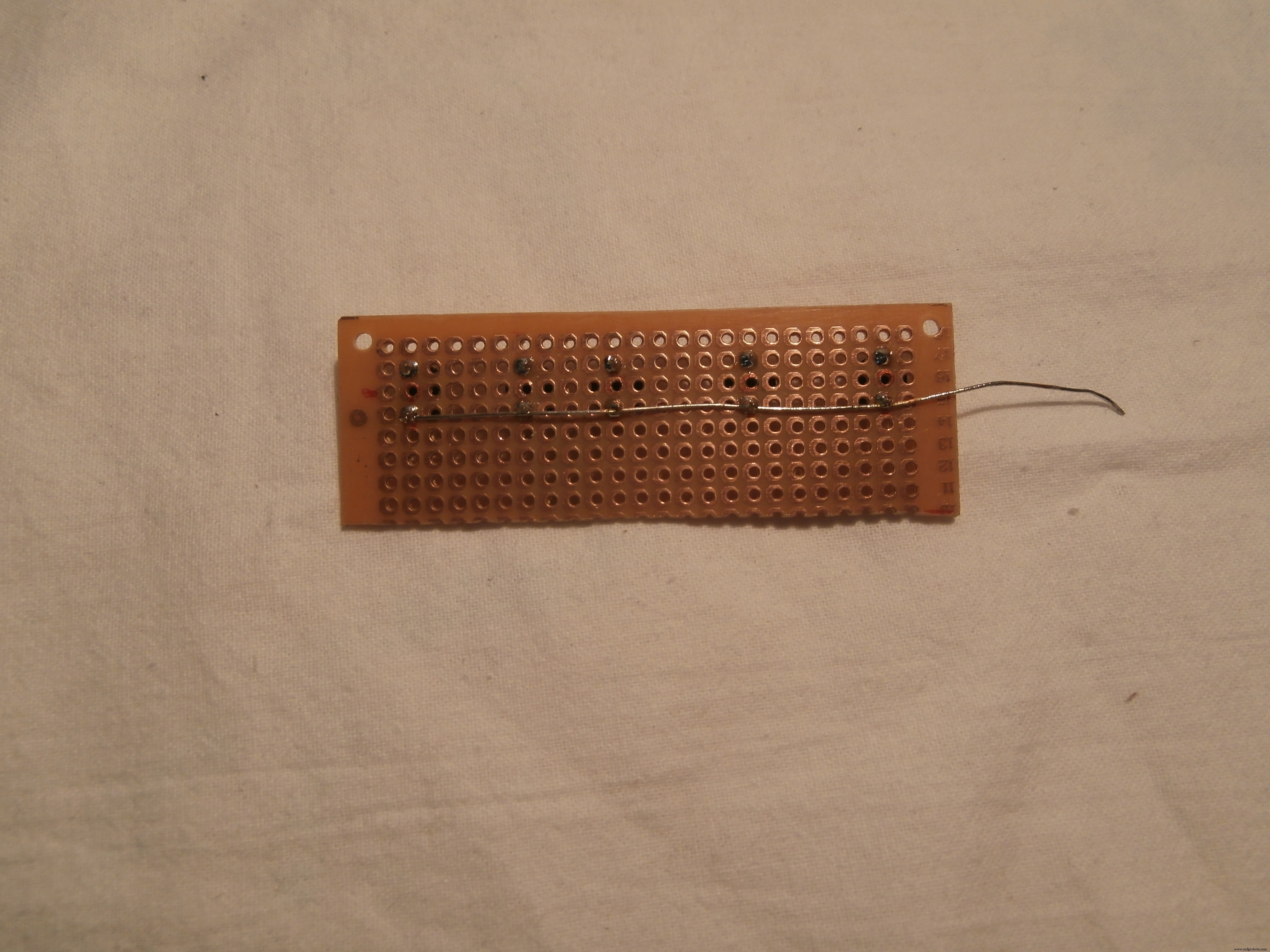

Arduino, TEA5767, versterker, knoppen en display, alles werd in elkaar gezet vanaf bijgevoegde foto's.

Als antenne gebruikte ik een elektrische draad tot 30 centimeter

Arduino-code

Code of zie hieronder

Bibliotheken:

Wire.h:van Arduino IDE

RTClib.h (https://github.com/adafruit/RTClib)

LiquidCrystal_I2C.h (https://github.com/fdebrabander/Arduino-LiquidCrystal-I2C-library)

TEA5767Radio.h (https://playground.arduino.cc/Main/TEA5767Radio)

Code

Arduino-code

Schema's

arduradio_Pjm09lDBgs.fzz
