Arduino-gebaseerde sluitersnelheid-tester voor klassieke filmcamera's

Onderdelen & Benodigdheden

Apps en online diensten

• Arduino IDE

Over dit project

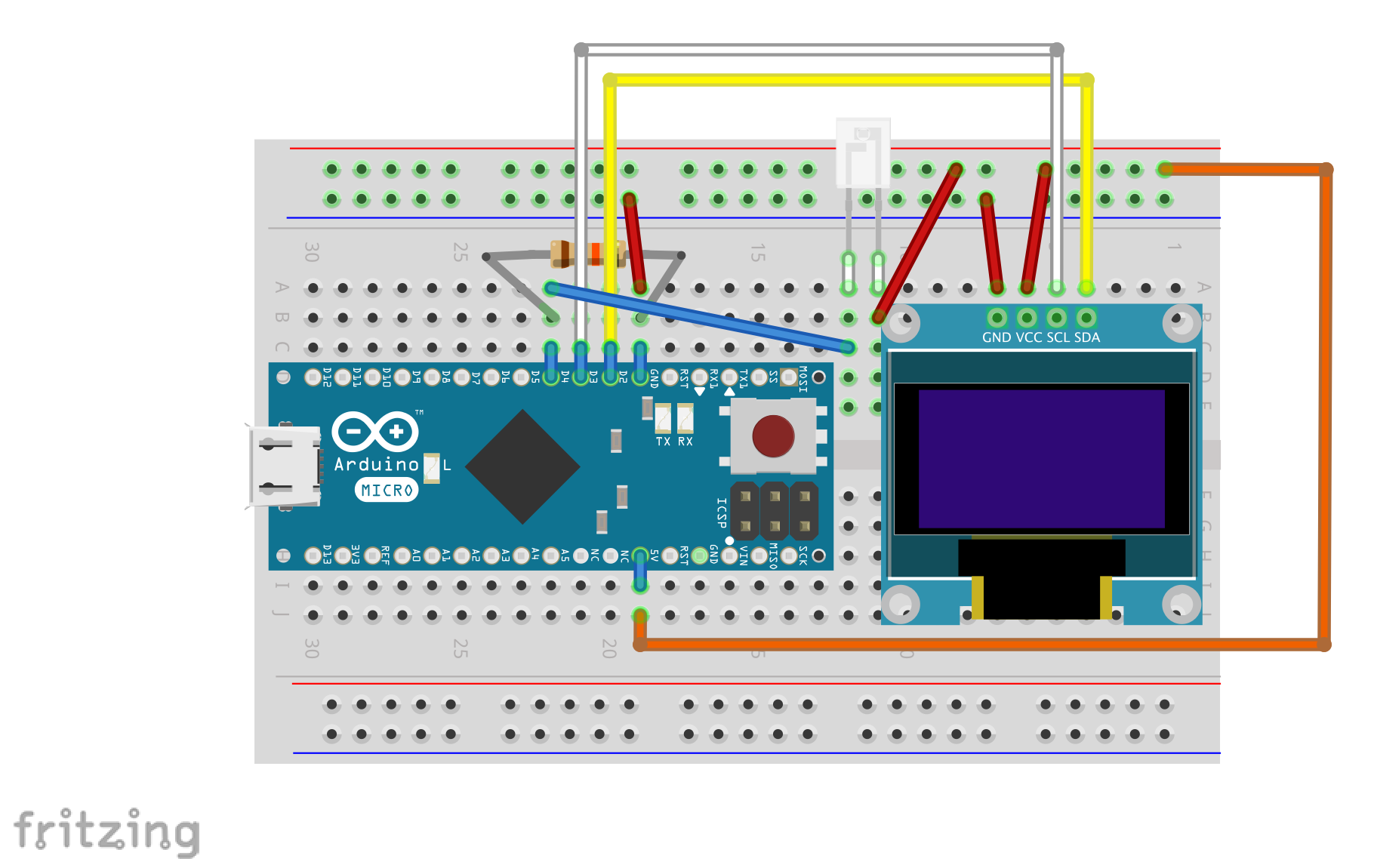

Deze gids legt uit hoe je een compacte sluitersnelheid-tester bouwt waarmee je de sluitersnelheden van klassieke filmcamera's kunt verifiëren. De tester gebruikt een Arduino Micro als controller, een 0,96" OLED-display voor output, een fototransistor om licht door de camera-lens te detecteren, en een eenvoudige zaklamp als lichtbron.

Wanneer een camera-sluiting open gaat, passeert licht van de zaklamp door de lens en wordt gedetecteerd door de fototransistor. De Arduino leest de resulterende spanningsverandering, berekent de belichtingstijd, en toont de gemeten sluitersnelheid op het OLED-scherm.

Hoe te gebruiken

1. Plaats de camera op een vlak, stabiel oppervlak.
2. Open de achterkant van de camera om het sluitmechanisme bloot te leggen.
3. Positioneer de tester zodat de fototransistor de camera-lens aankeek.
4. Plaats de zaklamp achter de camera en richt hem door de lens naar de fototransistor.
5. Voed de tester met een USB-voeding.
6. Wanneer het opstartscherm verschijnt, laat de camera-sluiting los. De gemeten snelheid knippert op het OLED-display.
7. Herhaal het proces om extra sluitersnelheden te bevestigen.

Tips & Aanpassingen

Een fototransistor kiezen: Als je een alternatief component prefereert, raadpleeg de datasheet voor spectrale responsiviteit en gevoeligheid. De SFH309-4 werkte goed in onze tests zonder schema-wijzigingen.

Een andere Arduino gebruiken: Elk Arduino-bord met een analoge ingang werkt. Bijvoorbeeld, een Seeeduino Xiao (3,3 V) kan gebruikt worden door de fototransistor aan te sluiten op pin A10 in plaats van A6.

Code

Download de complete firmware en voorbeelden uit onze GitHub-repository:

https://github.com/hiroshootsfilm/shutterspeedtester

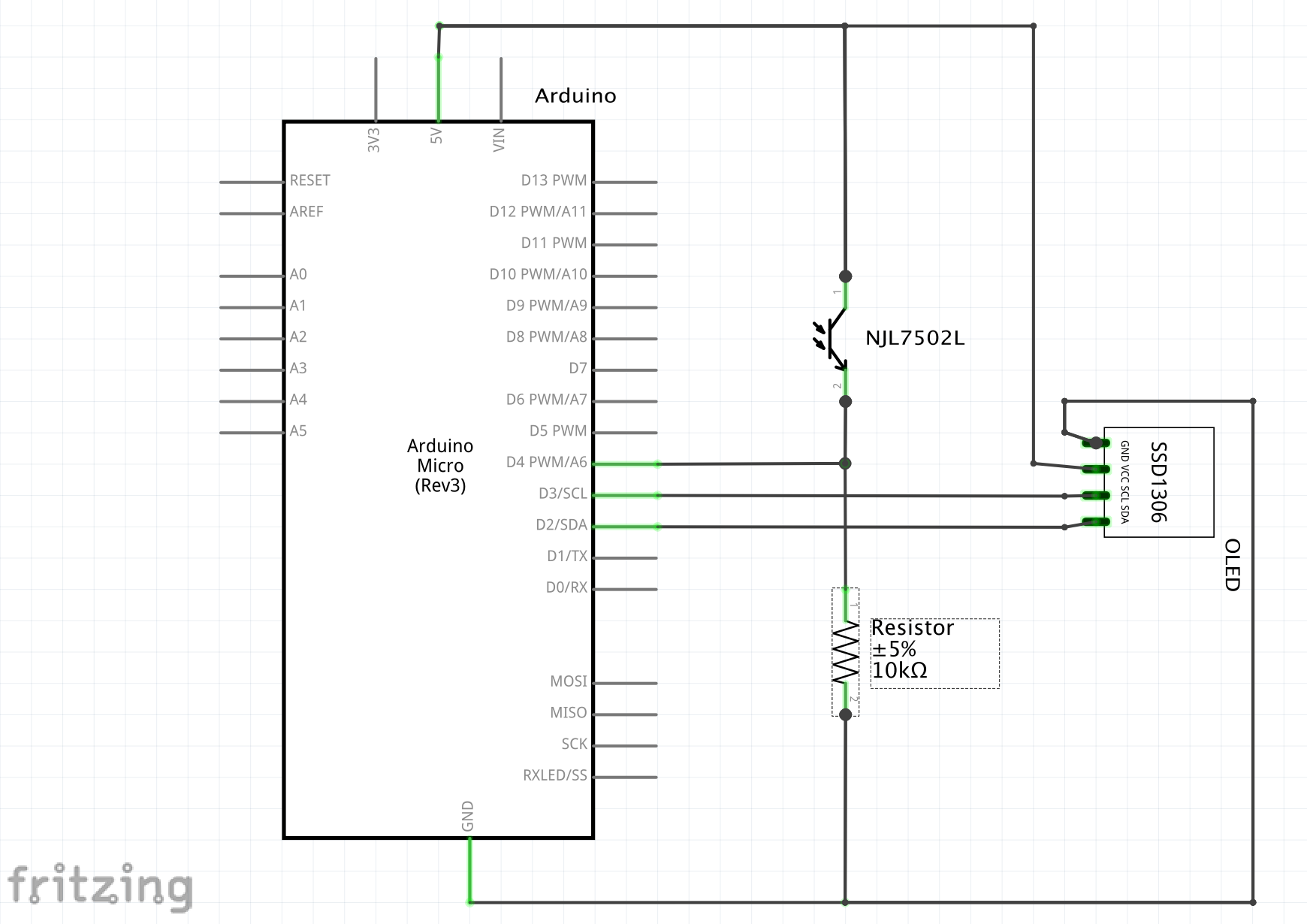

Schema's

Alle schema-bestanden zijn beschikbaar in de bovenvermelde GitHub-repository.
