CNC-voorzieningen begrijpen: Typen, toepassingen en productievoordelen

Wat is een CNC-voorziening (fixture) in CNC-bewerking? En hoe moet u het gebruiken? In dit artikel ontdekt u wat borgen (jigs) en voorzieningen (fixtures) zijn en precies hoe ze worden gebruikt, evenals hun betekenis, onderdelen en verschillende typen met hun werkingsprincipes.

Daartegenover kan een kapstans- en revolverdraaibank snel worden aangepast voor herhalingswerk rekening houdend met het multi-koelplan en het gebruik van transversale stoppen, wat de productiesnelheid verhoogt.

Niettemin kan niet elk type item op een kapstans- of revolverdraaibank worden bewerkt en kan het gebruik van boor-, frees-, plan- en slipmachines, enz. vereisen. Als dergelijke items in identieke vormen en afmetingen in massa geproduceerd moeten worden, moeten passende hulpmiddelen worden gebruikt voor vastleggen en positioneren, zodat het herhalingswerk kan worden uitgevoerd. Deze hulpmiddelen zijn de borg en de voorziening.

Wat is een borg (jig)?

Een borg kan worden gedefinieerd als een hulpmiddel dat een werkstuk vasthoudt en positioneert, en meerdere snijgereedschappen leidt en controleert. De vastlegging van het werk en de leiding van het gereedschap zijn zodanig dat ze in ware posities ten opzichte van elkaar liggen.

In de constructie bestaat een borg uit een plaat, een frame of doos van staal of soms van niet-metaal met voorzieningen voor het beheren van de elementen in dezelfde posities samen, en daarna het gereedschap leiden in onjuiste posities op het werk volgens de tekening, specificaties of procesontwerp.

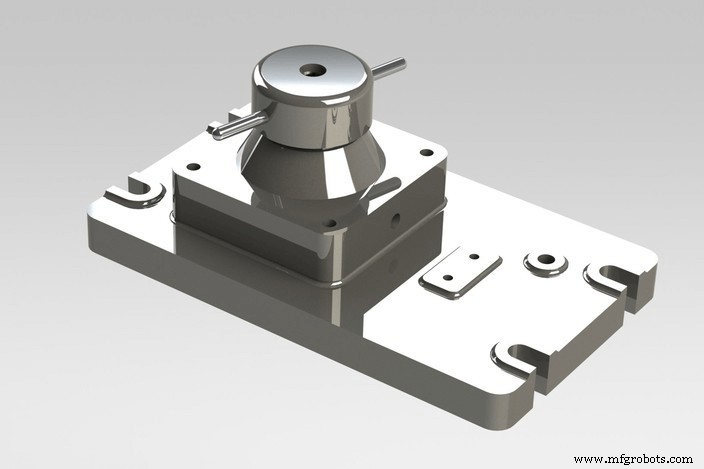

Wat is een CNC-voorziening (fixture)?

Een voorziening is een hulpmiddel dat een werkstuk vasthoudt en positioneert tijdens een inspectie of voor een productieproces. De voorziening leidt het gereedschap niet.

In de bouw en constructie omvat het onderdeel een ander standaard of speciaal ontworpen werkstukvasthouder, dat op de machine wordt gespannen om het werk in de positie te houden. De hulpmiddelen worden op de vereiste posities op het werk ingesteld door middel van meetinstrumenten of handmatige aanpassing.

Borg en voorziening

CNC-borgen en -voorzieningen zijn hulpmiddelen die helpen de prijs van dezelfde onderdelen te verhogen en de menselijke inspanning voor de productie van deze componenten te verminderen. Er is al eerder benadrukt dat een centrale revolver een geschikt apparaat is voor het produceren van specifieke onderdelen van verschillende formen en maten, maar voor het produceren van gelijke artikelen in grote aantallen is het gebruik niet economisch.

Een complete lijst voor CNC-voorzieningen

Ingenieurswerk is grondig zijn. En ontwerpers doorzoeken zorgvuldig de details, controleren elke facette om ervoor te zorgen dat een CNC-voorzieningsontwerp effectief zal functioneren. Dit omvat vaak het gebruik van een CNC-voorzieningsontwerplijst, een hulpmiddel om ervoor te zorgen dat ontwerpen alle details consequent vastleggen.

Geweldig voor nieuwe ingenieurs, die er tijdens het ontwerpproces naar verwijzen, de beoordelingslijst helpt ook ervaren ontwerpers een snel voortgaand project te verifiëren.

Bouw en lancering naar productie

Vervolgens beoordelen de ontwerpers het CNC-voorzieningsontwerp met het bouwtteam om eventuele productieproblemen op te sporen voordat ze problemen worden. Met het gemeenschappelijke doel de voorziening zo efficiënt mogelijk te produceren, bespreken ze hoe de onderdelen zullen worden gefabriceerd/gemonteerd en lossen details op over het bewerken van componenten, mechanische en hydraulische montage, en testen.

Tot slot wordt het CNC-onderdeel vrijgegeven voor productie. Twee sleutels helpen productieproblemen te verminderen: een grondig ontwerpproces en het delen van zoveel mogelijk informatie met de werkvloer. Het vooraf instrueren van het productieteam helpt hen het ontwerp en zijn doel te begrijpen.

CNC-onderdeelontwerp is leuk en bevredigend!

Ontwerpers zijn probleemoplossers die gedreven zijn om oplossingen te vinden. Het ontwerpen van een CNC-onderdeel kan een uitdaging zijn omdat sommige onderdelen moeilijk te vasthouden en te verwerken zijn.

JTR's ingenieurs hebben duizenden voorzieningen ontworpen en gebouwd voor verschillende onderdelen. Ons team verheugt zich in het leveren van oplossingen voor complexe CNC-productieproblemen en het precies bewerken van klantonderdelen volgens plan. Bovendien is het belonend om onderdeel te zijn van een team dat samen groeit en ideeën en expertise deelt. Als u CNC-bewerkingsservice nodig heeft, aarzel dan niet om contact met ons op te nemen.
