74hc00 Pinout:waar en hoe te gebruiken

De NAND-poorten maken gebruik van geavanceerde CMOS-technologie met siliciumpoort om hoge werksnelheden te bereiken. De werkingssnelheden zijn vergelijkbaar met de LS-TTL-poorten met het lage stroomverbruik van een standaard CMOS-geïntegreerd circuit. Elke poort kan ook een NAND-functie uitvoeren.

Dit artikel bespreekt de 74HC00 IC, waar deze te gebruiken en hoe deze te gebruiken.

74HC00 Pinout-configuratie.

Het 74HCC00-apparaat heeft een 14-pins opstelling. Deze pinnen zijn met name zowel de invoerpinnen als de uitvoerpinnen. De onderstaande tabel beschrijft elke pin op het apparaat.

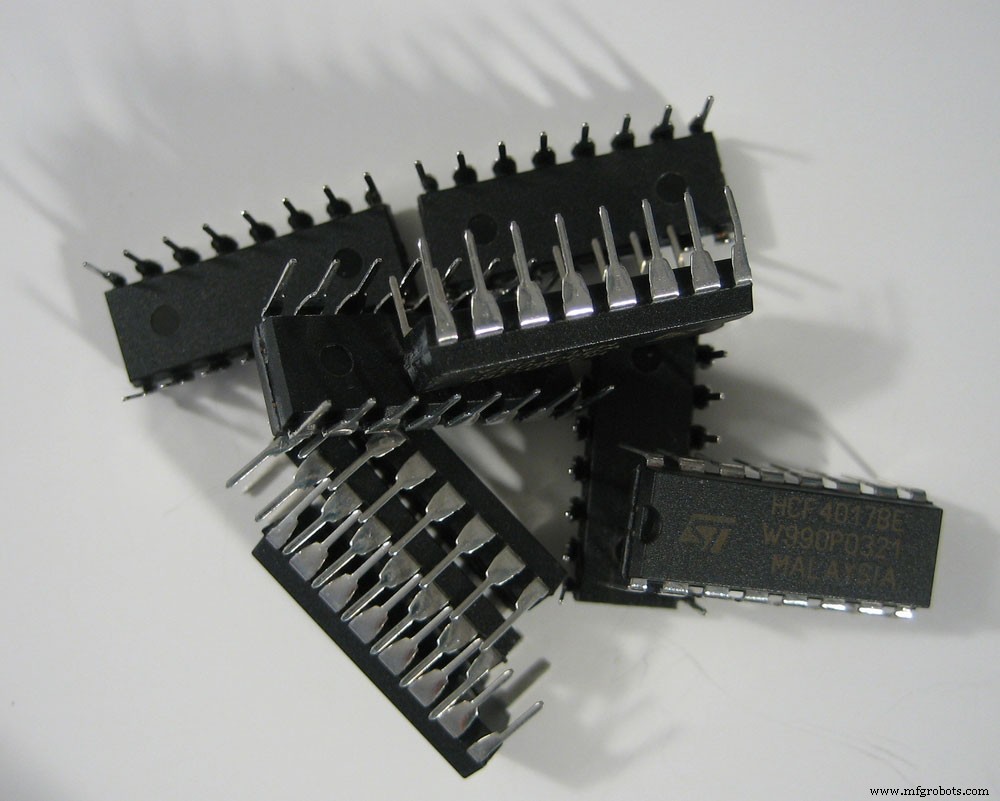

(een geïntegreerde schakeling die de pinnen laat zien.)

Wat is 74HC00 IC?

De 74HC00 is een standaard Quad 2-input TTL NAND-poort geïntegreerde schakeling. Dit IC behoort tot een serie van 7400 digitale logische poortsystemen. Deze IC's krijgen de naam omdat je alle logische functies kunt oplossen met behulp van de NAND-poorten. NAND betekent ook een genegeerde versie van, EN daarom is een NAND-uitvoer een aanvulling op de EN-uitvoer. Als FALSE bijvoorbeeld de NAND-uitvoer is, betekent dit dat alle invoer WAAR is en vice versa.

Functies of technische specificaties

• Ten eerste ligt het bedrijfsspanningsbereik tussen -0,5v tot 7v.
• Ten tweede is het IC een quad 2-input NAND-poort.
• Ten derde heeft dit TTL-apparaat een typische bedrijfsspanning van 5v.
• Ook is de maximale voortplantingsvertraging met een 5v-voeding 28ns.
• Verder heeft de 74HC00 een DC-ingangsstroom van ≶20mA.
• Dit IC heeft een minimale logische hoogspanning van 3,15 V met een voeding van 5 V.
• Ook is 1,35v de minimale logische laagspanning bij een voeding van 5v.
• Ten slotte zijn deze logische poortsystemen verkrijgbaar in een 14-pins PDSO-, PDIP- en GDIP-pakkettype.

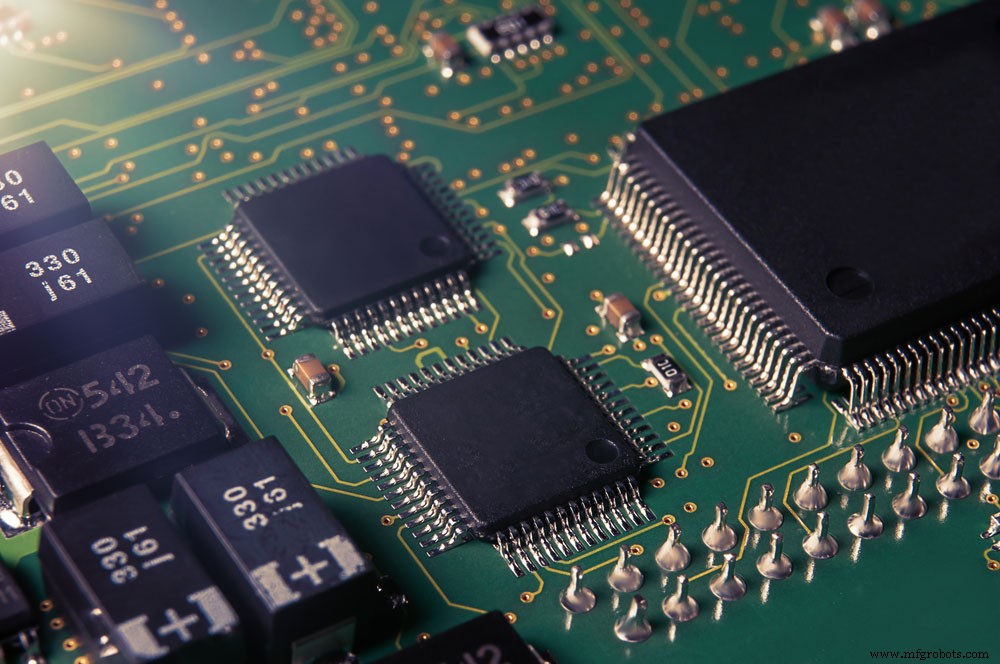

(een IC op een printplaat.)

Vervangingen en equivalenten.

Net als elke andere elektrische apparatuur heeft de 74HC00 IC equivalenten, namelijk de CD4011 en de SN54LS00. U kunt ook twee willekeurige transistors opnieuw configureren, die een NAND-poort vormen.

74hc00 pinout:waar 74HC00 IC wordt gebruikt

Er zijn een paar situaties waarin de 74HC00 IC nodig is voor elektronische schakelingen. De primaire functie van dit IC is het uitvoeren van NAND-functies. Ook heeft elke NAND-poort van de 74HC00 IC een specifieke rol.

Als u een logische omvormer wilt, zullen de aanwezige NAND-poorten veranderen in NIET-poorten. Bijgevolg is het mogelijk om NIET-poorten te maken van NAND-poorten wanneer de situatie zich voordoet.

Ook als u een snelle NAND-poortwerking nodig heeft, is de 74HC00-chip perfect voor de klus. Belangrijk is dat deze IC minder overgangstijden heeft die nodig zijn voor toepassingen met hoge snelheid. Daarom kunt u de chip gebruiken in hoogfrequente systemen.

De 74HC00 IC is populair omdat hij zeer betaalbaar is en beschikbaar is op lokale markten.

(een elektronisch circuit met IC's)

74hc00 Pinout:Hoe gebruik je 74HC00 IC?

Zoals eerder vermeld, heeft dit IC vier NAND-poorten.

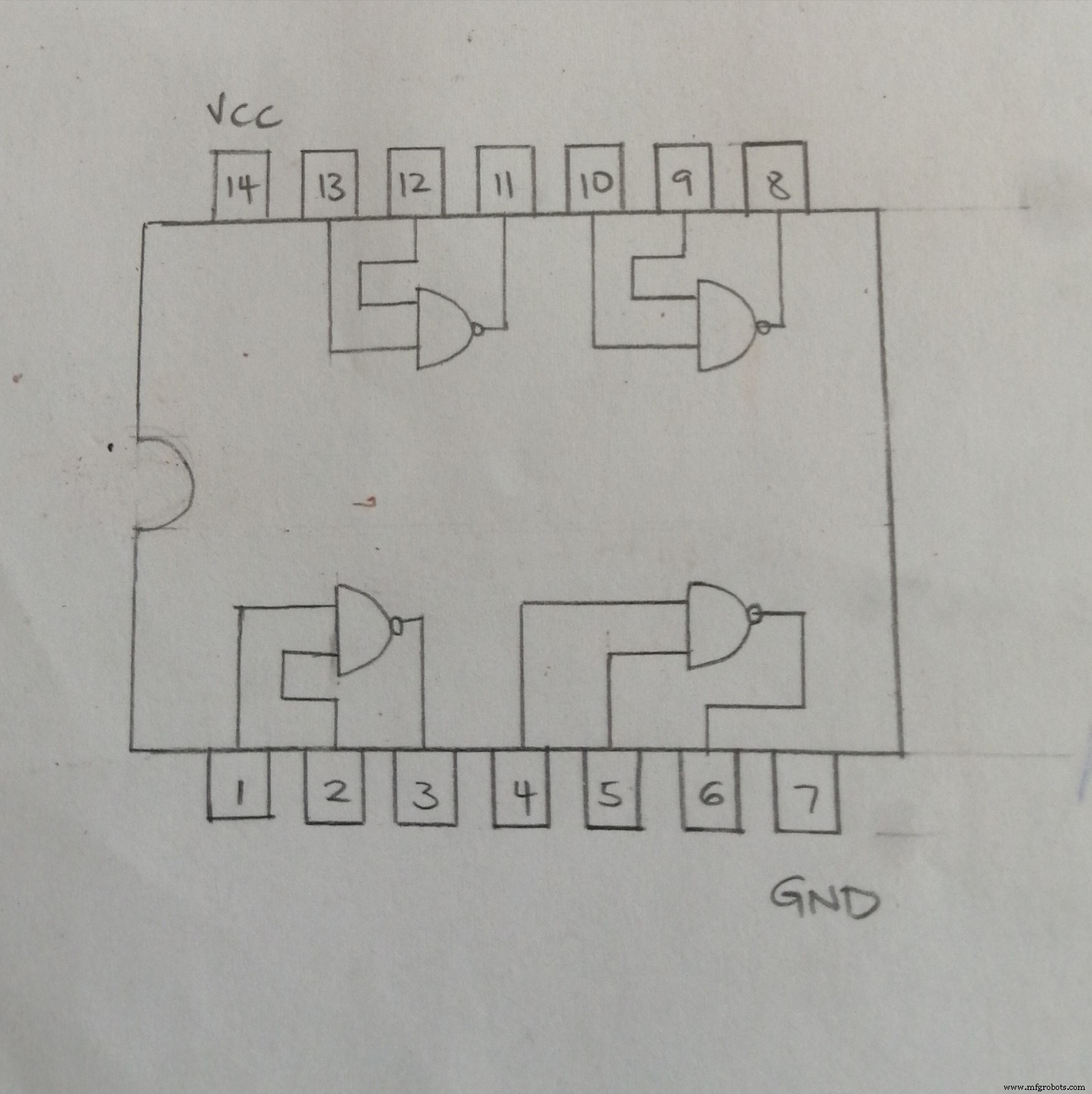

( de interne verbindingen van de NAND-poorten.)

Opmerking: NAND-poort is een combinatie van de EN- en NIET-poorten.

Zoals alle poorten heeft de NAND-poort echter een waarheidstabel.

74hc00 Pinout:Circuitvoorbeeld

Bekijk het onderstaande circuit om beter te begrijpen hoe de NAND-poorten werken.

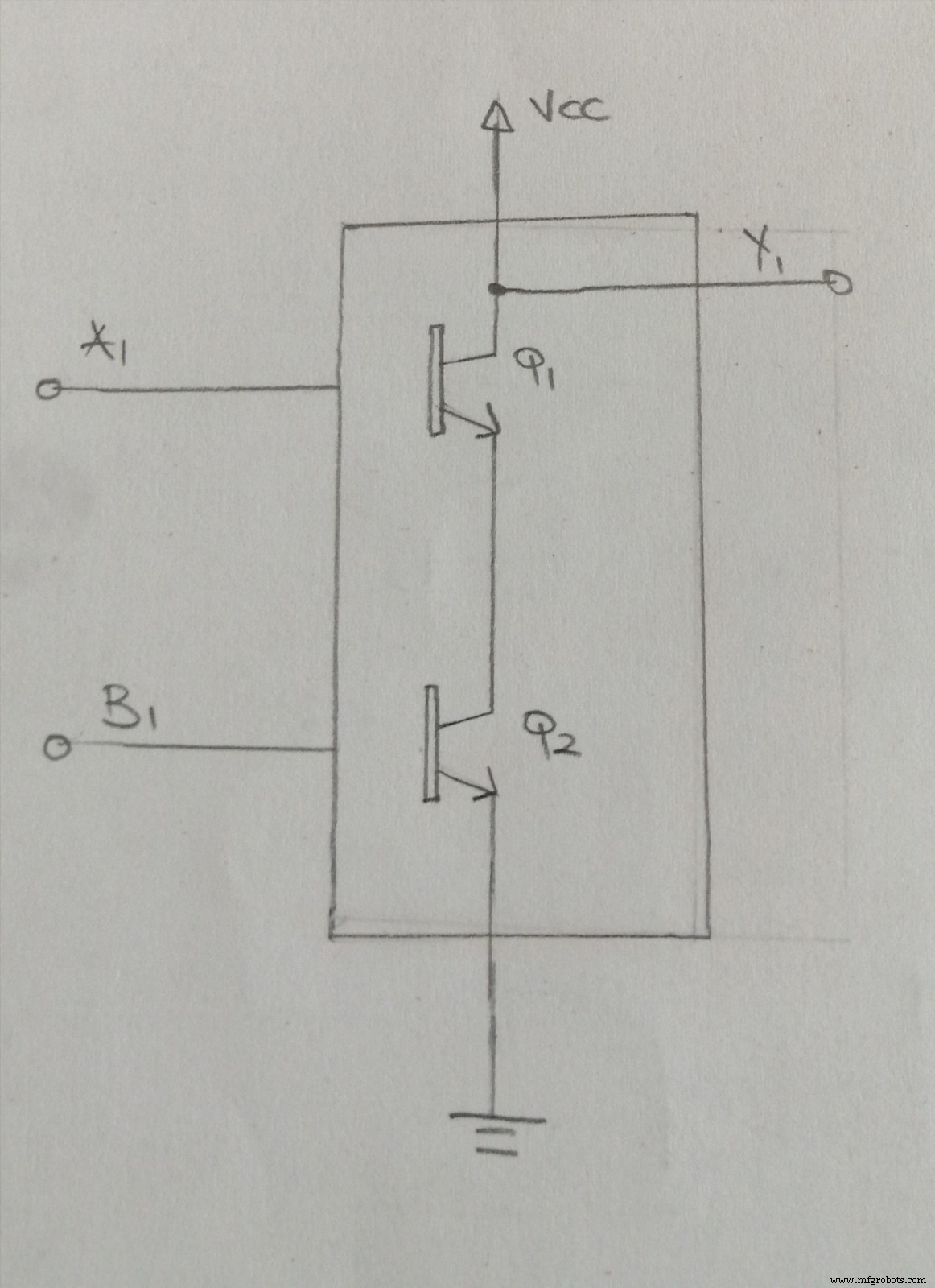

(een interne schakeling van een NAND-poort.)

Wanneer beide punten A1 en B1 laag zijn, gaan beide transistoren Q1 en Q2 UIT van het circuit. Daarom wordt de totale voedingsspanning weergegeven op de Q1- en Q2-transistoren. Aangezien uitgang Y1 de spanning over de transistoren is, zal Y1 hoog zijn.

Alleen de corresponderende transistor zal echter werken in een scenario waarin één ingang hoog is. Daarom gaat de andere UIT. In zo'n situatie registreert u de gehele voedingsspanning op de UIT-transistor. Aangezien uitgang Y1 de spanning over de transistoren is, zal Y1 hoog zijn.

Maar wanneer beide apparaatingangen hoog zijn, staan ​​beide transistoren AAN. De totale voedingsspanning over beide is echter een lege uitgang.

Daarom zal de volledige output Y1 hieronder staan.

De bovenstaande uitspraken helpen om de bovenstaande waarheidstabel te rechtvaardigen.

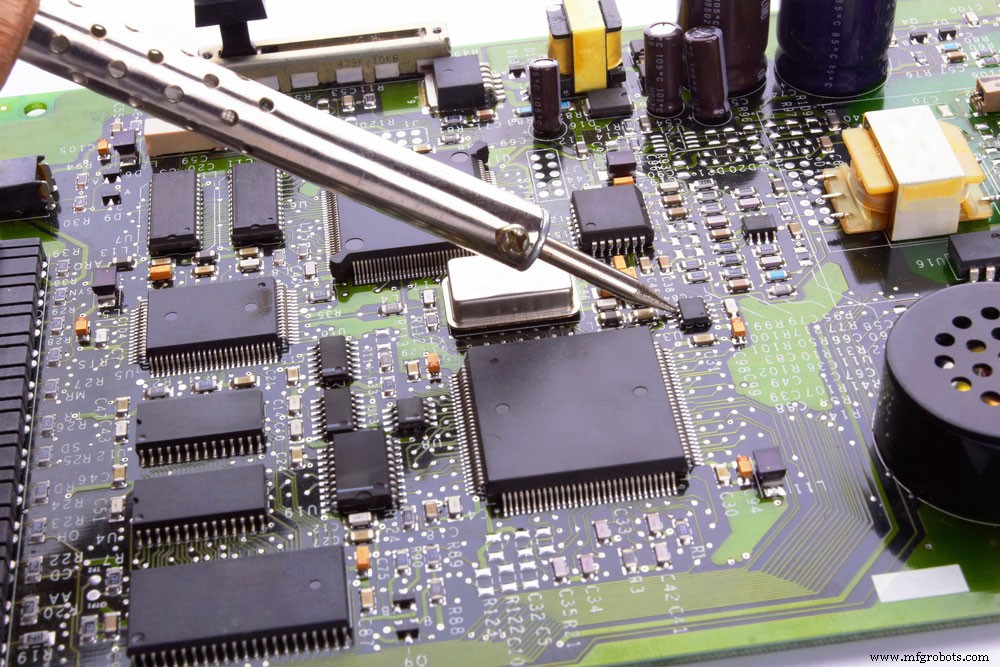

(IC's en andere elektrische componenten gemonteerd op een PCB.)

74hc00 pinout:applicatiecircuit

Hieronder ziet u een eenvoudig toepassingscircuit voor een NAND-poort.

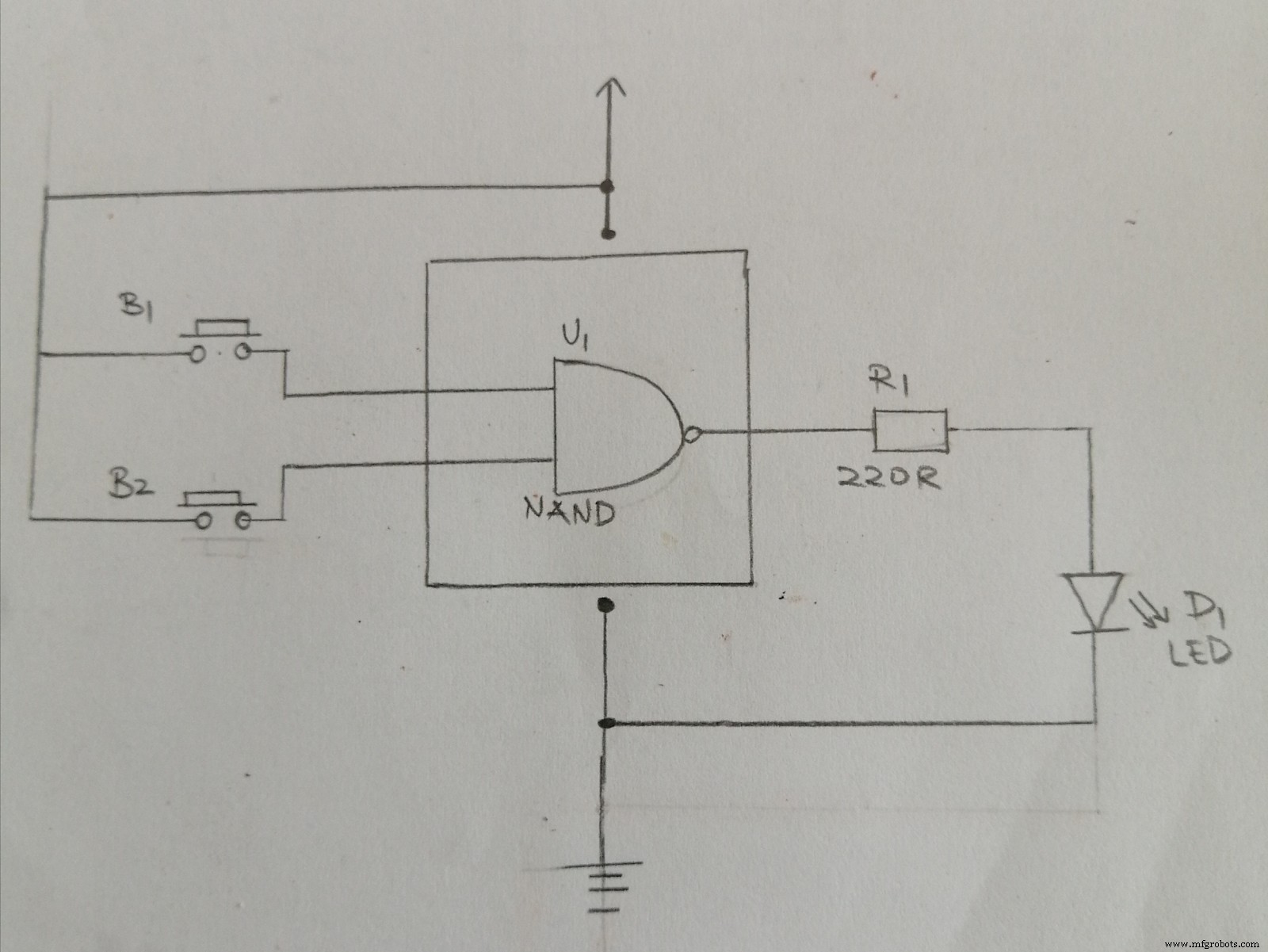

(toepassingscircuit voor een NAND-poort.)

In dit circuit combineren we de twee ingangsknoppen en de uitgang wordt aangesloten op de LED. Wanneer deze LED AAN en UIT gaat, kunt u de logische uitgangspoort van het systeem identificeren.

In de standaardinstelling zijn de twee invoerknoppen meestal open. Dientengevolge vindt er een lage invoer aan de poort plaats. Als beide ingangen echter standaard zijn, zal de uitgang hoog zijn, waardoor de LED AAN gaat.

Als u daarentegen beide knoppen sluit, staat een van de ingangen hieronder. Terwijl de andere hoog zal zijn. In dat geval wordt het collectorvermogen verhoogd. Daarom gaat de LED AAN.

Als u op beide knoppen drukt, is het resultaat een lage output. Deze lage output zal de LED UIT schakelen.

De drie gevallen die zijn besproken om de bovenstaande waarheidstabel uit te leggen en hoe u de NAND-poorten kunt gebruiken om uw resultaten te bereiken.

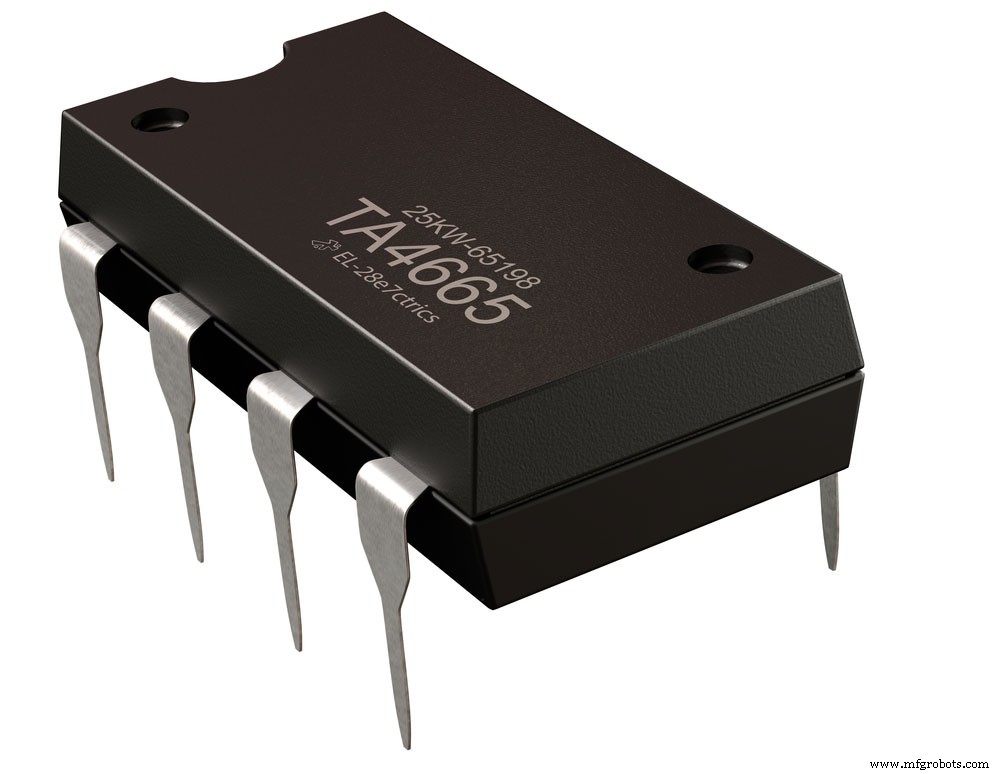

(een elektronische chip met geïntegreerde schakelingen.)

74hc00 Pinout:toepassingen

• Ten eerste kunt u de logische viervoudige NAND-poorten met 2 ingangen gebruiken in digitale circuits.
• Ten tweede zorgt het uitgangsspanningsbereik van dit IC voor toepassing van een oscillatorcircuit.
• Ten derde heeft 74HC00 een laag stroomverbruik en is daarom geschikt voor encoders en decoders.
• U kunt de IC ook gebruiken in multiplexers en de-multiplexers.
• Bovendien kunt u de 74HC00 IC toepassen in een eenvoudig logisch circuit.
• Ten slotte kunt u deze logische quad 2-input NAND-poorten gebruiken in netwerken en digitale systemen.

(een foto van IC's)

Samenvatting

We hopen dat dit artikel al uw vragen beantwoordt. Aarzel ook niet om contact met ons op te nemen voor aanvullende informatie.
