Digitale-naar-Analoge Converters (DACs): Belangrijkste Types en Toepassingen

Signalen worden ingedeeld in twee hoofdcategorieën: digitaal en analoog. Elk signaaltype heeft verschillende toepassingen. Analoog elektronica (voedingschakelaars, operationele versterkers) gebruikt analogen signalen. Digitale signalen vinden we in digitale elektronica (microprocessors, microcontrollers, flip-flops, logische poorten). Voor optimale functionaliteit van beide signalen is conversie tussen de twee vormen noodzakelijk. Hiervoor gebruiken we een Analog-to-Digital Converter (ADC) of Digital-to-Analog Converter (DAC).

Deze handleiding richt zich op de Digital-to-Analog Converter (DAC), ook wel D/A of D2A genoemd.

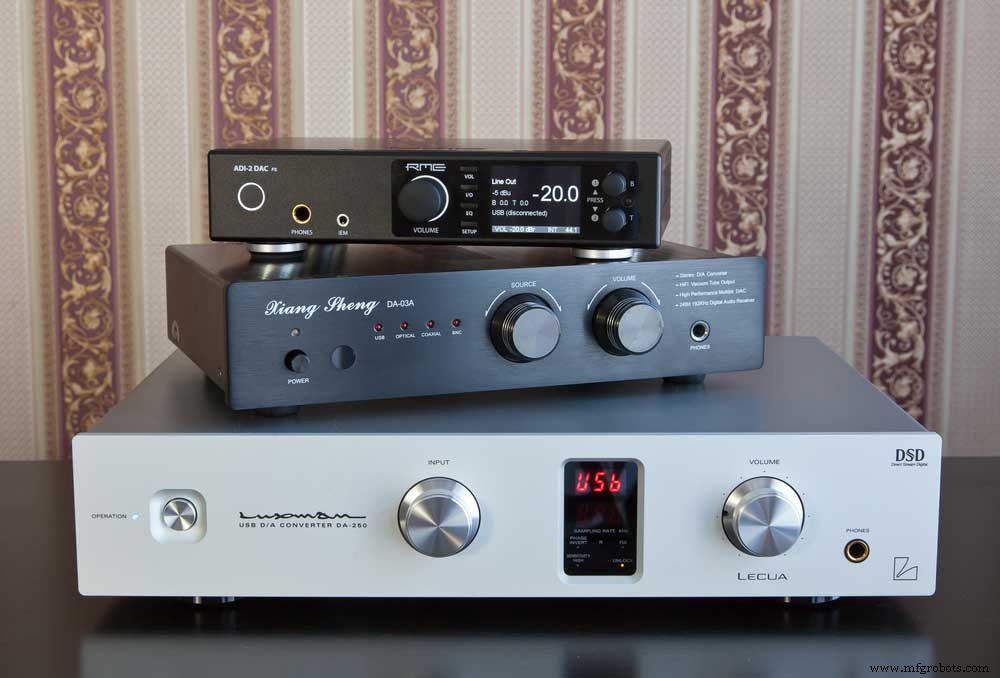

Wat is een DAC (Digitale-naar-Analoge Converter)?

Een DAC is een geïntegreerde schakeling die digitale waarden (in de vorm van digitale codes) omzet in analoog spanning/stroom. Computers gebruiken DACs om analoog te communiceren met andere digitale apparaten zoals smartphones.

Hoe Werkt een DAC?

Concept: opname van audio via een microfoon op een computer. Het audiosignaal is een fysieke variabele die digitaal geformatteerd moet worden voordat het op de computer kan worden opgeslagen. Hiervoor gebruiken we een ADC.

Bij afspelen via een luidspreker zet een DAC het digitale signaal weer om in een analoog signaal.

Types DAC

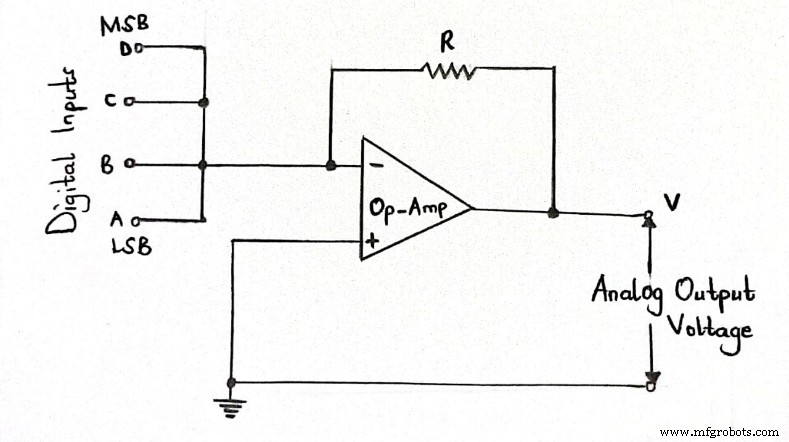

Binair Gewogen Weerstand D/A Converter Circuit

Voor elke digitale invoerbit is een stroombron of weerstand nodig. De weerstanden zijn verbonden met het optelpunt en de ingangen. Via een optelversterker wordt de uitgang gegenereerd.

Uit het diagram:

• Componenten: operationele versterker, terugkoppelweerstand, vier variabele weerstanden op de ingang van de op-amp.

Uitgangsspanning van de optelversterker:

V_o = -R (D/R + C/2R + B/4R + A/8R)

D, C, B, A zijn digitale ingangen met verschillende waarden. A = LSB, D = MSB. V = uitgangs analoog spanning.

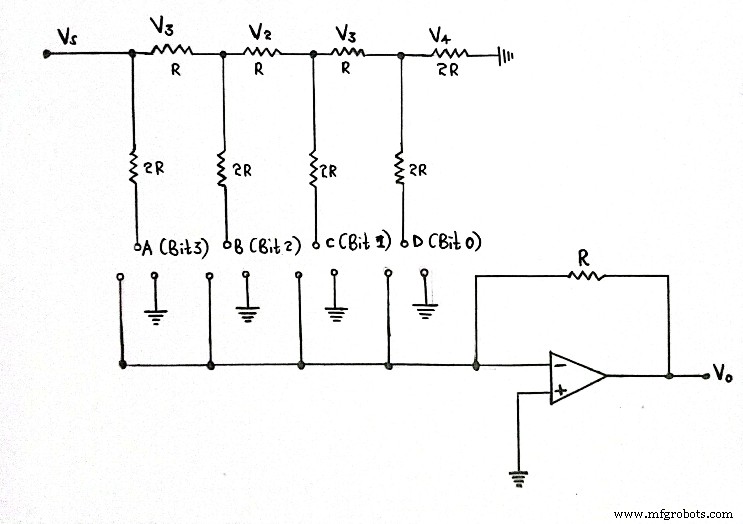

Binaire Ladder of R-2R Ladder D/A Converter Circuit

Een binaire ladder DAC heeft twee weerstandswaarden: 2R en R. De conversiesnelheid daalt vaak door parasitaire capaciteit. De invoerbit regelt de schakelaar tussen de inverterende ingang en ground van de op-amp. Na invoer van de binaire informatie in de weerstanden (2R), verkrijgt u de uitgang aan de onderkant van de ladder.

Formule voor uitgangsspanning:

V_o = -R × (D/2R + C/4R + B/8R + A/16R)

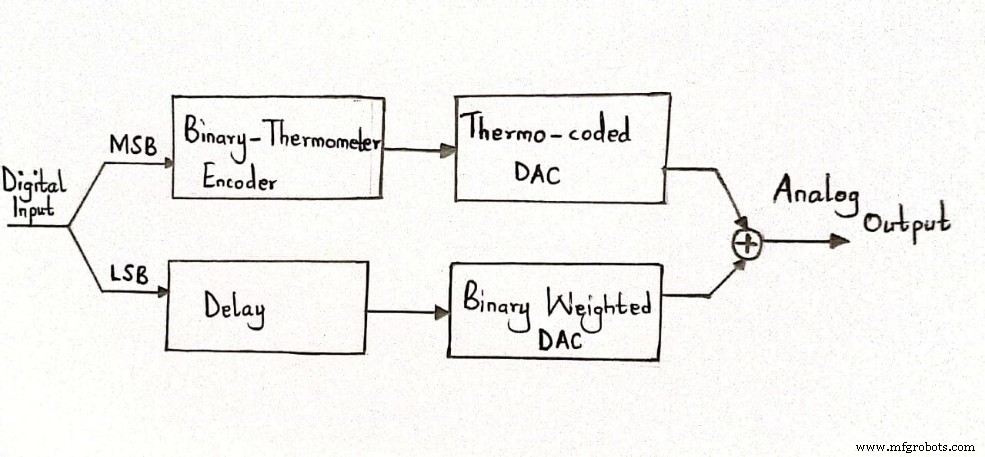

Gesegmenteerde DAC (Segmented DAC)

Ontwerp gebaseerd op prestaties. Combinatie van twee of meer DACs (bijv. thermometer-gecodeerde DAC met binair gewogen DAC). De invoercode wordt in twee segmenten gesplitst.

De binair-gewogen structuur werkt in LSB, thermometer-gecodeerde DAC in MSB. Resultaat: compacte chip. Naarmate invoerbits toenemen, groeit de encoder; meer interconnects en schakelaars nodig.

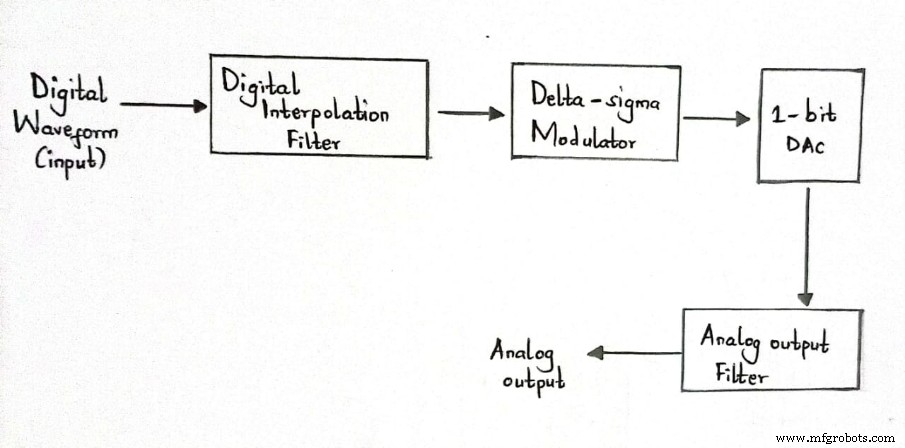

Delta-Sigma DAC

De meest nauwkeurige en snelste DAC. Bestaat uit verschillende blokken:

• Interpolatiefilter – Verlaagt bemonsteringstijd, verhoogt sample rate (4x). Data gaat naar modulator.
• Delta-Sigma Modulator – Laagdoorlaatfilter voor invoersignaal, hoogdoorlaatfilter voor kwantisatieruis.
• 1-Bit DAC – Elk bit wordt van digitale samples omgezet naar analoog voor versterking.
• Analoge Uitgangsfilter – Filtert DAC-uitgang en produceert analoog signaal.

Voordelen en Nadelen van DACs

Voordelen

• Hoge nauwkeurigheid en resolutie bereikbaar
• Eenvoudig te implementeren
• Binair gewogen weerstandscircuit is sneller dan andere conversiemethoden

Nadelen

• Binair gewogen weerstanden produceren hoge vermogensdissipatie
• Weerstanden in circuits leiden tot non-lineariteit, offsetfout en versterkingsfout
• Sommige DAC-types vereisen extra componenten (impractisch); discrete DAC-chips met I2C/SPI communicatie zijn beschikbaar
• Vertraging in R-2R ladder converters door schakelen afhankelijk van ingangen
• Ondanks nauwkeurigheid: onmogelijk continue spanningwaarden te produceren (binair getal bepaalt spanningsstappen)
• Gewogen weerstand DAC: alle ingangen moeten dezelfde spanningniveaus hebben (bijv. 4 weerstanden voor 4-bit converter)

Hoe Een DAC Te Gebruiken?

DACs vindt u vaak geïntegreerd in microcontrollers of als losse ICs (meest voorkomend). Voorbeelden: DAC0808, DAC0832, DAC7715. We gebruiken de MCP4725 DAC IC als voorbeeld, omdat deze met Arduino werkt en bibliotheken/documentatie gemakkelijk vindbaar zijn.

Kenmerken MCP4725 DAC IC

• Behuizing: SOT23-6 (compact, spaart ruimte)
• I2C communicatieinterface – gebruikt 2 pinnen (serial clock, serial data); snelheid 100kHz – 3,4MHz
• I2C adrespin wijzigbaar via verbinding met GND of Vcc (bij meerdere apparaten)
• 12-bit resolutie (beter dan Arduino's 8-bit); bij 5V voeding: elk binair cijfer = 1,22mV (5V/2¹²)

DAC Toepassingen

• Digitale potentiometers
• Digitale data-acquisitiesystemen
• Digitale signaalverwerking (bijv. audiobewerking)
• Digitale voedingen voor microcontrollers

Conclusie

DACs zijn onmisbare componenten die analoog en digitaal overbruggen. Ze vertalen binaire telling naar discrete spanningsniveaus, wat communicatie tussen machines mogelijk maakt.

Voor vragen of verduidelijking: neem contact met ons op.
