LM393 Comparator Overzicht: Pinout, Kenmerken, Toepassingen & Werking

Een spanningscomparator is een elektronisch component dat twee stromen of spanningen vergelijkt, en vervolgens bepaalt welke groter is aan de uitgang. Over het algemeen zijn de comparators miniatuur voltmeters die schakelaars hebben. Er zijn diverse comparators, zoals LM311, LM393, etc., maar we zullen ons richten op de laatste.

Comparators

Wat is lm393?

LM393 is een geïntegreerde schakeling met twee intern ingebouwde operationele versterkers die een enkele voeding gebruiken om verschillende taken uit te voeren. Bovendien kunnen ze ook een gesplitste voeding toepassen in hun werking, en het is een dubbel pakket comparator IC.

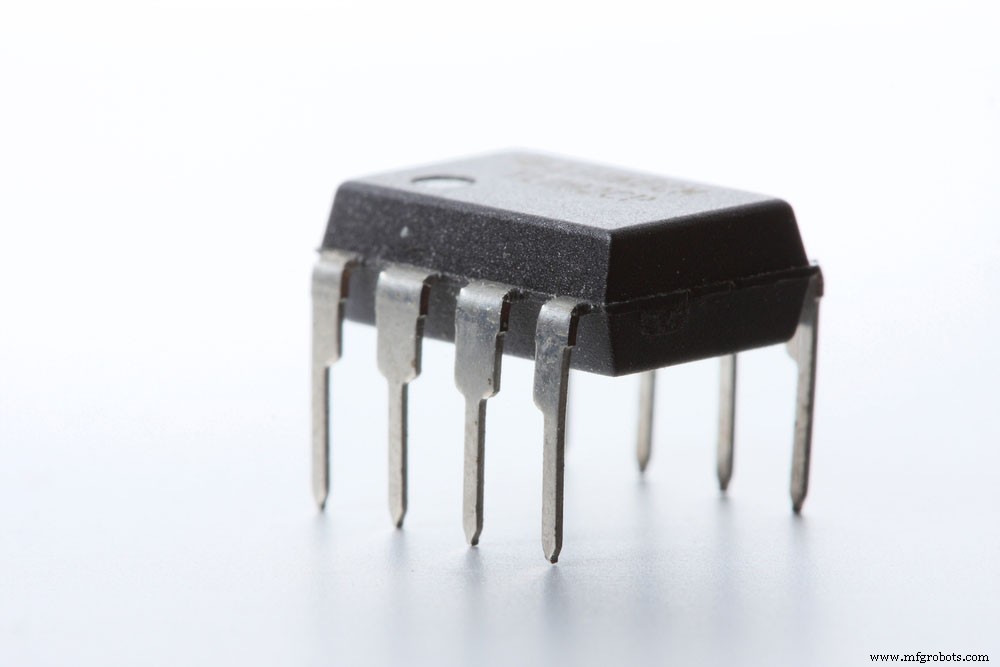

IC LM393

2. lm393 Pinout Configuratie

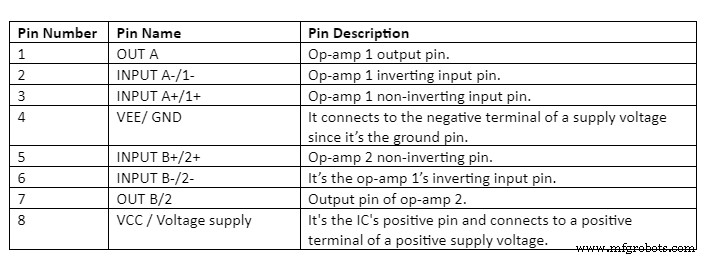

Een IC LM393 comparator heeft in totaal twee onafhankelijke spanningscomparators in zijn enkele 8-pin pakket. Dus zal de onderstaande tabel de pinout en de functies van elke pin in het 8-pin pakket verder uitleggen.

lm393 Kenmerken en Specificaties

De kenmerken van LM393 IC hebben de volgende parameters en waarden;

• Enkele spanningvoorziening – 2V tot 36V,
• Differentiele i/p spanning – 36V,
• Pakket – DIP en SOIC 8 pin,
• Drainstroom – 0,4mA,
• Opslagtemperatuur – -65°C/W tot 150°C/W,
• Leidend temperatuur – 260°C,
• Vermogensdissipatie – 660mW,
• Gesplitste voorziening – ±1V tot ±18V, en
• Invoeroffsetspanning.

Hoe LM393 te gebruiken

Laten we een voorbeeld gebruiken waarbij de IC LM393 een +5V voedingsspanningscircuit ontvangt.

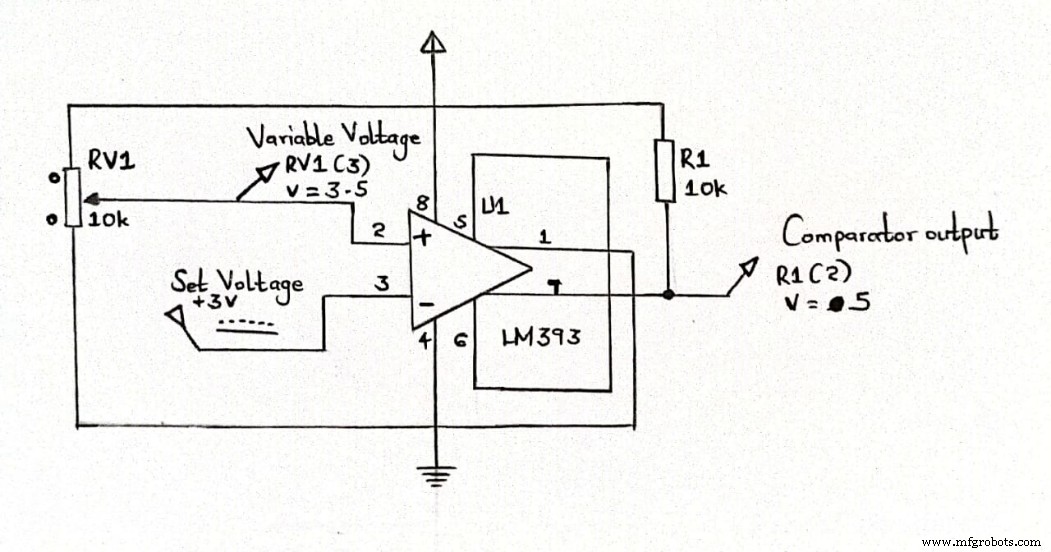

Schakelingsdiagram met +5V voeding

• Hier verbindt pin8 (voedingsspanningspin) met +5V voedingsspanning. Dan blijft pin4 geaard om het circuit op 0V potentieel te houden.
• Vanuit het onderstaande voorbeeldcircuit kunnen we een hoge uitgangsspanning zien wanneer pin7 een lagere spanning heeft dan pin2. Verder varieert een potentiometer de niet-inverterende terminalspanning terwijl de inverterende terminalspanning 2,5V is.
• Dan helpen Pin6 en pin5 bij het balanceren van de spanning als er een behoefte is om de DC-Offset spanning handmatig aan te passen. Onder normale omstandigheden kunnen ze inactief en kortgesloten zijn omdat de Invoer Offset-stroom betere controle heeft.
• Ten slotte hebben we een geaarde pin1 en een transistor pin7 (collectorpin) die de uitgang bereikt. De twee pennen bijdragen aan een schakelingsontwerp genaamd collectoruitgangsschakeling.

Let op

Als u een IC LM393 niet kunt helpen, kunt u zijn equivalenten of alternatieven gebruiken. Bijvoorbeeld, we hebben LM358, LM311, LM741, LM193, TL082, LM339, LM293, en LM2903.

4. LM393 IC-gebaseerde Automatische Nachtlichtschakeling

In deze lm393 IC-gebaseerde nachtlichtschakeling zullen we beginnen met het spanningscomparatorprincipe. We zullen ook een fotoweerstand krijgen die vaak een spanningsdelercircuit controleert.

Componentenlijst

• IC LM393,
• Potentiometer (varierend van 1KΩ – 20KΩ),

Een potentiometer

• LED,
• Weerstanden – 330Ω en 33Ω (kan elke waarde zijn die de genoemde waarden benadert),
• DC-voeding of 3 'AA' batterijen,
• Lichtsensor/fotoweerstand.

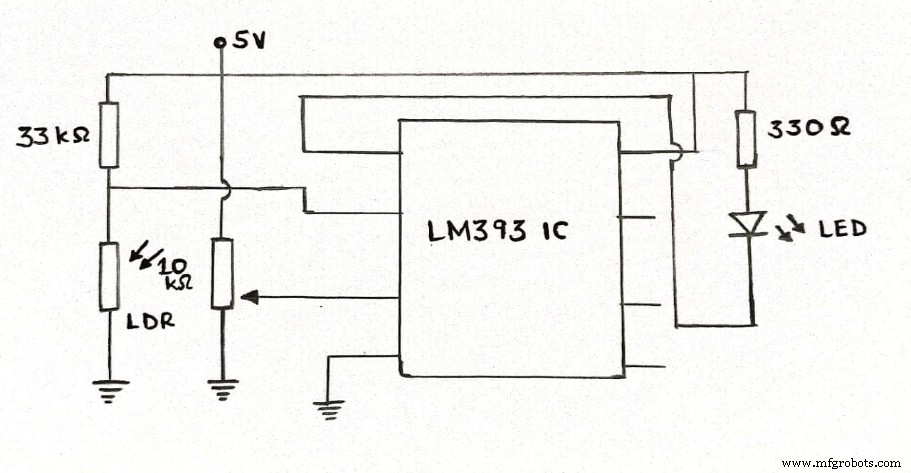

Schakelingsdiagram

Automatische nachtlichtschakeling met LM393 IC

Schakelingswerking uitgelegd

Eerst moeten we begrijpen dat LM393 IC twee stroomingangen heeft, GND en Vcc. GND is de aarddraad van de spanningsbron, terwijl Vcc de positieve voedingsspanning is die ongeveer 36V bereikt. De twee stroomterminals voltooien een stroomlaan en schakelen de schakelingswerking in.

De operationele versterker IC's werken apart en produceren onafhankelijke resultaten in een typische situatie. 6De LM393 IC omvat twee interne op-amps. Verder bevat elke op-amp twee uitgangen en ingangen.

(operationele versterker).

Maar in dit geval zal één op-amp geen verbinding hebben omdat IC LM393 slechts één op-amp gebruikt. Ook controleert de schakeling hier slechts één spanning/stroomniveau. Daarom is één op-amp ideaal.

Stappen om te overwegen

• Na het aanbrengen van voeding aan de IC, vergelijk de waarden van de spanning. Een hoge inverterende terminalspanning dan niet-inverterende spanning zorgt ervoor dat de op-amp-uitgang naar de grond daalt. Vanwege dat zal de stroom vloeien van de positieve voorziening naar GND.
• Integenstelling, een hogere niet-inverterende spanning houdt de uitgang van de op-amp op Vcc (positieve voedingsspanning). Vervolgens is er geen stroomstroom omdat geen potentiaalverschil kruist de last.
• Een hoge spanning aan de inverterende terminal schakelt de last (LED) AAN. Integenstelling, lage spanning aan inverterende terminal schakelt de LED UIT.
• De schakeling gebruikt een fotoweerstand voor lichtdetectie anders dan de LED als last. De fotoweerstand heeft weerstand, die afhangt van het licht dat de oppervlakte raakt. Dat wil zeggen, de weerstand neemt af bij helder licht en neemt toe bij duisternis.
• Dus, we kunnen een spanningsdelercircuit verbinden met een vaste weerstand en fotoweerstand. Als de fotoweerstand duisternis detecteert, zal het meer spanning gebruiken vanwege minder weerstand. Echter, in helder licht, resulteert verhoogde weerstand in laag spanningsgebruik.
• Ten slotte zullen we een comparatorcircuit hebben dat ervoor zorgt dat de LED AAN is tijdens duisternis en UIT blijft in helder licht. Kortom, de invoer van de niet-inverterende terminalspanning kan fungeren als de referentiespanning. De referentiespanning wordt lager dan de fotoweerstandspanning in duisternis en vice versa in het licht.

(automatische nachtlamp).

lm393 Toepassing

U zult de LM393 IC vinden in een wijd verscheidenheid aan toepassingen zoals:

• Piekspanningsdetector,
• Batterij-aangedreven toepassingen,
• Tijdvertragingsgeneratoren,
• Analog-naar-digitale converters (ADC),
• Oscillatorschakelingen,
• Logica-systeemtoepassingen,
• Het kan ook motor, relais, lampen, etc. aansturen,

(straatlantaarn)

• Spanningscomparator-schakelingen,
• Hoge spanning bescherming of waarschuwing, en
• Nuldoorgangsdetector.

Conclusie

Samenvattend, de LM393 IC is een enkel-voeding, dubbele, laag-vermogen, lage-offset-spanning, en differentiële spanningscomparator. Momenteel is het wijd toepasbaar in automobilistische, u zult industriële, of educatieve toepassingen, onder andere.
