2SC2879 Transistor: Kenmerken, Pinout & Toepassingen Uitgelegd

De 2SC2879 is een legendarische NPN RF-versterkertransistor die al decennia de standaard is in CB-radio's, 10-meter amateursets en lineaire versterkers. Ondanks haar leeftijd (introductie jaren '80) nog steeds populair door hoge vermogensafgifte, lage kosten en beschikbaarheid. Let op: er circuleren veel nabootsingen (gemarkeerd "2SC2879" maar met slechtere specificaties). Kies altijd originele Toshiba/Mitsubishi of gecertificeerde herkomsten.

Wat is de 2SC2879?

• Type: NPN Bipolaire Junction Transistor (BJT), RF Power.
• Behuizing: 4-leads Flange (FLP / TO-220 variant) – metalen flange is collector (koeling direct op heatsink).
• Frequentiebereik: 2 – 30 MHz (HF), typisch 28 MHz (10m band).
• Voeding: 12,5 V DC (nominaal), max 16 V.
• RF Uitgangsvermogen: 100-120 W PEP (SSB), 80-100 W CW/FM (klasse AB/C). Datasheet: 120 W max.
• Maximale waarden: Vcbo 45 V, Vceo 30 V, Ic 25 A, Pc 150 W (Tc=25°C).
• DC hFE: 10 – 150 (brede spreiding, typisch 50-80).
• Vbe(on): ≈ 0,7 V bij Ic = 5 A.

Pinconfiguratie (4-pins FLP)

Belangrijk: De flange is elektrisch verbonden met de collector. Isolatiebusje (mica + silicone paste) of isolatieplaatje (Sil-Pad) verplicht bij montage op geaarde heatsink!

Toepassingen

• Lineaire RF versterker (Klasse AB): SSB/CW versterker na exciter (driver: 2SC1969, 2SC2314). Vereist lineaire biasing (idle stroom ~100-200 mA), lage intermodulatie (IMD3 < -30 dB).
• Klasse C versterker (FM/AM): Hoge efficiëntie (>70%), constante envelop → geen lineaire eis. Populair in CB "linears" (illegaal in veel landen – check wetgeving!).
• Push-Pull configuratie: 2× 2SC2879 in push-pull levert 200-250 W PEP met betere harmonische onderdrukking (even harmonischen annuleren). Vereist balun/transformator op in/uitgang.
• Schakeltoepassingen: Hoge stroom (25 A) schakelen – motor, lamp, magnetron – maar traag (tf ~µs) t.o.v. MOSFETs. Alleen voor lage frequentie schakelen.
• AF versterker (audio): Mogelijk maar niet optimaal (hfe laag, fT ~30 MHz). Betere keuzes: 2SC5200 / 2SA1943.

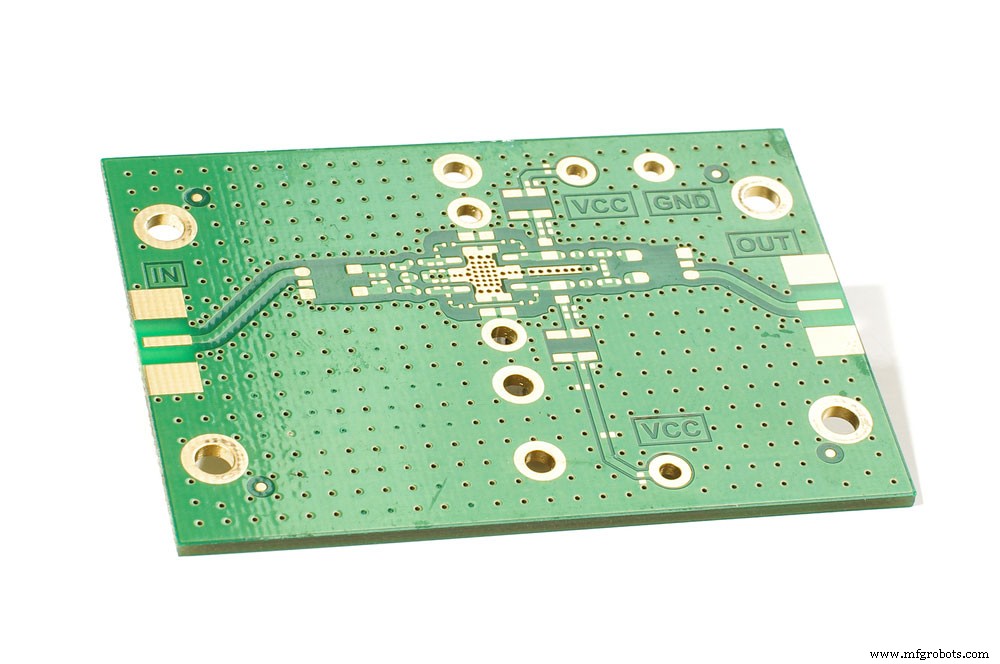

Praktische Tips voor RF Ontwerp

1. Bias-stabilisatie: Gebruik thermisch gekoppelde diode (1N4007 op heatsink) of Vbe-multiplier (R+transistor) voor constante idle-stroom over temperatuur.
2. Impedantie matching: Ingang ~1-2 Ω, uitgang ~2-5 Ω (bij 12,5 V). Gebruik LC π-netwerken of transformatoren (Ruthroff/Guanella baluns).
3. Harmonische filter: Laagdoorlaatfilter (Chebyshev, 7e orde) na versterker verplicht voor legale uitzending (harmonischen < -43 dBm / FCC).
4. Koeling: Thermische weerstand Rth(j-c) = 1,17 °C/W. Bij 100 W afgifte (eff. 50%) → 50 W warmte → ΔT = 58 °C. Heatsink < 1,5 °C/W + forced air nodig.
5. Bescherming: SWR-bescherming (reflectometer), thermische afschakeling, DC-overstroom (zekering 20 A).

Vergelijkbare / Opvolger Types

Conclusie

De 2SC2879 blijft een keuzetransistor voor HF lineaire versterkers tot ~120 W PEP. Goedkoop, robuust, goed gedocumenteerd. Risico's: nabootsingen, thermische runaway zonder goede bias, harmonische straling zonder filter. Voor nieuwe ontwerpen: overweeg LDMOS FETs (RD100HHF1, MRF150) – hogere efficiëntie, lagere drive, breder frequentiebereik, geen thermische runaway. Maar voor herstel van klassiekere linears of budget HF-versterkers: de 2SC2879 is onvervangbaar.
