DIY Timer uitgelegd: Ontwerp, functie en praktische toepassingen

Hoe werkt het timercircuit?

Er zijn verschillende timers met diverse toepassingen, maar de basis is een simpel timercircuit. Je kunt het gebruiken voor pulsgeneratie, oscillators, etc. Het ontwerp is duidelijk, maar bouwen is niet per se makkelijk. Daarom deze gids.

We bespreken een simpel maar nuttig timercircuit dat je met gewone potentiometers kunt instellen. Hieronder het schema:

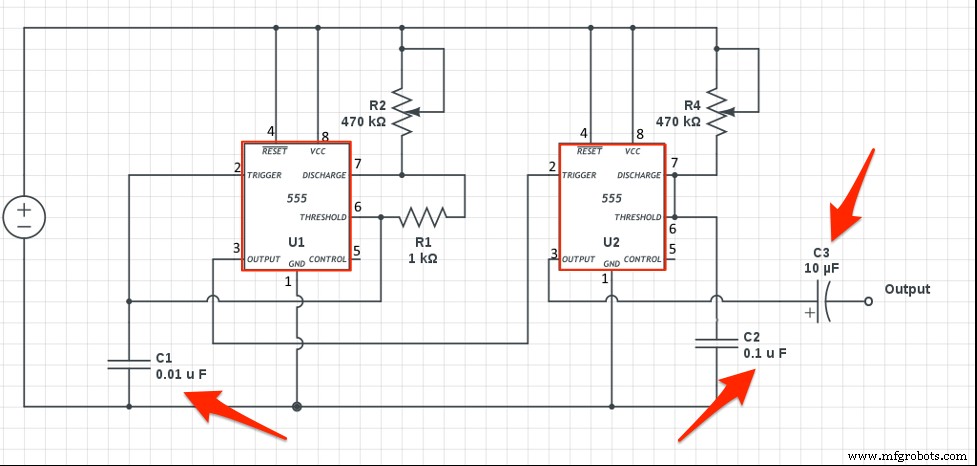

Diagram van DIY Timer Circuit

Je ziet twee 555 timer IC's ingesteld als onafhankelijke timers. De timinginstellingen verschillen, maar de configuratie is gelijk.

Werking: De output van de bovenste 555 koppel je via een transistor aan de reset-input van de onderste 555. Wanneer de bovenste 555 hoog gaat, start de onderste timer. De onderste 555 telt, stopt wanneer de output hoog wordt, keert terug naar ruststand en herstart het proces.

Als de bovenste 555 niet stopt met timen, blijft de onderste inactief. Zodra de bovenste stopt, wordt zijn output hoog, schakelt de last en activeert de onderste 555.

De potentiometer bij de bovenste 555 bepaalt hoe lang de last aan blijft; de potentiometer bij de onderste bepaalt wanneer de last uitgaat.

Je kunt het ontwerp uitbreiden met een drukknop voor aan/uit schakeling. Voordeel: de timer gaat zeker uit bij stroomstoring, en belasting zoals geysers of verwarmers blijft uit.

Hoe bouw je een simpele DIY timer schakelaar?

We laten twee simpele timers zien: een afteltimer en een zandloper.

DIY Afteltimer

Stap 1: Materialen verzamelen

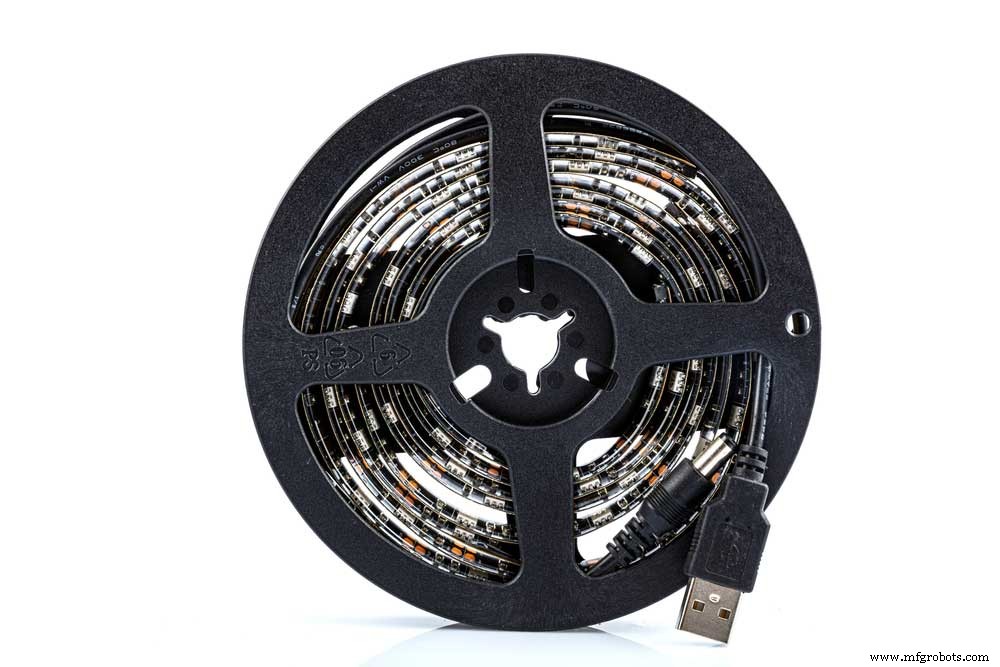

• 5V USB LED-strip (1 meter)

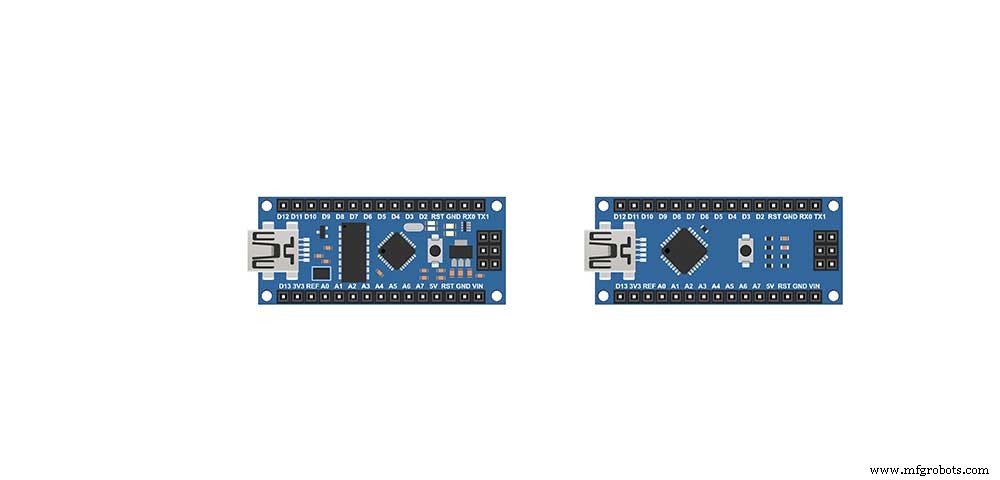

• Arduino Nano

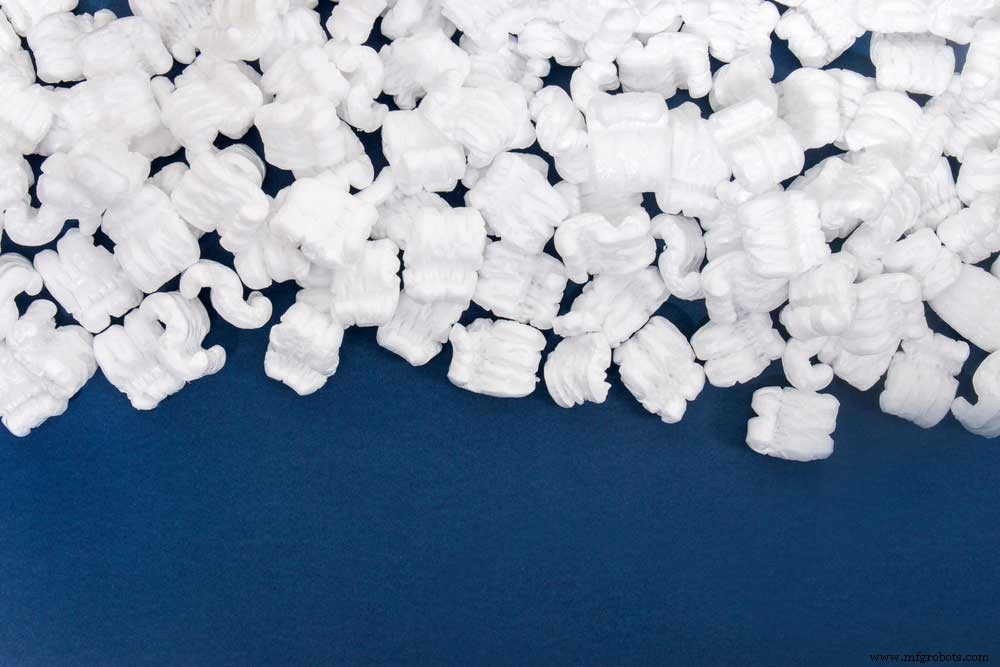

• Polystyreen verpakkingsmateriaal (1 cm dik)

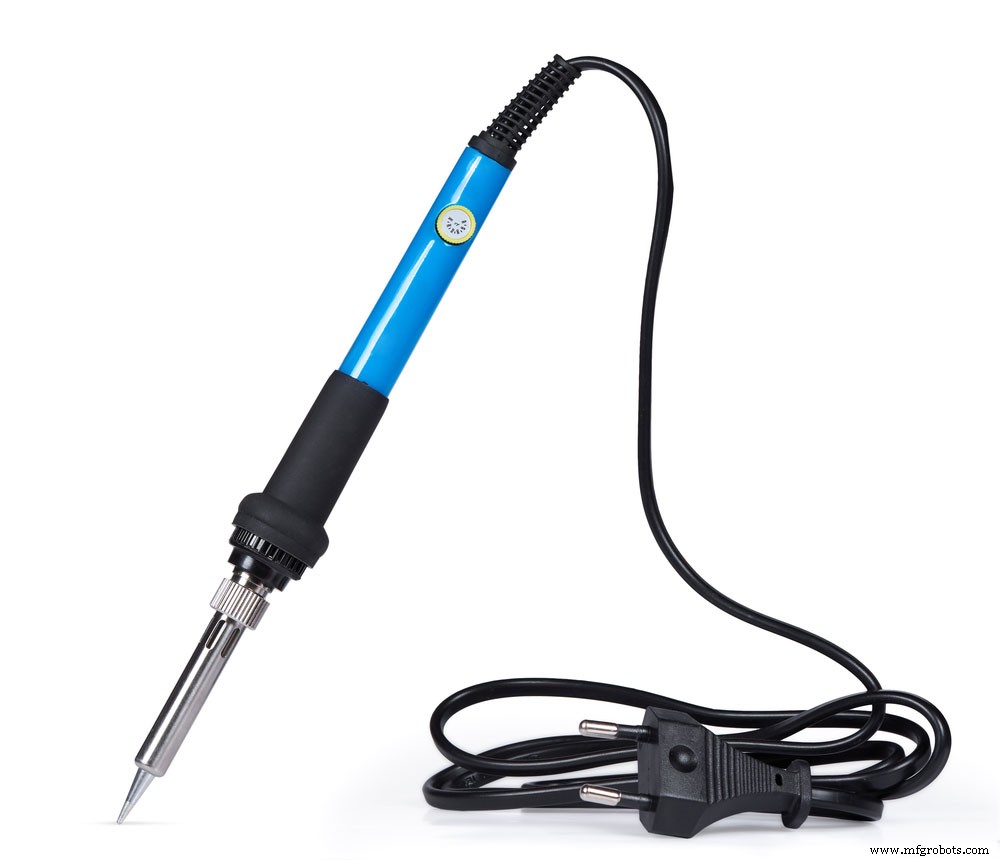

• Solderbout

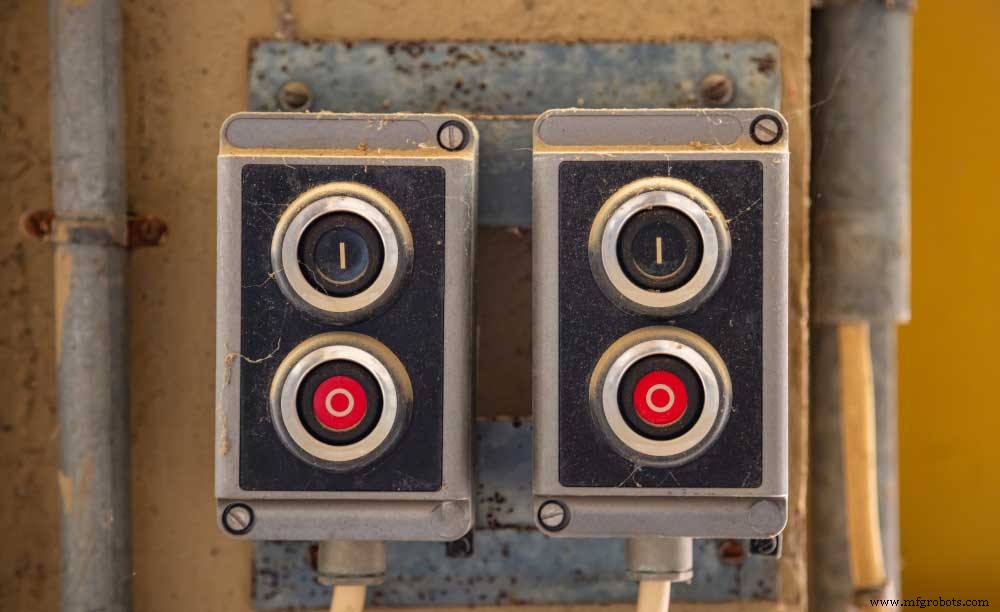

• Eenpoolse drukknop (dubbel aan/uit)

• Draad

• Twee vellen velin

• Hard karton voor displayachtergrond

Stap 2: Maak een lichtgeleider

Lichtgeleiders vormt de gloed van de LEDs. Teken de LED-cijfers op karton. Print een digitaal lettertype. Knip de displaydelen uit voor je polystyreen sjabloon. Bevestig polystyreen met brede tape aan het karton. Knip elk deel uit het polystyreen met een scherp mes.

Stap 3: Basis voor LEDs

Maak een basis voor je LED-display (karton of stijf materiaal). Gebruik de polystyreen lichtgeleider om de LED-posities te markeren. Plak de LED-strippen op de segmenten.

Stap 4: Beginnen met bedraden

Solder elke LED-strip aan een aparte draad die naar een Arduino-pin gaat. Markeer elke draad om verwarring te voorkomen. De Arduino-pinlayout bepaalt hoe je de draden aansluit.

Stap 5: Plak de polystyreen lichtgeleider

Bevestig de lichtgeleider met lijm op de basis, zodat bedrading en LEDs bedekt zijn. Voeg de diffuser toe zodat individuele LEDs niet zichtbaar zijn.

Stap 6: Startknop bevestigen

Gebruik een knop met twee verbindingen. Één naar Arduino-pin (+), de andere naar massa via een 100Ω weerstand.

Stap 7: Programmeer je timer met code

Gebruik code om elk segment van het benodigde getal elke seconde of minuut te laten branden. Efficiënte code vind je hier.

DIY Zandloper

De zandloper is oude, vintage technologie.

Stap 1: Materialen klaarleggen

Snelbindende lijm, klein plastiek doekje, zand, twee flesjes met iets om een gat te maken.

Stap 2: Maak schone gaten in beide doppen

Stap 3: Plak de doppen met lijm aan elkaar

Stap 4: Plaats een trechterstukje in het gat

Wees precies.

Stap 5: Vul droog zand in je fles

Vul halve fles met droog zand via de overgebleven trechter.

Stap 6: Zet de verbonden doppen op de flessen

Bevestig met tape voor zekerheid.

Conclusie

Een leuk feit: het timercircuit is programmeerbaar. Je kunt instellen wat de timer doet, vertragingstijden aanpassen aan voorkeur, en aan/uit vertragingstijden onafhankelijk instellen. Dat is de kern van het timercircuit.

Heb je vragen of wil je meer info over DIY timers? Neem contact met ons op.
