Noodverlichtingscircuit:een uitgebreide handleiding

Stroomstoringen vormen een grote belemmering voor ons dagelijks leven. Als gevolg hiervan verliezen we onmiddellijk de normale verlichtingsactiviteiten tijdens een dergelijke storing, waardoor we in plotselinge duisternis komen. Gelukkig biedt een noodverlichtingscircuit de perfecte oplossing voor dat probleem. Deze worden onmiddellijk ingeschakeld zodra de reguliere bron geen elektriciteit meer distribueert naar een verlichtingsarmatuur.
Deze gids is bedoeld om u op de goede weg te helpen bij het bouwen van een eenvoudig noodverlichtingscircuit. Met zo'n aflevering hoef je je geen zorgen meer te maken dat je in totale duisternis blijft.

Wat is een noodverlichting en hoe werkt het?

(Stroomuitval kan onverwachts optreden in een gebouw.)

Een noodverlichting dient als back-upverlichtingsoptie wanneer er zich een stroomstoring voordoet in een gebouw. Het bestaat uit een stroomkring die de batterijgevoede lamp automatisch activeert tijdens een storing. Bovendien bieden noodverlichting mensen onmiddellijke verlichting wanneer ze zich in de plotselinge duisternis bevinden, wat noodverlichting erg handig maakt.

Als er noodsystemen zijn geïnstalleerd, kan een persoon een andere lichtbron lokaliseren, inclusief een generator of een omvormer, totdat de stroomvoorziening is hersteld.

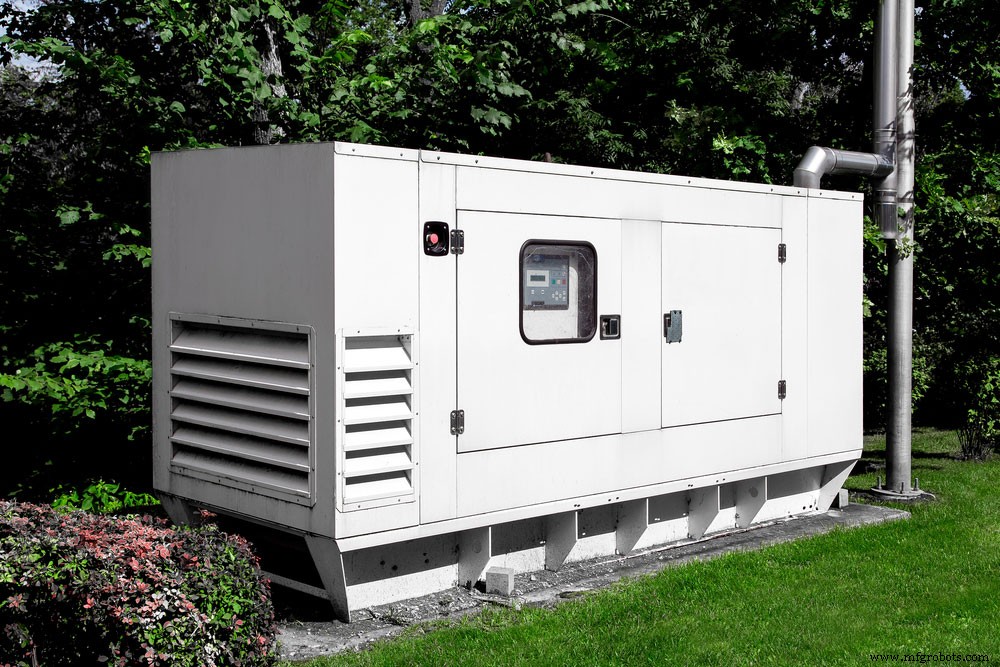

(Een generator zorgt ook voor back-upstroom tijdens een storing.)

Elke noodverlichting wordt aangesloten op de elektrische voeding van een gebouw. Over het algemeen stopt de AC-stroom ook wanneer de stroombron wordt uitgeschakeld. In feite zorgt dit ervoor dat de back-upvoeding van de batterij wordt ingeschakeld, die gelijkstroom levert aan de verlichtingsarmatuur. Die batterijen moeten binnen 24 uur na het herstel van de wisselstroom volledig worden opgeladen. Hierdoor kan hij bij stroomuitval minimaal 90 minuten meegaan. Ook dan kan een accupakket 120 minuten stroom leveren. Sommige noodverlichtingscircuits voldoen aan de minimale verlichtingsniveaus voor verplichte bouwvoorschriften.

Bovendien raden we aan om noodverlichtingssystemen elke maand gedurende één minuut te testen om hoge prestaties te garanderen. Ook dient u de accu eenmaal per jaar een half uur te ontladen. Batterijen hebben een cyclische werking nodig om normaal te functioneren tijdens een black-out. Een ontlading van 30 minuten zorgt ervoor dat het probleemloos werkt wanneer dat nodig is.

Hoe maak je een automatisch LED-noodverlichtingscircuit

Vanwege de lichtopbrengst maakt dit circuit gebruik van LED-verlichting, waardoor het energiezuiniger en helderder is dan een gloeilamp.

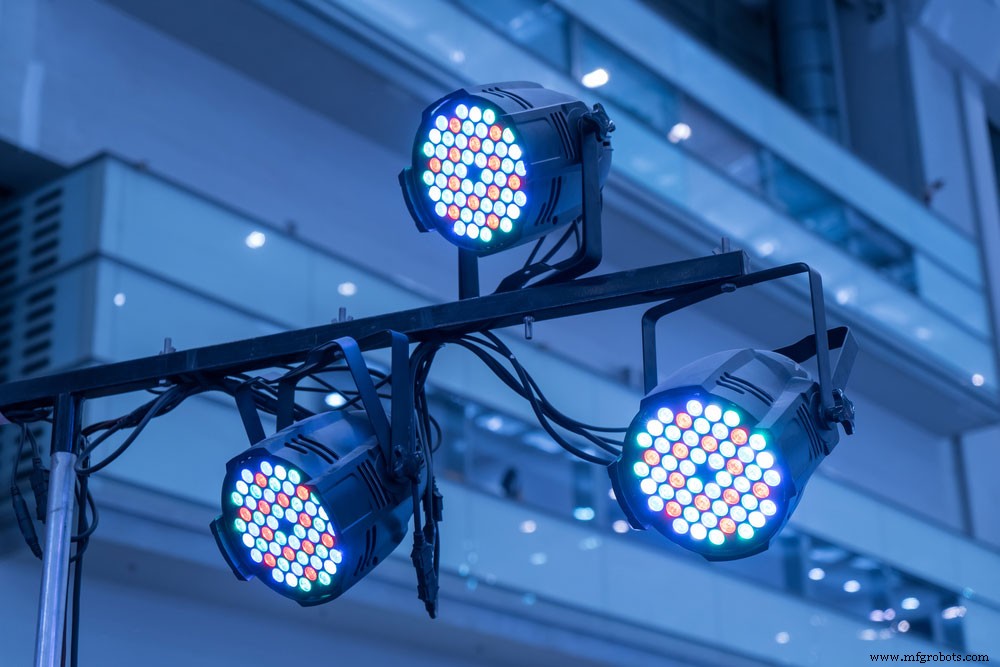

(LED-lampen verbruiken minder stroom in vergelijking met een gloeilamp.)

minder stroom in vergelijking met een gloeilamp.)

Je hebt de volgende onderdelen nodig om een ​​eenvoudig noodverlichtingscircuit te bouwen:

• 909 500mA step-down transformator – 1x
• Tweewegschakelaar met dubbele polen – 1x
• 12V SPDT enkelpolig dubbel worp relais – 1x
• 6V/12W LED-lichtpaneel – 1x
• 7806 IC-regelaar – 1x
• IN4007-diodes – 4x
• 1K weerstand – 1x
• 1000uF/35V condensatoren – 2x
• 470uF/16V condensator – 1x
• Rode LED-indicator – 1x
• 6V/5A oplaadbare batterij
• Printplaat
• Soldeerbout

diy noodverlichting stappen:

Stap één:bouw het gelijkrichtercircuit

Maak eerst het dubbelfasige gelijkrichtercircuit door twee diodes aan te sluiten op de spoel van het 12V-relais en de terminal aan de kant van de weg. Sluit vervolgens de laatste twee diodes aan op het ingangskanaal van de IC-regelaar. Sluit ten slotte de uitgangszijden van de transformator aan op elke bruggelijkrichter.

Stap twee:sluit de schakelaar aan

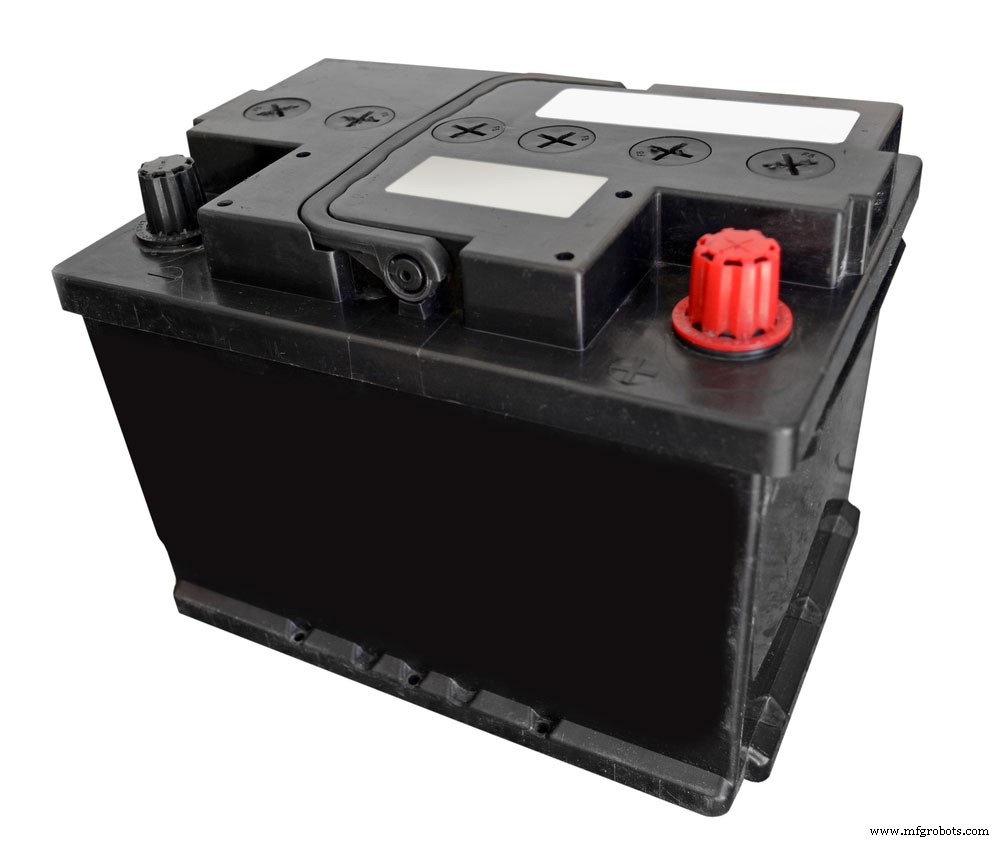

(Een industriële oplaadbare batterij van 6 V aangesloten op een circuit.)

Verbind het positieve uiteinde van de 6V-batterij met de pool van het relais. Daarna moet u de 5 ^e . van het relais aansluiten terminal met de 1 ^st . van de schakelaar terminal. Maak vervolgens een verbinding van de uitgangsaansluiting van de IC-regelaar naar de 3 ^e aansluiting van de schakelaar. Verbind ten slotte de pool van de schakelaar met de positieve kant van de 6V LED-lamp.

Stap drie:sluit de aardleidingen aan.

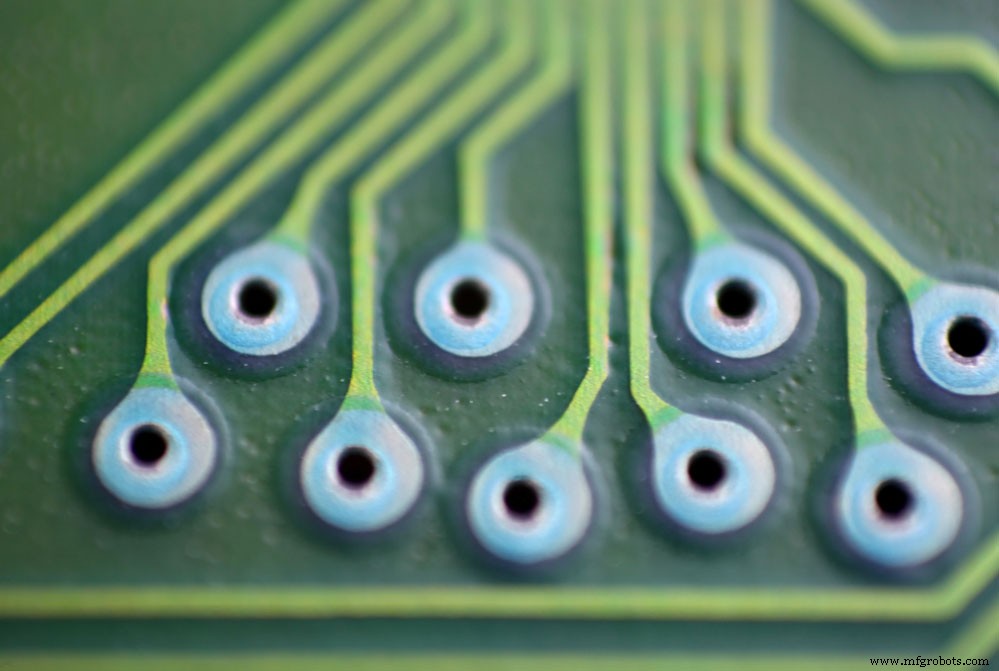

(Aardlijnen op een printplaat.)

De volgende stap omvat het aansluiten van de grondlijnen. Verbind de negatieve pool van de batterij en de 3 ^de . van de spoel terminal naar de grond. Verbind vervolgens de basispin van de IC-regelaar samen met de negatieve pool van de LED met de massa van de printplaat.

Stap vier:Integreer de condensatoren.

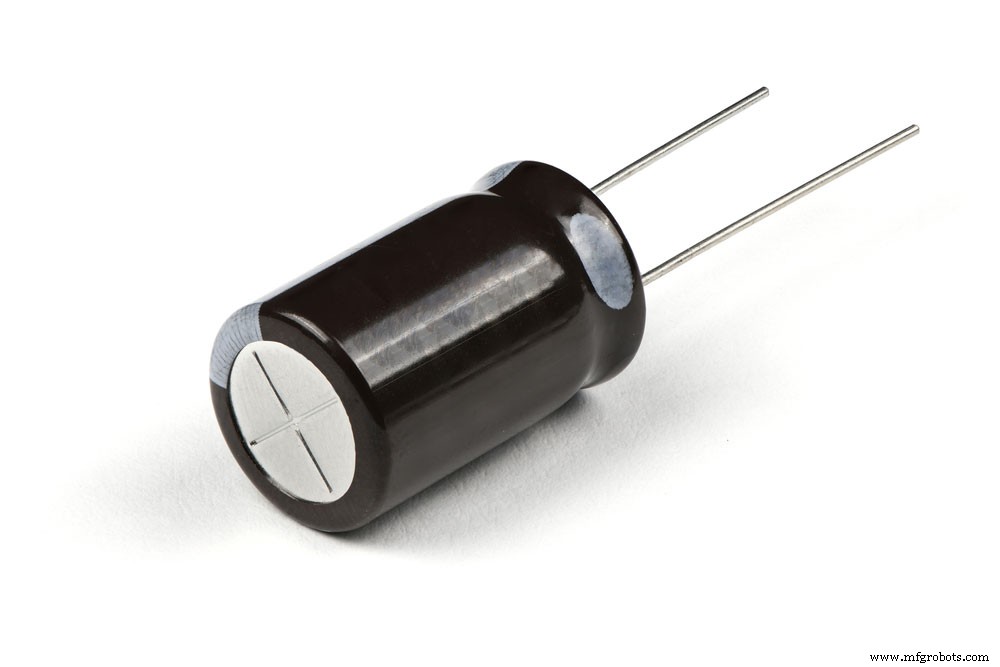

(Afbeelding met een condensator.)

Implementeer ten slotte twee 1000uF-condensatoren tegenover beide gelijkrichters (alle vier IN4007-diodes) en de aardleiding. Integreer vervolgens zowel de rode LED als de 1K-weerstand in een serie tegenover de 1000uF-condensator. Voeg ten slotte de 470uF-condensator kruiselings toe aan de uitgang van de IC-regelaar.

Circuit werkingsprincipe:

Ten eerste levert de bruggelijkrichter in AC-modus, die de batterij van AC-spanning (100 mA) voorziet, stroom aan de spoel van de transformator. Dit gebeurt nadat de AC-voeding is geactiveerd. Door dit effect vormt de pool van het relais een verbinding met de accu en gelijkspanning.

Vervolgens verdeelt de andere brug spanning naar de IC-regelaar, wat een spanningsval veroorzaakt van 9V naar 6V. Op die manier gaan de LED-lampjes branden nadat de schakelaar stroom heeft geleverd aan de pool en de 4 ^e terminal. Daarom levert de batterij stroom aan het LED-paneel.

Deze schakeling dient tevens als acculader als je de lamp niet nodig hebt. Het omkeren van de schakelaar biedt deze functionaliteit. In een dergelijke opstelling vormt de schakelaar een verbinding tussen zijn 1 ^st terminal en pool. Vervolgens maakt de LED verbinding met het positieve uiteinde van de IC-regelaar. Daarom blijft de LED gedeactiveerd terwijl de batterij wordt opgeladen.

De schakeling kan ook dienen als automatische noodverlichting. Terwijl de hoofdvoeding uitschakelt, zendt de pool van het relais stroom naar de 5 ^de terminal. Dat plaatst het in de niet-open positie. In de huidige configuratie stuurt de batterij elektriciteit naar de LED-lampjes, waardoor ze oplichten. Als u de batterij echter niet hoeft op te laden, koppelt u de AC-voeding los en sluit u de 2 ^e -schakelaar van de switch aan en 3 ^de terminals.

Applicatie voor noodverlichting

De noodverlichting heeft toepassingen tijdens een stroomstoring en in slecht verlichte ruimtes, ook in het donker en in bergingen.

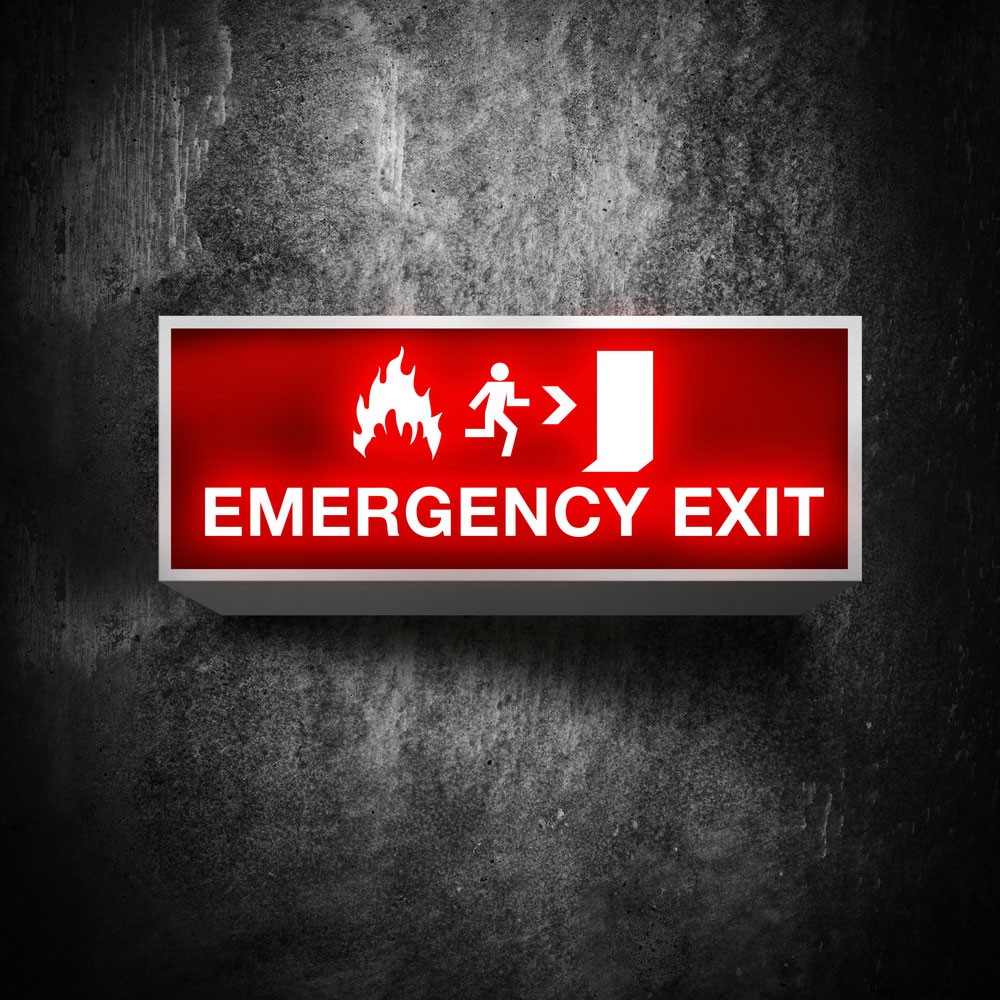

(Noodverlichtingstoepassingen bevatten een bord met uitgangen.)

Je kunt deze ook installeren in een gebouw, woning, studeerkamer en werkplek. Ze voorkomen dat stroomuitval de dagelijkse taken verstoort.

Het kan ook dienen als noodlamp voor exit-borden.

Samenvatting

Over het algemeen bieden noodverlichtingssystemen een uitstekende optie voor back-upverlichting wanneer de normale stroombron wordt onderbroken. Deze zijn meestal afhankelijk van batterijvermogen om een ​​lamp te verlichten, die automatisch wordt ingeschakeld. Dit verlicht in feite alle donkere gebieden. We merkten ook op dat een gediplomeerde professional ervoor moet zorgen dat de batterijen normaal kunnen functioneren. We raden u ook aan om de batterij 24 uur na het herstellen van de stroomvoorziening door een stroomstoring volledig op te laden. Deze techniek zorgt er immers voor dat de noodverlichting bij de volgende stroomuitval 90 minuten blijft branden.

Heeft u vragen over automatische noodverlichting? Neem gerust contact met ons op!
