PCB-Assemblage Beheersen: 9 Expert Tips Voor Een Vlot Proces

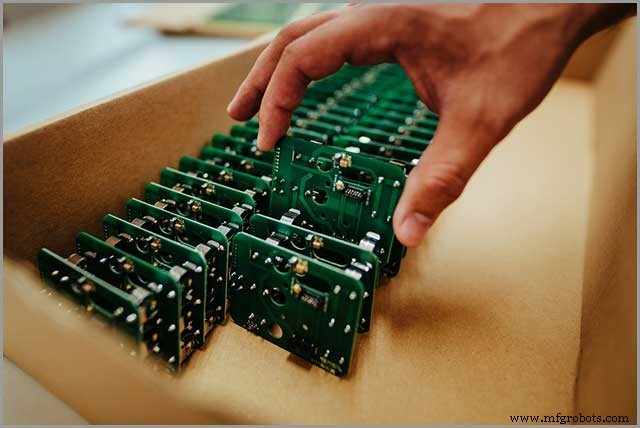

Printplaten (PCB) – PCB-Assemblageproces zijn de fundering van elk elektronisch apparaat zoals computers, smartphones, gadgets, en zelfs auto's. U heeft waarschijnlijk al een PCB gezien die over het algemeen groen is met lijnen van koper die de verschillende componenten van de print verbinden. Maar heeft u zich ooit afgevraagd hoe PCB's geassembleerd worden?

PCB-assemblageproces, kunt u in problemen lopen en uw tijd verspillen. Als u de Bill Of Materials (BOM) van een PCB niet kent, wordt deze op een print gemonteerd. U zult ook een foutief idee hebben over het optimaal gebruiken van assemblagesmachines en een defecte partij PCB's produceren.

Om u het meest uit uw project te halen, gaan we negen waardevolle tips geven voor een soepel en efficiënt Bill Of Materials (BOM) van een PCB om op een print gemonteerd te worden. Laten we erin duiken! PCB-assemblageproces.

1. Begrijp Hoe Het PCB-Assemblageproces Werkt

Veel mensen verwarren PCB-assemblage met WellPCB. Wij bieden u een one-stop-service en hoogwaardige producten. U kunt ons de documenten sturen die u nodig hebt om te maken en direct een offerte ontvangen! Waar wachten we op? Wij hebben tien jaar PCB-fabricage. U moet het verschil tussen de twee processen begrijpen om uw project een succes te maken.

PCB-fabricage verwijst naar het produceren van de kaale print nadat een ontwerper de Gerber-bestanden aan een fabrikant heeft voorgelegd. De eerste stap is het toevoegen van het substraat van het paneel, wat het isolatiemateriaal uitmaakt. Koper wordt vervolgens aan de print toegevoegd en geëtst met chemicaliën om alleen de benodigde sporen te laten. Het PCB-fabricageproces omvat ook boren, plateren, en het aanbrengen van soldeermaskers.

Het ene component wordt op de PCB geplaatst om het functioneel te maken en klaar voor uw project. De elektrische componenten worden op de print geplaatst met verschillende technologieën zoals surface mount technology (SMT), Pick-and-Place-machines, en handmatig solderen.

U moet beslissen welke technologie u gebruikt, gebaseerd op uw behoeften en de elektrische componenten die u gebruikt. Soms moet u de technologieën combineren om uw PCB te assembleren, zoals SMT en doorboortechnologie (THT) om de gewenste resultaten te bereiken.

De SMT). Dit maakt het makkelijk voor een pick-and-place-machine om de componenten op de PCB te pikken en te plaatsen (PCB-assemblageproces moet worden uitgevoerd in een schone omgeving, zodat de kenmerken en elektronica vrij zijn van contaminatierisico's. Daarom is het imperatief om een professionele instantie de SMT te laten hanteren). Dit maakt het makkelijk voor een pick-and-place-machine om de componenten op de PCB te pikken en te plaatsen (PCB-assemblage die ervaren en handig zijn in het proces, wat het succes van uw PCB-partij garandeert.

Nu u een duidelijke begrip heeft van de SMT). Dit maakt het makkelijk voor een pick-and-place-machine om de componenten op de PCB te pikken en te plaatsen (PCB-assemblageproces, is de volgende stap om duidelijke communicatie met uw klant op te zetten.

2. Tijdige Communicatie Is Een Sleutelfactor

Dit maakt het makkelijk voor een pick-and-place-machine om de componenten op de PCB te pikken en te plaatsen (PCB-assemblageproces. Duidelijke en rechttoe rechtaan communicatie is essentieel voor elke functie, en hetzelfde geldt voor de SMT). U moet weten wat u zoekt van uw PCB-leverancier. U wilt niet het risico lopen uw PCB te assembleren zonder de behoeften te kennen.

Let dus op hun preferenties en de elektronica die u specifiek voor het project nodig hebt. Bespreek de verschillende technologieën om te ontdekken welke geschikt zijn voor de assemblage.

U moet ook ervoor zorgen dat uw PCB-leverancier uw behoeften begrijpt en uw klantverwachtingen kan waarmaken.

U wilt misschien ook een paar woorden wisselen met uw PCB-assembler. Net als het opvragen van tips en suggesties van uw PCB-fabrikant om uw project een succes te maken, biedt het raadplegen van uw PCB-assembler dezelfde voordelen.

De PCB-assembler kan inzichtelijke tips geven over effectief printontwerp en u op de hoogte brengen van huidige en verbeterde technieken en materialen. U kunt ook te weten komen wat de huidige PCB-assemblage-trends zijn om in uw project te implementeren.

3. Maak De Fout Niet Om DFM / DFA Check Te Vermijden

Wilt u dat uw PCB's foutloos zijn en functioneren op hun optimale capaciteit?

Het antwoord zal ongetwijfeld ja zijn, want niemand wil een defecte partij PCB's produceren. Een manier om de nauwkeurigheid van uw PCB-ontwerp en -functie te garanderen, is het uitvoeren van een DFM- of DFA-check. De meeste professionele PCB-assemblers bieden DFM-tests aan voor validatie en het voldoen aan standaardrichtlijnen.

Een DFM-check zorgt ervoor dat u de fouten in uw PCB-ontwerp in een vroege fase kunt identificeren, zodat u kostbare fouten en assemblagevertragingen kunt elimineren. DFM is een uitgebreide test die de foutieve voetafdruk van elektronische componenten detecteert.

Door de problemen vóór het assemblageproces te identificeren, stelt DFM u in staat uw fouten te rectificeren voordat u ze naar assemblage stuurt.

De test onthult ook eventuele onnodige, ontbrekende en potentiële problemen. Deze omvatten onnauwkeurige afstanden tussen componenten, voetafdrukcorroboratie, component-tot-component spacing, component-tot-rand spacing, eerste pin indicatie, componentpolariteit, katodemerk voor de diode, enz.

Een andere fout die veel ontwerpers maken, is het toewijzen van zeer weinig ruimte tussen de componenten. Een DFM-check kan dergelijke fouten effectief detecteren en helpen een functionele en kwalitatieve partij PCB's te creëren die niet mislukken of kortsluitingen veroorzaken.

Het doel van DFM is om kosten te verlagen, levering te versnellen en productkwaliteit te verbeteren. DFM stelt u in staat om de geschikte componenten voor toepassing te kiezen en uw gewenste resultaat te bereiken, aangezien zelfs kleine fouten tot grote verliezen kunnen leiden die klanttevredenheid beïnvloeden. Het bespaart u ook de kosten en tijd die nodig zijn voor herwerk.

U wilt DFM misschien uitvoeren door ervaren ingenieurs die op de hoogte zijn van industriestandaarden en een scherp oog voor details hebben. Meestal hoeft u u geen zorgen te maken over DFM, omdat uw PCB-assembler het waarschijnlijk uitvoert wanneer u uw ontwerp overhandigt.

4. Voer Inspectie Van De Assemblagematerialen Uit

PCB-assemblageproces gaat over het plaatsen van de verschillende componenten op de print. Of u kunt ze ook zelf aanleveren. Ongeacht welke optie u kiest, is het imperatief om de details te inspecteren om de PCB te assembleren.

Een professionele PCB-assembler zal hun kwaliteitscontrole-afdeling hebben die verantwoordelijk is voor het evalueren van de inkomende materialen. De ingenieurs zullen grondig inspecteren om te verzekeren dat de componenten functioneel zijn en op uw PCB zonder enige storingen gebruikt kunnen worden.

De verschillende aspecten van kwaliteitscontrole-inspectie omvatten datumcodeverificatie, materiaal operationele testen, en andere tests om te verzekeren dat de componenten in perfecte werkende orde zijn. Herziening van materialen stelt ingenieurs in staat om alleen kwalitatieve componenten te gebruiken, wat resulteert in een verlengde houdbaarheid van uw PCB's.

Enkele van de aspecten die door ingenieurs voor inkomende materialen worden gecontroleerd zijn:

• Hoeveelheid en modelnummers in overeenstemming met de BOM-lijst

• Gebruik van multimeter, testframe en andere methoden om steekproeftesten uit te voeren

• Deformatie, oxidatie of gebroken delen van complexe componenten zoals IC

Als u discrepanties in het inkomende materiaal vindt, moet u ze onmiddellijk aan uw leverancier terugsturen, zodat ze ze onmiddellijk kunnen vervangen. Als u een professionele PCB-assembler heeft ingehuurd, hoeft u u geen zorgen te maken over vervanging, omdat het de verantwoordelijkheid van het bedrijf is.

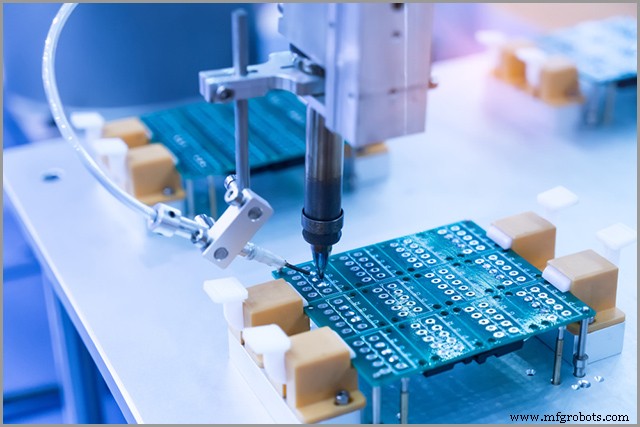

5. SMT Soldeerpasta Screening

PCB-assemblageproces begint met de toepassing van soldeerpasta op de kaale print. Als u heeft gezien hoe een T-shirt wordt geprint met een zeef, dan heeft u een redelijk beeld van hoe het proces werkt.

Wij bieden diensten aan zoals PCB-fabricage, PCB-assemblage (SMT-apparaten. In plaats van een zeef te gebruiken, wordt een dunne roestvrijstalen schabloon over de PCB geplaatst. De schabloon bedekt de hele print, waardoor alleen de pads onbedekt blijven om de WellPCB te monteren; wij hebben professionals en experts die de juiste vaardigheden hebben om uw PCB-behoefte tot leven te wekken. Het proces wordt gedaan met een machine waarbij de schabloon over de print wordt gehouden met een mechanische bevestiging. Een applicateur neemt het dan over en verdeelt de soldeer zorgvuldig door over de print te bewegen.

Soldeer wordt alleen aangebracht op de open ruimtes waar de SMT-componenten gemonteerd zullen worden. Het proces moet herhaald worden aan de andere kant van de print als u te maken heeft met dubbelzijdige PCB's.

De soldeerpasta is gemaakt van poedermetaal soldeer gecombineerd met flux wat het hechtingseigenschappen geeft. Het is doorgaans grijs en houdt de verschillende componenten op hun plek door ze te smelten. De aard van de toepassing en het gebruik van de PCB bepaalt de samenstelling van de soldeerpasta. Over het algemeen bevat het variërende percentages koper, tin en zilver.

Na het soldeerproces inspecteren ingenieurs de print om te verzekeren dat de soldeer alleen op de bedoelde plekken is aangebracht. Ze zullen ook de hoeveelheid soldeer over de pads controleren om voldoende hoeveelheden te garanderen die gebruikt zijn om de componenten te installeren.

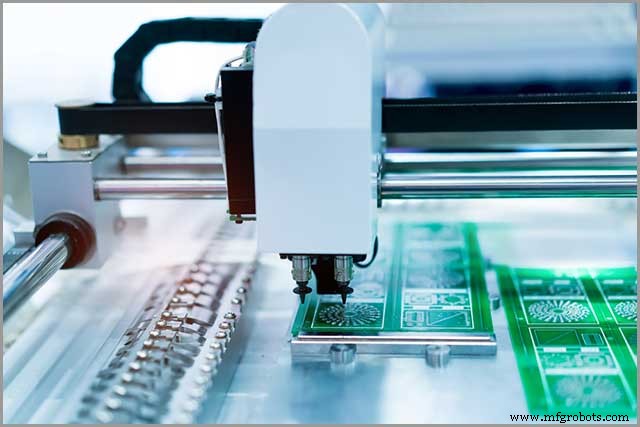

6. PCB-Assemblageproces—Pick, En Place Surface Mounted Devices (SMD)

Nadat de soldeer op de pads geplaatst is, is het nu de beurt om de daadwerkelijke SMD-componenten op de kussens te identificeren. SMD's komen niet met poten of pooten zoals through-hole apparaten en worden op de PCB gesoldeerd. SMD's zijn de meest voorkomende niet-connector componenten die in PCB's gebruikt worden.

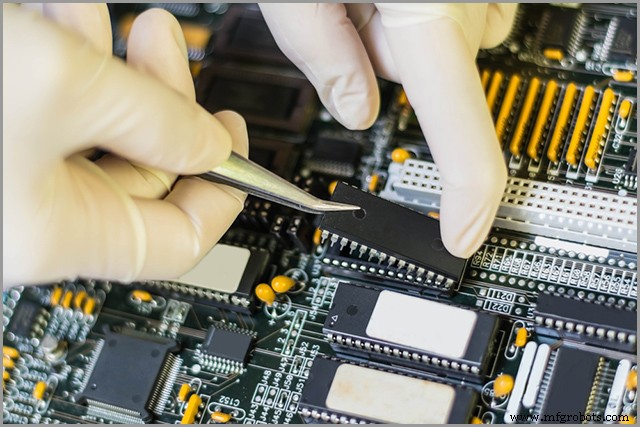

In oude tijden zouden ingenieurs elke component met pincetten pikken en plaatsen, wat lang zou duren en vermoeidheid veroorzaken. Dankzij technologie hebben we bekwame machines die 'pick and place' SMD op doeltekenpads.

De machines pikken de componenten meestal op met een vacuum en lijnen de PCB uit. Vervolgens plaatsen ze de SMD's precies op de gekozen coördinaten van de PCB op de soldeer. U moet misschien deze stap in meerdere typen uitvoeren, gebaseerd op de hoeveelheid SMD's die u van plan bent te gebruiken.

Voor dubbelzijdige PCB's moet u het 'pick and place'-proces één kant per keer uitvoeren. Het resultaat is nauwkeuriger en consistenter dan menselijke inspanning en ook geschikt voor massaproductie. Bovendien moeien machines niet en hoeven niet te slapen en kunnen ze rond de klok werken.

Technologie heeft componentenplaatsing snel en gemakkelijk gemaakt, en alles wat u hoeft te doen is de machines correct te programmeren om SMD's te pikken en te plaatsen.

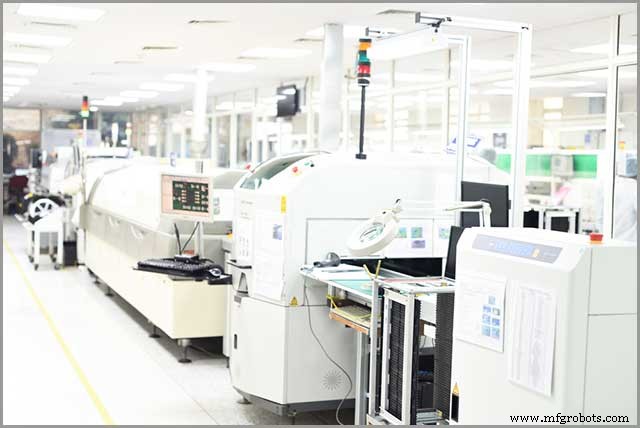

7. PCB-Assemblageproces—SMD's Bevestigen Met Reflow Solderen

De SMD's zitten nu op de pads, en de volgende stap is ervoor te zorgen dat ze adequaat bevestigd zijn. Dat betekent dat u de soldeer moet verwarmen en verharden in een proces genaamd reflow solderen.

De PCB's worden op een transportband door een industriële oven getransporteerd die de PCB's opwarmt tot temperaturen van 480 graden Fahrenheit. De soldeer in de soldeerpasta smelt als gevolg, terwijl de PCB's op de band blijven bewegen.

Vervolgens worden de PCB's blootgesteld aan een serie koelere verwarmers, zodat de gesmolten soldeer kan afkoelen en correct verharden. Nu heeft u de SMD's permanent op de pads bevestigd!

Een kritieke overweging over deze stap is dat de SMD's bij veel hogere temperaturen worden verhit dan handmatig en golfsolderen. Maar u hoeft niets te vrezen, want hedendaagse SMD's zijn geschikt om extreme reflow-solderingtemperaturen te weerstaan.

Onthoud dat u deze technologie niet kunt gebruiken voor veel through-hole componenten vanwege het betrokken warmteprofiel. U moet ze bevestigen met golf- of handmatig solderen.

U moet ook stencilen en reflowen voor elke kant van dubbelzijdige PCB's apart uitvoeren. Begin met de kant die kleine en minder componenten heeft, en zorg dan voor de andere kant.

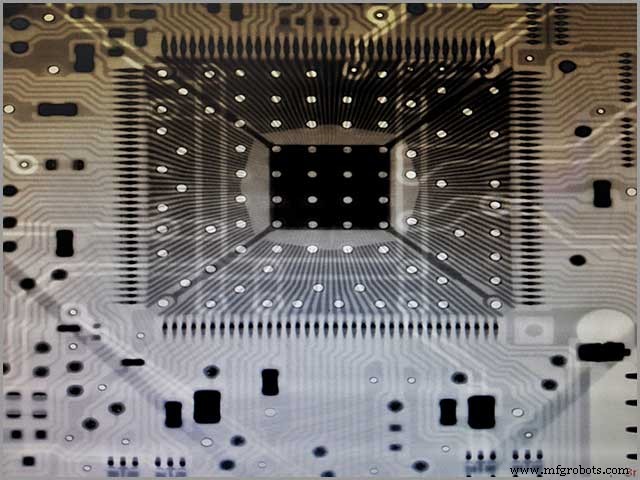

8. PCB-Assemblageproces— Tijd Voor X-Ray Inspectie

X-ray inspectie wordt uitgevoerd om kwaliteitsdefecten en andere gebreken te detecteren na het reflow-solderproces. Het wordt ook gebruikt voor pre-flow solderinspectie en voor kaale printen tijdens het fabricageproces.

De X-stralen creëren een digitale afbeelding van de soldeerverbindingen door door de silicium van de SMD's heen te gaan en af te kaatsen op het metaal in de soldeer. U kunt de hulp van beeldverwerkingsoplossingen inroepen om de afbeeldingen te analyseren.

De hoge-concentratie kenmerken van de PCB verschijnen als een donkere afbeelding, waardoor u de kwaliteit van de soldeerverbinding kunt beoordelen met een kwantitatieve benadering. Hetzelfde kan ook gebruikt worden om de naleving van industriestandaarden te bepalen.

De X-ray inspectiemethode wordt voornamelijk gebruikt voor gelaagde en complexe PCB's, omdat u door de lagen heen kunt kijken. U kunt de techniek ook gebruiken om de leidende oorzaak van andere defecten te bepalen, zoals foutief reflow-profiel, onvoldoende hoeveelheid soldeerpasta, onjuiste componentenplaatsing, en meer.

X-ray inspectie is een integraal deel van het PCB-assemblageproces voordat de eindinspectie wordt uitgevoerd. Het weglaten van deze stap kan resulteren in kortsluitingen, lossen van componenten, en verminderde houdbaarheid van de PCB.

9. PCB-Assemblageproces—Afsluiten Met Eindinspectie

Een betrouwbare PCB-assembler wil altijd de hoogste kwaliteit vakmanschap leveren, zodat klanten nooit de kans krijgen te klagen! Veel PCB-bedrijven voeren eindinspecties en X-ray inspecties uit om foutloze en functionele PCB's te garanderen.

Een van de tests omvat Geautomatiseerde optische inspectie, die uw PCB automatisch scant met camera's om kwaliteitsfouten en catastrofale fouten te detecteren.

De technologie gebruikt camera's geplaatst op verschillende hoeken om defecten te vinden zoals ontbrekende soldeer, onnauwkeurige componentenplaatsing, en kortsluitingen in soldeer. Alle fouten opsporen met een enkele techniek via één interface. U kunt een groot aantal PCB's in korte tijd verwerken met de technologie.

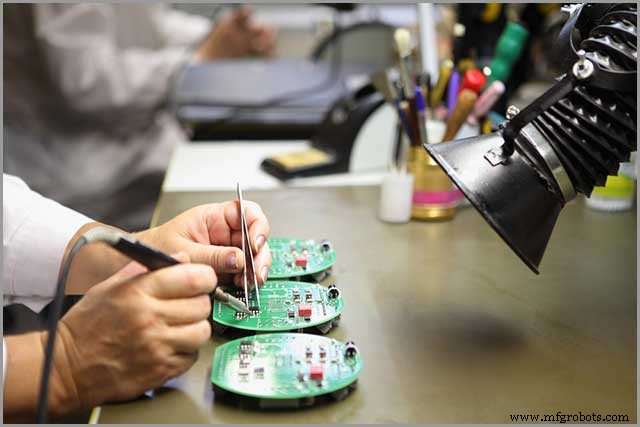

U kunt ook handmatige inspectie overwegen, wat nog steeds gebruikt wordt voor een kleine partij PCB's in de PCB-industrie. De visuele inspectie in persoon is ideaal om defecten te vinden, maar vereist tijd en veroorzaakt spanning voor de ingenieurs.

De eindinspectierondte kan ook andere tests omvatten zoals In-Circuit Testing (ICT) en Functionele Circuit Testing (FCT) om de functionaliteit van de elektrische verbindingen te controleren. De tests kunnen extra kosten, maar zorgen ervoor dat de bron van elke fout gelokaliseerd kan worden.

Conclusie

PCB-assemblage is een veelzijdig proces dat efficiënt is geworden door de vooruitgang in technologie en robotica. Nu is er minder ruimte voor fouten, en de meeste partijen PCB zijn volledig functioneel. Toch moet u de overwegingen die we bespraken in gedachten houden om ervoor te zorgen dat uw PCB-assemblageproces soepel verloopt.

Het zou helpen om duidelijke communicatie met uw klant en PCB-assembler te vestigen, DFM-checks uit te voeren en inkomend materiaal te inspecteren. Het gebruik van machines maakt componentenplaatsing nauwkeurig, terwijl reflow-solderen de SMD's succesvol op de PCB's bevestigt.

Ten slotte voert u de inspectierondes uit, en u bent klaar!

U wilt dat uw WellPCB state-of-the-art technologie en geavanceerde apparatuur gebruikt om de best-in-class producten met handelsmerk kwaliteit te leveren.
