AWG & SWG Draadmaat Omrekenaar – Nauwkeurige mm, inch en kcmil Berekeningen

AWG en SWG Maat Omrekening Calculator met Formule, Grafiek & Tabel

Standard Wire Gauge "SWG" Calculator

De volgende American Wire Gauge "AWG" en Standard Wire Gauge "SWG" calculators berekenen de draaddiameter in mm, inches, de dwarsdoorsnede in mm2, inches2 en kcmil of MCM.

Om de waarden te berekenen, selecteer of voer de AWG/SWG maat in en klik op de "Berekenen" knop om het resultaat te krijgen van verschillende eigenschappen van SWG/AWG kabels en draden zoals diameter in millimeters "mm" en inches "in", dwarsdoorsnede in vierkante millimeter "mm2", vierkante inches "in2" en kilo Circular Mils "kcmil of MCM".

Gerelateerde Calculators:

  • American Wire Gauge "AWG" Calculator – AWG Maat Grafiek & Tabel
  • Standard Wire Gauge "SWG" Calculator – SWG Maat Grafiek & Tabel
  • AWG
  • SWG

American Wire Gauge Omrekening

Standard Wire Gauge Omrekening

Goed om te weten:

  • AWG of American Wire Gauge is ook bekend als "Brown and Sharpe Wire Gauge" en wordt in Noord-Amerika gebruikt voor draadmaatbepaling.
  • SWG of Standard Wire Gauge wordt gebruikt voor draadmaatbepaling en eigenschappen en is ook bekend als "British Standard Wire Gauge", "British Standard Gauge" of "Imperial Wire Gauge".

Gerelateerde Calculators:

  • Elektrische Draad & Kabel Maat Calculator (Koper & Aluminium)
  • Draad & Kabel Maat Calculator in AWG

AWG & SWG Draadmaat Omrekenaar – Nauwkeurige mm, inch en kcmil Berekeningen



AWG/SWG Draaddiameter in mm & Inch, Oppervlakte in mm2, inch2 & kcmil Berekeningen

De volgende SWG/AWG draadmaat omrekenformules en vergelijkingen kunnen gebruikt worden om de waarden van draden en kabels gemakkelijk te meten.

Draaddiameter Oppervlakte in "mm" Berekening

dn = 27 x 10-3 x 92(36-n)/39

Draaddiameter in "inches" Berekening

dn = 5 x 10-3 x 92(36-n)/39

Draad Dwarsdoorsnede in "mm2" Berekening

An = 12.668 x 10-3 x 92(36-n)/19.5

Draad Dwarsdoorsnede in "inches2" Berekening

An = 19635 x 10-6 x 92(36-n)/19.5

Draad Dwarsdoorsnede in "kcmil" Berekening

An = 0.025 x 92(36-n)/19.5

Waarbij:

  • n = Nummer van de draadmaat in AWG/SWG.
  • d = De draaddiameter in inches, mm, inches2, & mm2 respectievelijk.
  • An = Dwarsdoorsnede van "n" maat draadgrootte in inches2, "mm2" & kcmil respectievelijk.
  • R = Weerstand van de draad in Ω/kft & Ω/km respectievelijk.
  • ρ = rho = specifieke weerstand in (Ω·m).

Gerelateerde Artikelen

  • Hoe de Geschikte Maat van Kabel & Draad te Vinden voor Elektrische Bedrading Installatie? Voorbeelden in Brits en SI Systeem
  • Kabel Maat Berekening voor LT & HT Motoren

AWG/SWG "mm" & "Inches" Omrekening Grafiek & Tabel

De volgende AWG en SWG tabel toont de SWG/AWG draadmaten gauge nummers en diameter in millimeter en inches, de dwarsdoorsnede in vierkante millimeters, vierkante inches, en kcmil of MCM.

AWG Diameter Dwarsdoorsnede SWG Diameter Dwarsdoorsnede
mm inch mm2 Inch2 kcmil mm inch mm2 Inch2 kcmil
0000 (4/0) 11.6840 0.4600 107.2193 0.1662 211.6000 7/0 12.700 0.500 126.6769 0.1963 250
000 (3/0) 10.4049 0.4096 85.0288 0.1318 167.8064 6/0 11.786 0.464 109.0921 0.1691 215
00 (2/0) 9.2658 0.3648 67.4309 0.1045 133.0765 5/0 10.973 0.432 94.5638 0.1466 187
0 (1/0) 8.2515 0.3249 53.4751 0.0829 105.5345 4/0 10.160 0.400 81.0732 0.1257 160
1 7.3481 0.2893 42.4077 0.0657 83.6927 3/0 9.449 0.372 70.1202 0.1087 138
2 6.5437 0.2576 33.6308 0.0521 66.3713 2/0 8.839 0.348 61.3643 0.0951 121
3 5.8273 0.2294 26.6705 0.0413 52.6348 0 8.230 0.324 53.1921 0.0824 105
4 5.1894 0.2043 21.1506 0.0328 41.7413 1 7.620 0.300 45.6037 0.0707 90.0
5 4.6213 0.1819 16.7732 0.0260 33.1024 2 7.010 0.276 38.5989 0.0598 76.2
6 4.1154 0.1620 13.3018 0.0206 26.2514 3 6.401 0.252 32.1780 0.0499 63.5
7 3.6649 0.1443 10.5488 0.0164 20.8183 4 5.893 0.232 27.2730 0.0423 53.8
8 3.2636 0.1285 8.3656 0.0130 16.5097 5 5.385 0.212 22.7735 0.0353 44.9
9 2.9064 0.1144 6.6342 0.0103 13.0927 6 4.877 0.192 18.6793 0.0290 36.9
10 2.5882 0.1019 5.2612 0.0082 10.3830 7 4.470 0.176 15.6958 0.0243 31.0
11 2.3048 0.0907 4.1723 0.0065 8.2341 8 4.064 0.160 12.9717 0.0201 25.6
12 2.0525 0.0808 3.3088 0.0051 6.5299 9 3.658 0.144 10.5071 0.0163 20.7
13 1.8278 0.0720 2.6240 0.0041 5.1785 10 3.251 0.128 8.3019 0.0129 16.4
14 1.6277 0.0641 2.0809 0.0032 4.1067 11 2.946 0.116 6.8183 0.0106 13.5
15 1.4495 0.0571 1.6502 0.0026 3.2568 12 2.642 0.104 5.4805 0.0085 10.8
16 1.2908 0.0508 1.3087 0.0020 2.5827 13 2.337 0.092 4.2888 0.0066 8.46
17 1.1495 0.0453 1.0378 0.0016 2.0482 14 2.032 0.080 3.2429 0.0050 6.40
18 1.0237 0.0403 0.8230 0.0013 1.6243 16 1.626 0.072 2.0755 0.0041 5.18
19 0.9116 0.0359 0.6527 0.0010 1.2881 15 1.829 0.064 2.6268 0.0032 4.10
20 0.8118 0.0320 0.5176 0.0008 1.0215 17 1.422 0.056 1.5890 0.0025 3.14
21 0.7229 0.0285 0.4105 0.0006 0.8101 18 1.219 0.048 1.1675 0.0018 2.30
22 0.6438 0.0253 0.3255 0.0005 0.6424 19 1.016 0.040 0.8107 0.0013 1.60
23 0.5733 0.0226 0.2582 0.0004 0.5095 20 0.914 0.036 0.6567 0.0010 1.30
24 0.5106 0.0201 0.2047 0.0003 0.4040 21 0.813 0.032 0.5189 0.0008 1.02
25 0.4547 0.0179 0.1624 0.0003 0.3204 22 0.711 0.028 0.3973 0.0006 0.784
26 0.4049 0.0159 0.1288 0.00025 0.2541 23 0.610 0.024 0.2919 0.0005 0.576
27 0.3606 0.0142 0.1021 0.00020 0.2015 24 0.559 0.022 0.2452 0.0004 0.484
28 0.3211 0.0126 0.0810 0.00013 0.1598 25 0.5080 0.020 0.2027 0.0003 0.400
29 0.2859 0.0113 0.0642 0.00010 0.1267 26 0.4572 0.018 0.1642 0.00025 0.324
30 0.2546 0.0100 0.0509 0.00008 0.1005 27 0.4166 0.0164 0.1363 0.00021 0.269
31 0.2268 0.0089 0.0404 0.00006 0.0797 28 0.3759 0.0148 0.1110 0.00017 0.219
32 0.2019 0.0080 0.0320 0.00005 0.0632 29 0.3454 0.0136 0.0937 0.00014 0.185
33 0.1798 0.0071 0.0254 0.00004 0.0501 30 0.3150 0.0124 0.0779 0.00012 0.154
34 0.1601 0.0063 0.0201 0.000031 0.0398 31 0.2946 0.0116 0.0682 0.00010 0.135
35 0.1426 0.0056 0.0160 0.000025 0.0315 32 0.2743 0.0108 0.0591 0.00009 0.117
36 0.1270 0.0050 0.0127 0.000020 0.0250 33 0.2540 0.0100 0.0507 0.00008 0.100
37 0.1131 0.0045 0.0100 0.000016 0.0198 34 0.2337 0.0092 0.0429 0.00007 0.0846
38 0.1007 0.0040 0.0080 0.000012 0.0157 35 0.2134 0.0084 0.0358 0.00005 0.0706
39 0.0897 0.0035 0.0063 0.000010 0.0125 36 0.1930 0.0076 0.0293 0.00004 0.0578
40 0.0799 0.0031 0.0050 0.000008 0.0099 37 0.1727 0.0068 0.0234 0.00003 0.0462
. . . . . . . . . . . . . . . . . . 38 0.1524 0.0060 0.0182 0.000028 0.0360
. . . . . . . . . . . . . . . . . . 39 0.1321 0.0052 0.0137 0.000021 0.0270
. . . . . . . . . . . . . . . . . . 40 0.1219 0.0048 0.0117 0.00001809 0.0230
. . . . . . . . . . . . . . . . . . 41 0.1118 0.0044 0.0098 0.00001522 0.0194
. . . . . . . . . . . . . . . . . . 42 0.1016 0.004 0.0081 0.00001257 0.0160
. . . . . . . . . . . . . . . . . . 43 0.0914 0.0036 0.0066 0.00001017 0.0130
. . . . . . . . . . . . . . . . . . 44 0.0813 0.0032 0.0052 0.00000805 0.0102
. . . . . . . . . . . . . . . . . . 45 0.0711 0.0028 0.0040 0.00000615 0.00784
. . . . . . . . . . . . . . . . . . 46 0.0610 0.0024 0.0029 0.00000453 0.00576
. . . . . . . . . . . . . . . . . . 47 0.0508 0.0020 0.0020 0.00000314 0.00400
. . . . . . . . . . . . . . . . . . 48 0.0406 0.0016 0.0013 0.00000201 0.00256
. . . . . . . . . . . . . . . . . . 49 0.0305 0.0012 0.0007 0.00000113 0.00144
. . . . . . . . . . . . . . . . . . 50 0.0254 0.0010 0.0005 0.00000078 0.00100

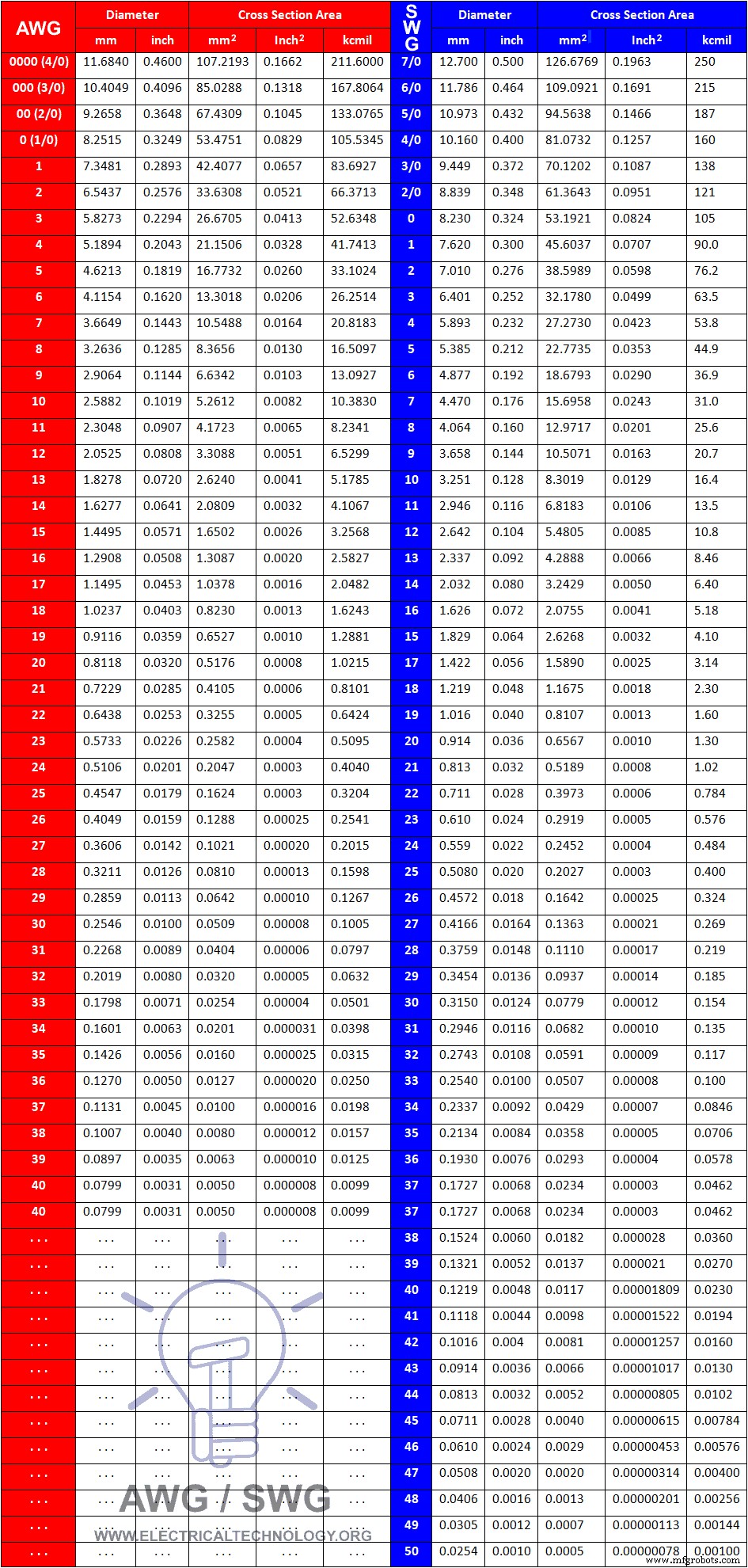

Hier is de AWG en SWG draadmaat grafiek in afbeeldingsformaat als u deze later wilt downloaden.
