AWG – American Wire Gauge Tabel – Draadgrootte & Ampère Waarde Tabel

American Wire Gauge "AWG" is een van de belangrijke en standaard hulpmiddelen in de VS NEC (National Electrical Codes) gebruikt voor het dimensioneren van verschillende kabels en draden voor diverse toepassingen. Vergelijkbaar met de SWG (Standard Wire Gauge) die in het VK gebruikt wordt, wordt AWG gebruikt om de belastbaarheid van koperen en aluminium draden voor elektrische bedradingsinstallaties te bepalen.

AWG-tabellen en -grafieken zijn handige methoden om de stroomdraagcapaciteit van een geleider, zijn diameter, weerstand, maximale stroom in ampères en andere belangrijke parameters en kenmerken te specificeren.

AWG – American Wire Gauge

Het is onmogelijk om de exacte hoeveelheid weerstand in ohms van een draad met een specifieke lengte voor een precieze draaddiameter te meten. Daar heeft de AWG (American Wire Gauge) sinds 1857 een belangrijke rol in gespeeld.

De AWG wordt gebruikt om de diameter van een specifieke geleider (zoals massief, verplet, rond en niet-ferro (legeringen of metalen die geen nennenswaardige hoeveelheden ijzer bevatten) materialen, bijv. Aluminium, Koper etc.) precies te meten. Een van de belangrijkste rollen van American Wire Gauge is het meten van de stroomdraagcapaciteit in Ampères van draad (ook wel Draadbelastbaarheid = Het maximale bedrag aan stroom dat een geleider continu kan dragen zonder de temperatuurnorm te overschrijden.

Eén ding moet opgemerkt worden over AWG: hoe groter het gehele getal, hoe kleiner de dikte en diameter van de draad. Bijvoorbeeld, 14AWG is een geschikte draad voor een 15Ampere stroomonderbreker, terwijl 8AWG het meest geschikt is voor 40Ampere stroomonderbrekers en lastpunten. Kortom, de belastbaarheid is omgekeerd evenredig met de grootte van AWG gehele getallen (van 0000AWG tot 40AWG); hoe hogere AWG-grootte, hoe lagere belastbaarheid en vice versa.

Goed om te weten: De American Wire Gauge (AWG) is ook bekend als B en S Gauge (Brown & Sharpe Gauge).

De Draadgrootte Meetinstrument

Als u op de werkplek bent en de draadgrootte voor een bepaalde last moet weten, is een van de snelle oplossingen het gebruik van het handige apparaat bekend als draadgrootte meetinstrument. Het is een kleine cirkelvormige schijf waar verschillende veelvoorkomende nummers opgedrukt staan in overeenstemming met specifieke sleuven en gaten.

Om het draadgrootte meetinstrument te gebruiken om de geschikte meetgrootte voor een bepaalde draad te vinden, haalt u de buitenisolatie af en steekt u de draadgeleiter in de sleuf van het meetinstrument een voor een. Als het correct in de sleuf past (niet het gat), is dit de exacte meetgrootte (opgedrukt op die specifieke sleuf) van de draad.

Waarom zijn Draadgrootte Grafieken & Tabellen Belangrijk?

In elk elektrisch installatiesysteem, of nu domestisch of industrieel, is de selectie van de juiste draadgrootte en de passende grootte van de stroomonderbreker zeer belangrijk. Bijvoorbeeld, als u een boiler moet installeren, welke draadgrootte selecteert u? U kunt niet dezelfde draadgrootte voor alle elektriciteitslastpunten en hogere wattage apparaten gebruiken. Als u dat doet, kan de kleine draad voor hogere last heet worden, wat leidt tot verbranding van de draad alsook schade aan de stroomonderbreker en het aangesloten toestel. Daar hebben we een AWG-instrument en gerelateerde grafieken en tabellen voor nodig.

Op basis van de draadgrootte tabel kunt u een "8 AWG" draadgrootte en 50A stroomonderbreker selecteren voor 240V, 9000W, 240V boiler-element vermogen. We zullen een opgelost voorbeeld en de gerelateerde AWG-draadgrootte tabel hiervoor in de volgende secties tonen.

Gerelateerde Calculators:

• Draad & Kabel Grootte Calculator in AWG
• Elektrische Draad & Kabel Grootte Calculator (Koper & Aluminium)

Draadgrootte Grafiek & Tabel – AWG Meetgrootte

De gehele getallen (als nummers) opgedrukt op de American Wire Gauge tonen de meetgrootte. In AWG zijn er in totaal 44 meetgroottes toegewezen aan verschillende nummers. In de lijst met standaardgroottes als gehele getallen is 4/0 (0000) de grootste diameter en 40AWG de kleinste diameter opgedrukt op AWG.

Daarnaast zijn er enkele speciale meetgroottes zoals 0000 (4/0), 000 (3/0), 00 (2/0) gebruikt voor draaddiameter en dikte groter dan 0AWG. In plaats van deze complexe zaken, zijn draadgrootte tabellen en grafieken de alternatieve hulpbronnen gebaseerd op AWG. In deze AWG meetgrafieken tonen de meest voorkomende meetwaarden de verschillende kenmerken van de draad zoals de diameter, oppervlakte, belastbaarheid, weerstand, stroomdichtheid, smeltstroom en temperatuurnormen etc.

De volgende AWG "American Wire Gauge" tabel toont de AWG-grootte en diameter in millimeter "mm" en inches in "in", het doorsnede-oppervlak in mm², inch² en kcmil of MCM en weerstand in ohms per 1000 voet en 1000 meter. De AWG-grootte tabel toont ook de stroom in ampères voor chassis-bedrading en stroomoverdracht toepassing.

Let op: Weerstand van draden in Ω/km en Ω/kft zijn bij 20°C of 68°F.

Hier is de AWG draadgrootte grafiek in afbeeldingsformaat als u deze nodig heeft voor referentie.

Berekening van Draaddiameter in mm & Inch, Doorsnede Oppervlak in mm², inch² & kcmil & Weerstand vanuit AWG Grootte

Draaddiameter in millimeters "mm".

Dₙ = 27 × 10⁻³ × 92^(36-n)÷39

of

D_AWG = 8.251 × e^{-(0.1159) (AWG)} … In millimeters (mm).

Waarbij:

• D = De draaddiameter in millimeter "mm".
• n & AWG = Nummer van de meetgrootte.

Let op: Voor grotere meetgroottes zoals 4/0 (0000), 3/0 (000), 2/0 (00) & 0 (1/0), kunt u de nummers voor AWG gebruiken als -3, -2, -1 en 0 respectievelijk.

Draaddiameter in Inches "in".

Dₙ = 5 × 10⁻³ × 92^(36-n)÷39 … In inches

Waarbij:

• D = De draaddiameter in inches "in".
• n = Nummer van de meetgrootte.

Draad Doorsnede Oppervlak in Vierkante Millimeter "mm²".

Aₙ = (π ÷ 4) × Dₙ²

Aₙ = 12.668 × 10⁻³ × 92^(36-n)÷19.5

Waarbij:

• Aₙ = Doorsnede oppervlak van "n" meetgrootte draad in vierkante millimeters "mm²".
• n = Het nummer "#" van de meetgrootte.
• D = Draad vierkante diameter in "mm²".

Draad Doorsnede Oppervlak in Vierkante Inches "in²".

Aₙ = (π ÷ 4) × Dₙ²

Aₙ = 19635 × 10⁻⁶ × 92^(36-n)÷19.5

Waarbij:

• Aₙ = Doorsnede oppervlak van "n" meetgrootte draad in vierkante inches "in²".
• n = Het nummer "#" van de meetgrootte.
• D = Draad vierkante diameter in "in²".

Draad Doorsnede Oppervlak in kcmil "kilo circular mils".

Aₙ = 1000 × Dₙ² = 0.025 × 92^(36-n)÷19.5

Waarbij:

• Aₙ = doorsnede oppervlak van "n" meetgrootte draad in kcmil.
• kcmil = kilo circular mils.
• n = het nummer van de meetgrootte.
• D = draad vierkante diameter in in².

Let op: kcmil is ook bekend als MCM "duizenden circular mils" d.w.z. 1kcmil = 1MCM = 0.5067 mm².

• 2 MCM ≈ 1 mm²
• 1000 mils = 1 inch

Daarnaast worden MCM en kcmil gebruikt voor grote diameter draden in AWG.

Weerstand per 1000 voet bij 20°C of 68°F:

Rₙ = 0.3048 × 10⁹ × ρ ÷ (25.4² × Aₙ)

Waarbij:

• R = Weerstand van de draadgeleiders in "Ω/kft".
• n = # van de meetgrootte.
• ρ = rho = specifieke weerstand in (Ω·m).
• Aₙ = het doorsnede oppervlak van n #meetgrootte in vierkante inches "in²".

Weerstand per 1000 Meter bij 20°C of 68°F:

Rₙ = 10⁹ × ρ ÷ Aₙ

Waarbij:

• R = Weerstand van de draadgeleiders "in Ω/km".
• n = # van de meetgrootte.
• ρ = rho = specifieke weerstand in (Ω·m).
• Aₙ = het doorsnede oppervlak van n #meetgrootte in vierkante millimeters "mm²".

Draadgrootte Belastbaarheid & Stroomonderbreker Grootte Tabellen Gebaseerd op AWG

Afgeleid van de draadgrootte grafiek en gebaseerd op AWG-groottes, toont de volgende figuur de veelvoorkomende draadgrootte voor verschillende toepassingen.

De volgende AWG-tabel toont de verschillende AWG-meetgroottes en de bijbehorende belastbaarheden en draadtoepassingen.

U kunt de bovenstaande tabel downloaden als referentieblad als volgt:

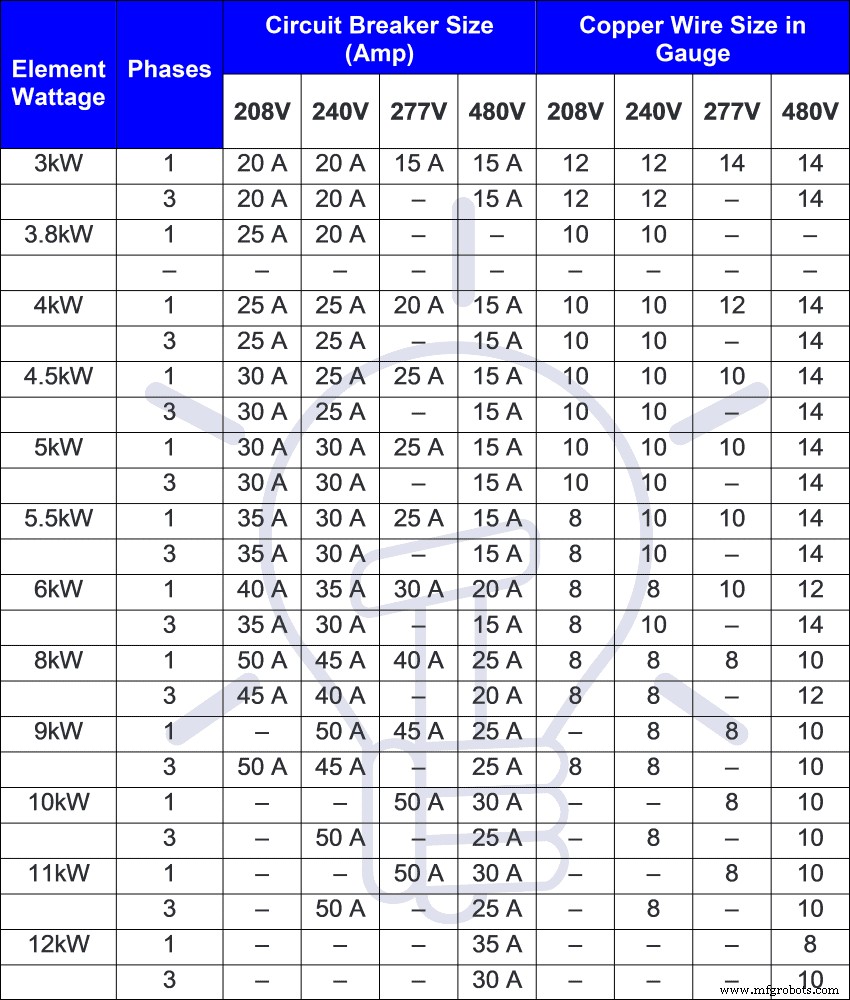

De volgende twee grafieken tonen de geschikte stroomonderbreker groottes in Ampères met draad meetgroottes en verschillende spanningsniveaus.

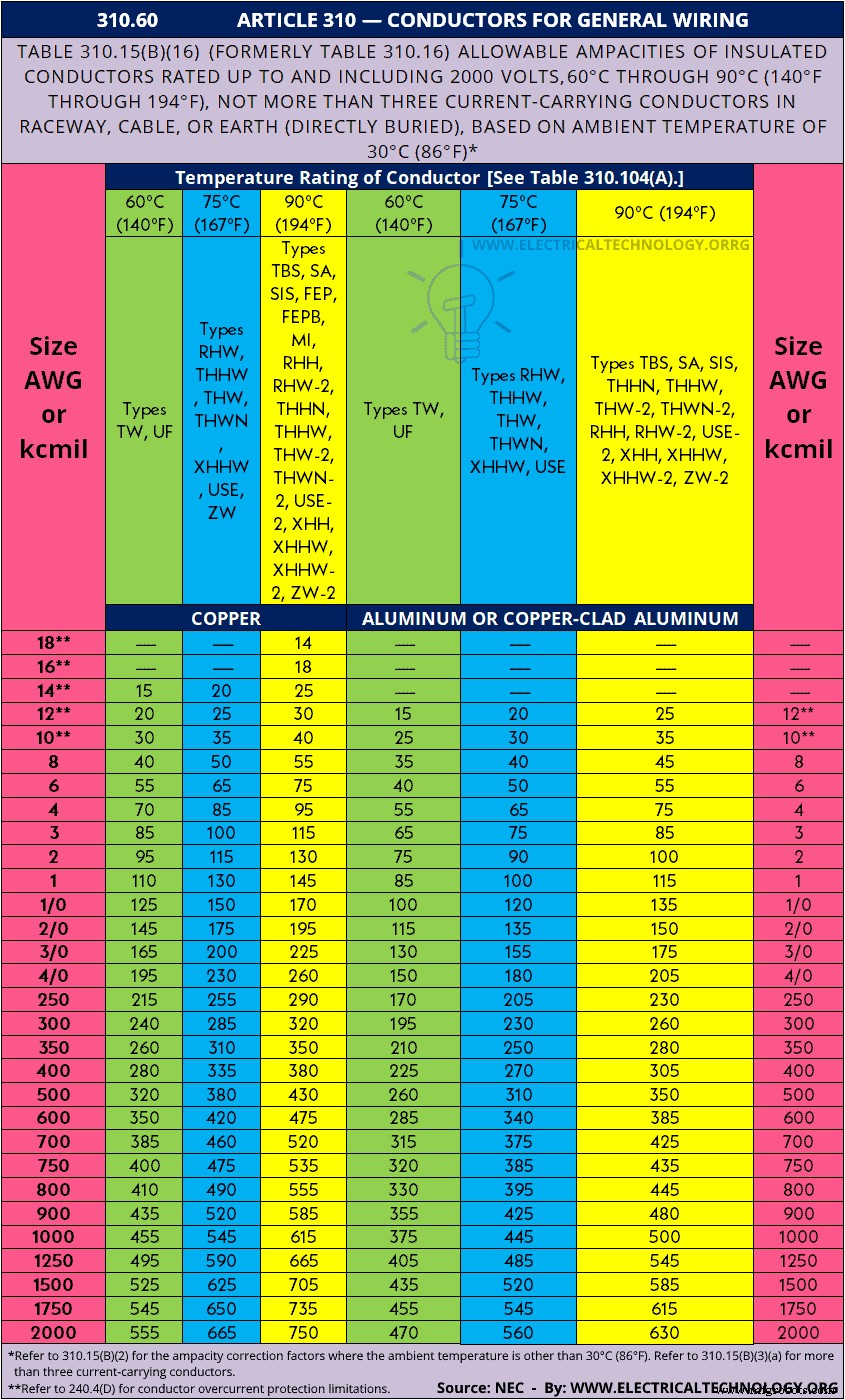

Hier is de NEC tabel als grafiek (afbeeldingsformaat om te downloaden als referentie)
