Automotive gekwalificeerde Hall-sensor biedt hoge lineariteit, thermische stabiliteit

Melexis kondigt de MLX91377 ASIL-ready Hall-sensor-IC aan die geschikt is voor gebruik in veiligheidskritieke autosystemen zoals elektrische stuurbekrachtiging (EPAS). Met een omgevingstemperatuur tot 160°C en een combinatie van hoge lineariteit met uitstekende thermische stabiliteit, inclusief lage offset en gevoeligheidsdrift, ondersteunt de MLX91377 nauwkeurige, betrouwbare koppeldetectie in EPAS-systemen om veilige controle mogelijk te maken bij conventioneel en autonoom rijden.

De MLX91377 is ontwikkeld als Safety Element Out of Context (SEooC), voldoet aan de ISO 26262-norm en is gekwalificeerd voor AEC Q-100 Grade 0. Ondersteunt functioneel veiligheidsniveau ASIL-C in digitale (SENT of SPC) modus en ASIL-B in analoge modus biedt de MLX91377 een hoog niveau van functionele veiligheid, per die, en kan interne storingen detecteren en een veilige toestand ingaan om onbedoeld voertuiggedrag te voorkomen. Het beschikbare TSSOP-16-pakket met dubbele matrijzen breidt dit verder uit door twee volledig redundante matrijzen aan te bieden om ondersteuning voor veiligheidskritieke toepassingen zoals stuur- en remsystemen mogelijk te maken.

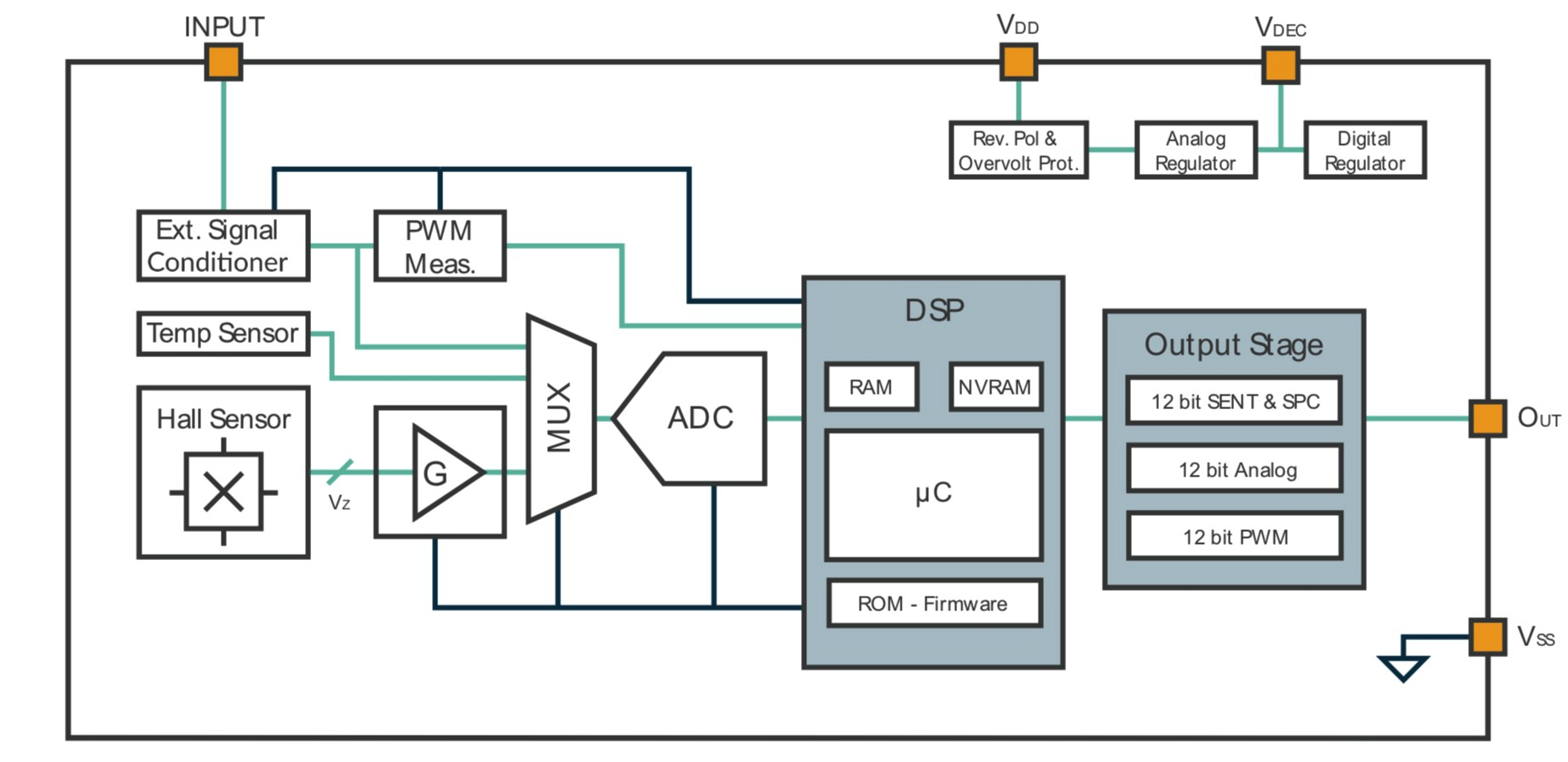

MLX91377 Blokschema (Bron:Melexis)

Naast functionele veiligheidstoepassingen, voldoet de MLX91377 aan een breed scala van auto- en industriële contactloze positiedetectietoepassingen, waaronder stuurkoppelsensoren, acceleratie-, rem- of koppelingspedaalsensoren, absolute lineaire positiesensoren, float-level sensoren, niet- contactpotentiometers, kleine hoek positiesensoren en kleine slag positiesensoren.

Het programmeerbare meetbereik en de meerpuntskalibratie vergroten de flexibiliteit voor ontwerpers, en dankzij de verscheidenheid aan uitvoerprotocollen kan één IC in meerdere toepassingen worden gebruikt, waardoor herkwalificatie-inspanningen en -kosten worden verminderd. Met het Short PWM Code (SPC)-protocol kunnen metingen worden verricht en verzonden bij detectie van een triggerpuls. Zo kunnen maximaal vier MLX91377-sensoren worden gesynchroniseerd tot 2 kHz, waardoor gelijktijdige magnetische metingen met deterministische latentie mogelijk zijn om een ​​hoge nauwkeurigheid te garanderen. Bovendien zorgen de lage ruis en hoge verversingssnelheid voor hoge regellussnelheden, waardoor systemen snelle responstijden kunnen leveren met minimale filtering.

De MLX91377, met zijn 48-bits programmeerbare identificatienummer, is verkrijgbaar in een volledig redundant TSSOP-16-pakket met dubbele matrijzen.
