Analoge IC's bieden minder stroomverbruik en kleinere oplossingen

Met drie nieuwe analoge producten van Maxim Integrated Products kunnen ontwerpers het stroomverbruik en de oplossingsgrootte verder verminderen en de meetnauwkeurigheid verbeteren. De MAX6078A spanningsreferentie-IC, de MAX16155 nanoPower-supervisor en de MAX16160 spanningsmonitor en reset-IC bereiken de beste prestaties in hun klasse voor cloudinfrastructuur, IoT, intelligentie-at-the-edge, on-device AI, evenals slimme en opkomende toepassingen in consumenten-, communicatie-, industriële en medische markten.

Terwijl ontwerpers nieuwe en volgende generatie systemen ontwikkelen voor betere prestaties, kleinere afmetingen en innovatieve mogelijkheden, eisen ze betrouwbare analoge oplossingen om essentiële prestatiefuncties te bieden, zoals precisiemeting en betrouwbare bescherming. Maxim maakt gebruik van expertise op het gebied van circuitontwerp van wereldklasse en unieke geavanceerde procestechnologie om hoogwaardige bouwsteen-IC's te leveren die systeemvooruitgang in meerdere toepassingen ondersteunen.

Maxim heeft drie nieuwe oplossingen toegevoegd aan zijn Essential Analog-portfolio van hoogwaardige analoge IC's met één functie die efficiënte stroomvoorziening, nauwkeurige metingen, robuuste connectiviteit en betrouwbare bescherming bieden.

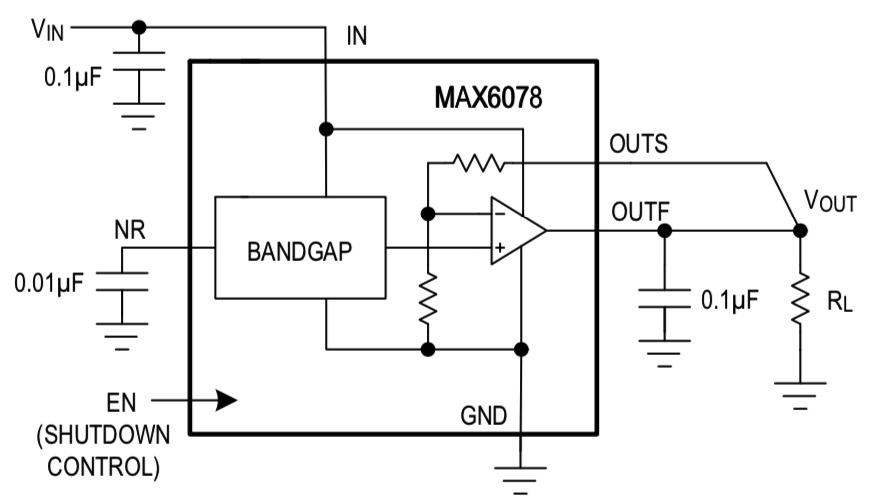

MAX6078A :Precisie spanningsreferentie levert nauwkeurigheid op industrieel niveau met een beperkt batterijvermogen Budget:De MAX6078A heeft een initiële nauwkeurigheid van ± 0,04 procent, 20 procent nauwkeuriger dan vergelijkbare concurrerende apparaten. Met een ruststroom van 15 µA opent de MAX6078A het potentieel voor precisiemetingen op batterijgevoede en energieoogstsystemen. Hij werkt met 6,6x minder stroom dan de meest nabije concurrerende onderdelen en is met 1,458 mm x 1,288 mm 58 procent kleiner dan concurrerende oplossingen.

klik voor grotere afbeelding

Typisch bedrijfscircuit. (Bron:Maxim Integrated)

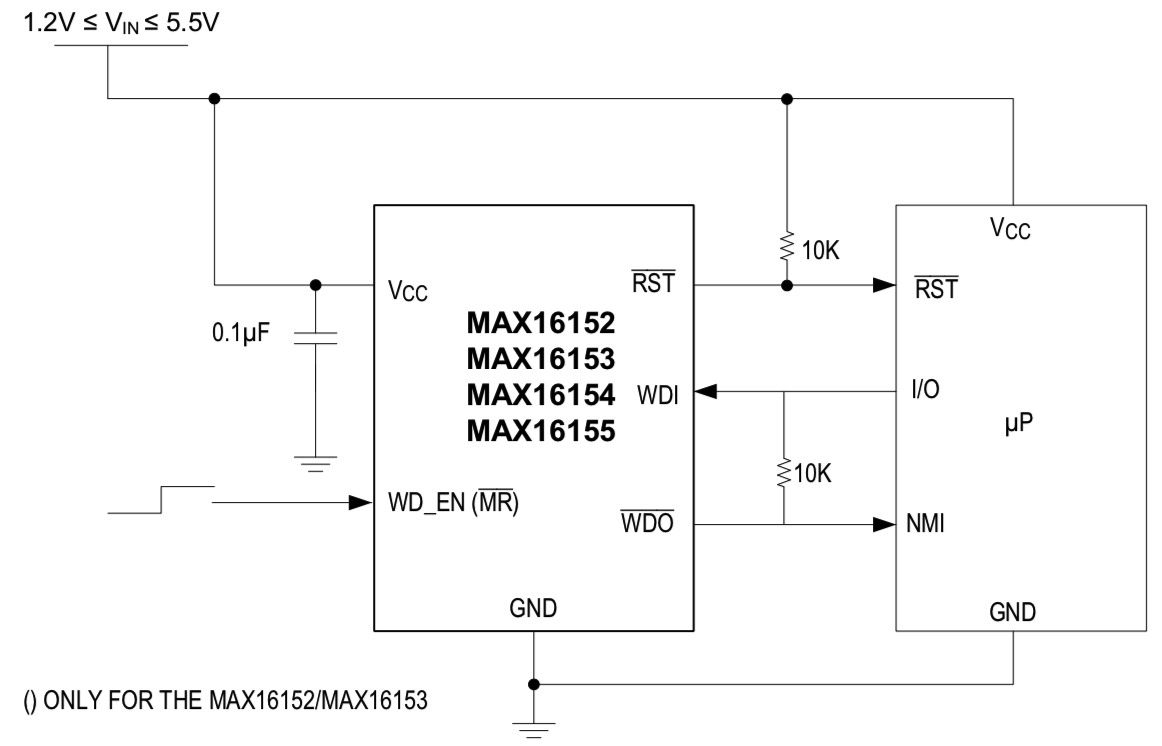

MAX16155 :NanoPower Supervisor met het laagste vermogen in de branche:de MAX16155 verbruikt gemiddeld slechts 400 nA, of slechts 4 procent van de voedingsstroom die concurrerende oplossingen nodig hebben, en biedt betrouwbare systeembescherming voor vrijwel geen stroom. Het zorgt ervoor dat draagbare apparaten met een laag vermogen veilig werken in het geval van een stroomstoring of codefout door een systeemrail te controleren op onderspanningsfouten en het systeem te resetten wanneer het de fout detecteert, samen met een watchdog-timer. De IC wordt geleverd in een klein, 6-pins SOT23-pakket.

klik voor grotere afbeelding

Typisch applicatiecircuit. (Bron:Maxim Integrated)

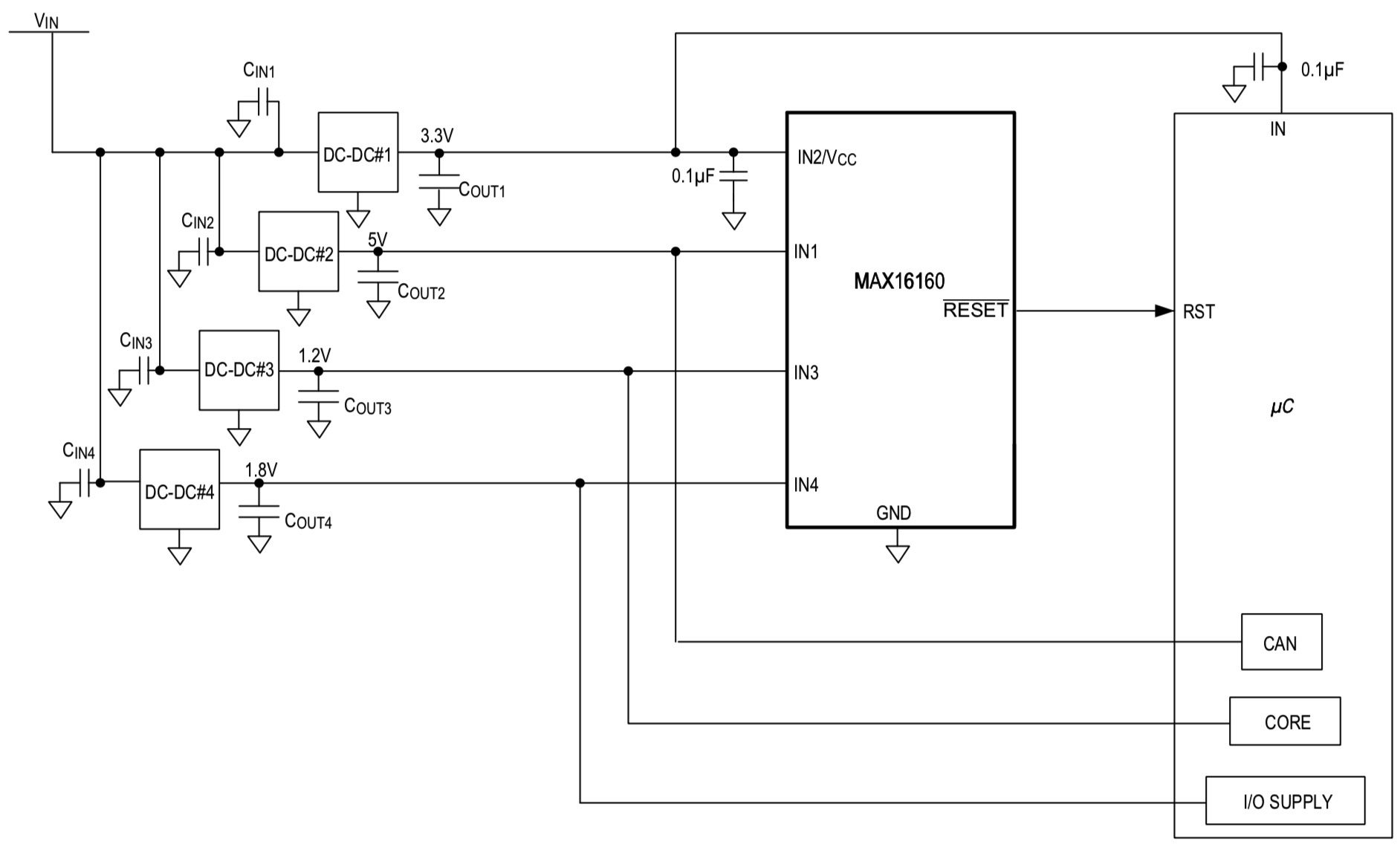

MAX16160 :Nieuwe 4-kanaals spanningsmonitor en reset-IC zonder VCC-rail-opstartvereiste:de MAX16160 is de enige 4-kanaals spanningsmonitor en reset-IC die op unieke wijze reset laag stelt zonder dat VCC-rail nodig is als een van de rails hoger is dan 1V. Het beschikt over de meest betrouwbare opstart- en continue werking van multi-supply-systemen in de branche door de output laag te houden. Deze "no-power power-up" elimineert onbekende systeemstatussen en vermindert aanzienlijk de last voor ontwerpingenieurs om hun power rail-opstart nauwkeurig te sequensen. Met een spanningsbewakingsnauwkeurigheid van ±1 procent voor alle ingangen, is het tot 50 procent nauwkeuriger dan concurrerende aanbiedingen (gewoonlijk ±1,50 procent voor alle ingangen). De WLP met 6 stoten (1,408 x 0,848 mm) is 85 procent kleiner dan die van de naaste concurrent.

klik voor grotere afbeelding

Typisch applicatiecircuit. (Bron:Maxim Integrated)
