Hoe een Auto-Radiator Werkt: Binnenkijken in het Koelsysteem

Elk voertuig vertrouwt op een uitgebreid koelsysteem om de motor te voorkomen van oververhitting. De motor genereert bij belasting hitte tot 200 °C, making temperatuurregerling cruciaal.

Belangrijke componenten zijn de waterpomp, thermostaat, slangen, ventilatoren en de radiator – een warmtewisselaar die motorhitte afvoert.

Lees verder om te begrijpen hoe de radiator functioneert en waarom deze essentieel is voor de betrouwbaarheid van het voertuig.

Wat Is een Radiator?

De taak van de radiator is om overtollige warmte uit de motorcoolant te halen, zodat schade aan kritieke onderdelen wordt voorkomen.

Wanneer de thermostaat merkt dat de coolanttemperatuur boven het ingestelde punt is gestegen, opent hij om het warme vloeistof naar de radiator te laten stromen.

Binnenin de radiator stroomt de coolant door een kern van dunne metalen lamellen die het vloeistof zo veel mogelijk aan de lucht blootstelt. Een ventilator, elektrisch of motorgedreven, blaast lucht over de lamellen, wat de warmteoverdracht naar de atmosfeer versnelt.

Nadat de coolant is afgekoeld, keert hij terug naar de motor, wat de cyclus afsluit.

Kortom: een autoradiator is een warmtewisselaar die de motorvloeistof koelt, wat op zijn beurt de motor beschermt.

Waar Bevindt Zich de Radiator in een Auto?

De radiator zit onder de kap, voor het motorblok. Ernaast ligt het coolantreservoir, dat overloopruimte biedt en een manier om het coolantniveau te controleren.

Hoe Ziet een Radiator Eruit?

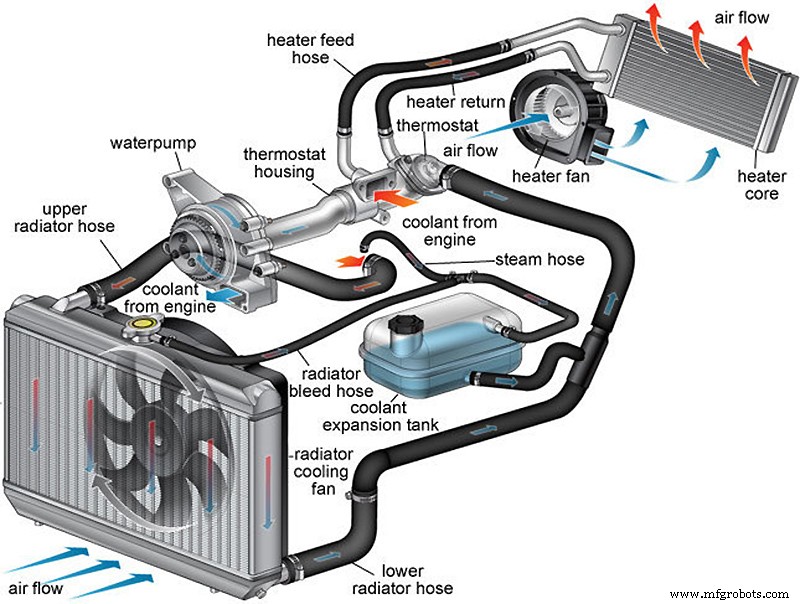

Hieronder een diagram van een typisch autokoelsysteem, met de radiator gehighlight:

Afbeeldingscredit: mechanicalbooster.com

Onderdelen van een Radiator

De radiator bestaat uit verschillende integrale onderdelen, elk met een specifieke rol in warmteafgifte:

• Kern: Het grootste deel – een metalen blok met fijne koellamellen. Warme coolant geeft warmte af aan de lamellen, die het snel in de doorstromende lucht afgeven.

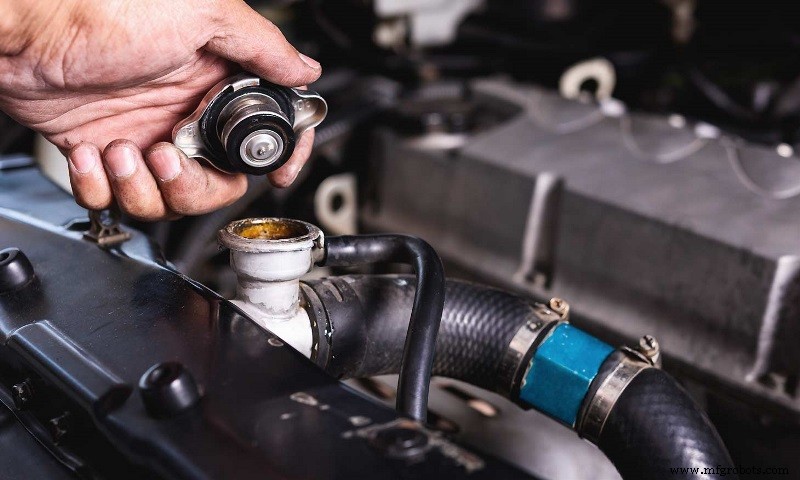

• Drukdop: Houdt de systeemdruk stand, wat het kokpunt van de coolant verhoogt en het circuit dicht houdt.
• Inlaat- & uitlaatstutzen: Het warme vloeistof komt via de inlaat binnen, stroomt door de kern en verlaat via de uitlaat om terug te keren naar de motor.

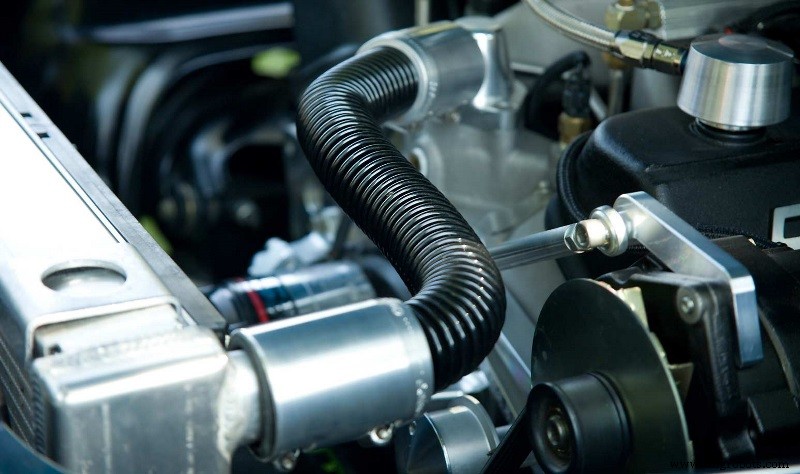

• Radiatorslangen: Flexibele leidingen die coolant tussen motor, radiator en reservoir transporteren.

Overige Belangrijke Koelsysteemcomponenten

Naast de radiator regelen de waterpomp en thermostaat de reis van de coolant.

De thermostaat regelt de temperatuur: hij opent om coolant te laten stromen wanneer de motor heet is en sluit zodra de gewenste temperatuur bereikt is.

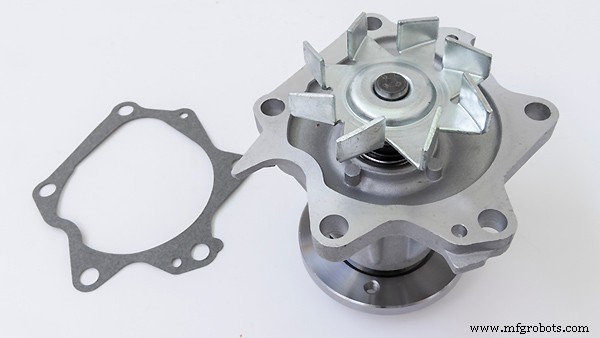

De waterpomp, aangedreven door de serpentineriem van de motor, persst coolant door het systeem. Zijschoppen bewegen het vloeistof efficiënt, terwijl pakkingen en afdichtingen het circuit dicht houden.

Coolant is niet alleen een warmtevoerder; het smeert ook componenten, beschermt tegen corrosie en voorkomt bevriezing.

Lees meer over coolantsamenstelling en voordelen hier.

Signaleren dat uw Radiator Defect Is

In de loop van de tijd kan slijtage en omgevingsinvloed de radiatorprestaties doen achteruitgaan. Let op de volgende waarschuwingssignalen:

• Coolantlekkages: Scheuren of beschadigde naden laten een natte vlek of plas achter onder het voertuig. Laag coolantniveau is vaak de eerste indicator.
• Verkleurde coolant of slib: Normale coolant is dun en groen of geel. Roest of vervuiling kan het bruin of oranje kleuren en verdikken tot slib, wat de koelingsrendement vermindert.
• Herhaalde oververhitting: Een voertuig dat herhaaldelijk boven de 200 °C stijgt, heeft waarschijnlijk een radiator- of algemeen koelsysteemprobleem.

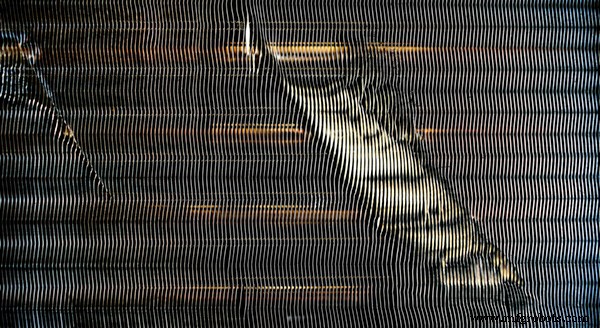

• Gebogen of beschadigde lamellen: Inslag van wegvervuiling of onjuist reinigen kan lamellen vervormen, wat de luchtstroom verstopt en hitte vast houdt.
