LinuxCNC Meesteren: Uitgebreide Gids voor G- en M-Codes voor CNC Machinebesturing

LinuxCNC is een softwaresysteem voor computergestuurde besturing van werktuigmachines zoals freesmachines en draaibanken.
LinuxCNC is gratis software met open broncode.

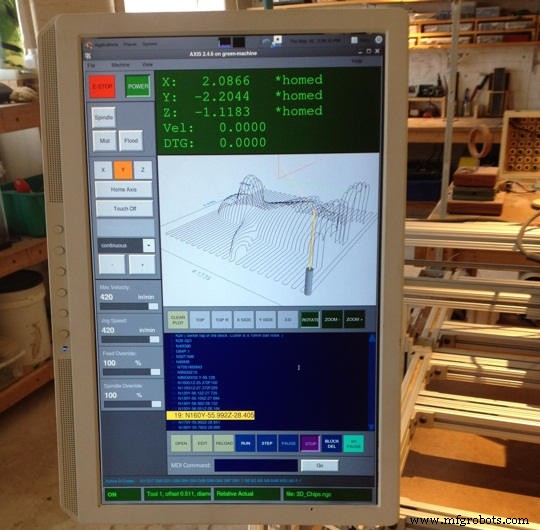

LinuxCNC biedt verschillende grafische gebruikersinterfaces, waaronder één voor touchscreens.

G-Codes

G-Code	Beschrijving
G0	Snelle Lineaire Beweging
G1	Lineaire Voeding
G2	CW Boog Voeding
G3	CCW Boog Voeding
G4	Wachten (Dwell)
G5.1	Kwadratische B-Spline
G5.2 G5.3	NURBs Blok
G7	Diameter Modus (draaibank)
G8	Straal Modus (draaibank)
G10 L1	Stel Werkzeugtabel Invoer In
G10 L10	Stel Werkzeugtabel In, Berekend, Werkstuk
G10 L11	Stel Werkzeugtabel In, Berekend, Spanset
G10 L2	Coördinatenstelsel Oorsprong Instellen
G10 L20	Coördinatenstelsel Oorsprong Instellen Berekend
G17	XY Vlak
G18	ZX Vlak
G19	YZ Vlak
G17.1	UV Vlak
G18.1	WU Vlak
G19.1	VW Vlak
G20	Inch Eenheden
G21	Millimeter Eenheden
G28	Ga naar Vooraf Gedefinieerde Positie
G28.1	Sla Huidige Absolute Positie Op voor G28
G30	Ga naar Vooraf Gedefinieerde Positie
G30.1	Sla Huidige Absolute Positie Op voor G30
G33	Spindelsynchronisatie Beweging
G33.1	Stijf Tappen
G38.2 – G38.5	Tasten (Probing)
G38.2	Tasten naar werkstuk, stop bij contact, signaal fout bij falen
G38.3	Tasten naar werkstuk, stop bij contact
G38.4	Tasten vanaf werkstuk, stop bij verlies contact, signaal fout bij falen
G38.5	Tasten vanaf werkstuk, stop bij verlies contact
G40	Gereedschapsradiuscompensatie Annuleren
G41	Gereedschapsradiuscompensatie Links van Pad
G42	Gereedschapsradiuscompensatie Rechts van Pad
G41.1	Dynamische Gereedschapsradiuscompensatie Links van Pad
G42.1	Dynamische Gereedschapsradiuscompensatie Rechts van Pad
G43	Gereedschapslengtecompensatie
G43.1	Dynamische Gereedschapslengtecompensatie
G49	Annuleren Gereedschapslengtecompensatie
G53	Beweging in Machine Coördinatenstelsel
G54	Selecteer Coördinatenstelsel 1
G55	Selecteer Coördinatenstelsel 2
G56	Selecteer Coördinatenstelsel 3
G57	Selecteer Coördinatenstelsel 4
G58	Selecteer Coördinatenstelsel 5
G59	Selecteer Coördinatenstelsel 6
G59.1	Selecteer Coördinatenstelsel 7
G59.2	Selecteer Coördinatenstelsel 8
G59.3	Selecteer Coördinatenstelsel 9
G61	Exacte Pad Modus (Pad Controle Modus)
G61.1	Exacte Pad Modus (Pad Controle Modus)
G64	Pad Controle Modus met Optionele Tolerantie
G73	Boorcyclus met Spanbreker
G76	Meervoudige Draaicyclus (Draaibank)
G80	Annuleren Vaste Cyclus
G81	Boorcyclus
G82	Boorcyclus met Wachten
G83	Diepgatboorcyclus
G85	Boorcyclus, Voeding Uit
G86	Boorcyclus, Spindle Stop, Snel Uit
G89	Boorcyclus, Wachten, Voeding Uit
G90	Absoluute Afstand Modus
G91	Inkrementele Afstand Modus
G90.1	Absoluute Afstand Modus voor Boog (I, J & K offsets)
G91.1	Inkrementele Afstand Modus voor Boog (I, J & K offsets)
G92	Coördinatenstelsel Offset
G92.1	Annuleren Coördinatenstelsel Offsets
G92.2	Annuleren Coördinatenstelsel Offsets
G92.3	Herstellen As Offsets
G93	Inverse Tijd Modus
G94	Eenheden per Minuut Modus
G95	Eenheden per Omwenteling Modus
G96	Constante Snij Snelheid
G97	RPM Modus
G98	Terug naar Startpositie (Vaste Cyclus Z Terugtrek Modus)
G99	Terug naar R Positie (Vaste Cyclus Z Terugtrek Modus)

M-Codes

M-Code	Beschrijving
M0 M1	Programma Pauze
M2 M30	Programma Einde
M60	Palet Wissel Pauze
M3 M4 M5	Spindelbesturing
M6	Gereedschapswissel
M7 M8 M9	Koelvloeistofbesturing
M48 M49	Voeding / Spindel Overrides In-/Uitschakelen
M50	Voeding Override Besturing
M51	Spindel Override Besturing
M52	Adaptieve Voeding Besturing
M53	Voeding Stop Besturing
M61	Stel Huidig Gereedschapnummer In
M62-M65	Uitgangsbesturing
M66	Ingangsbesturing
M67	Analoge Uitgangsbesturing
M68	Analoge Uitgangsbesturing
M100-M199	Gebruiker Gedefinieerde M-codes

Binaire Operatoren

Operator	Beschrijving
+	Optelling
-	Aftrekking
*	Vermenigvuldiging
/	Deling
OR	Non-exclusieve OF
XOR	Exclusieve OF
AND	Logische EN
MOD	Modulus Operatie
**	Macht Operatie
EQ	Gelijkheid (EQ)
NE	Ongelijkheid (NE)
GT	Streng Groter Dan
GE	Groter Dan of Gelijk Aan
LT	Streng Kleiner Dan
LE	Kleiner Dan of Gelijk Aan

Functies

Functienaam	Functieresultaat
ATAN[Y]/[X]	Vierkwadrant inverse tangens
ABS[arg]	Absoluut Waarde
ACOS[arg]	Inverse Cosinus
ASIN[arg]	Inverse Sinus
COS[arg]	Cosinus
EXP[arg]	e tot de gegeven macht
FIX[arg]	Afgerond Naar Beneden Naar Integer
FUP[arg]	Afgerond Naar Boven Naar Integer
ROUND[arg]	Afgerond Naar Dichtstbijzijnde Integer
LN[arg]	Basis-e Logaritme
SIN[arg]	Sinus
SQRT[arg]	Vierkantswortel
TAN[arg]	Tangens
EXISTS[arg]	Controleer Benoemde Parameter

Woorden Letters

Letter	Betekenis
A	A-as van machine
B	B-as van machine
C	C-as van machine
D	Gereedschapsradiuscompensatie nummer
F	Voedsnelheid
G	Algemene functie (Zie tabel Modale Groepen)
H	Gereedschapslengtecompensatie index
I	X-offset voor bogen en G87 vaste cycli
J	Y-offset voor bogen en G87 vaste cycli
K	Z-offset voor bogen en G87 vaste cycli. Spindel-Bewegingsverhouding voor G33 gesynchroniseerde bewegingen.
M	Diverse functie (Zie tabel Modale Groepen)
N	Regelnummer
P	Wachttijd in vaste cycli en met G4. Sleutel gebruikt met G10.
Q	Voedingstoename in G73, G83 vaste cycli
R	Boogstraal of vaste cyclus vlak
S	Spindelsnelheid
T	Gereedschapsselectie
U	U-as van machine
V	V-as van machine
W	W-as van machine
X	X-as van machine
Y	Y-as van machine
Z	Z-as van machine
/	Blok Verwijderen
()	Commentaar
;	Commentaar
MSG,	Berichten

Veelvoorkomende Foutmeldingen

G-code buiten bereik
Er werd een G-code groter dan G99 gebruikt, het bereik van G-codes in LinuxCNC is 0 – 99. Niet elk getal tussen 0 en 99 is een geldige G-code.

Onbekende G-code gebruikt
Er werd een G-code gebruikt die niet deel uitmaakt van de LinuxCNC G-code taal.

i,j,k woord zonder Gx om het te gebruiken
i, j en k woorden moeten op dezelfde regel gebruikt worden als de G-code.

Kan geen aswaarden gebruiken zonder een G-code die ze gebruikt
Aswaarden kunnen niet op een regel zonder een modale G-code in werking of een G-code op dezelfde regel.

Bestand geëindigd zonder procentteken of programma-einde
Elk G-code bestand moet eindigen in een M2 of M30 of ingesloten zijn met het procentteken %.
