Arduino-zelfstudie 02:Knoppen en PWM

Welkom bij de tweede Arduino-zelfstudie uit onze Arduino-zelfstudieserie. In deze zelfstudie leren we hoe de digitale invoer- en uitvoerpinnen werken en maken we enkele voorbeelden van het gebruik van knoppen en LED's. We zullen ook leren wat PWM (Pulse Width Modulation) is en voorbeelden maken voor het regelen van de LED-helderheid met PWM.

Dit is een stapsgewijze video-tutorial die gemakkelijk te volgen is. Ook kun je onder de video vinden welke onderdelen we nodig hebben voor deze tutorial en de broncodes van de voorbeelden in de video.

Benodigde onderdelen voor deze zelfstudie

• Arduino-bord ………………………… / AliExpress
• Broodplank en springdraden ………  / AliExpress
• LED …………………………………………
• 220 Ohm Weerstand …………………..

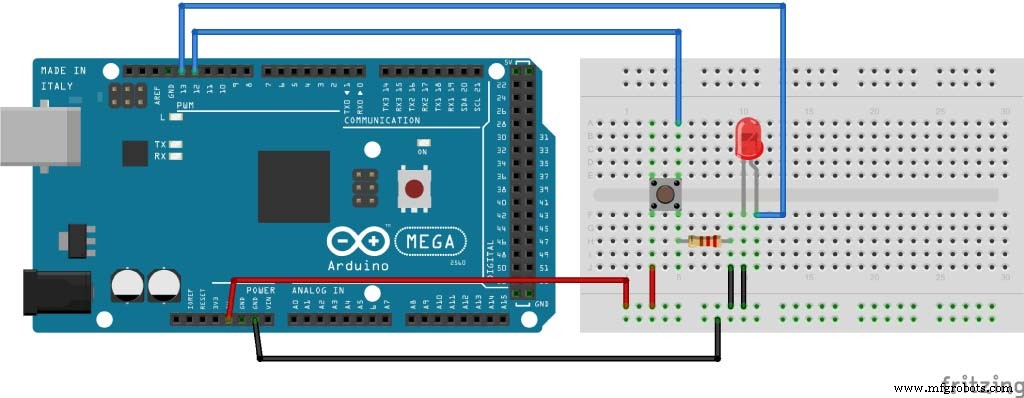

Circuitschema van de voorbeelden

Broncode van het eerste voorbeeld

int button = 12;
int led = 13;

int buttonState = 0;

void setup() {
pinMode(led, OUTPUT);
pinMode(button, INPUT);
}

void loop() {
buttonState = digitalRead(button);
if (buttonState == HIGH)) {
digitalWrite(led, HIGH);
}
else {
digitalWrite(led, LOW);
}
}Code language: Arduino (arduino)

Broncode van het tweede voorbeeld

int led = 13;
int button = 12;

int buttonState =0;
int brightness = 0;
int brightup = 2;

void setup() {
pinMode(led, OUTPUT);
pinMode(button, INPUT);
}

void loop() {
analogWrite(led, brightness);

buttonState = digitalRead(button);

if ( buttonState == HIGH ) {
brightness = brightness + brightup;
}
if ( brightness == 255 ) {
brightness = 0;
}
delay(30);
}Code language: Arduino (arduino)
