VSB Kippenhok Deuropener Reparatie / Upgrade

Over dit project

Bijwerken:

Na 12 maanden gebruik werkt het systeem feilloos! Een of twee keer blokkeerde iets de deur bij het sluiten, maar het systeem detecteerde het en ik zag de rode LED snel knipperen, zodat ik het probleem (een obstakel onder de deur) gemakkelijk kon oplossen.

Ik ben erg blij met deze Arduino-oplossing!

Revisies:

• 2018-01 - kleine toevoeging:ik heb een externe resetknop van het Arduino-bord op de VSB-behuizing toegevoegd, zodat resetten na 'tilt'-toestand een beetje eenvoudiger is.

• 26-04-2017 - codeverbetering en schematische update naar Rev.1.2 vanwege een fout in de bedrading

• 30-03-2017 eerste upload

Kanttekening:

Met een kleine wijziging in de code kun je dit project ook gebruiken voor een 'generiek' Coop Door Opener-systeem.

Van de originele VSB Coop Deuropener gebruik ik alleen de motor en schakelaars.

Waarom dit project?

Een van mijn twee (uitstekende) VSB kippenhok deuropeners was kapot. Dit werd veroorzaakt door het uitzetten van hout door vocht, waardoor de deur niet kon openen.

Als de deur vastloopt bij het sluiten, stopt de motor gewoon maar niet bij het openen! In dat geval blijft de motor voor altijd draaien en vernietigt de Mosfet H-bridge-chips vermoed ik.

Dus stuurde ik een e-mail naar AXT Electronics in Duitsland en zij adviseerden me om het apparaat op te sturen voor reparatie. Maar ik besloot de 60-80 euro niet uit te geven en eerst te kijken of ik het zelf kon repareren.

Dus eerst heb ik het plastic van de achterkant van de print gestript om te kijken of ik onderdelen kon vervangen

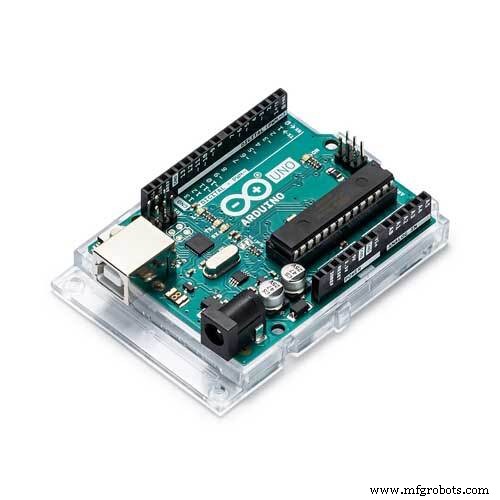

De Arduino-controller

Maar later besloot ik de reparatie te vergeten en een Arduino-controller toe te voegen, wat veel leuker is :)

Op deze manier kon ik handmatige bediening . toevoegen en enkele LED's met Fresnel-lenshouders om vanuit ons huis te zien of de deur 's nachts gesloten was en overdag open was.

Ik heb een stuk stripboard met 30 x 30 gaten gebruikt om mijn zelfgemaakte Arduino-kloon, een Adafruit-motorstuurprogramma en enkele andere componenten te monteren.

Zorg ervoor dat u de juiste motordriver-chip/-kaart gebruikt ! Sommige werken niet bij bepaalde motorspanningen. Dit bord deed het dus ik kon een 9V 100mA-voeding gebruiken, geregeld op 5V voor de Arduino en motor.

De printplaat van de motordriver kan worden verwijderd met behulp van enkele vrouwelijke headers van hoge kwaliteit, dus als deze opbrandt door een vastzittende deur (zoals de originele VSB-printplaat), kan ik deze gemakkelijk vervangen. Maar misschien is deze motordriver beschermd, dus waarschijnlijk was dit niet nodig.

Voor het aansluiten van de draden voor de reed-schakelaars, de drukknoppen voor de handmatige bediening en LED's heb ik mannelijke en (hoge kwaliteit) vrouwelijke headers gebruikt. Voor de afstandsschakelaar en lichtsensor heb ik een aantal el cheapo chinese verwijderbare schroefklemmen gebruikt...

Enkele andere foto's van de bouw...

Video...

Nederlands gesproken maar Engelse ondertiteling beschikbaar...

Bind de draden samen...

Ik gebruik een vislijn om de deur van het kippenhok op te tillen, maar omdat de vislijn zo glad is, kan een normale platte knoop mogelijk wegglijden, dus ik gebruik de Albright Knot...

Code

VSB Kippenhok Deuropener REPARATIE / UPGRADE

Schema's
