Draagbare thermometer met Android-apparaat

Over dit project

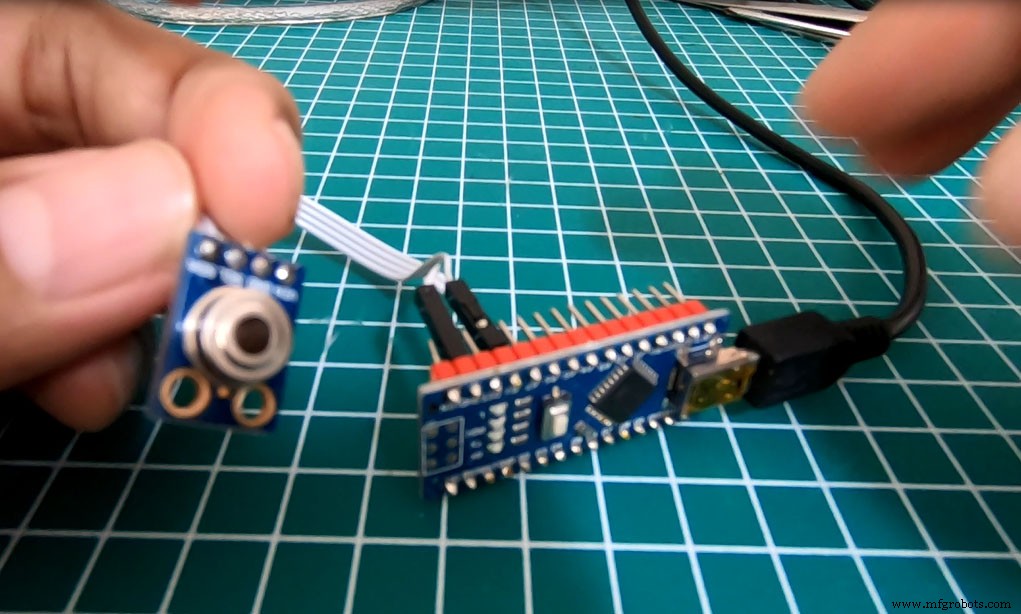

Lichaamstemperatuur meten met contactloos / contactloos zoals een thermopistool. Ik heb dit project gemaakt omdat Thermo Gun nu erg duur is, dus ik moet een alternatief hebben om DIY te maken. En het doel is om een ​​low-budgetversie te maken.

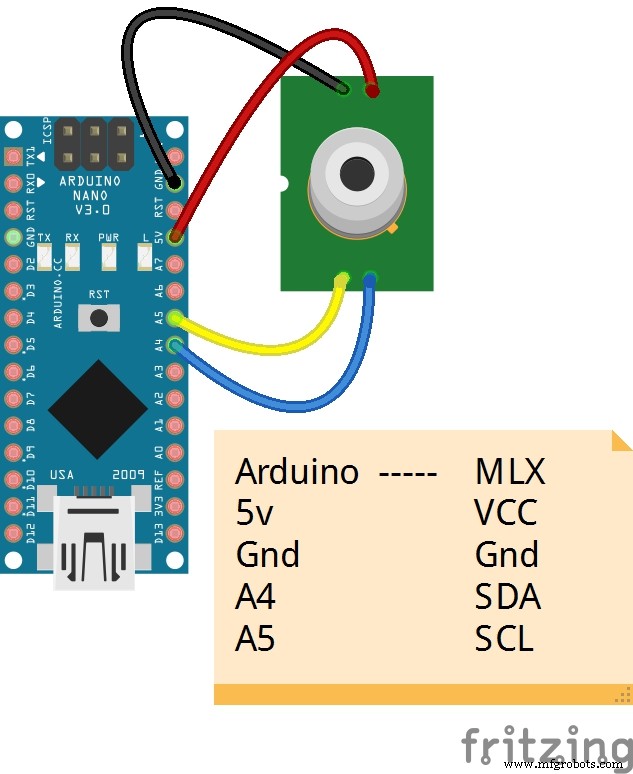

Bekabeling verbinding (Hardware)

MLX 90614 heeft I2C-communicatie, dus gebruik in Arduino Nano pin A4 &A5

Programmering voorbereiden (software)

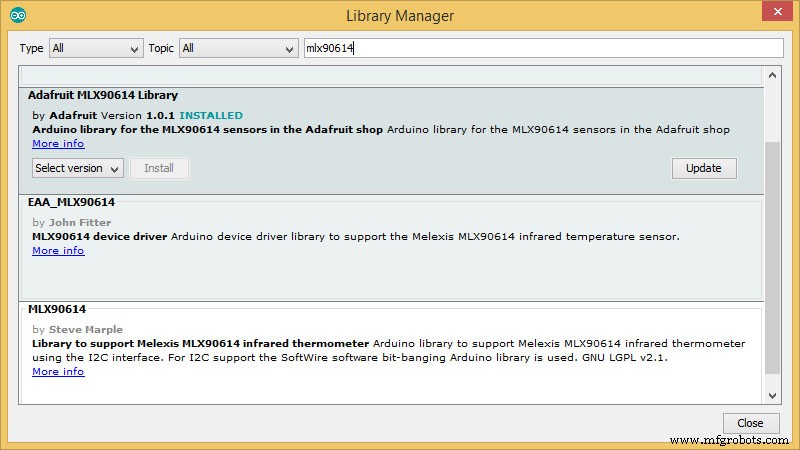

Voor bibliotheek MLX90614 gebruik ik de adafruit-bibliotheek, je kunt Arduino IDE openen en menu Extra -> Bibliotheken beheren -> zoeken in MLX90614. en klik op Adafruit MLX90614 Bibliotheek klik vervolgens op installeren in Bibliotheekbeheer

Testvoorbeeld uit bibliotheek

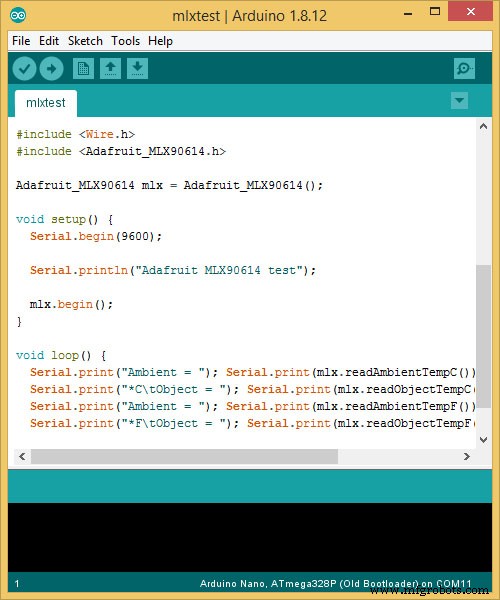

Om er zeker van te zijn dat de mlx90614-sensor kan werken, opent u Arduino IDE, klikt u op Bestand -> Voorbeelden -> Adafruit MLX90614 Bibliotheek -> mlxtest.

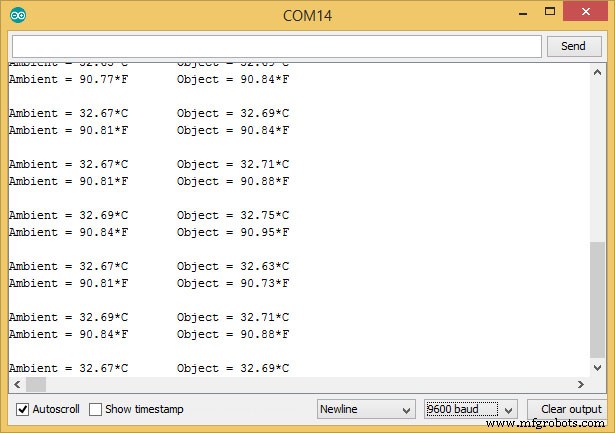

Upload en zie seriële monitor, u kunt omgevingstemperatuur en objecttemperatuur zien.

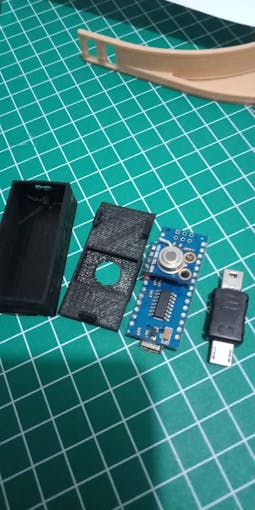

Circuit, OTG en 3D Print Cover voorbereiden

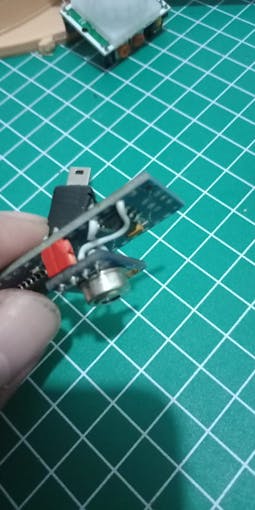

Na het voorbeeld van MLX90614-codewerk, bereidt u het circuit tussen Arduino nano en mlx90614-sensor voor als een afbeelding. Voor OTG kun je DIY maken met Male Microusb en Male Miniusb.

Cover Portable Thermometer kan bestand 3D downloaden in https://grabcad.com/library/portable-thermometer-box-1 en afdrukken met uw 3Dprint-machine

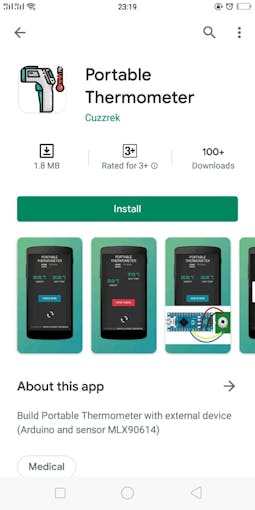

Installeer App Draagbare Thermometer Van Playstore

U kunt zoeken in de playstore "draagbare thermometer" of u kunt op deze link klikken Draagbare thermometer of u kunt deze qr-code scannen

Lopende draagbare thermometer

Hoe te lopen Draagbare thermometer

• Verbind het apparaat in uw smartphone met OTG.
• Actieve OTG-verbinding op uw smartphone
• Toepassing uitvoeren
• Klik op nu controleren om de lichaamstemperatuur te controleren

Videoproject draagbare thermometer

Code

• Draagbare thermometer Arduino-code

Draagbare thermometer Arduino-codeArduino

/* * MLX90614 Verzenden naar OTG * [email protected] */#define LED 13#include #include Adafruit_MLX90614 mlx =Adafruit_MLX90614();unsigned long previousMillis;int interval =50;char i;int data =0;void setup() {Serial.begin(9600); mlx.begin(); pinMode(LED, OUTPUT);}void loop() {if (Serial.available()> 0) { i =Serial.read(); schakelaar (i) {geval '0':digitalWrite (LED, LAAG); gegevens =0; pauze; kast '1':digitalWrite(LED, HOOG); gegevens =1; pauze; } }if (data==1) { if (millis() - previousMillis>=interval) { previousMillis =millis(); Serial.print(mlx.readAmbientTempC()); Serieel.print(";"); Serial.println(mlx.readObjectTempC()); } }}

Aangepaste onderdelen en behuizingen

Schema's
